KTM多款车型通用单减震后悬减振结构

　　在中小排量运动摩托车的底盘架构设计中，后悬架减振单元是直接决定骑行操控质感、路面冲击过滤能力的核心承载部件，本次呈现的这款适用于KTM 125、200、250、390 Duke及RC系列车型的单筒后减振器，是同平台车型通用的后悬核心承载件，覆盖街车、仿赛两类定位的量产车型，适配日常通勤、山路压弯、轻度非铺装路面通行等多场景使用需求。从实际装车功能来看，该部件承担着后轮与车架之间的力传递与振动衰减作用：当车辆经过路面凸起、坑洼时，后轮接收到的垂直冲击会先传递到减振器下安装吊耳，螺旋弹簧先承接瞬时冲击载荷完成能量的初步存储与缓冲，筒身内部的阻尼结构则通过油液节流作用将弹簧往复运动的机械能转化为热能耗散，

　　避免弹簧持续弹跳导致车轮抓地力丧失，同时保证车架与骑乘人员受到的冲击被控制在舒适区间。从结构设计思路来看，这款减振器采用了侧置单筒布局，区别于传统跨骑车型的双枪后减振设计，单筒结构可以有效降低后悬整体重量，同时为后轮侧的排气、链传动组件留出更充裕的布置空间，适配KTM系列车型一贯的轻量化、紧凑化底盘设计逻辑。两端的吊耳式安装结构采用了带橡胶衬套的铰接设计，安装孔位同轴度公差控制在0.1mm以内，既可以保证减振器在压缩、伸长行程中能够随悬架摆臂的摆动做自适应角度调整，避免安装位出现卡滞、附加弯矩导致的筒身变形，橡胶衬套还可以过滤一部分高频小幅振动，减少金属部件之间的硬接触冲击，延长部件使用寿命。外露的螺旋弹簧采用等节距设计，

　　弹簧刚度经过多轮实车调校匹配，在单人骑乘时可以提供足够的支撑性，过弯侧倾时能够提供线性的回弹力，抑制车身侧倾幅度；双人骑乘或者载物时，弹簧预留的压缩行程也不会轻易触底，保证重载状态下的减振行程余量。减振器筒身的上下安装点距离、弹簧自由长度、最大压缩行程、最大伸长行程都严格匹配对应车型的后摇臂摆动行程设计，安装边界完全适配原车的后悬架安装位，不需要额外做支架改装即可直接替换装车，吊耳的安装孔内径、孔位间距与原车保持完全一致，装配时可以直接沿用原车的安装螺栓与锁紧扭矩规范。在实际骑行场景中，这款减振器的阻尼设定偏向运动取向，压缩阻尼可以过滤掉路面的细碎颠簸，回弹阻尼的调校能够让弹簧在压缩后快速回位，不会出现多余的余振，

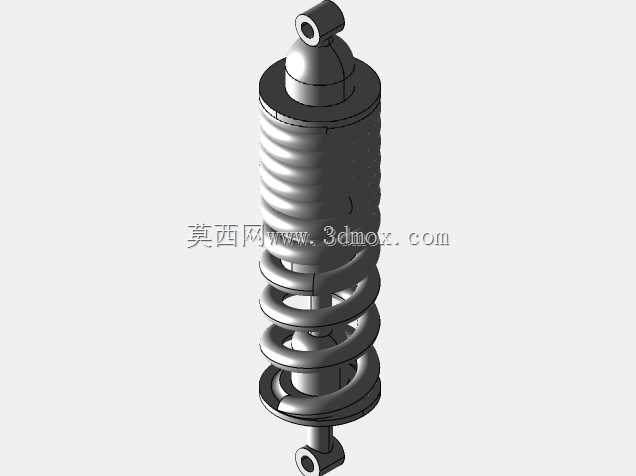

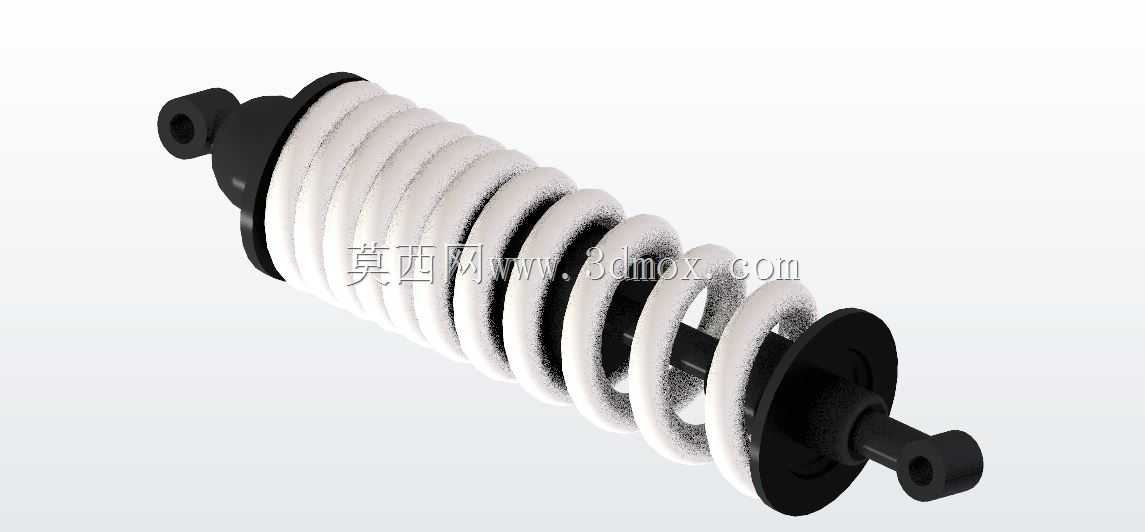

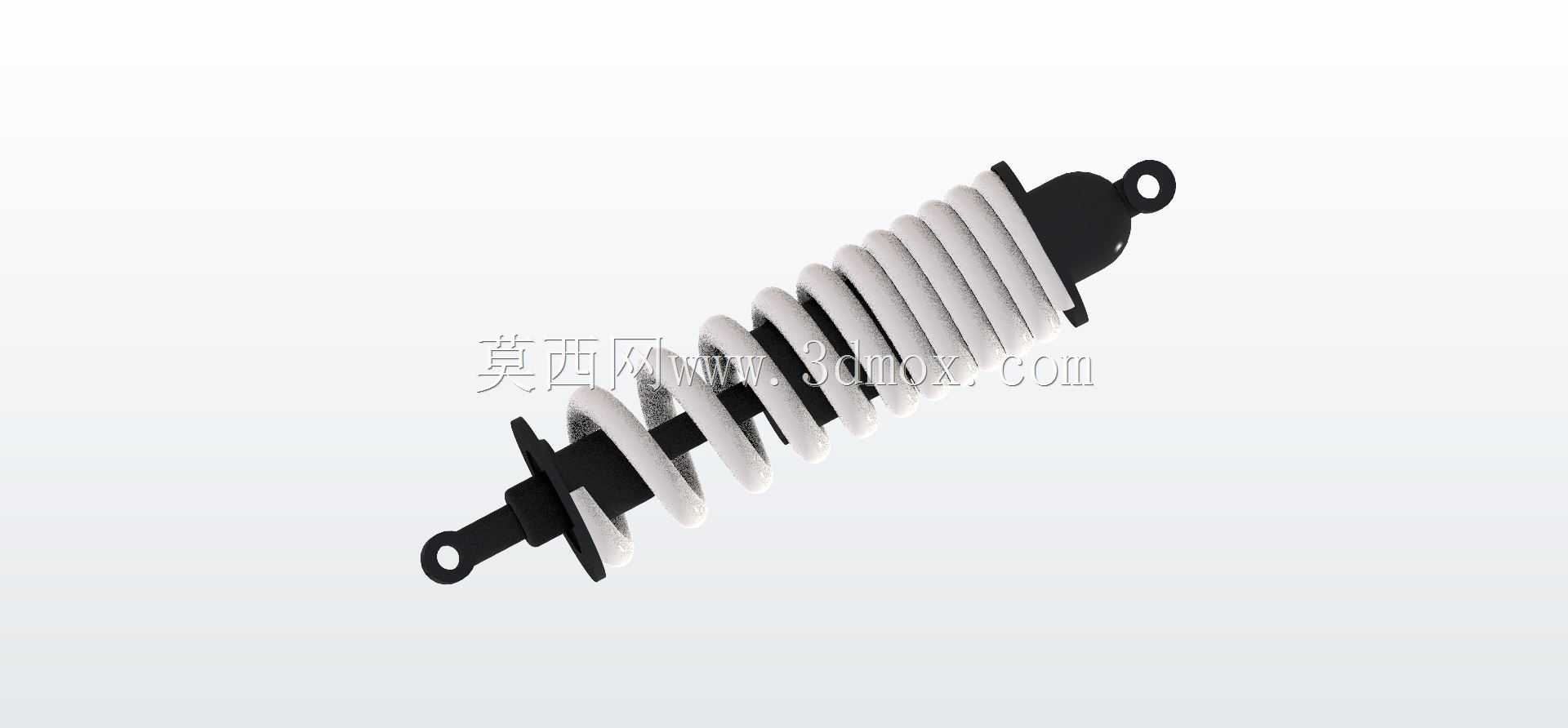

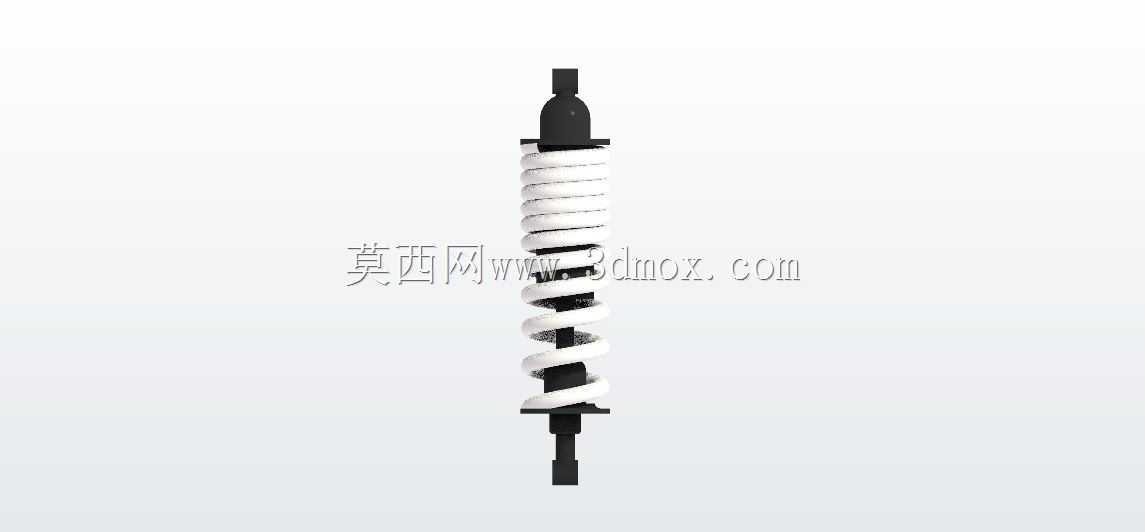

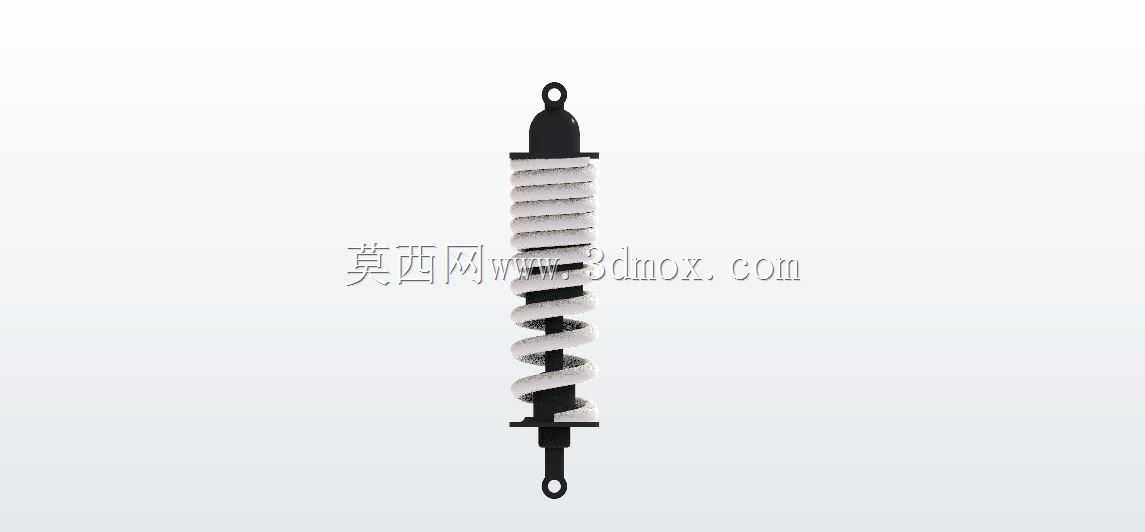

　　在连续起伏路面上能够保证车轮始终贴合路面，提升制动、加速时的车身稳定性；在过弯时，减振器的侧倾支撑足够，不会因为重心转移出现过大的侧倾角度，给骑乘者足够的操控信心。从建模细节来看，该结构完整还原了弹簧的螺旋升角、有效圈数、两端并圈的结构特征，筒身的防尘罩结构、上下吊耳的加强筋结构、安装孔的倒角细节都做了精准复刻，能够直接用于摩托车底盘结构教学、改装方案验证、整车装配干涉检查等场景，结构设计上充分考虑了量产车型的零部件通用化需求，同一款减振器覆盖多个排量的同平台车型，能够有效降低整车生产的零部件采购成本与售后配件储备压力，同时也方便售后维修时的配件替换，不需要针对不同排量车型单独匹配减振器参数。
