皇家恩菲尔德摩托上柄连接支架结构

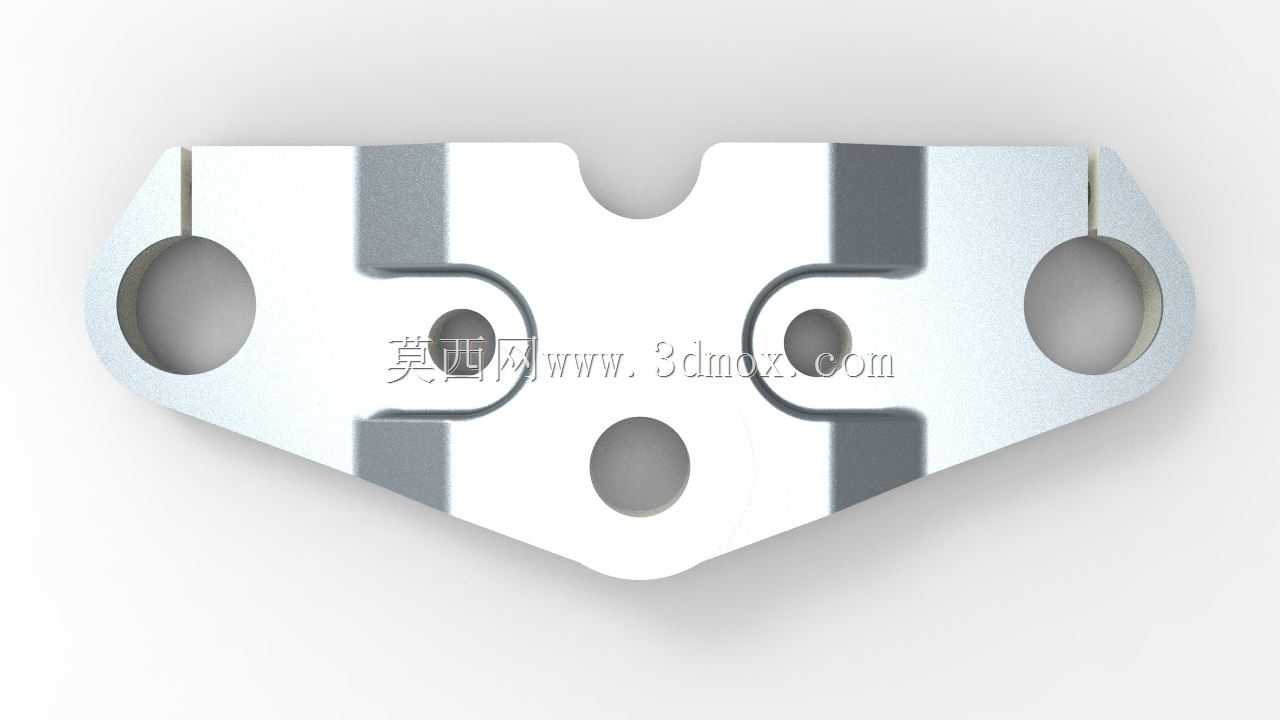

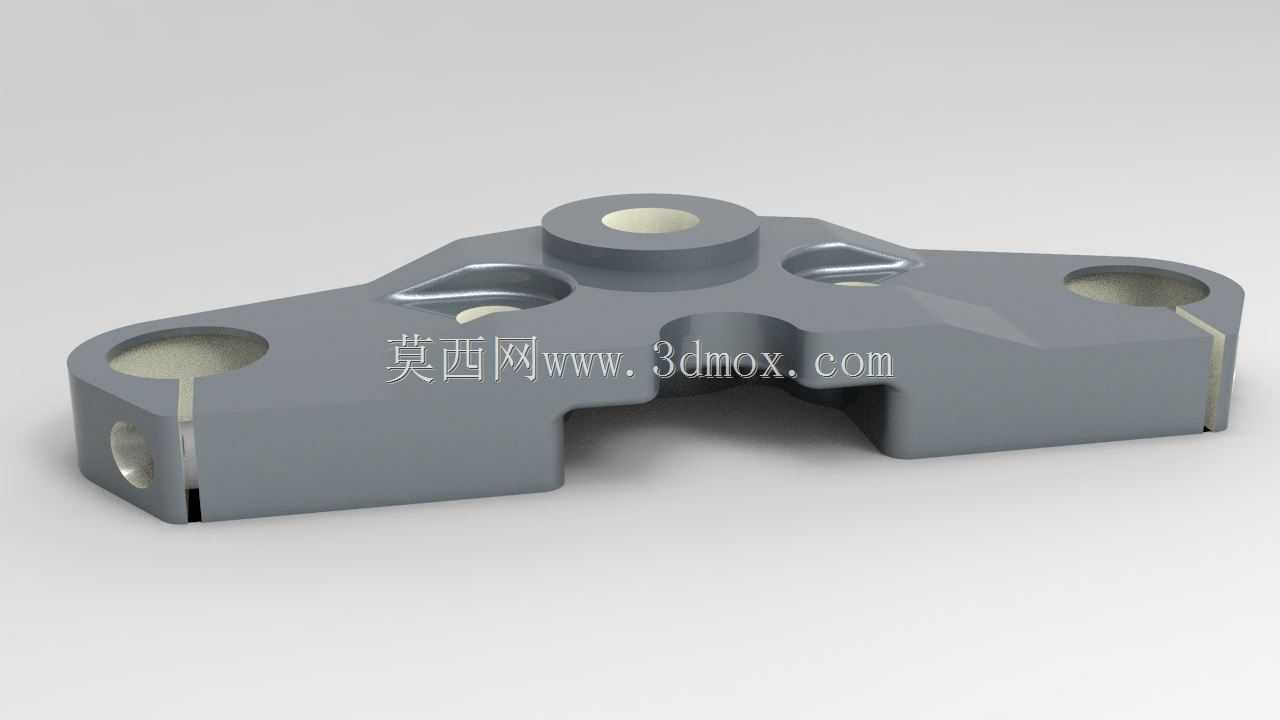

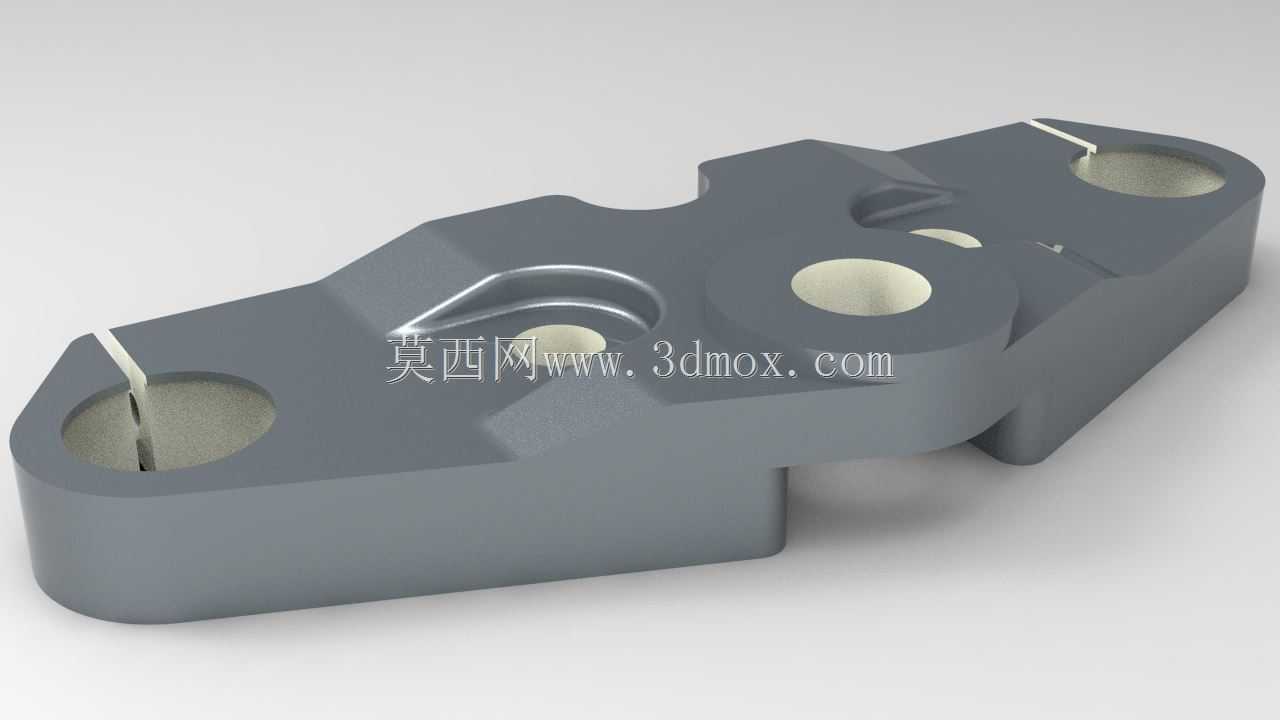

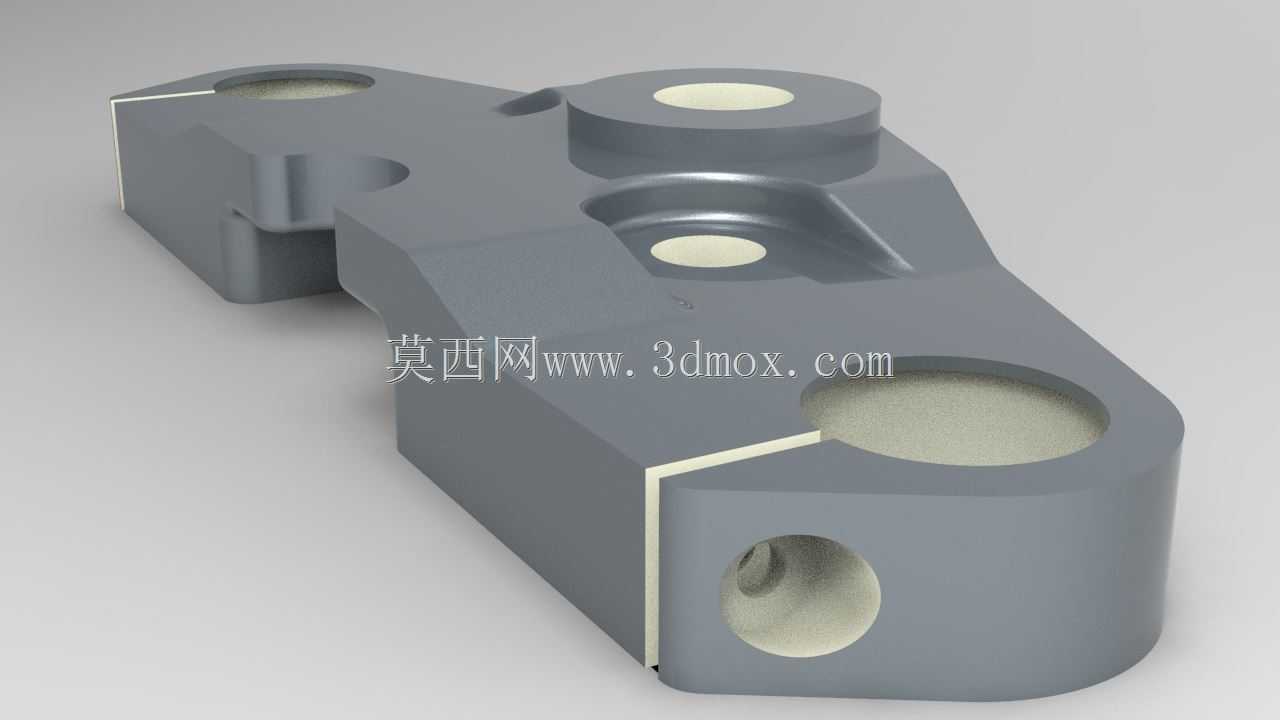

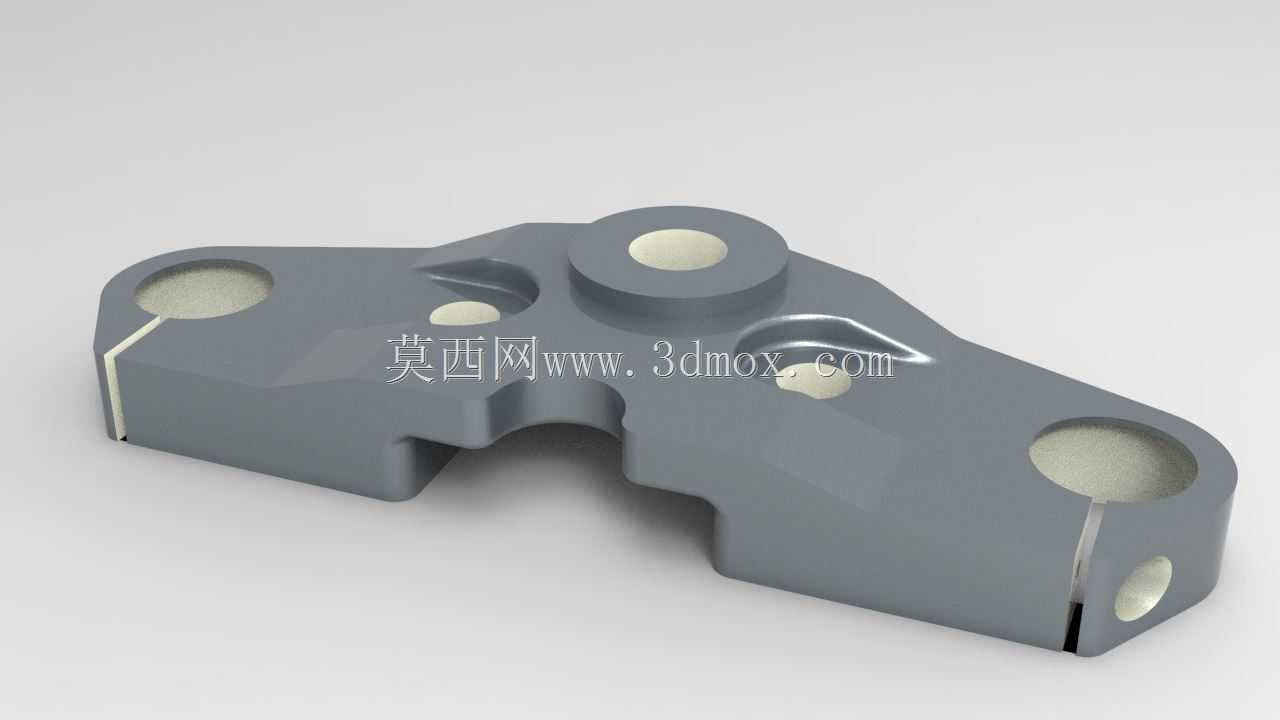

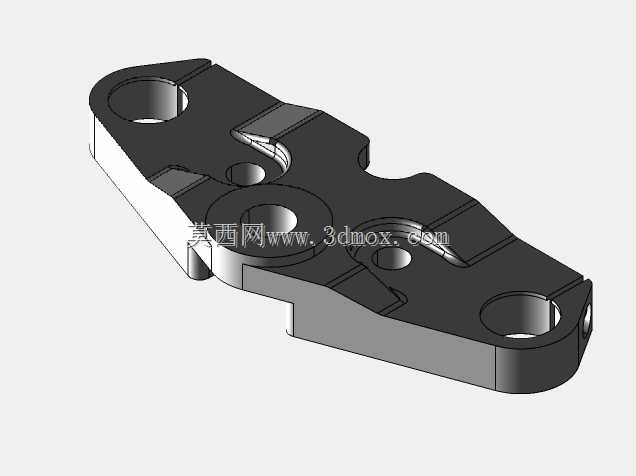

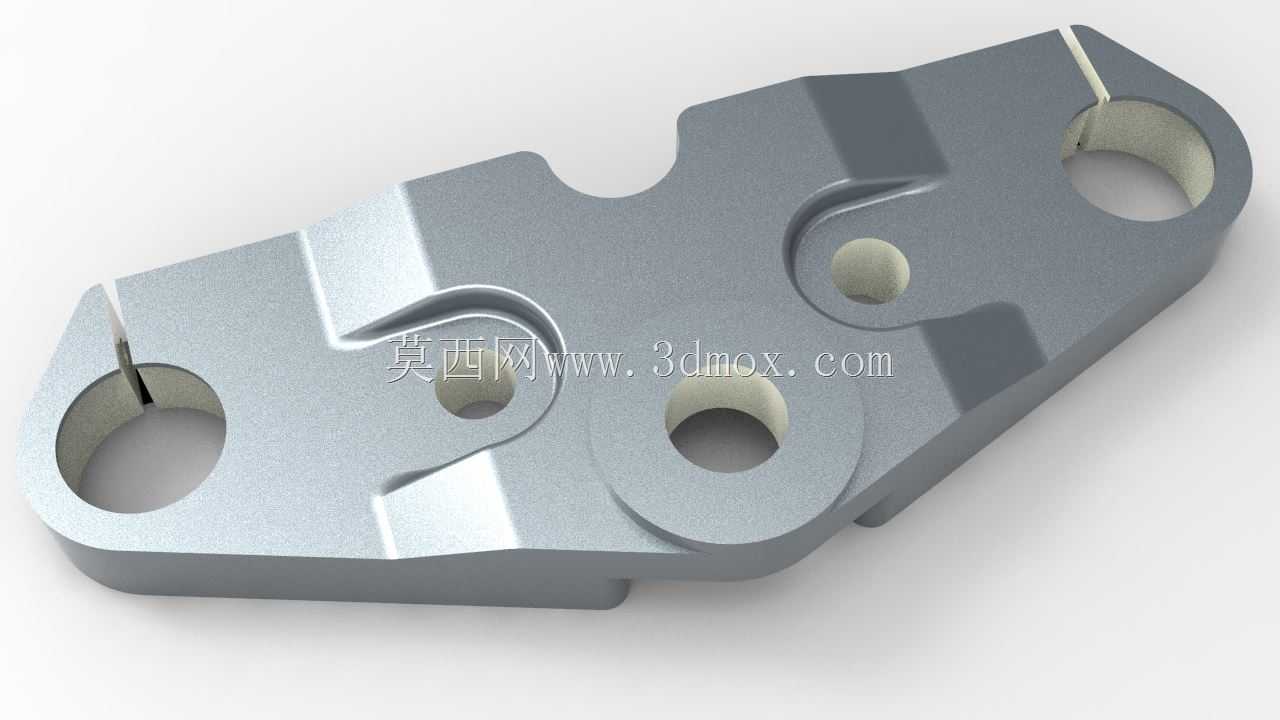

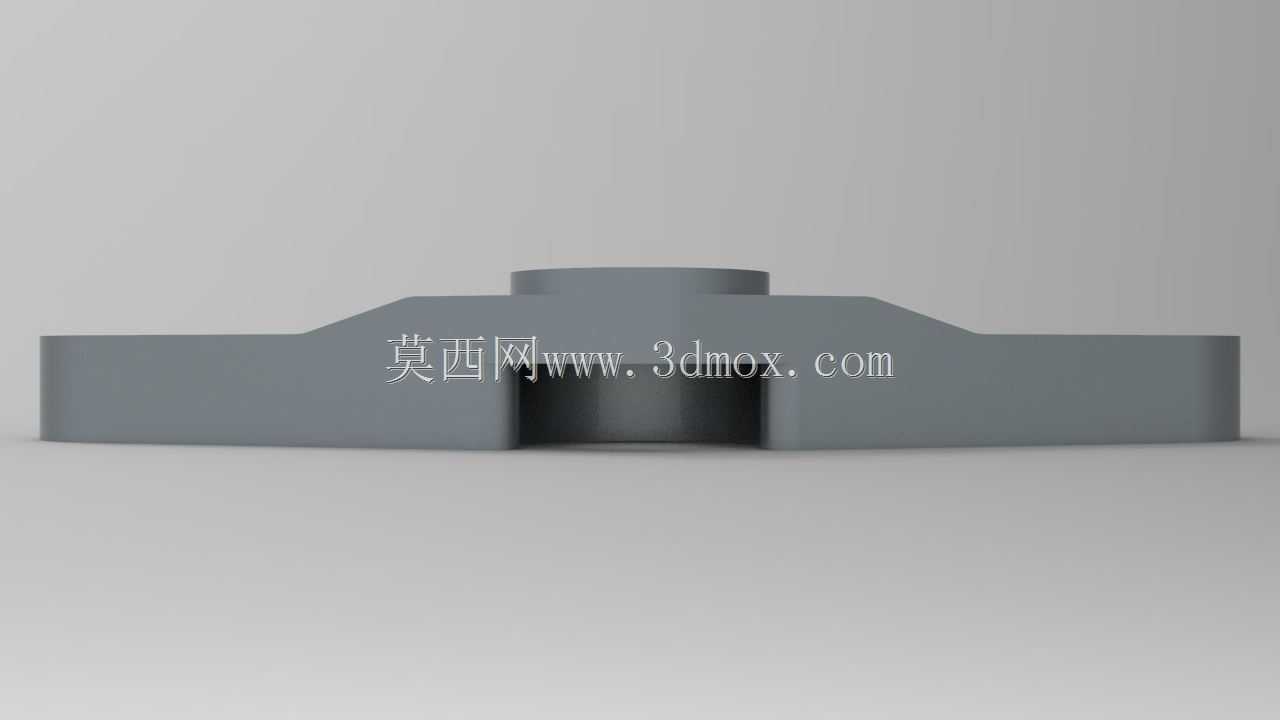

　　该构件属于复古巡航类摩托车转向系统的核心承载连接件，主要应用于皇家恩菲尔德雷鸟系列车型的上联板区域，承担车把上柄与前减震立柱的连接载荷，是骑行过程中传递转向力矩、承载前部操控受力的关键受力件。从实际装车场景来看，该零件安装于摩托车前部三角台上方位置，左右两侧的通孔分别对应两侧前减震器的上安装位，中间凸起的带孔凸台用于固定车把上柄的旋转枢轴，下部的异形缺口则用于避让转向柱周边的线束、仪表固定支架以及锁具安装位，避免转向打满过程中出现运动干涉。

　　在功能特性层面，该构件采用一体化铸造成型后做机加工精加工的工艺路线，整体为对称式异形结构，三个主要安装孔的孔位同轴度、端面平面度直接影响转向操作的顺滑度与骑行过程中的操控稳定性。零件上的两处半圆形浅槽是定位销的配合位，用于装配过程中快速对齐减震器的安装角度，避免装车时出现前叉倾角偏差，影响车辆的直行稳定性与转向回正力矩。零件边缘的切角与减重凹腔并非单纯的造型设计，一方面是在保证结构强度的前提下削减零件自身重量，降低前部簧下质量，提升前减震的滤震表现，另一方面是为了预留车把转动时的间隙，避免车把左右转动到极限位置时与周边覆盖件、油箱前部发生磕碰。

　　从设计思路来看，该零件的结构设计完全围绕承载与安装适配两个核心需求展开，没有多余的冗余结构。首先是受力路径的规划，转向力矩从车把输入后，通过中间凸台的枢轴孔传递到整个支架本体，再通过两侧的减震安装孔分散到两根前减震上，因此在三个安装孔之间的连接区域做了局部加厚处理，对应位置的圆角过渡也做了加大设计，避免应力集中导致的零件疲劳断裂，这一点在大排量复古摩托的长期颠簸骑行场景下尤为重要，很多同类改装件出现断裂问题，往往就是忽略了应力集中区域的圆角处理与壁厚加强。其次是安装边界的控制，该零件的整体外轮廓完全贴合前减震上联板的安装空间，下部的内凹弧度刚好匹配转向柱的外径，两侧的外伸长度不超过减震筒的外径，避免车辆倾倒时该零件首先接触地面造成变形，同时零件的厚度控制在适配原厂固定螺栓的长度范围内，不需要额外更换加长螺栓即可完成装配，适配性完全匹配原厂装车要求。

　　在尺寸与安装边界的细节上，两侧减震安装孔的中心距严格对应雷鸟车型的前减震开档尺寸，孔的内径与减震器上安装轴径为过渡配合，装配时需要借助工装压入，保证连接刚性，避免长期使用出现孔位松旷。中间枢轴孔的高度经过精准计算，保证车把安装后的高度与后倾角符合原厂的骑行三角设定，不会改变原车的操控手感，孔内预留的衬套安装位可以加装橡胶缓冲衬套，过滤发动机传递到车把的震动，提升长途骑行的舒适度。零件侧面的小直径通孔是走线孔，用于穿过车把上的控制开关线束，避免线束外露影响整车美观度，同时防止转向过程中线束被拉扯断裂。整个零件的表面没有多余的装饰结构，所有的曲面与切边都服务于功能需求，安装面的平面度公差控制在0.1mm以内，保证装配后连接紧密，不会出现受力不均导致的局部应力过大问题。对于从事摩托车改装、零部件逆向设计的结构工程师来说，该模型的结构设计具备很高的参考价值，其受力路径规划、安装避让设计、工艺性考量都完全符合量产零部件的设计标准，可作为同类机车连接支架设计的参考案例，建模过程中对安装孔位的公差配合、过渡圆角的参数设置、减重结构的强度校核都具备实际的工程参考意义。
