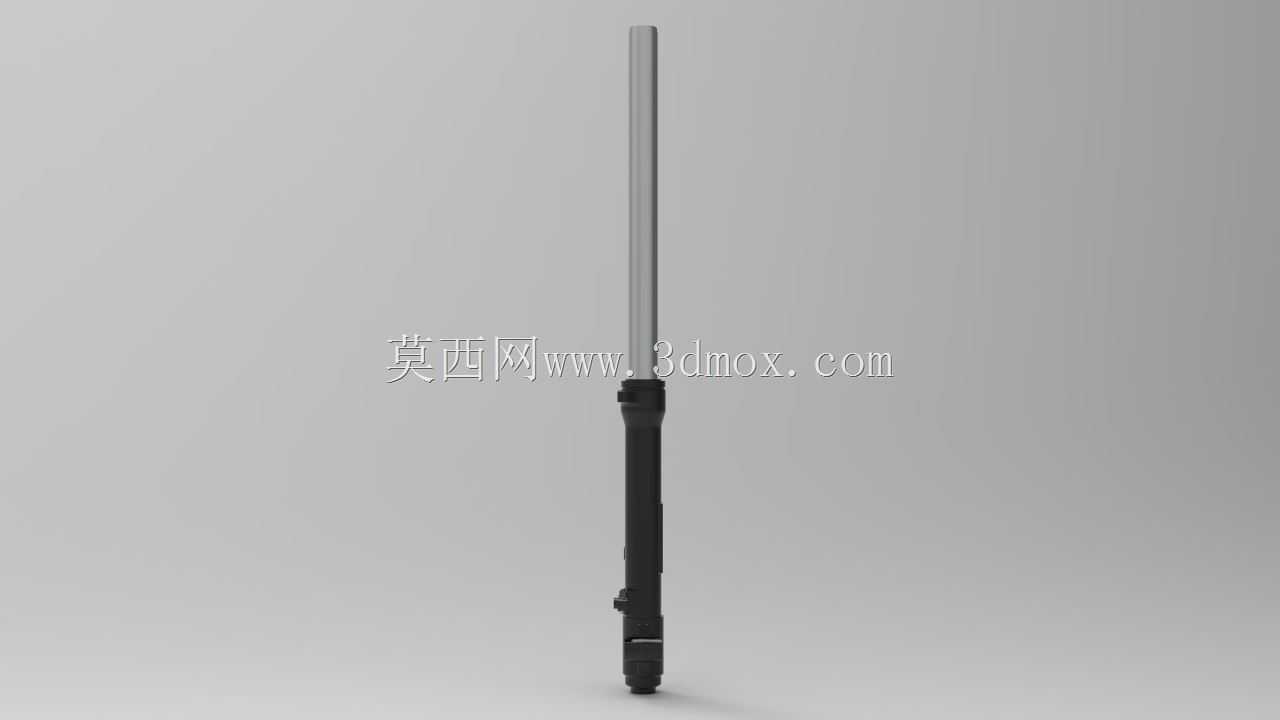

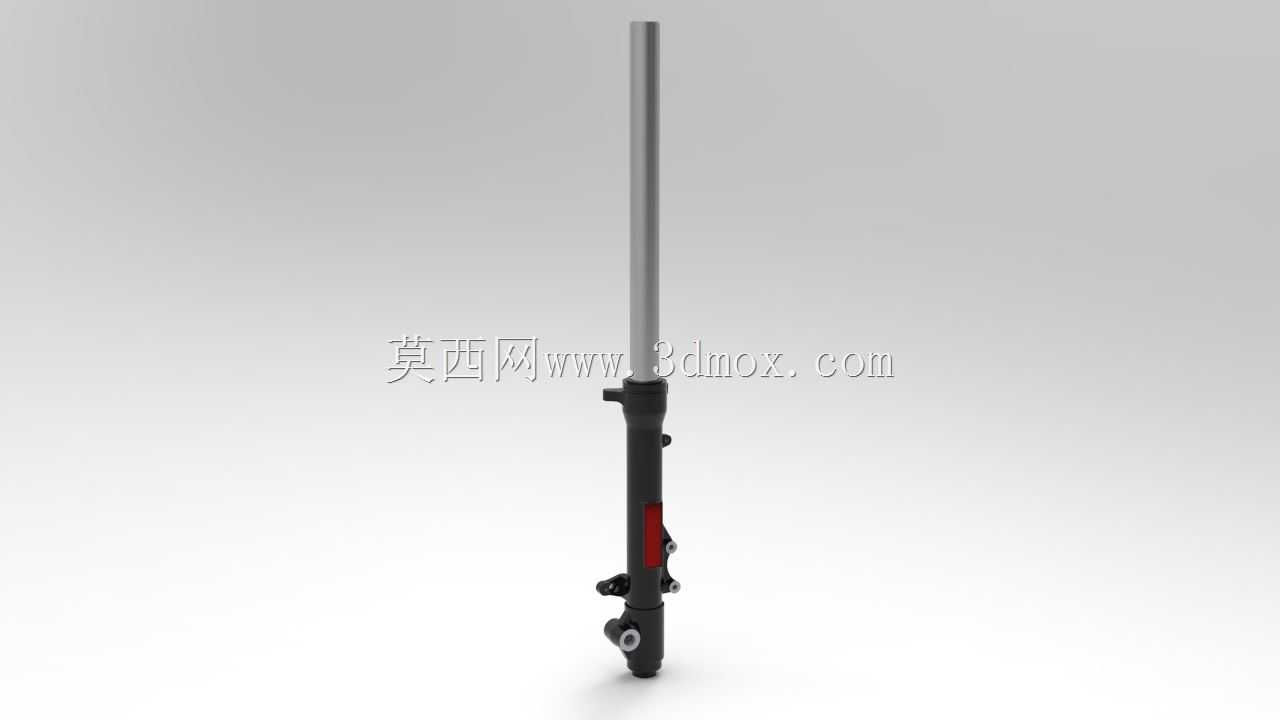

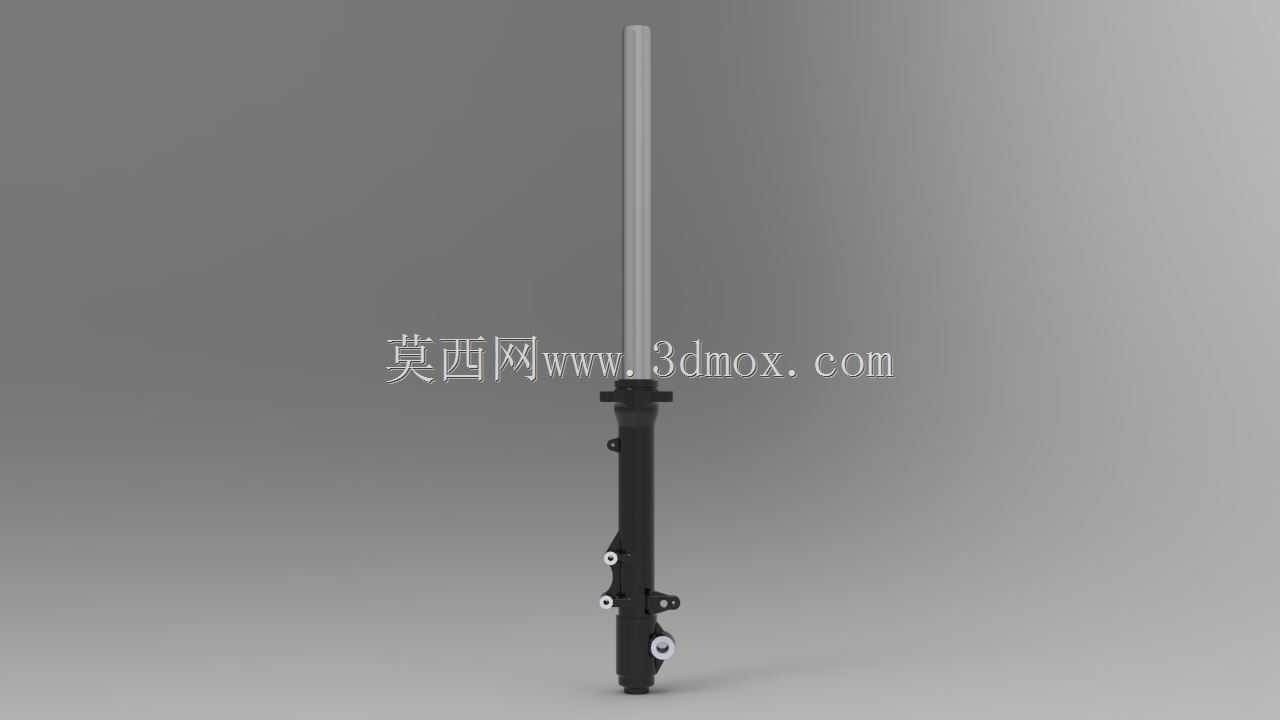

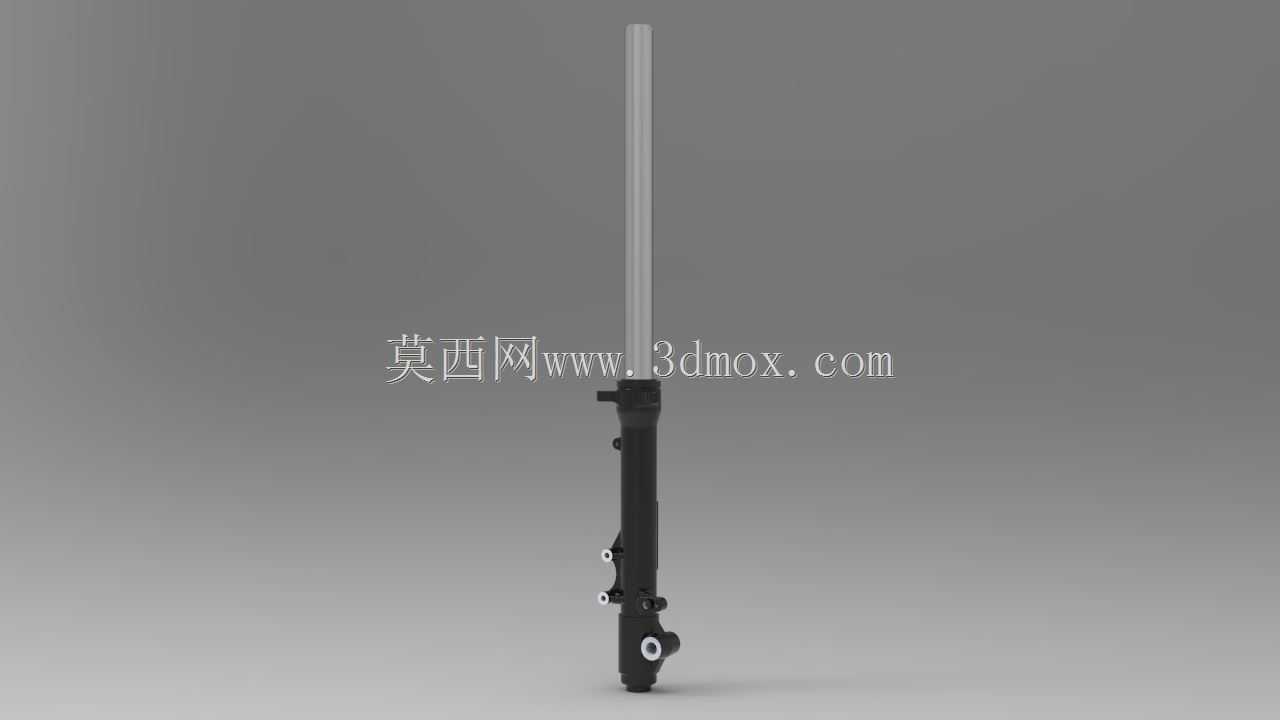

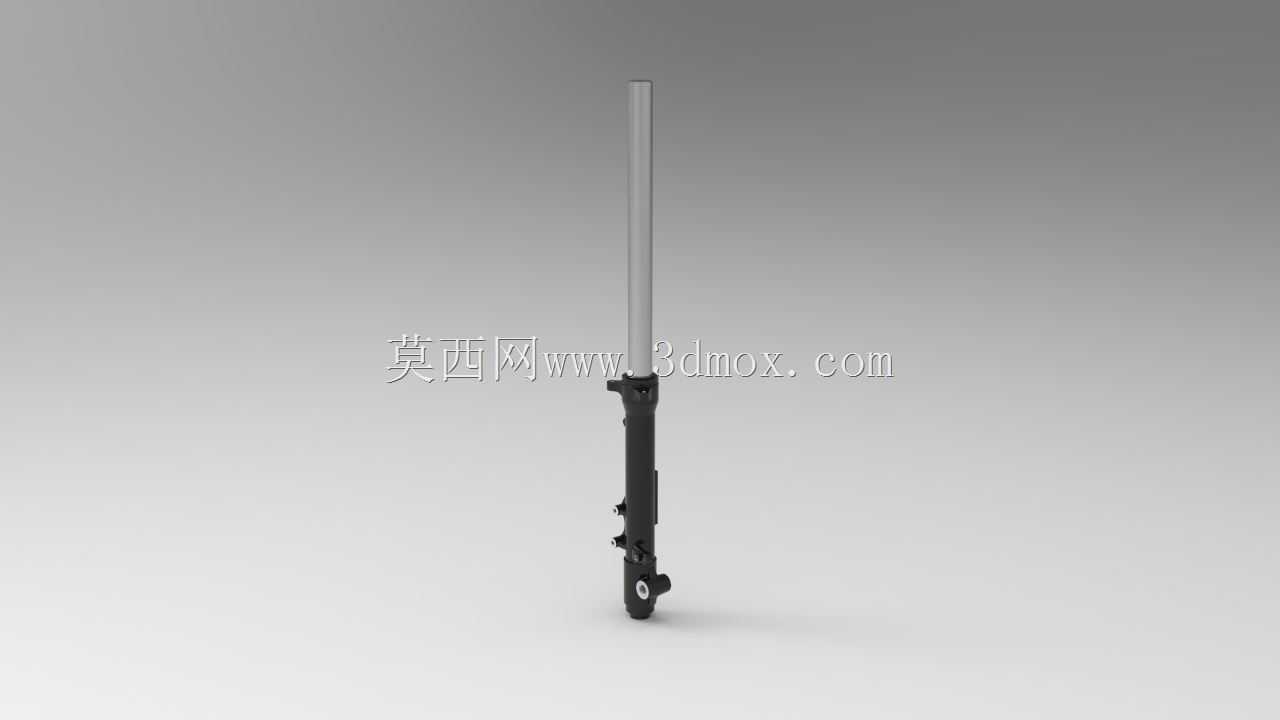

皇家恩菲尔德喜马拉雅摩托左前叉结构

　　在中大排量越野取向摩托车的行走系统设计中，前叉作为连接前轮与转向机构的核心承载部件，直接决定了非铺装路面行驶的滤震表现、转向循迹性以及制动工况下的结构刚性，皇家恩菲尔德喜马拉雅车型定位长途穿越与轻度越野场景，其左前叉的结构设计完全围绕多路况适应性展开。从实际装车场景来看，该前叉总成安装于摩托车转向柱两侧的下联板位置，上端通过锁紧螺栓与上联板固定，下端轮轴安装位直接承接前轮轴的载荷传递，同时预留了刹车卡钳的安装支座、车速传感器的走线固定点，以及前挡泥板的连接孔位，所有安装边界的孔位公差控制在0.1mm以内，保证装配后前轮与车架的同轴度符合行驶要求。

　　从功能特性层面分析，该前叉为正置式液压阻尼结构，外管采用高强度铝合金挤压成型后做表面硬质阳极氧化处理，内管表面镀硬铬以降低往复运动的摩擦系数，内部集成了阻尼阀组与复位弹簧，能够在压缩行程中通过液压油流经阀片的阻尼效应吸收路面冲击，回弹行程中通过阀片开度变化控制回弹速度，避免车轮出现多余的弹跳，在非铺装路面的碎石、坑洼路段行驶时，可有效将轮端的高频震动过滤，降低骑手的手臂疲劳度，同时在紧急制动工况下，前叉的抗俯仰阻尼设定能够抑制车头过度下沉，保证制动过程中车身姿态的稳定性。

　　设计思路上，该部件充分考虑了长途穿越场景的耐用性需求，外管下部设置了多层防尘封与油封结构，能够阻挡泥沙、灰尘进入内管与外管的配合间隙，避免油封被硬质颗粒划伤导致液压油泄漏，叉体下部的排水孔设计可以及时排出渗入防尘封内部的积水，防止长期使用后内管表面出现锈蚀。叉体上部的预载调节结构无需专用工具即可手动调整弹簧预紧力，适配不同体重骑手以及载物、空载等不同载荷状态下的悬挂硬度需求，轮轴安装位采用开槽锁紧结构，相比传统通孔穿轴结构，拆装前轮时无需完全拧下锁紧螺母即可抽出轮轴，大幅提升了野外场景下补胎、更换轮组的维护效率。

　　从安装边界尺寸来看，该前叉的总长度适配喜马拉雅车型的原厂车架几何，安装后前轮的拖曳距、前倾角保持原厂设定值，保证转向手感与原厂状态一致，叉体外径与上下联板的夹持孔径完全匹配，无需额外加工衬套即可直接装配，刹车卡钳安装座的孔距适配原厂单向双活塞卡钳，安装后刹车盘与卡钳的间隙保持在0.2-0.3mm的合理区间，不会出现偏磨、蹭碟的问题。在实际建模还原过程中，需要重点关注叉体上各个安装凸台的相对位置，尤其是卡钳安装座与轮轴中心的距离、角度，直接决定了刹车系统的装配精度，同时内管与外管的配合段长度需要保证前叉压缩到极限行程时，内管不会从外管中脱出，最大压缩行程的设定兼顾了烂路行驶的减震行程需求与高速行驶的结构稳定性，避免行程过长导致高速过弯时叉体出现刚性不足的形变。

　　对于摩托车改装、维修配件开发的从业者而言，该结构的三维数据可以直接用于配件的开模验证、改装件的匹配设计，比如开发加长前叉提升离地间隙、更换可调阻尼内芯组件等改装方案时，可以基于该模型进行干涉检查，验证改装部件与原厂车架、泥瓦、刹车系统的空间兼容性，避免装车后出现部件摩擦、转向角度受限等问题。在结构强度校核层面，叉体的壁厚分布经过针对性优化，在轮轴安装座、卡钳安装座等应力集中位置做了局部加厚处理，同时通过加强筋结构分散载荷，保证在飞跳落地、紧急制动等极端载荷工况下，叉体不会出现断裂、形变的问题，整体结构在轻量化与结构强度之间取得了合理的平衡，完全匹配该车型长途穿越的使用定位。
