摩托车后轮链轮连接轮毂结构设计

在两轮摩托的后轮传动系统里，链轮轮毂是衔接后链轮与轮轴、承担动力传递与载荷承载的核心部件，日常骑行过程中，发动机输出的扭矩经链条传递到后链轮，再通过这个轮毂结构传导至后轮轮圈，最终驱动车辆行进，不管是日常通勤的铺装路面行驶，还是非铺装路面的颠簸工况，这个部件都要同时承受传动扭矩、路面冲击载荷、链条张紧力的复合作用，设计合理性直接影响后轮传动的可靠性与骑行安全性。

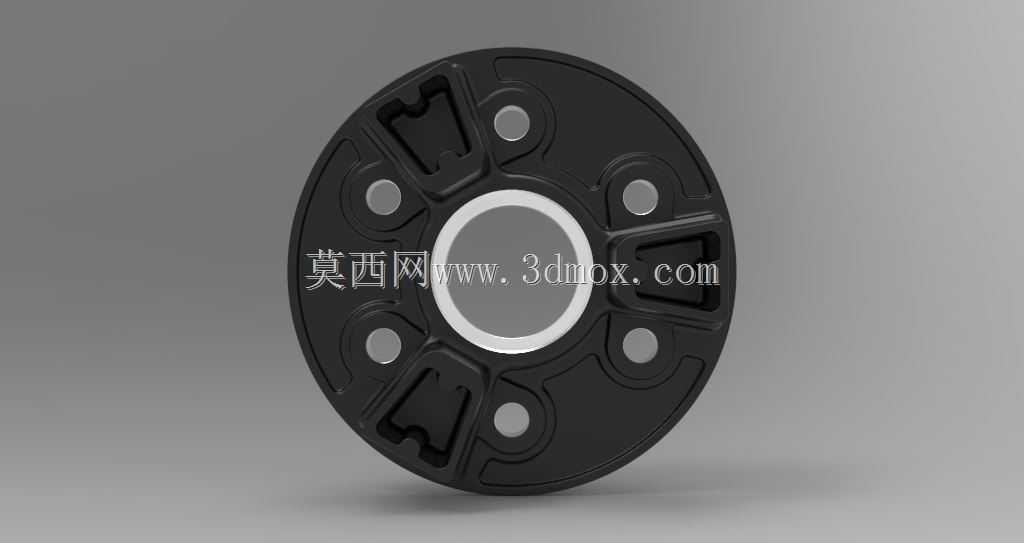

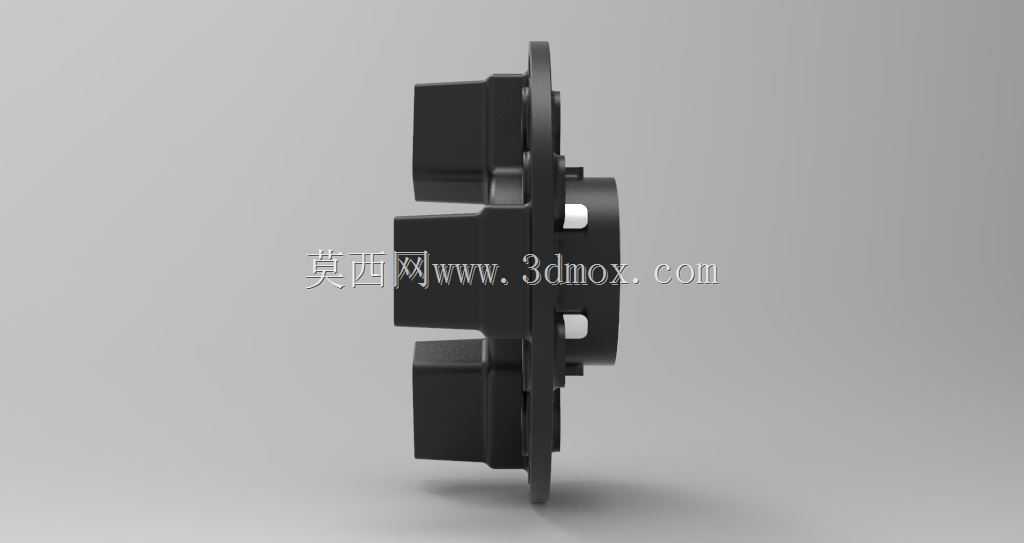

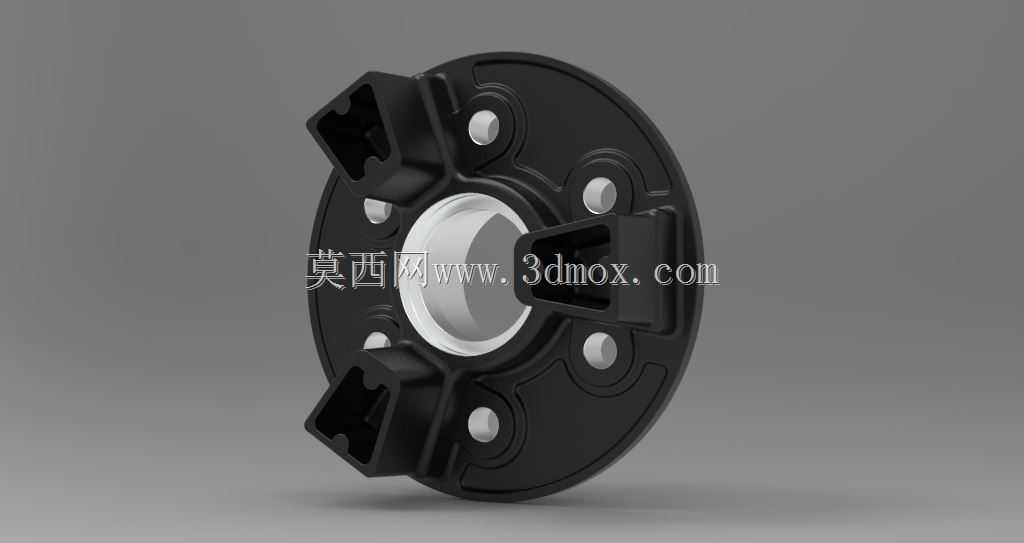

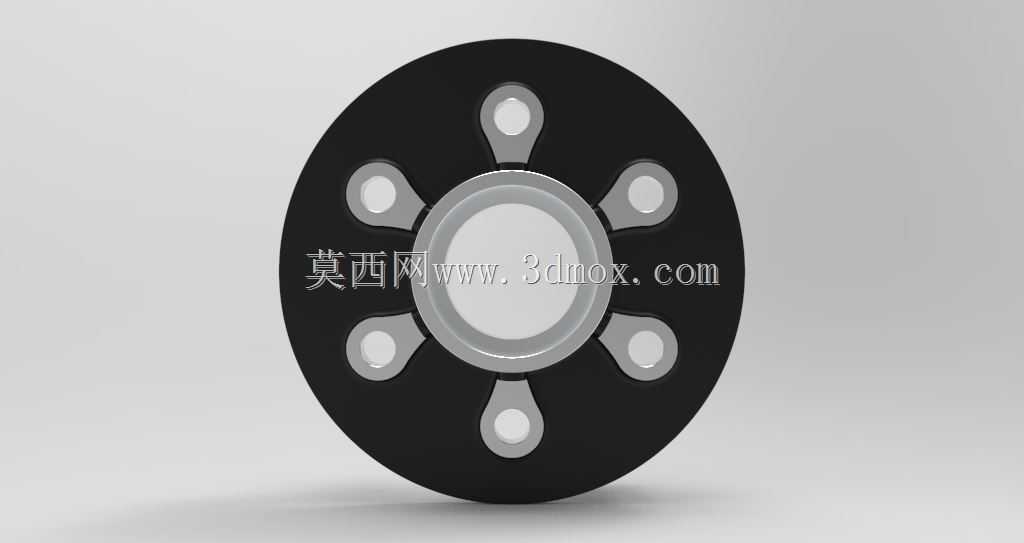

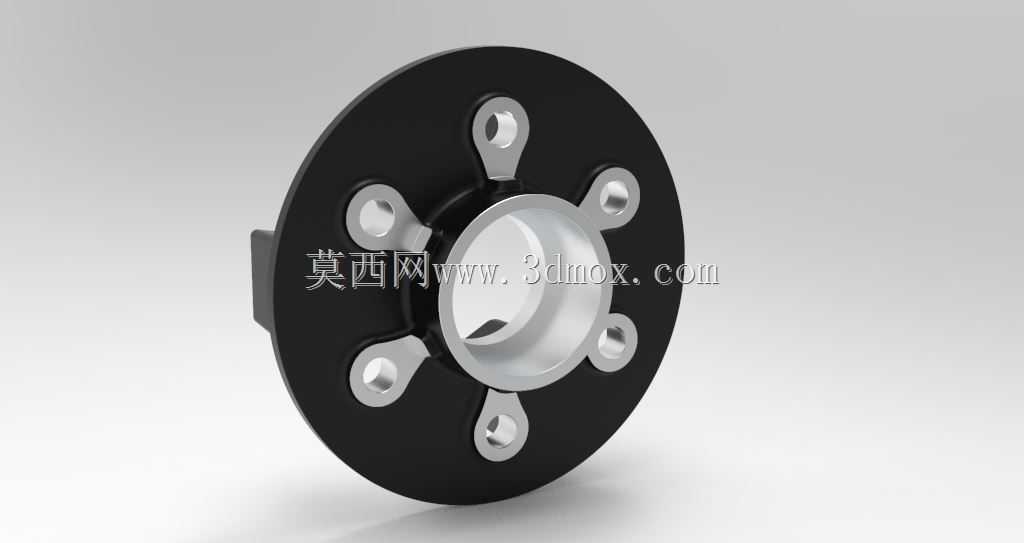

从结构功能来看，这个部件采用分体式承载设计，中心的轴孔部分是精加工的配合面，用来和后轮轴的轴承位配合，保证轮毂转动时的同轴度，避免高速转动时出现轮组偏摆。中心凸台的轴向尺寸经过匹配设计，刚好能适配后轮轴承的安装宽度，凸台端面可以顶住轴承内圈，防止轴承在受冲击时出现轴向窜动。外围的黑色圆盘是链轮安装基体，六个均匀分布的安装凸台沿圆周等角度排布，每个凸台上都加工有通孔，用来穿装链轮固定螺栓，凸台做了凸起加厚处理，一方面能增加螺栓连接部位的结构强度，避免螺栓拧紧时压溃基体，另一方面可以让链轮安装面和基体之间留出间隙，减少链轮转动时和基体的摩擦接触，也方便后期拆装维护时清理夹杂的泥沙。

设计过程中首先要匹配的是安装边界尺寸，中心轴孔的直径要和对应车型后轮轴的轴承外径完全契合，孔的表面粗糙度要达到轴承安装的精度要求，避免配合过松导致内圈跑圈、过紧导致轴承装配后卡滞。六个安装孔的分布节圆直径要和配套后链轮的安装孔位完全一致，孔位的角度公差控制在极小范围内，否则会出现链轮装不上、或者装配后链轮偏摆导致链条异响、磨损加快的问题。外围圆盘的外径尺寸要小于链轮的齿根圆直径，避免和链条发生运动干涉，同时圆盘的厚度要经过强度校核，在承受最大传动扭矩时不会出现扭转变形。

从实际使用场景出发，这个部件的受力情况比较复杂，车辆急加速时，链条传递的瞬时扭矩会对安装凸台产生剪切力，经过颠簸路面时，后轮的上下跳动会让轮毂承受径向的冲击载荷，紧急制动时，制动力带来的反向扭矩也会通过轮毂传导，所以在结构设计时，六个安装凸台和中心轴座之间做了圆滑的过渡连接，没有尖锐的应力集中角，从根源上避免交变载荷下出现疲劳裂纹。黑色的基体部分和银色的中心轴套采用不同的材质匹配，中心轴套因为要和轴承配合、承受轴向往复载荷，选用硬度更高、耐磨性能更好的材质，表面做精加工处理，外围的安装圆盘选用强度足够、韧性较好的材质，兼顾抗冲击性能和重量控制，避免轮下重量过大影响悬挂的响应速度。

安装层面，这个部件的装配逻辑非常清晰，先把轴承压入中心轴套的两端，再将整个轮毂套装到后轮轴上，靠轴套的台阶定位轴向位置，之后把后链轮对准六个安装凸台的孔位，穿入固定螺栓按对角顺序拧紧到规定扭矩，就能完成链轮和轮毂的刚性连接。装配时需要保证链轮安装面和轮毂轴线的垂直度，否则会导致链轮和链条不在同一平面，加速链条和链轮齿的磨损，严重时还会出现链条脱链的风险。日常使用中，这个部件的维护点主要是检查固定螺栓是否松动、中心轴套和轴承的配合间隙是否变大，如果间隙超标会导致后轮转动松旷，影响骑行稳定性。

和传统的一体式后轮轮毂相比，这种分体式链轮轮毂的优势在于，当链轮安装孔位出现磨损、或者中心轴套配合面磨损时，可以单独更换这个连接部件，不需要更换整个后轮轮毂，降低了后期的维护成本。同时这种结构可以适配不同齿数的后链轮，只要链轮的安装孔节圆和这个轮毂匹配，就能通过更换不同齿数的链轮来调整车辆的传动比，满足不同骑行场景的动力需求，比如爬坡时换更大齿数的链轮提升低扭，高速巡航时换小齿数的链轮降低发动机转速。

在建模过程中，需要重点关注几个配合面的尺寸精度，中心轴孔的圆柱度公差、安装孔的位置度公差、链轮安装面的平面度公差都要在建模时标注清楚，方便后续加工或者3D打印验证时控制精度。圆周分布的六个安装凸台要做等阵列约束，保证每个凸台的受力均匀，避免单个凸台受力过大出现断裂。过渡圆角的尺寸要匹配材质的抗疲劳性能，不能为了外观好看做过小的圆角，导致应力集中系数过大。整个部件的重量也要做优化，在保证强度的前提下，在非受力区域做适当的减薄处理，降低轮组的转动惯量，让后轮的加速响应更灵敏。
