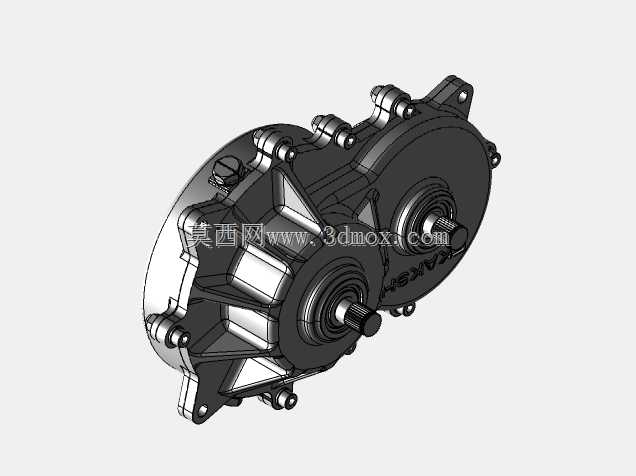

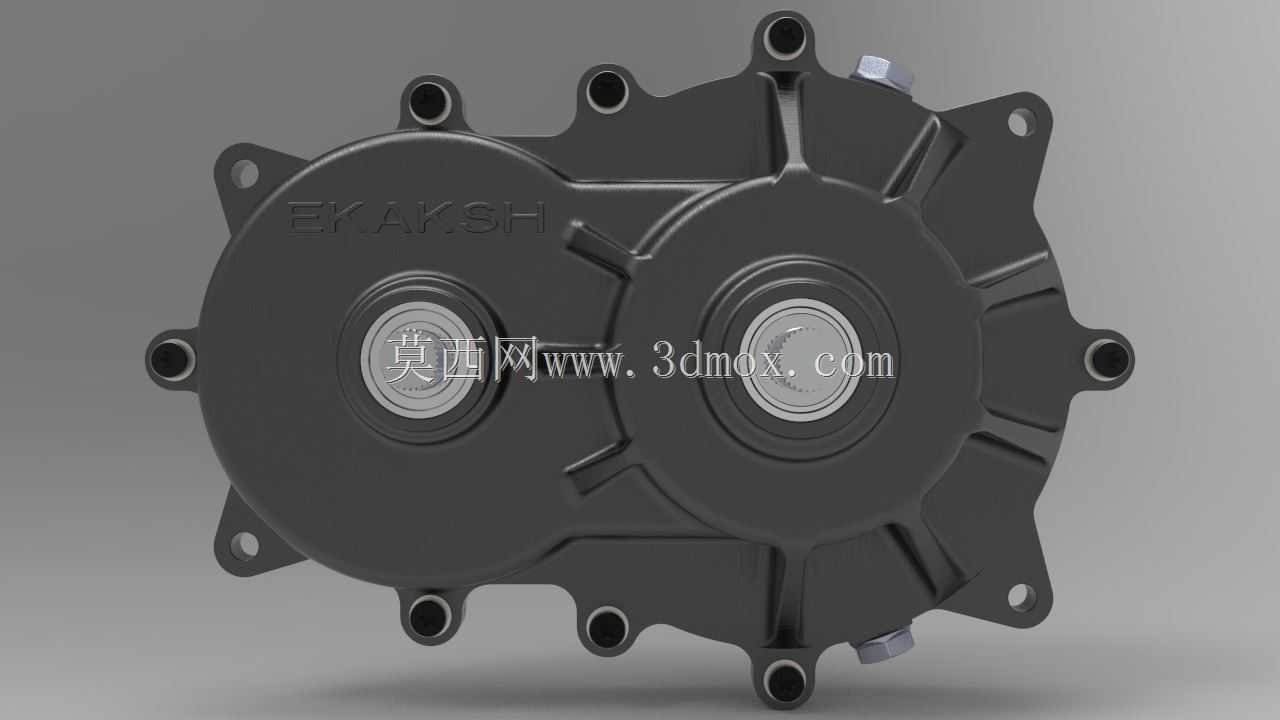

13:1传动比集成差速器倒档齿轮箱结构

　　在低速重载代步车辆、小型电动作业装备的动力传输链路中，这类集成差速功能的倒档齿轮箱，是衔接动力输出端与驱动轮的核心传动部件，区别于分体布置的减速箱与差速器结构，该款齿轮箱将减速增扭、差速调节、倒档换向三个核心功能整合在同一壳体内，能大幅压缩动力总成的布置空间，减少中间传动环节的功率损耗，适配对安装空间有严格限制的小型乘用、作业类设备。从实际工况适配角度看，13:1的固定传动比，是针对小排量动力单元、低速大扭矩输出需求匹配的参数，能将动力端输出的高转速低扭矩，转化为驱动轮端需要的低转速大扭矩，满足车辆爬坡、重载起步的动力需求；集成的差速结构，可在车辆转向时自动调节两侧驱动轮的转速差，避免轮胎拖磨、转向卡滞的问题，

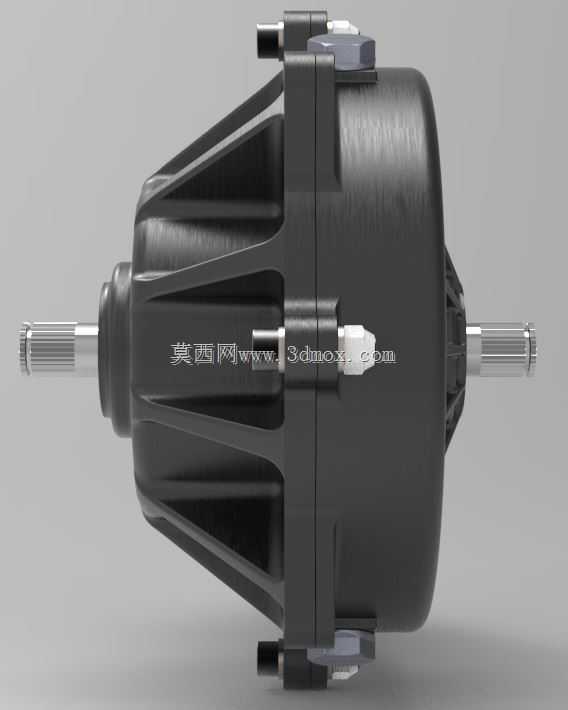

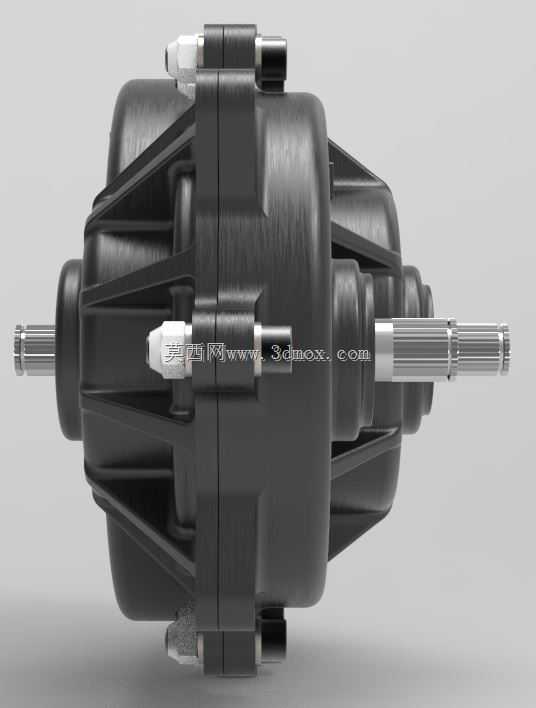

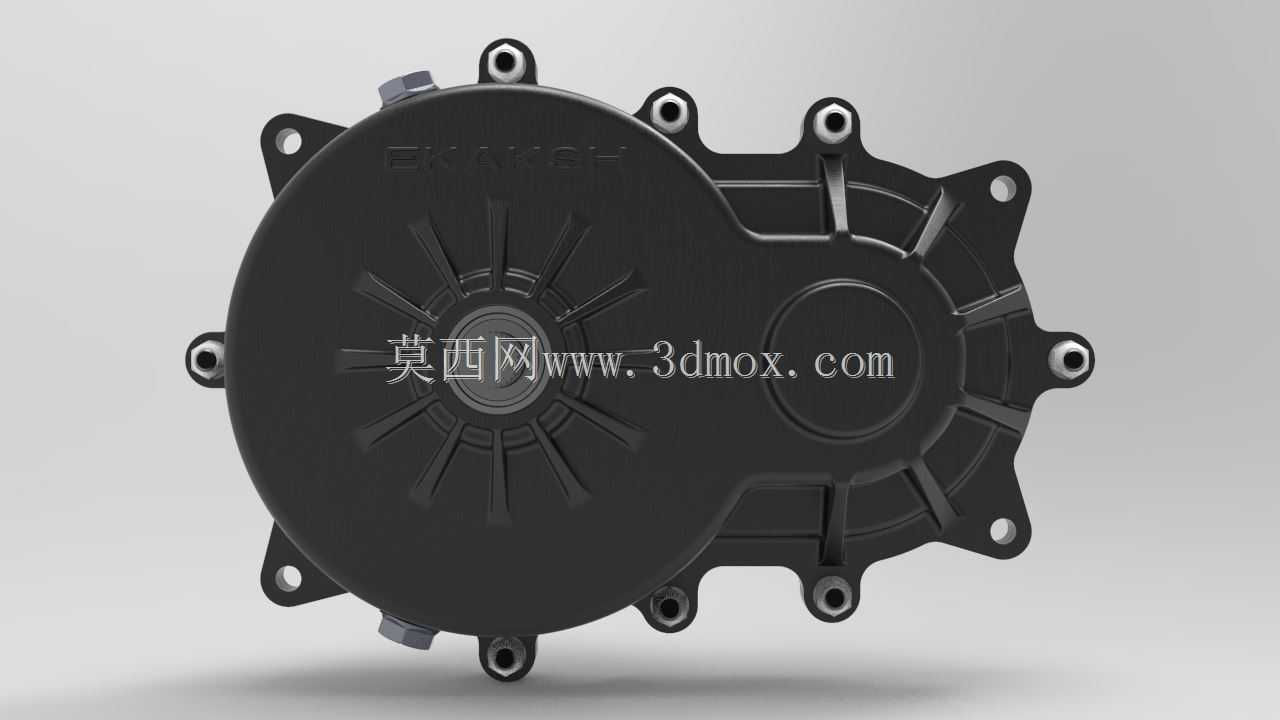

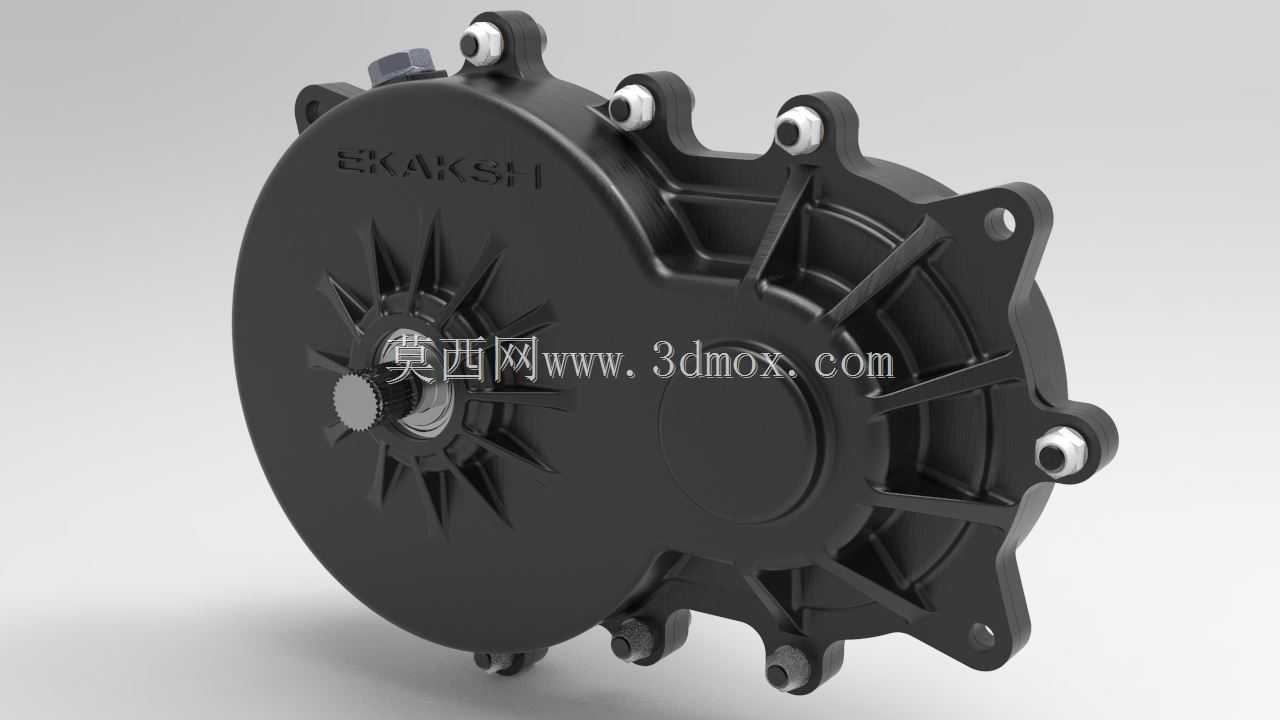

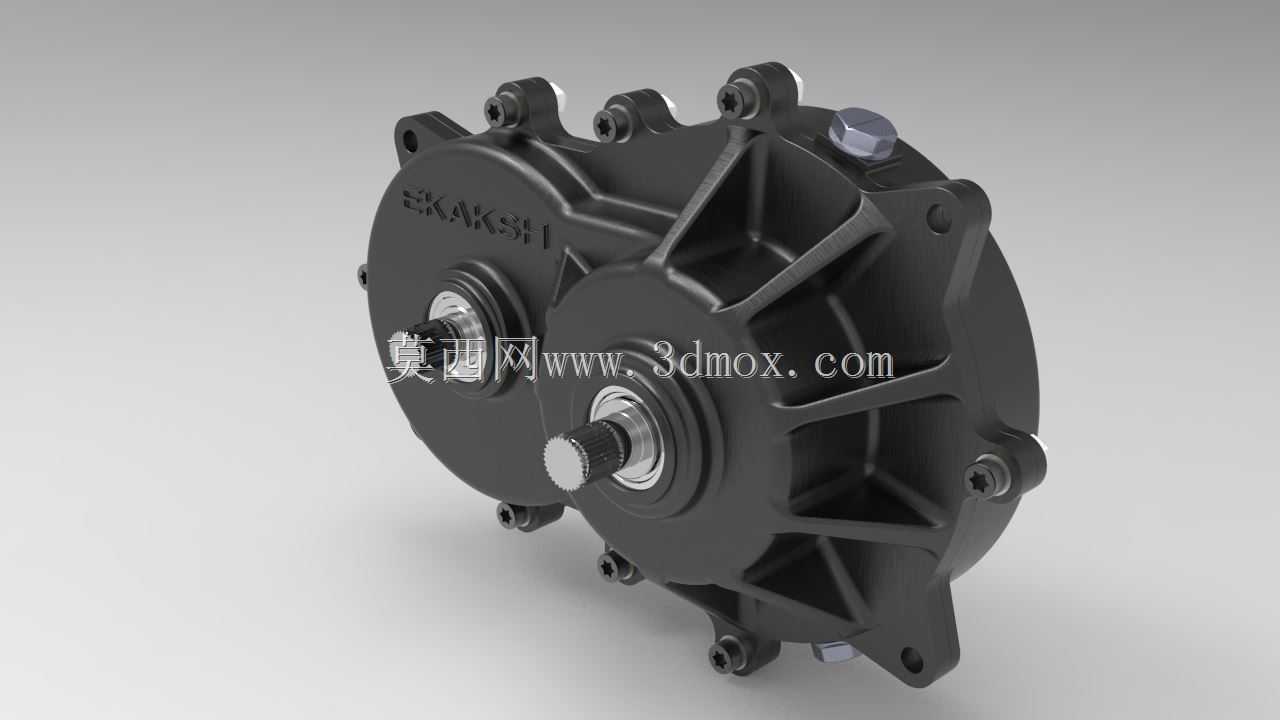

　　提升行驶过程的平顺性与轮胎使用寿命；倒档功能的集成，省去了额外加装换向机构的步骤，动力传递路径更短，换向过程的传动效率更高，也减少了外围连接件的数量，降低整车装配的复杂度。从设计思路上看，这款齿轮箱采用法兰式安装点位设计，所有安装连接面都做了统一的基准定位，安装时可直接通过法兰面与车架、动力端壳体完成定位对接，不需要额外设计转接支架，能有效控制装配累积误差，保证输入输出轴的同轴度要求。壳体采用分箱式结构，沿传动轴线的中分面拆分，既满足内部齿轮、轴系、差速组件的装配工艺要求，也方便后期的维护拆解，壳体外部布置的放射状加强筋，一方面能提升壳体的结构刚性，承受齿轮啮合过程产生的径向、轴向载荷，避免壳体受力变形导致齿轮啮合间隙异常，

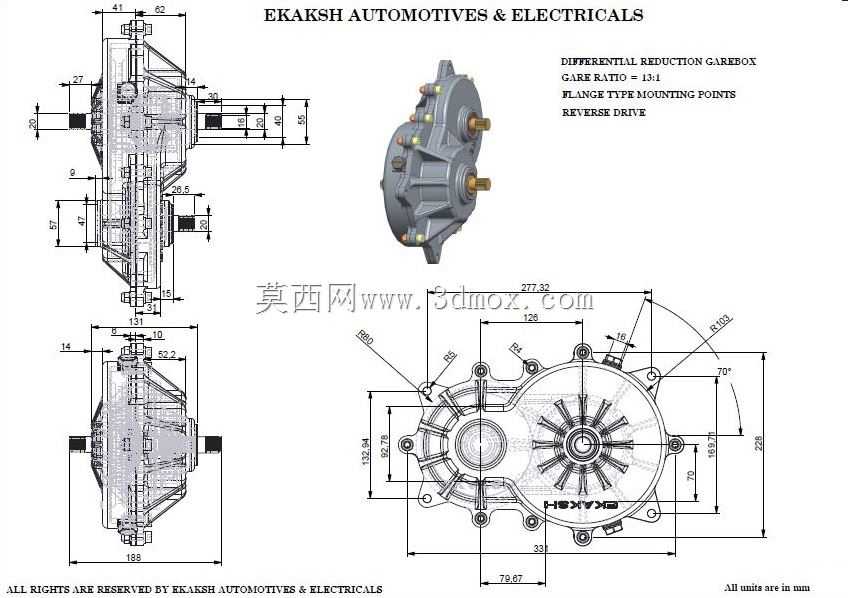

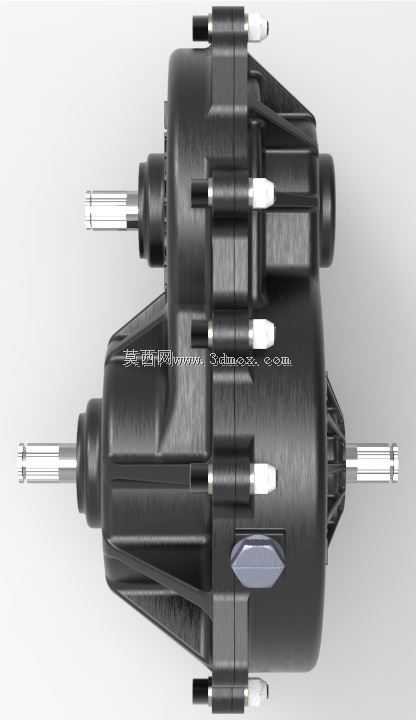

　　另一方面也能增大壳体的散热面积，将齿轮啮合搅动润滑油产生的热量快速散发到空气中，控制箱体内的工作温度，避免润滑油高温变质，延长齿轮、轴承等运动部件的使用寿命。从外形尺寸与安装边界来看，该齿轮箱的输入轴、输出轴的伸出长度、轴径尺寸，以及各安装法兰的孔位间距、孔径参数，都经过统一的边界校核，输入轴可直接匹配常规小功率动力单元的输出法兰，两侧输出轴可直接对接轮毂连接法兰，不需要额外做轴系的转接加工；整体外形的轮廓尺寸经过紧凑化设计，所有突出的螺栓头、轴端结构都控制在最小包络尺寸内，在整车布置时，不会与周边的车架结构、悬挂部件、制动组件产生运动干涉，能适配不同轮距的小型车辆底盘布置需求。内部的齿轮传动采用斜齿与直齿组合的布置形式，

　　减速级采用斜齿啮合，能提升传动平稳性，降低高速啮合过程的噪音，倒档换向、差速传动部分采用直齿结构，兼顾加工工艺性与换向过程的承载能力，所有齿轮的啮合间隙、轴承预紧量都在结构设计时做了参数预留，装配时可通过调整垫片完成间隙校准，保证传动过程的精度与可靠性。箱体内的润滑油道采用壳体铸造成型的内置油道，不需要额外布置外接润滑油管，齿轮转动过程中搅动的润滑油可通过内置油道到达各个轴承、齿轮啮合点位，保证各运动副的充分润滑，减少运动磨损。
