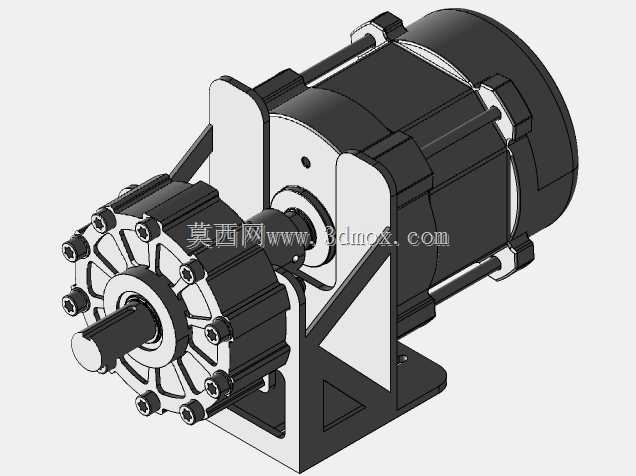

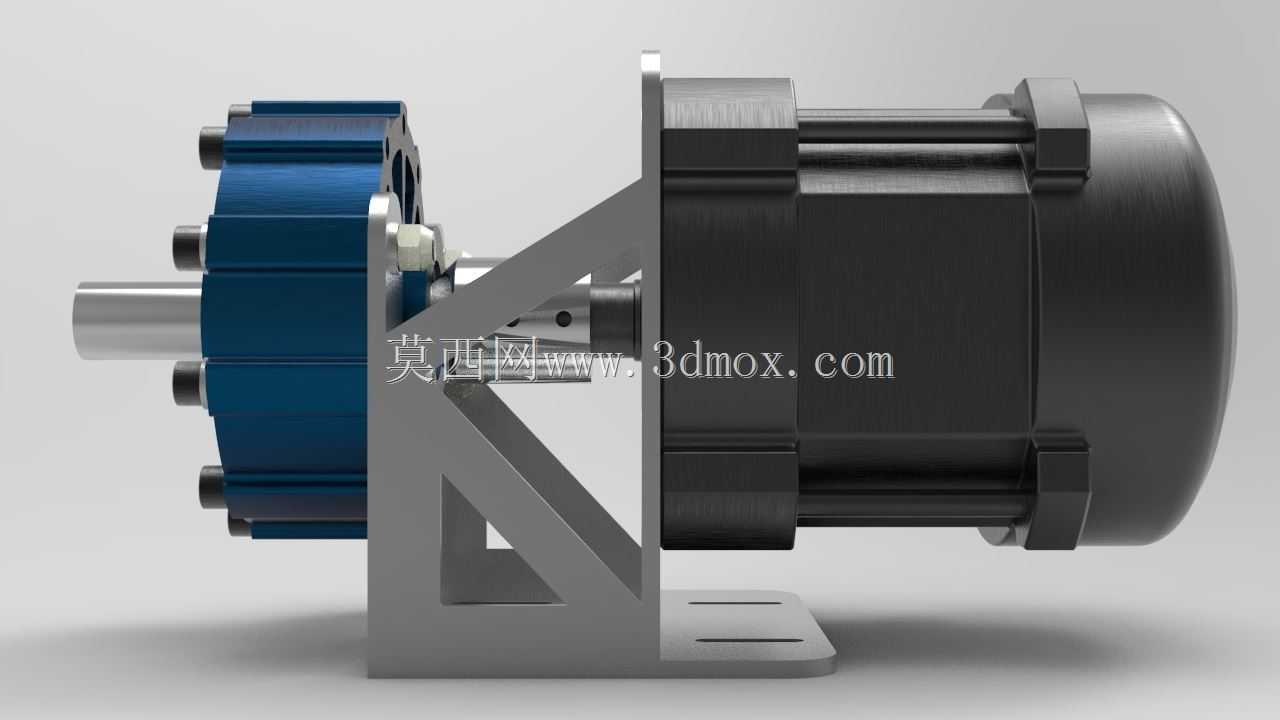

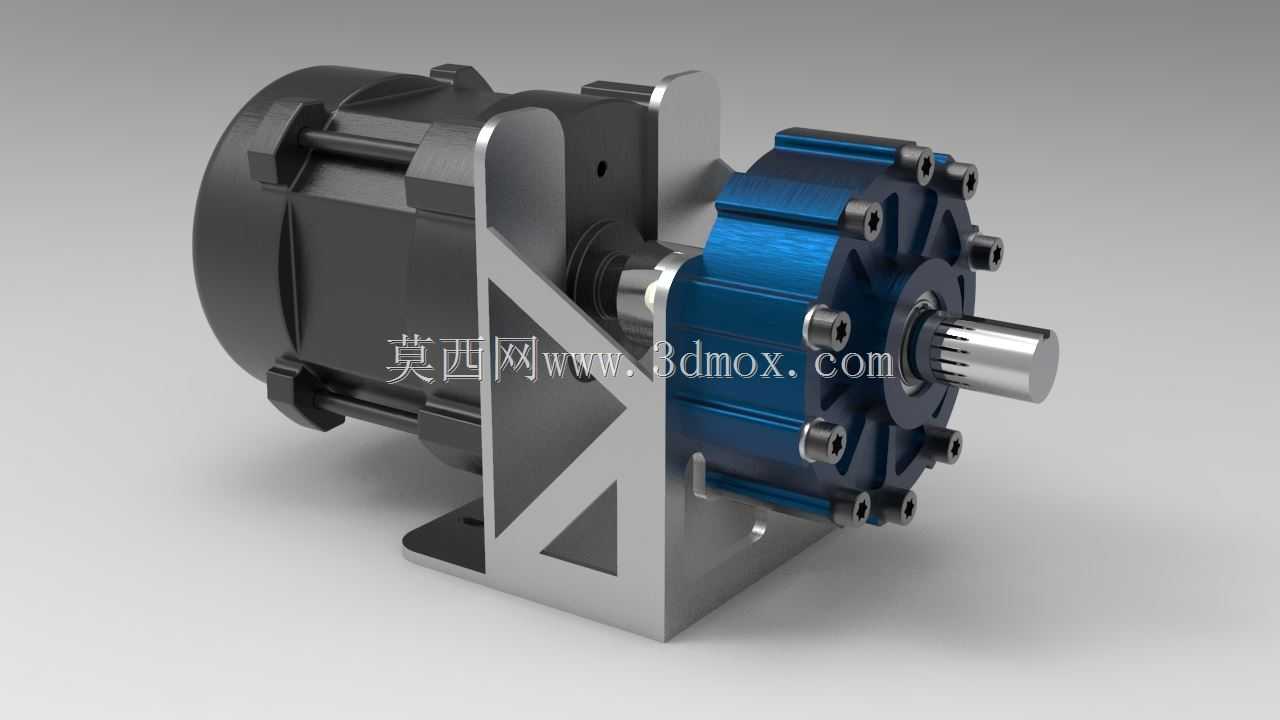

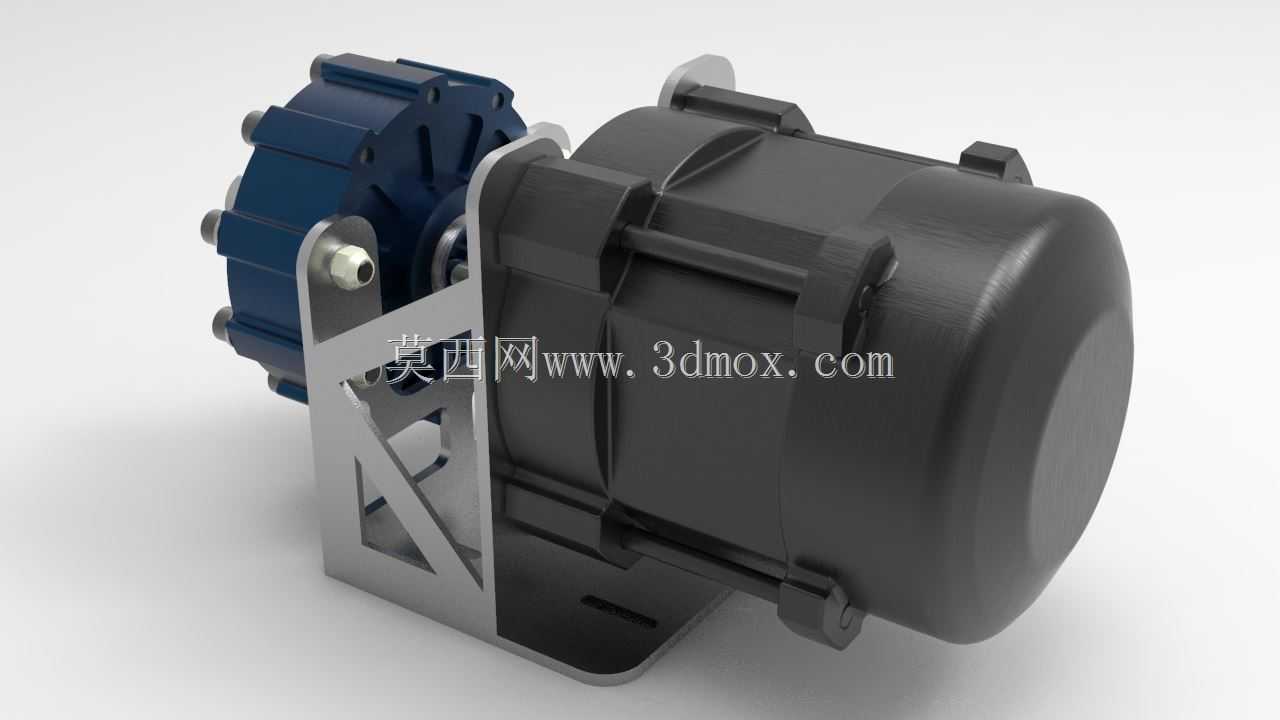

集成驱动单元的行星齿轮减速装置

　　这套集成电机的行星齿轮传动单元，在中小功率传动场景里的适配性很广，从自动化生产线的辊道驱动、小型输送设备的动力输入，到包装机械、食品加工设备的执行端动力匹配，都能见到这类结构的应用。区别于分体式电机加联轴器外接减速机的布置形式，这种集成式设计把电机输出轴直接和行星轮系的输入端做同轴对接，省去了中间联轴器的安装空间，也避免了联轴器对中误差带来的额外振动、轴承偏磨问题，在安装空间受限的紧凑型设备里优势尤其明显。

　　从结构功能来看，行星轮系部分承担核心减速增扭作用，输入端的太阳轮直接和电机转子轴联动，动力通过周向均布的行星轮传递到内齿圈与输出行星架，相比平行轴齿轮减速结构，同轴布置的形式让动力传递路径更短，同等减速比下整体径向尺寸可以压缩30%以上，同时多行星轮均载的设计能把输入扭矩分散到多个啮合齿面，单齿承受的载荷更小，运行过程中的传动噪音、齿面磨损速率都比单对齿轮传动的结构低不少。输出端采用花键轴结构，相比平键连接能传递更大的扭矩，也能在正反转频繁切换的工况下避免平键滚键、键槽压溃的问题，适配需要频繁换向、启停的传动工位。

　　设计过程中首先要匹配电机的额定输出转速与扭矩，结合目标输出转速、额定负载扭矩确定行星轮系的减速比，再根据载荷系数计算各齿轮的模数、齿宽，确定行星轮的数量与均布方式，保证内齿圈、太阳轮、行星轮的啮合间隙在合理区间，避免间隙过大带来的传动回差，或是间隙过小导致的运转卡滞、齿面润滑不足。安装支架采用L型折弯式结构，支架上的安装孔位做了沉台设计，既可以通过底部安装孔把整套单元固定在设备安装基面，也能通过侧面的法兰孔对接负载端的安装面，安装边界的尺寸设计充分考虑了常规中小功率传动场景的安装空间预留，电机部分的外径、齿轮箱部分的外径、输出轴的伸出长度与轴径，都匹配行业内常用的安装尺寸公差，不需要额外做转接件就能直接替换同规格的传统减速电机。

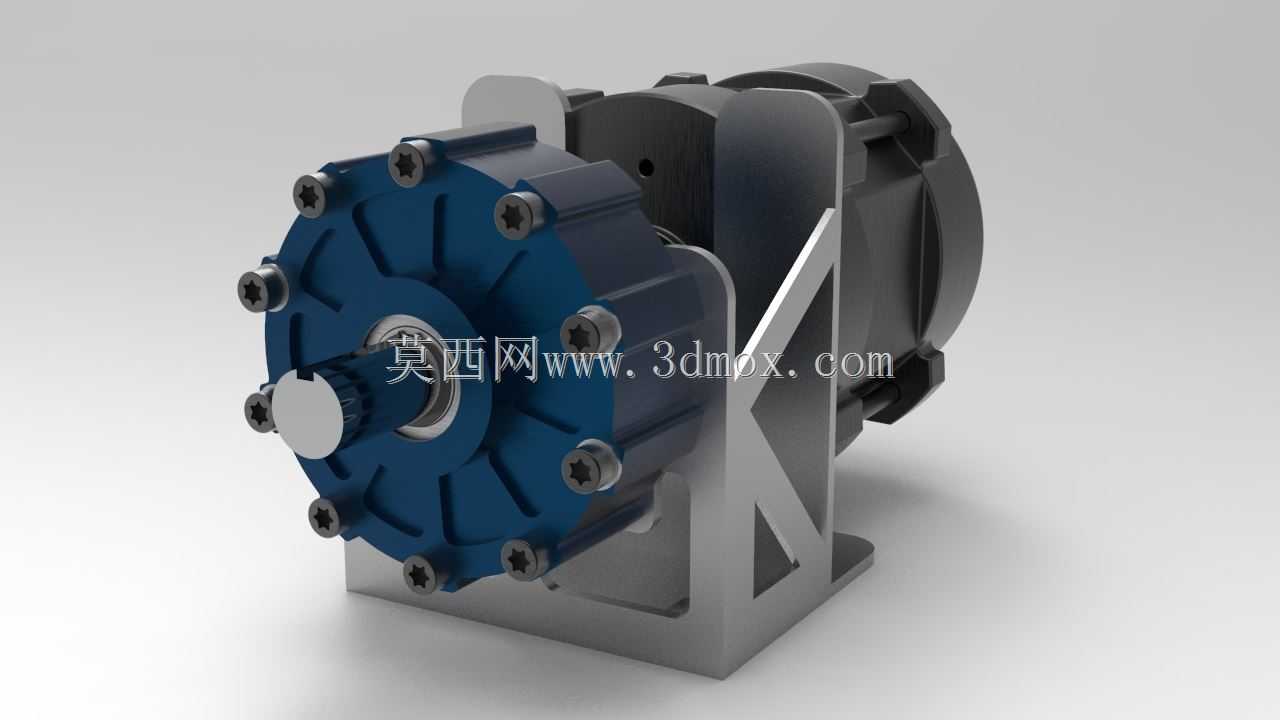

　　齿轮箱端盖采用多螺栓周向紧固的形式，端盖和箱体结合面做了密封槽设计，装配时嵌入密封圈就能防止内部润滑脂泄漏，同时阻挡外界的粉尘、水汽进入轮系内部，适配有一定防护要求的生产车间环境。支架和电机壳体、齿轮箱壳体的连接部位做了定位止口，装配时不需要反复调整同轴度，靠止口定位就能保证电机轴、行星轮系、输出轴的同轴度在公差范围内，降低装配难度的同时也能减少后续运行过程中的振动量。输出轴端的轴承选用深沟球轴承搭配推力轴承的组合，既可以承受径向的传动载荷，也能承受输出端带轴向负载的工况，比如带轮传动、链轮传动带来的轴向分力，避免轴承因为轴向力过载提前失效。

　　实际选型应用时，需要先确认负载端的额定扭矩、峰值扭矩、最高运行转速，匹配对应参数的单元型号，同时要核对安装基面的螺栓孔位是否和支架安装孔匹配，输出轴的花键参数是否和负载端的连接套适配，安装时要保证输出轴和负载轴的同轴度误差在允许范围内，避免额外的径向力作用在输出轴承上。日常维护过程中，只需要按照运行周期补充齿轮箱内的润滑脂，检查端盖螺栓的紧固力矩，观察运行过程中是否有异常噪音、温升过高的情况，就能保证整套单元的长期稳定运行，相比分体式的传动组合，这种集成结构的维护点更少，故障排查的难度也更低，很适合中小功率设备的紧凑化设计选型参考。
