10比1减速比涡轮配套行星齿轮减速箱

项目分类:减速机 发布时间:2021-11-01 ID:356277
  • 10比1减速比涡轮配套行星齿轮减速箱
  • 10比1减速比涡轮配套行星齿轮减速箱
  • 10比1减速比涡轮配套行星齿轮减速箱

  这套减速传动结构的核心作用是匹配涡轮端的高转速输出与后端负载的低转速高扭矩需求,在涡轮动力系统的布局里,减速单元直接集成在涡轮的中心腔体位置,不需要额外搭建外置的传动安装支架,能大幅压缩整套涡轮动力单元的轴向安装尺寸,避免传动链路过长带来的同轴度误差累积。从实际应用场景来看,这类集成式减速结构多用于小尺寸涡轮动力单元,比如小型涡喷辅助动力装置、微型涡轮发电单元这类对安装空间、重量控制要求极高的设备里,涡轮叶片直接和减速箱输入端的槽位嵌合连接,不需要额外设计联轴器结构,既减少了传动环节的零件数量,也降低了高速运转下的连接松动风险。

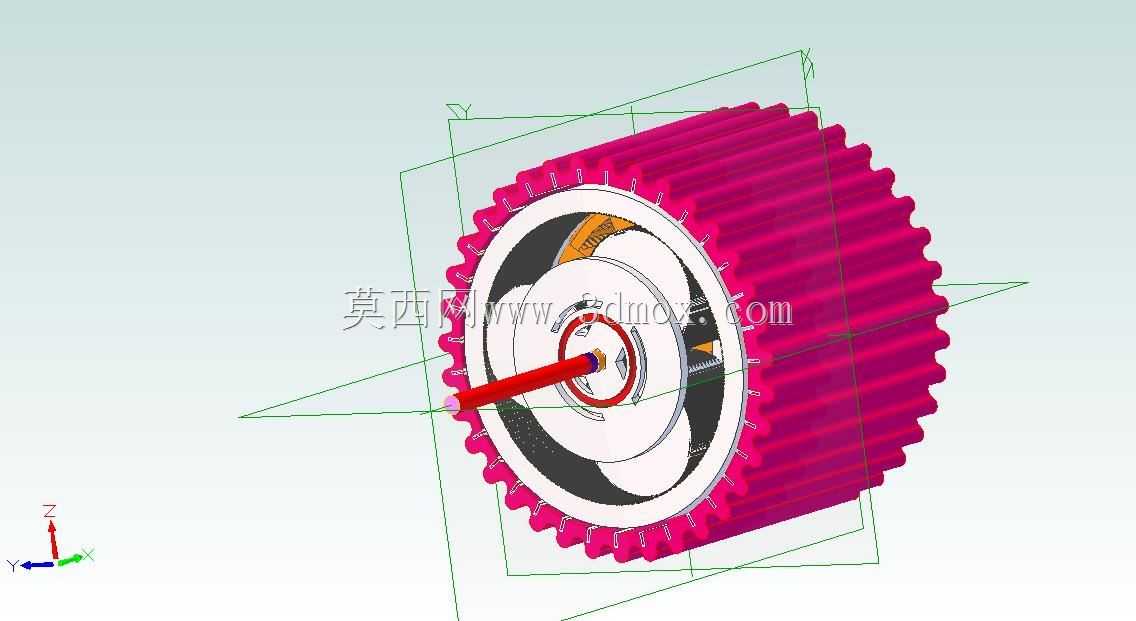

  设计思路上优先考虑了高速输入工况的稳定性,输入端直接承接涡轮25KRPM的高转速输入,通过行星轮系的分流传动,将输入转速按10:1的传动比降至5KRPM输出,行星轮系的均载设计能把输入扭矩均匀分配到多个行星齿轮上,避免单齿轮承受过大载荷出现齿面疲劳损伤,同时内齿圈直接和外部的齿形外壳集成,外壳外侧的齿状结构既可以作为安装定位的啮合面,也能在运转过程中增大散热面积,带走齿轮啮合产生的热量,不需要额外加装散热壳体。

  安装边界方面,整套减速箱的径向尺寸完全适配涡轮中心的腔体空间,输入端的连接槽尺寸和涡轮叶片根部的安装凸台完全匹配,安装时只需要将涡轮叶片的凸台卡入减速箱输入端的对应槽位,完成周向定位后再做轴向固定即可,不需要额外调整传动啮合间隙,因为行星轮系在设计阶段已经做了齿侧间隙的预匹配,能适配高速运转下的热膨胀量,避免热态下出现齿轮卡滞。输出端为同轴式轴输出,轴端的定位台阶可以直接对接后端的负载输入轴,同轴度公差控制在0.02mm以内,能减少高速输出下的轴系跳动,降低轴承的附加载荷。

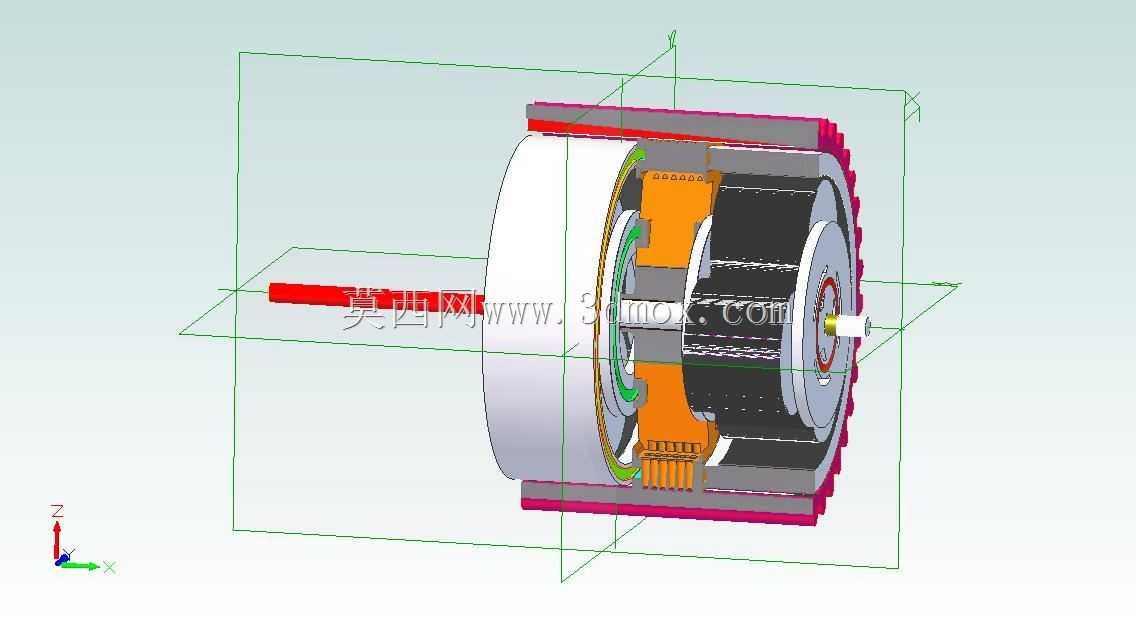

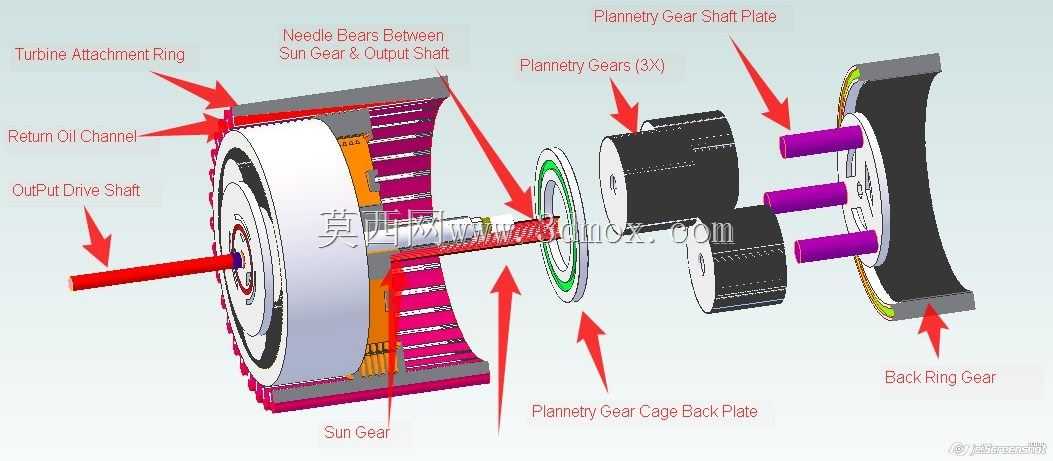

  功能特性上,这套结构没有采用传统涡轮蜗杆的减速形式,而是用行星轮系实现大减速比传动,相比同减速比的涡轮蜗杆结构,传动效率能提升30%以上,同时避免了涡轮蜗杆传动的滑动摩擦带来的快速磨损问题,更适合长时间连续高速运转的工况。齿轮的排布上,太阳轮直接和输入轴集成,三个行星轮通过行星架均匀分布在太阳轮和内齿圈之间,行星架作为输出端连接输出轴,动力从太阳轮输入后,经过行星轮的分流传递,最终由行星架汇总输出,整个传动链路的零件都集成在箱体内,外部没有裸露的传动部件,能避免外界粉尘、杂质进入啮合区域,降低齿轮磨损速率。

  在实际选型适配时,需要注意输入端的连接槽和涡轮叶片的匹配精度,槽位的配合公差选用过渡配合,既保证安装时的便利性,也能避免高速运转下的连接间隙带来的冲击。输出轴的径向载荷需要控制在设计阈值内,因为行星轮系的输出轴支撑轴承距离输出端的距离较短,过大的径向载荷会导致轴系挠曲变形,影响齿轮的正常啮合。整套结构的轴向尺寸紧凑,在安装时不需要预留额外的轴向调整空间,适合安装空间受限的涡轮动力场景,比如小型航空辅助动力单元、便携式涡轮发电设备这类对体积重量有严格限制的应用中,能在实现减速增扭功能的同时,尽可能降低整套动力单元的自重,提升设备的功重比。
