汽车转向系统用转向柱万向节结构

　　在乘用车辆与商用车辆的转向操纵机构中，转向柱万向节是连接转向盘输入轴与转向器输入轴的核心铰接传动部件，主要作用是补偿转向柱布置过程中存在的轴线夹角偏差，吸收整车装配过程中产生的位置公差，同时在车辆发生正面碰撞时，可通过铰接结构的溃缩行程缓冲冲击能量，避免转向柱直接侵入驾驶舱对驾驶员造成伤害。这类部件也常被应用在工业操作台的操纵杆传动链路、小型工程机械的手动转向机构中，只要存在非同轴的旋转扭矩传递需求、且两轴轴线夹角会随机构运动产生动态变化的场景，都能见到这类十字轴式万向节的应用。

　　从结构设计逻辑来看，这款转向柱万向节采用了分体式叉形接头配合十字轴芯的经典结构，两端的叉形安装座分别设置了带锁紧结构的轴孔，一端用于连接转向柱的上轴段，也就是和转向盘相连的输入侧，另一端连接转向器的输入轴段。叉形接头的安装端面设置了对称的螺栓过孔，用于安装锁紧螺栓，当轴段插入安装孔后，拧紧锁紧螺栓即可通过抱紧力实现轴与万向节的刚性连接，避免传动过程中出现松旷、间隙过大导致的转向虚位。十字轴芯与叉形接头的接触位置设置了耐磨衬套与密封结构，既可以降低铰接转动过程中的摩擦阻力，也能阻挡外界的灰尘、泥水进入铰接摩擦面，延长部件的使用寿命。

　　在安装边界的设计考量上，这款万向节的两端轴孔采用了等径设计，适配直径匹配的标准转向柱管材，安装座的侧边凸台设置了定位凹槽，可与轴段上的定位凸点配合，保证安装时的周向位置准确，避免装配后出现转向角度偏差。万向节的最大摆动角度设计覆盖了整车转向柱常见的布置夹角范围，可适配不同车型的转向柱倾斜角度调节需求，无论是固定转向柱还是可调角度转向柱，都能通过该万向节实现顺畅的扭矩传递。整体外形采用了紧凑型设计，叉形接头的外部轮廓做了圆角过渡处理，避免在安装空间内与周边的线束、仪表台骨架发生运动干涉，铰接位置的密封端盖采用了冲压金属材质，既可以起到密封作用，也能承受一定的轴向冲击力，避免十字轴在大扭矩传递过程中出现窜动。

　　实际使用过程中，这类万向节的传动特性需要重点关注，单个十字轴万向节在存在夹角的情况下，输入轴与输出轴的转速会存在周期性波动，夹角越大波动幅度越明显，因此在转向柱的传动链路中，通常会采用两个万向节配对使用的布置方式，通过合理匹配两个万向节的安装相位，抵消转速波动带来的转向顿挫感，保证转向操作的平顺性。这款万向节的十字轴轴颈做了表面硬化处理，耐磨性能可以满足整车全生命周期的使用需求，锁紧螺栓的安装位置预留了足够的扳手操作空间，在整车装配线下线工序或者后期售后维修过程中，不需要拆卸周边过多的附属部件即可完成锁紧操作，大幅提升装配与维修效率。

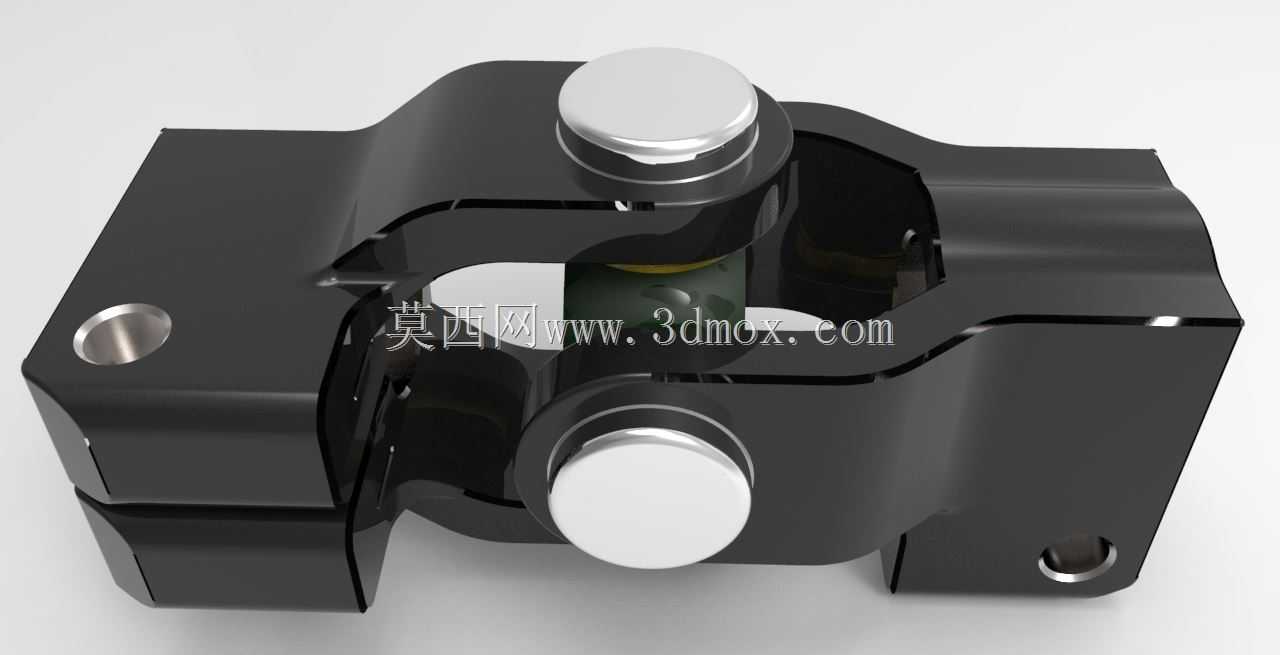

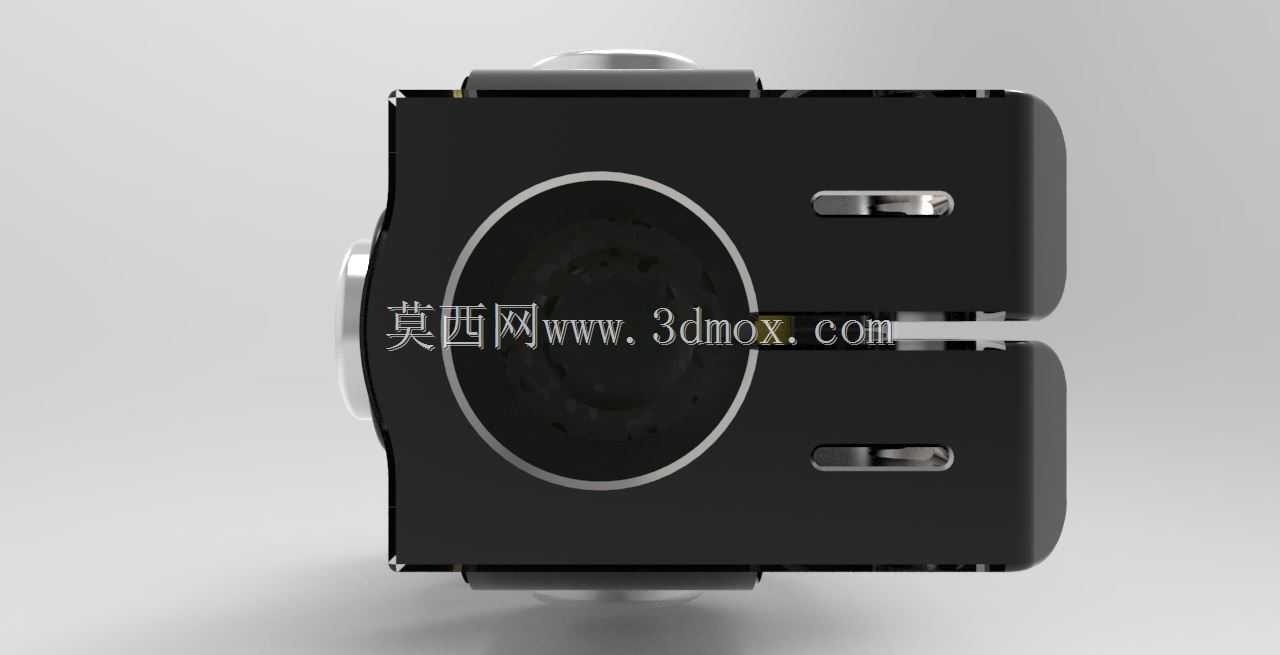

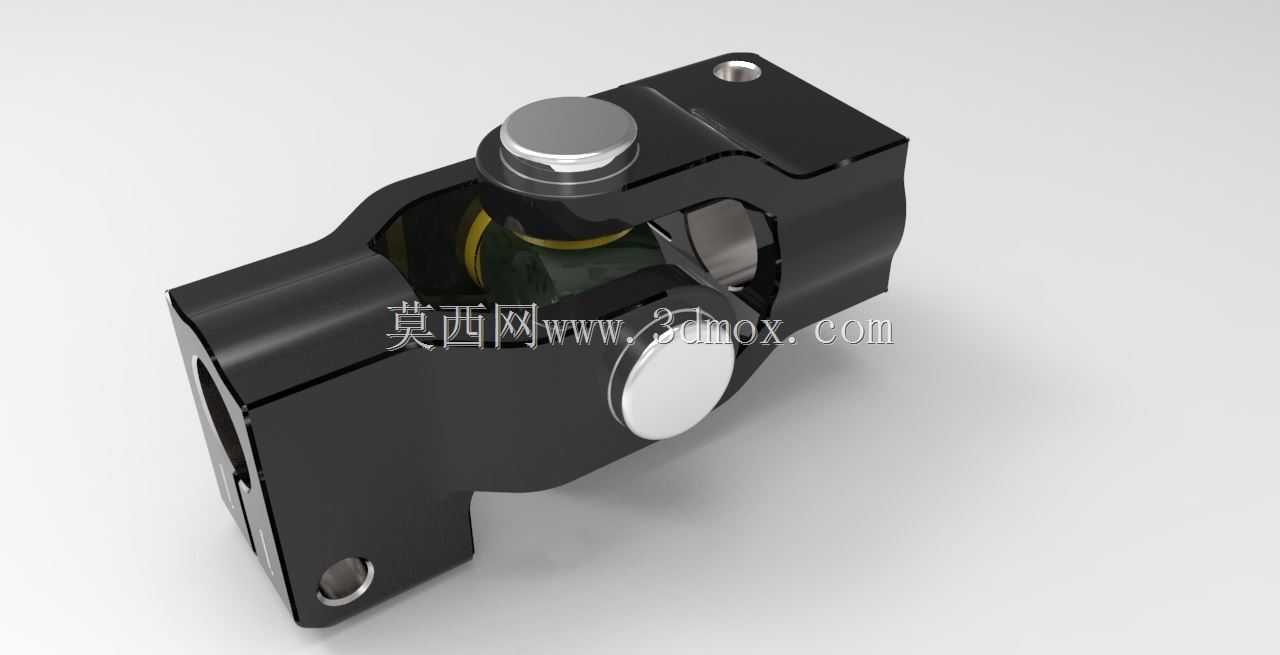

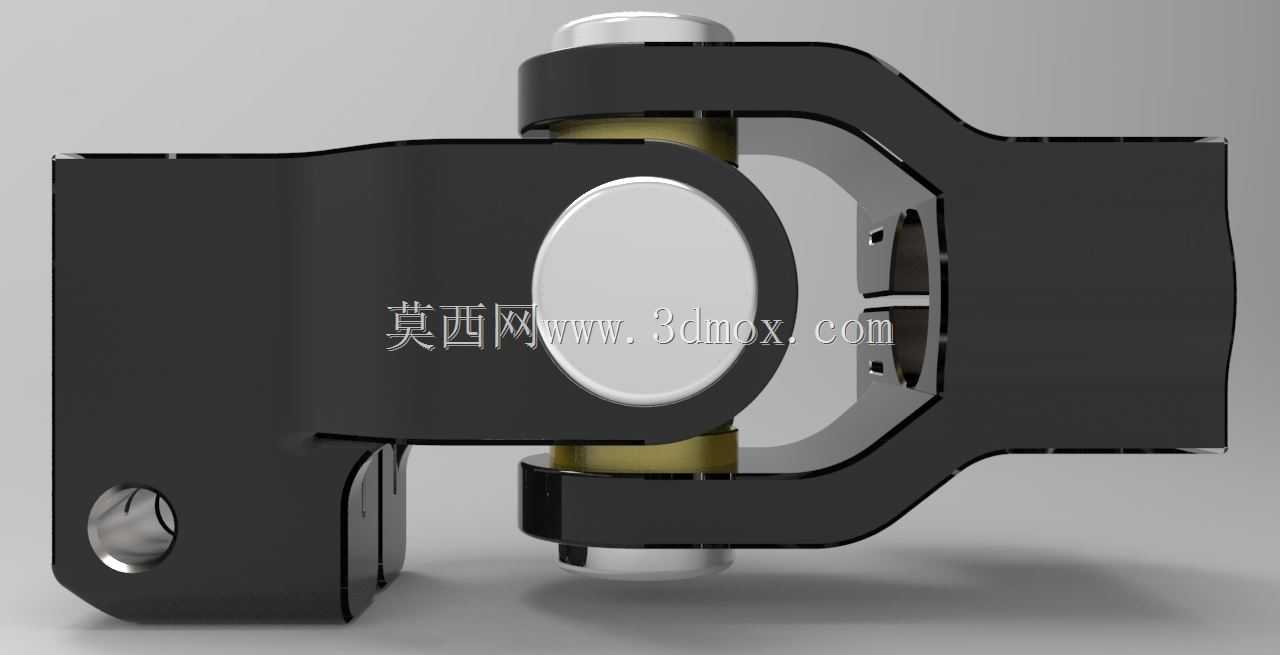

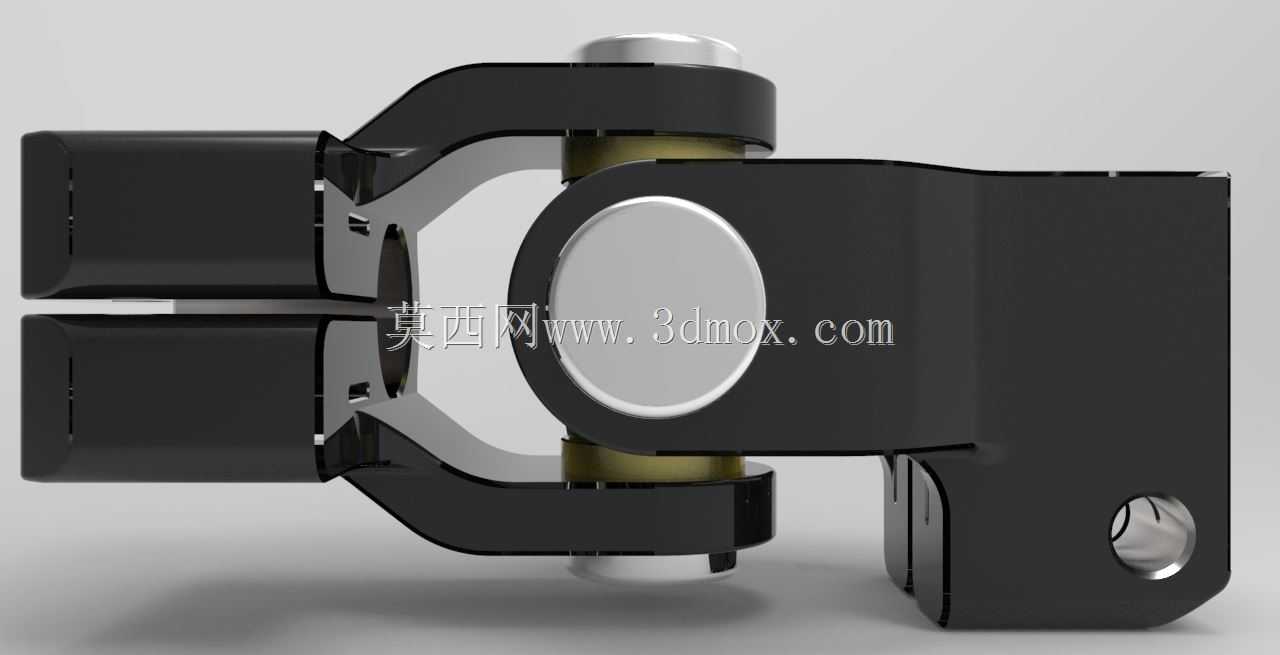

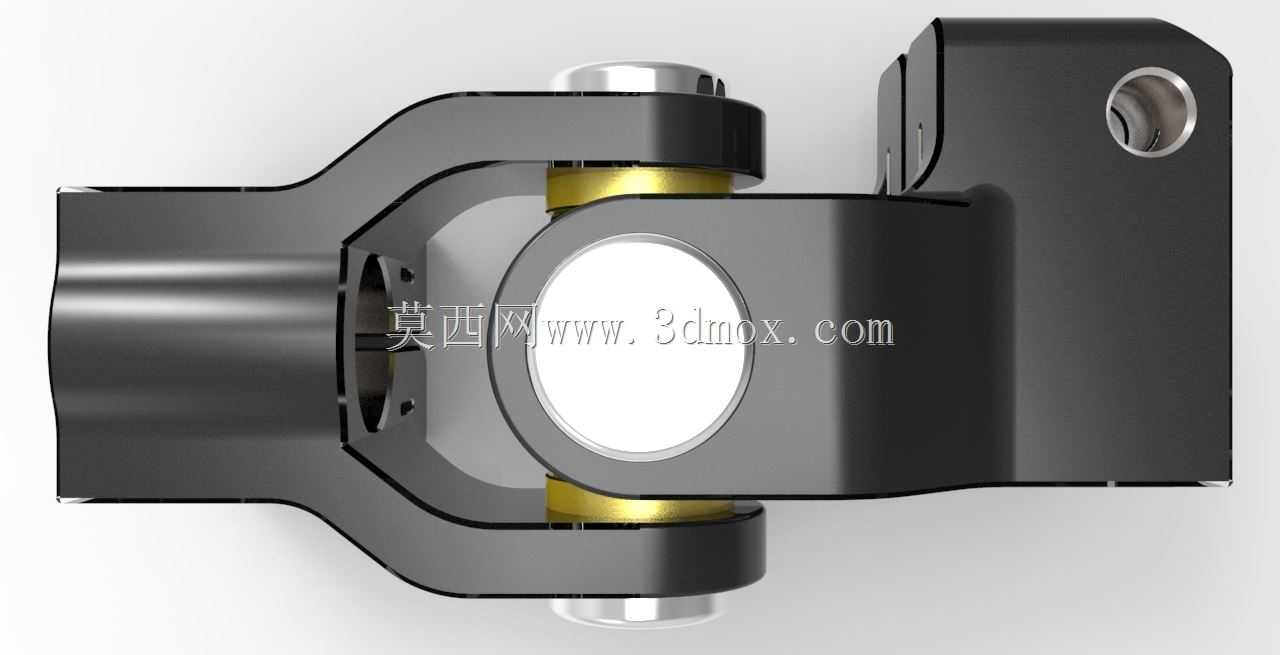

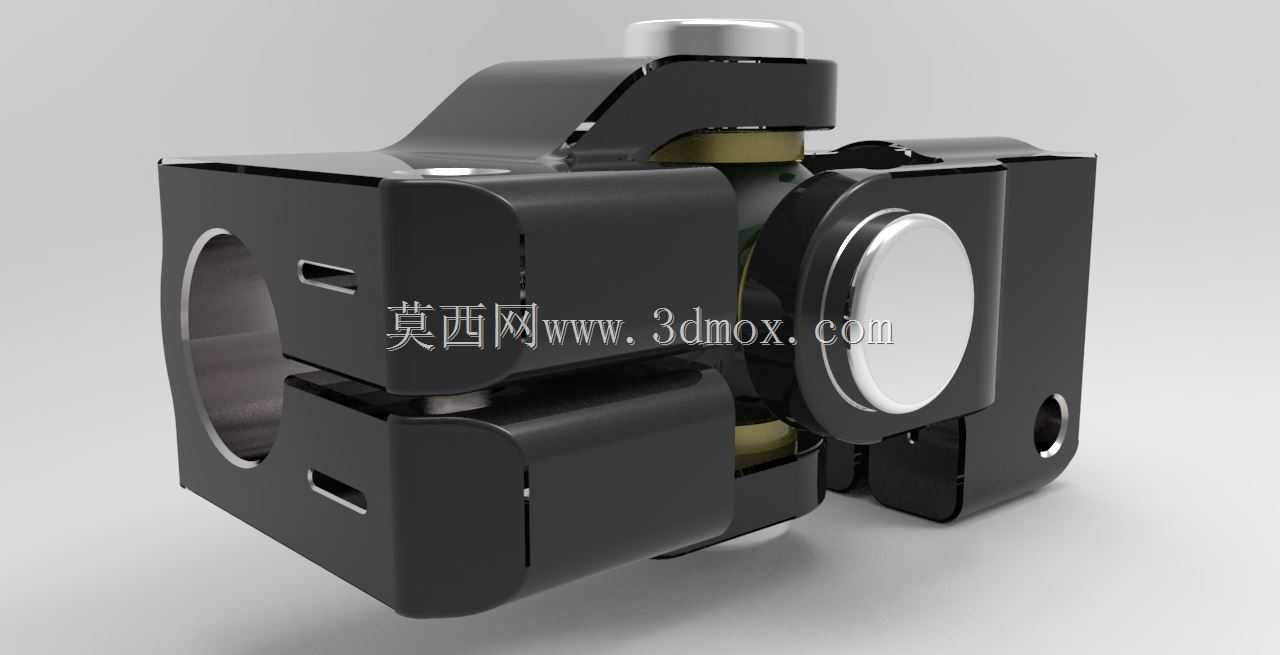

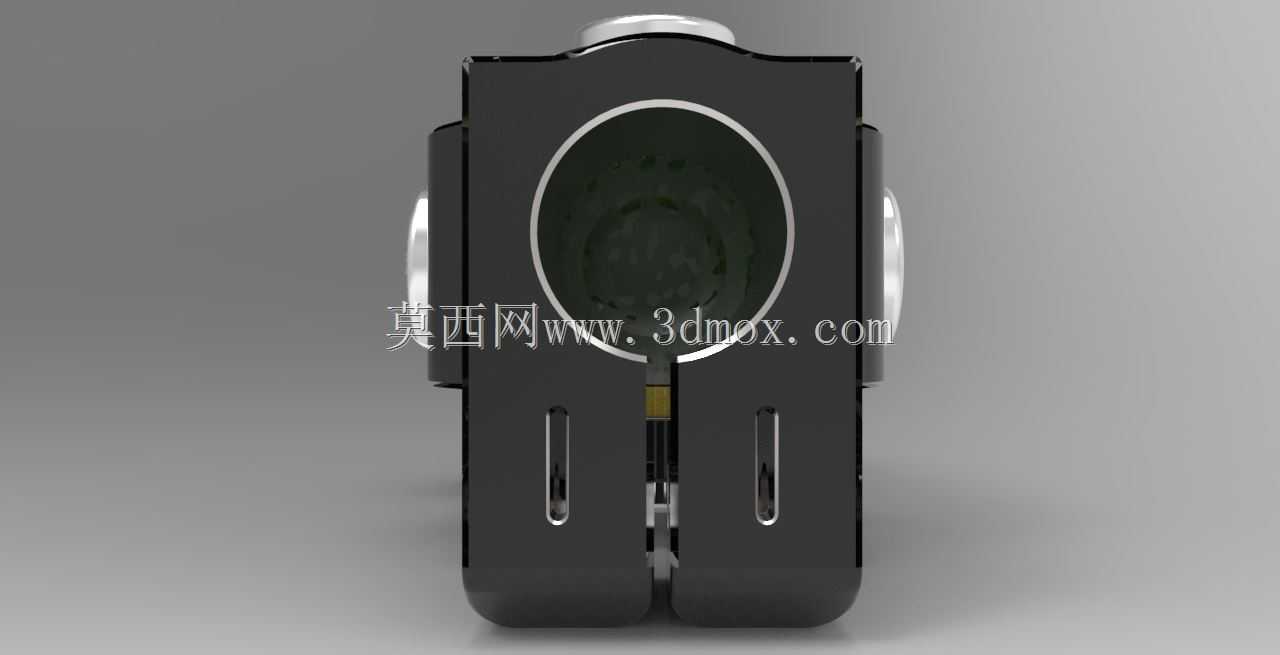

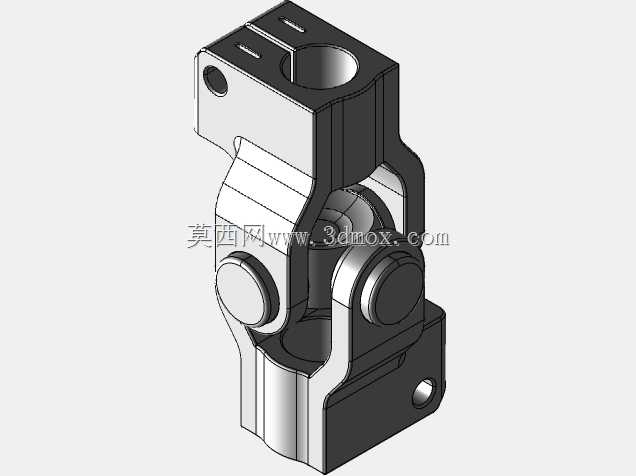

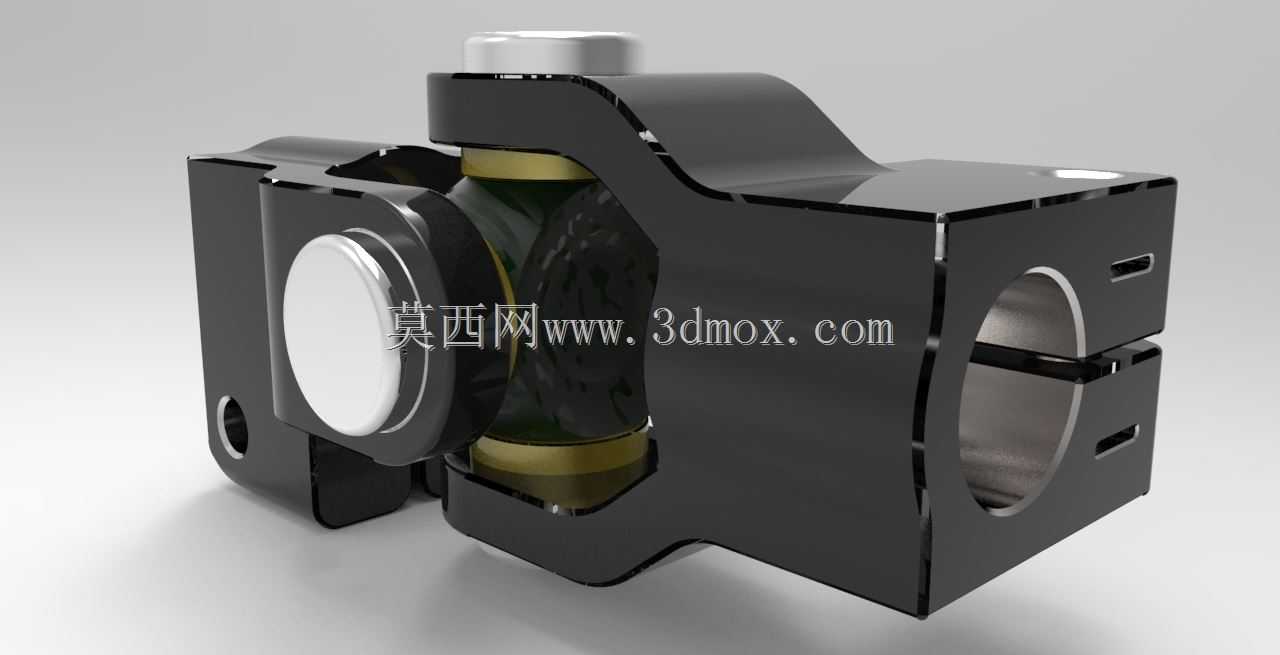

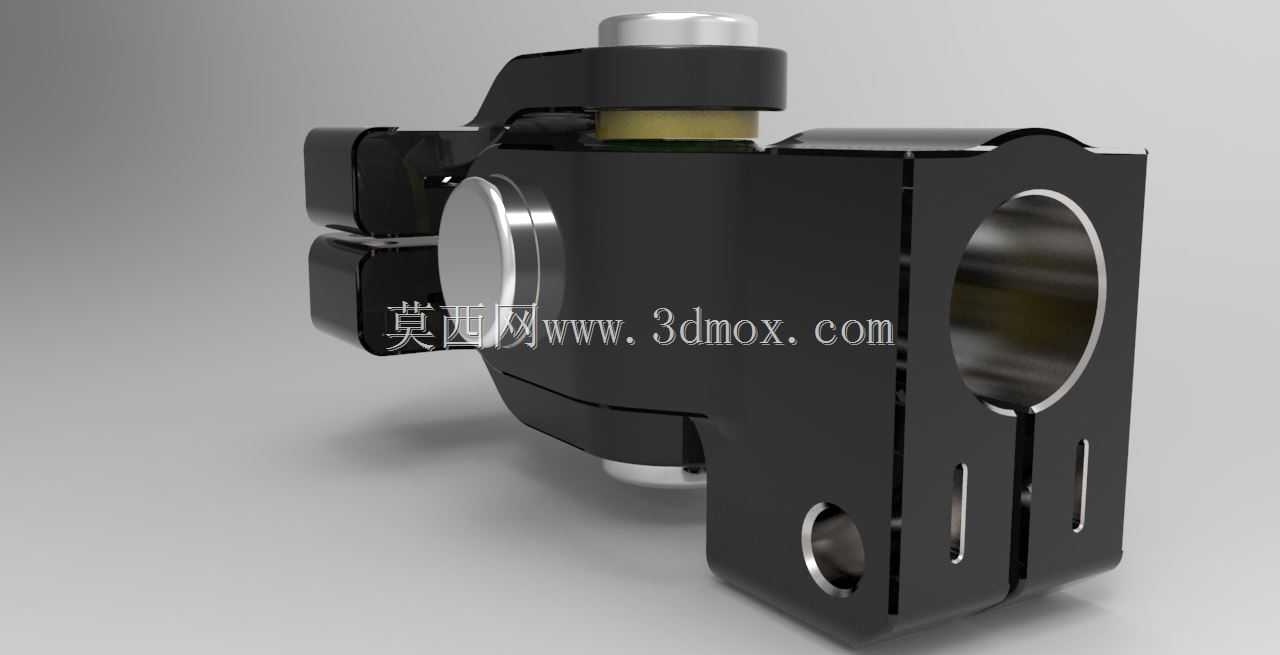

　　从建模细节来看，该结构完整还原了叉形接头的安装孔位、锁紧槽、螺栓过孔，十字轴的轴颈、密封端盖、中心油道结构也都做了准确的还原，甚至连安装座表面的冲压纹理、铰接位置的配合间隙都按照实际工程公差做了呈现，可直接用于转向系统的装配干涉检查、运动仿真分析，也可作为教学演示模型用于讲解十字轴万向节的传动原理。在进行整车总布置校核时，可直接将该模型导入装配环境，模拟转向柱在不同调节角度、转向轮在不同偏转角度下的万向节运动状态，检查是否存在运动干涉、夹角超出设计范围的问题，提前规避布置风险。
