皇家恩菲尔德喜马拉雅摩托后轮轮毂结构

　　这款后轮轮毂是适配皇家恩菲尔德喜马拉雅车型的行走系统核心承载部件，主要应用在中大排量探险类摩托车的后轮承载场景，承担着轮圈与后摇臂、传动系统的连接载荷传递作用。从实际使用场景来看，这类探险摩托常面对非铺装路面的颠簸冲击、长距离巡航的持续载荷，以及制动、加速过程中的扭矩传递，轮毂的结构设计直接决定了后轮组的可靠性与骑行安全性。

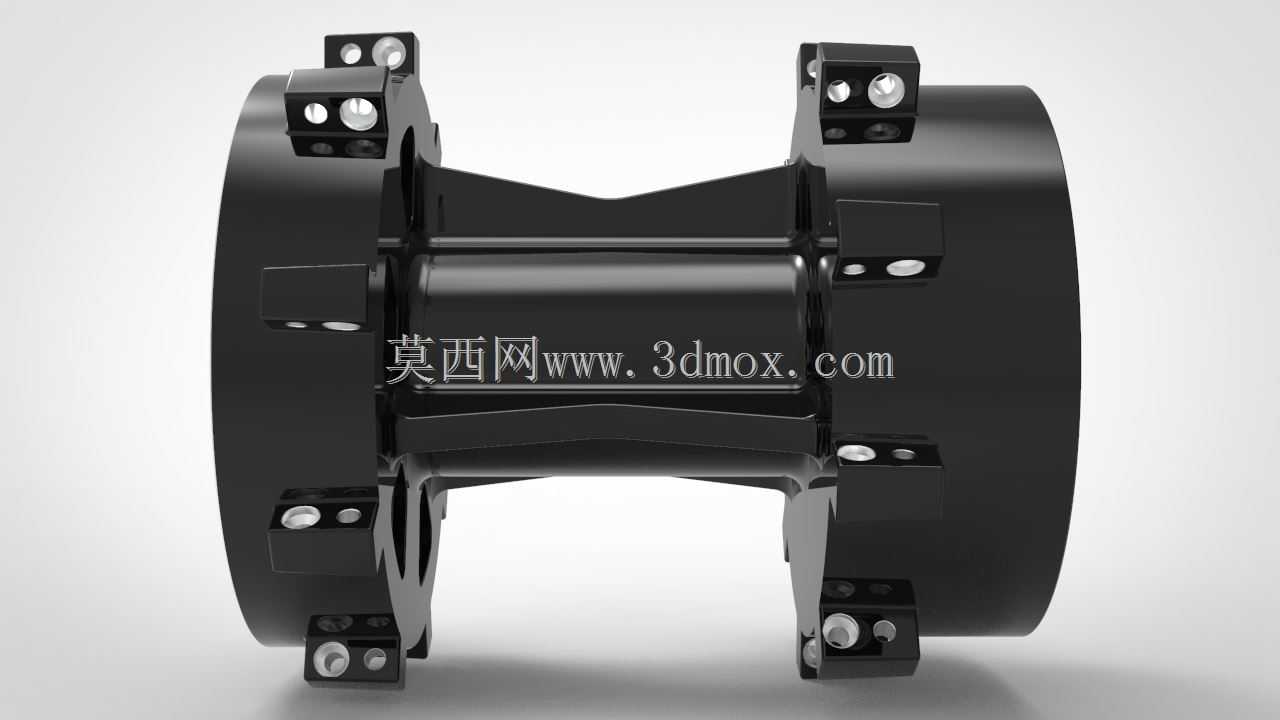

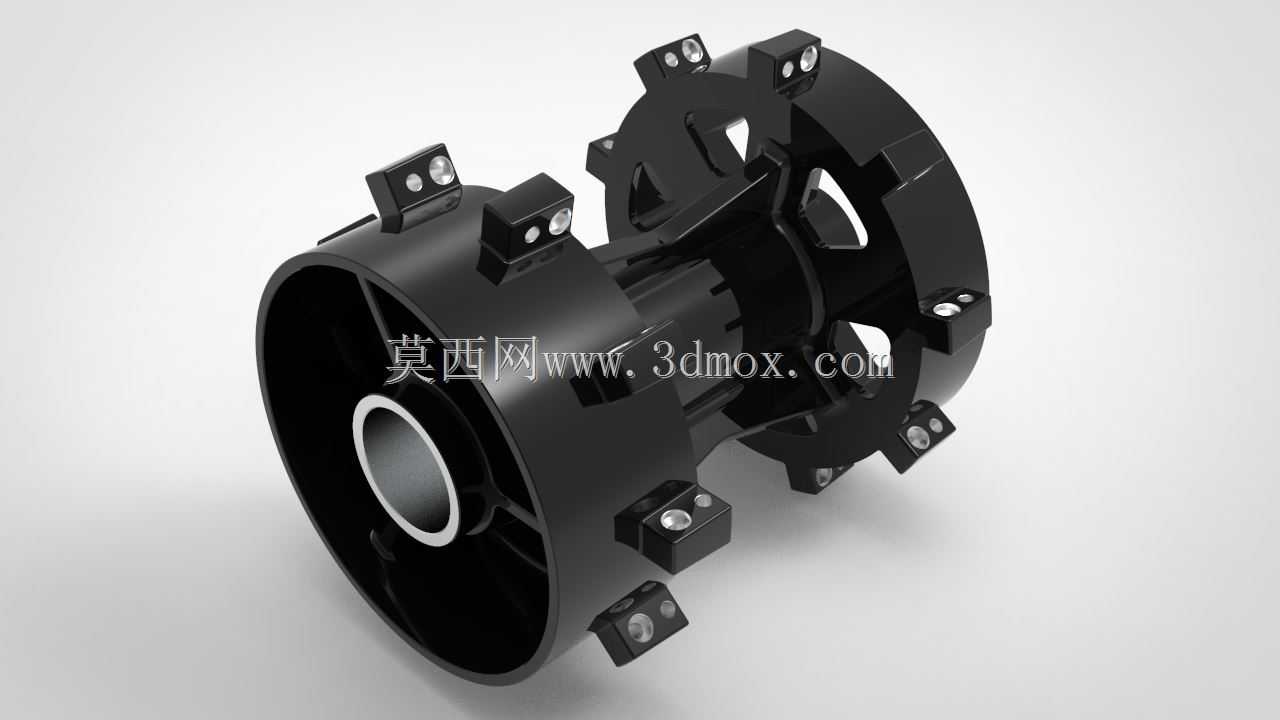

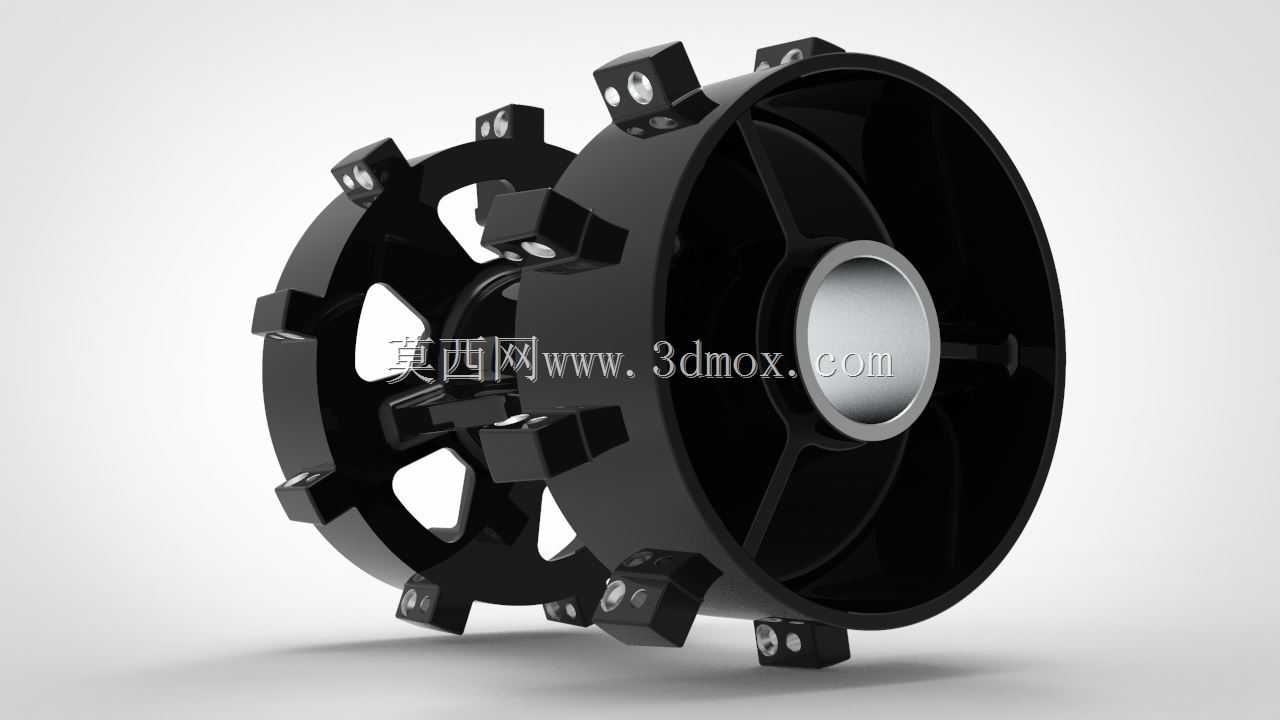

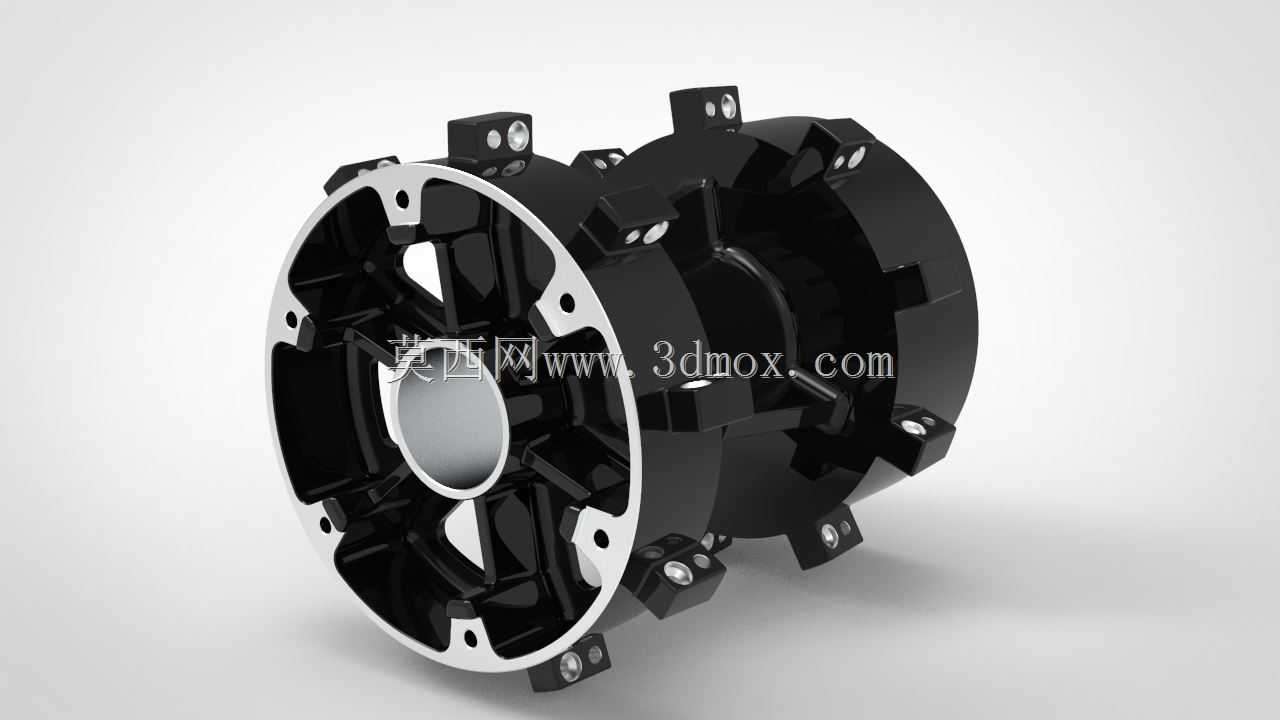

　　从功能特性上看，该轮毂采用分体式辐条连接座设计，外缘均匀分布的安装凸台用于固定钢丝辐条，每个凸台上都预留了辐条螺母的安装孔位与定位面，能够保证辐条装配后张紧力均匀，避免骑行过程中出现辐条松动、轮圈偏摆的问题。轮毂中心的轴孔是与后轮轴配合的核心定位面，孔位的同轴度公差直接影响后轮转动的平顺性，设计时需要保证中心轴孔与外缘辐条安装面的径向跳动控制在合理范围内，减少高速行驶时的轮组抖动。轮毂中部的空腔结构一方面用于容纳后轮毂刹或者碟刹的安装座，另一方面也为传动链轮的固定预留了安装接口，能够将发动机输出的扭矩通过链轮传递到整个轮组，驱动车辆前进。

　　设计思路上，这款轮毂没有采用一体铸造的整体式轮辐结构，而是选择了适配钢丝辐条的分体凸台结构，核心是为了兼顾非铺装路面的抗冲击性能与维修便利性。钢丝辐条本身具备一定的形变缓冲能力，在遇到路面冲击时可以通过微小形变吸收部分能量，避免轮毂主体出现应力断裂，同时单根辐条损坏后可以单独更换，不需要整体更换轮毂，降低了户外长途骑行的维修成本。轮毂主体采用一体化铸造成型后再做机加工的工艺路线，主体的筒状结构保证了轴向的结构刚度，外缘的凸台与主体一体铸造成型，避免了焊接结构带来的应力集中问题，每个凸台上的安装面都经过铣削加工，保证辐条安装时的贴合度，防止出现装配应力。

　　从安装边界来看，轮毂中心轴孔的直径需要与后轮轴的直径做过渡配合，轴向的定位台阶尺寸需要匹配后摇臂的安装间距，保证轮毂装配后不会出现轴向窜动。外缘的辐条安装孔位的分布角度、孔位到中心轴孔的距离，都需要与配套的后轮轮圈尺寸匹配，这款轮毂适配的是17寸或者19寸的探险摩托后轮圈，辐条的长度、弯折角度都需要根据轮毂凸台的位置做对应匹配。轮毂靠近传动侧的端面预留了链轮固定的螺栓孔位，孔位的分布圆直径与链轮的安装尺寸一致，同时需要保证链轮安装面与中心轴孔的垂直度，避免链轮传动时出现偏磨、链条异响的问题。靠近制动侧的端面预留了制动盘或者制动蹄块的安装定位结构，保证制动时制动力能够均匀传递到轮毂主体，不会出现偏刹的问题。

　　在实际结构验证过程中，这类轮毂需要通过径向冲击测试、扭转疲劳测试、弯曲疲劳测试等多项台架验证，模拟不同路况下的载荷工况。比如径向冲击测试会模拟车辆以一定速度驶过凸起障碍时轮毂受到的瞬时冲击，验证轮毂主体是否会出现裂纹、变形；扭转疲劳测试则模拟反复加速、制动时的扭矩交变载荷，验证轮毂与辐条连接部位的疲劳强度。设计时在辐条安装凸台与主体连接的位置做了圆角过渡处理，减少应力集中点，同时对轮毂主体的壁厚做了等强度设计，在承载较大的轴孔附近、传动安装侧适当增加壁厚，在受力较小的中部区域适当减小壁厚，在保证结构强度的前提下控制整体重量，减少后轮的簧下质量，提升骑行时的操控响应性。

　　不同于街车采用的整体铸造轮毂，这款适配探险车型的轮毂在结构上更侧重复杂路况的适应性，所有的安装定位面都考虑了户外使用的防尘、防水需求，中心轴孔位置预留了油封安装槽，能够防止骑行过程中泥水进入轴承位置，延长后轮轴承的使用寿命。每个辐条安装凸台的角度都经过精准计算，保证辐条装配后与轮圈、轮毂的连接角度处于最优受力方向，避免辐条受到额外的弯曲载荷，提升辐条的使用寿命。
