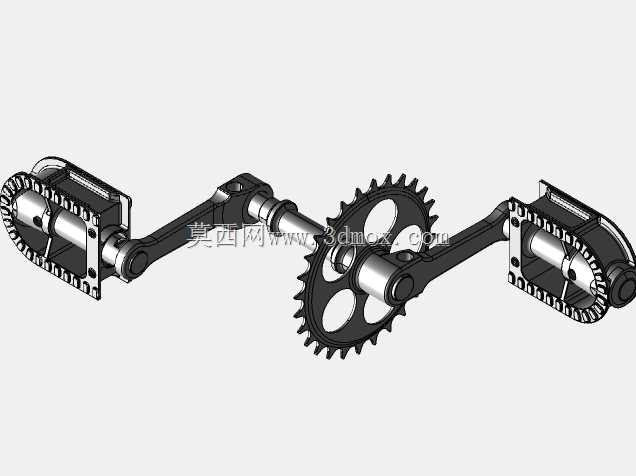

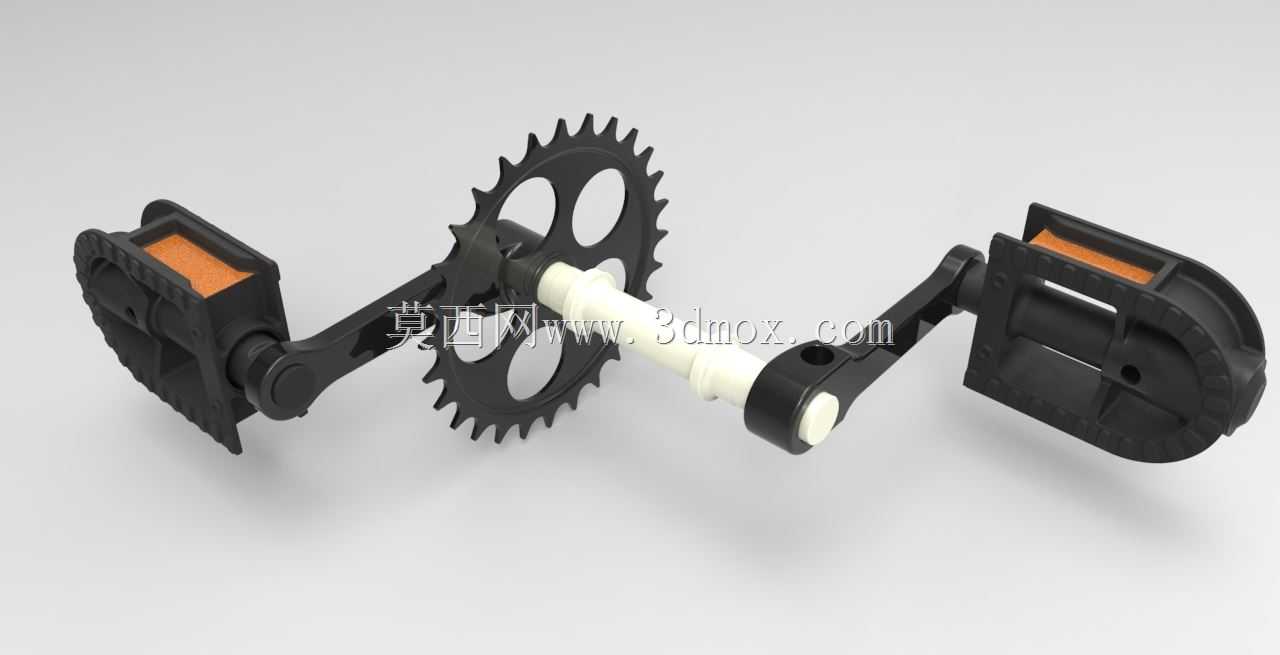

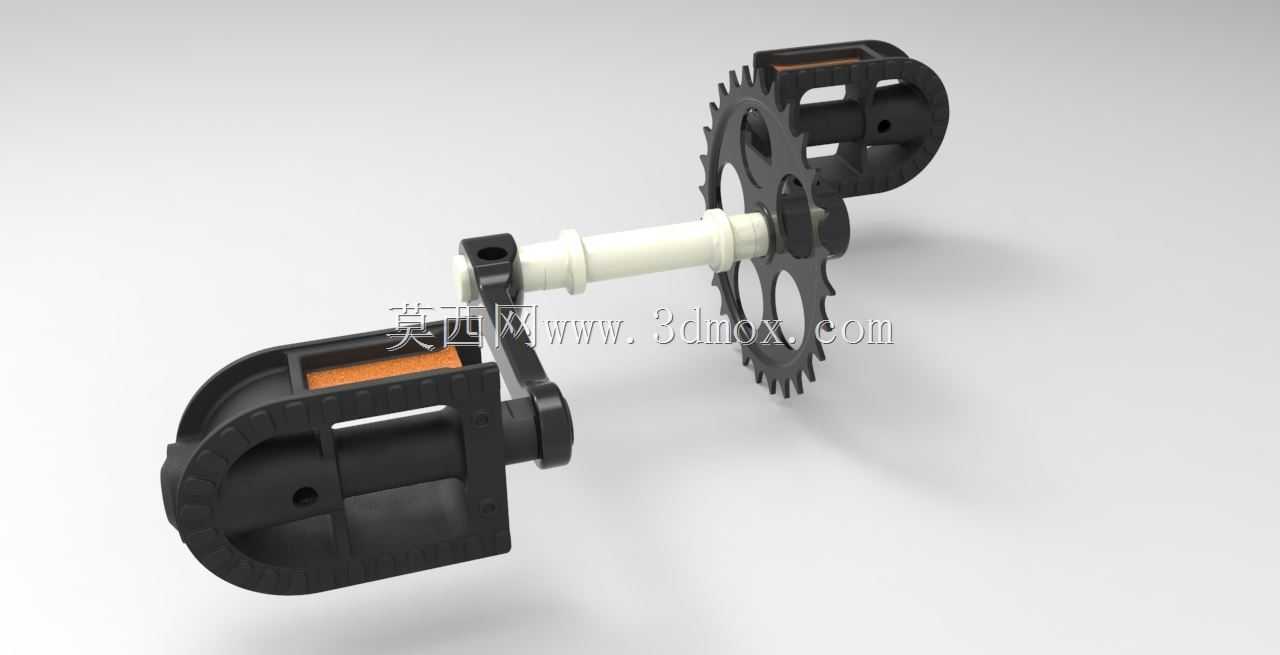

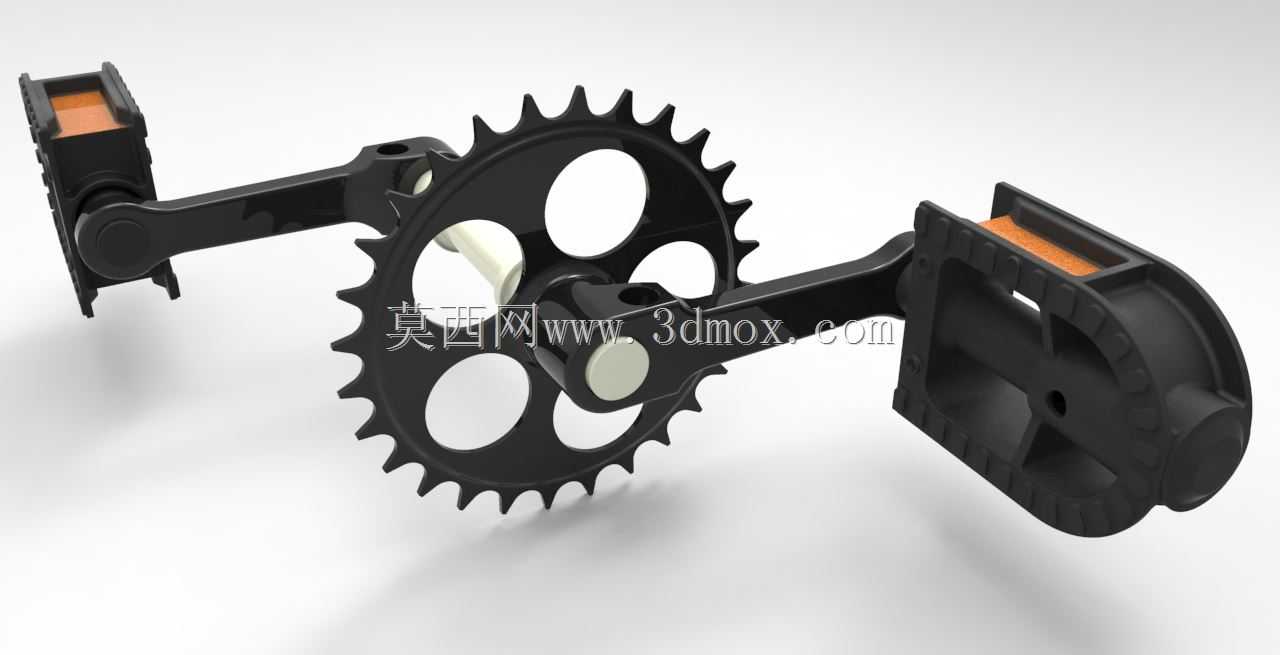

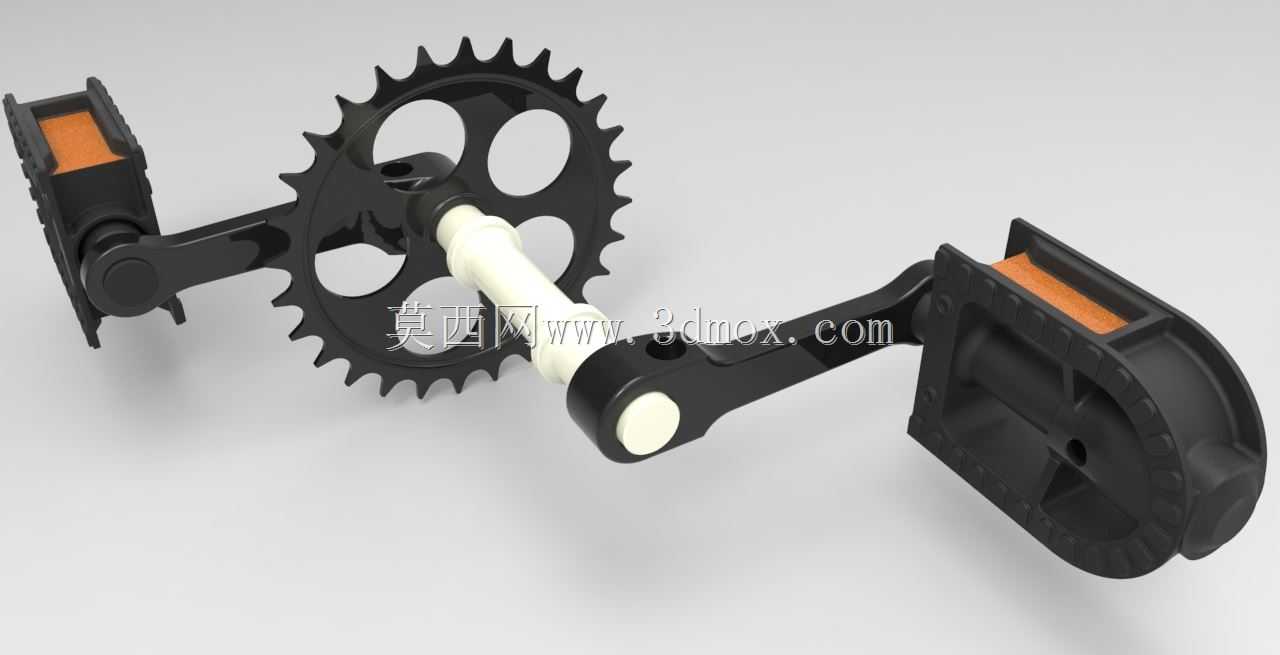

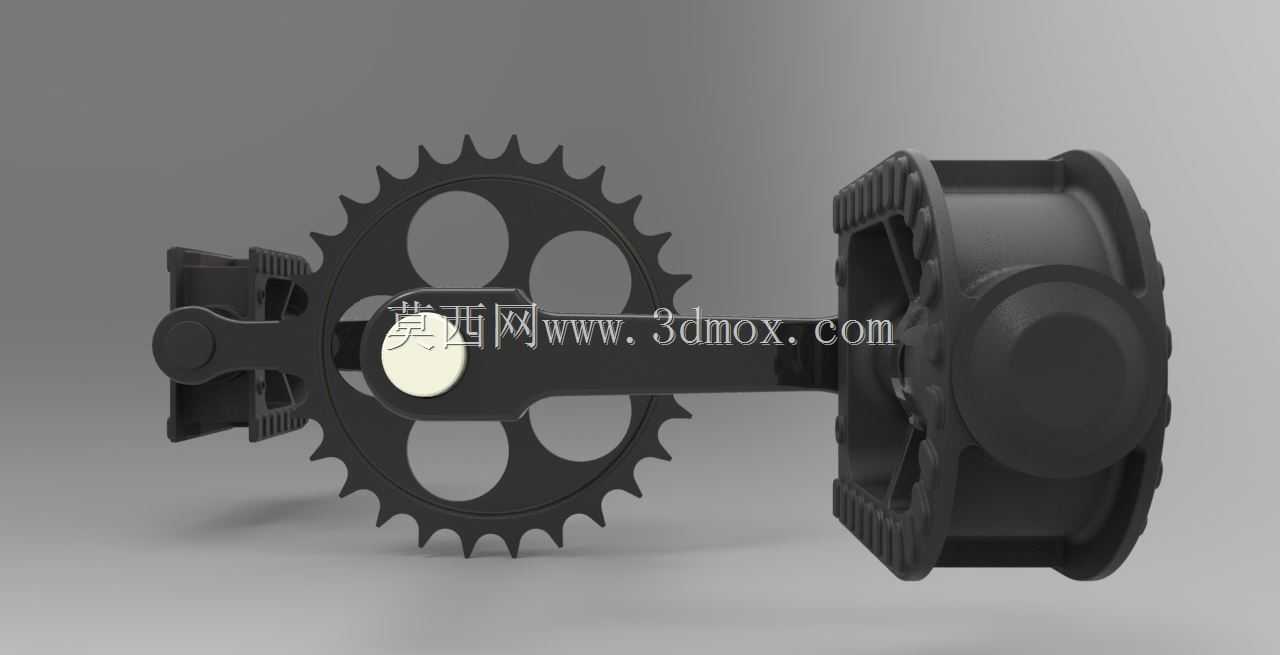

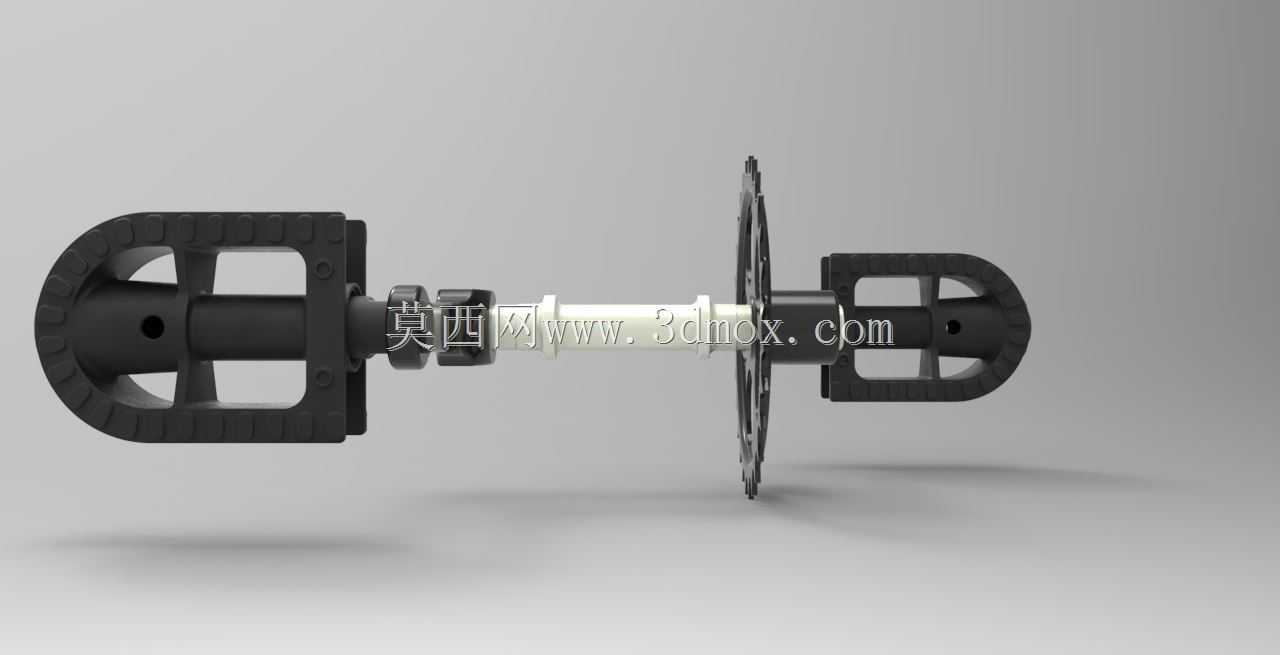

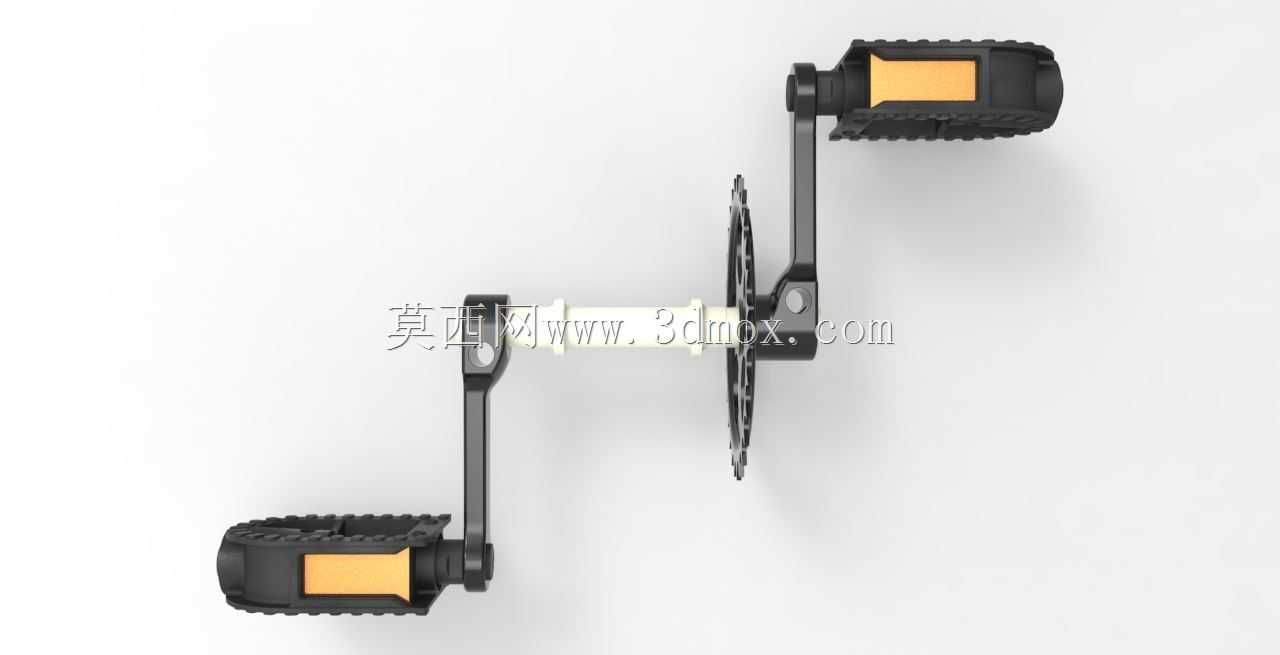

儿童脚踏车传动曲柄踏板组件结构

　　这套组件是儿童脚踏骑行类产品的核心动力输入部件，日常应用场景覆盖12寸到16寸轮径的儿童代步自行车、儿童平衡脚踏车、小型儿童游乐脚踏设施的动力传递环节，直接承接骑行者的脚部踩踏力，将往复的摆动力矩转化为链轮的旋转扭矩，最终通过链条传递给后轮驱动整车行进。从实际使用场景出发，这类组件的设计首先要适配低龄儿童的发力特点，儿童的脚踝力量、腿部踩踏力度远低于成人，且踩踏动作的轨迹稳定性差，经常出现偏载、侧向踩压、突然发力蹬踏的情况，因此整个组件的结构强度冗余、踩踏接触面的防滑设计、转动副的旷量控制都和成人自行车配件有明显区别。

　　从功能特性来看，组件两端的脚踏主体采用带防滑凸点的踩踏面设计，表面嵌入的高摩擦系数嵌块可以避免儿童穿软底鞋、光滑鞋底踩踏时出现打滑，脚踏的踩踏面宽度比成人脚踏窄15毫米左右，刚好适配儿童脚掌的尺寸，不会因为脚踏过宽导致儿童脚部外撇，长期使用影响骑行姿态。脚踏和曲柄连接的转动副采用自润滑衬套结构，不需要定期加注润滑脂，适配童车产品低维护的使用需求，转动阻尼控制在极低区间，儿童轻微发力就能带动脚踏绕曲柄轴转动，不会出现卡滞导致的脚部磕碰。中间的链轮采用单速齿盘设计，齿形做了圆角钝化处理，避免儿童误触时被齿尖划伤，齿盘的齿数匹配童车的传动比需求，兼顾起步时的轻快感和平地骑行的转速区间，不会出现踩空或者蹬不动的情况。连接两侧曲柄的中轴采用阶梯轴结构，轴径变化处做了圆角过渡避免应力集中，中轴和曲柄的配合采用方榫连接结构，装配时只需要锁紧端部的紧固件就能实现无旷量固定，装配工艺简单，适合批量生产线的快速组装，同时后期维护拆卸也不需要专用的复杂工具。

　　设计思路上，整个组件优先考虑使用安全性，所有外露的结构边缘都做了R2以上的圆角处理，不存在尖锐的凸起、飞边，链轮外侧虽然没有额外加装护盘，但齿尖的厚度比成人链轮厚0.8毫米，且齿顶做了圆弧收边，即使儿童裤脚卷入、脚部意外碰到齿盘，也不会造成严重的划伤。曲柄的长度适配对应年龄段儿童的腿长范围，12寸童车适配的曲柄长度控制在89毫米，14寸适配102毫米，16寸适配114毫米，这套组件的曲柄长度刚好覆盖12-14寸童车的适配区间，安装时中轴的轴线距离车架五通安装面的尺寸控制在标准的42毫米，两侧曲柄的相位差严格控制在180度±0.5度，避免出现踩踏死点偏移、骑行时发力不顺的问题。安装边界方面，中轴和车架五通管的配合直径采用通用的34毫米口径，适配市面上绝大多数童车车架的五通安装尺寸，链轮的中心平面和后轮花鼓飞轮的中心平面偏移量控制在3毫米以内，保证链条传动时不会出现偏磨、掉链的情况，脚踏的螺纹采用标准的9/16英寸童车脚踏螺纹，左侧为反牙、右侧为正牙，骑行过程中随着踩踏力的作用会自动锁紧，不会出现骑行中脚踏脱落的风险。

　　从实际使用的可靠性角度出发，整个组件的受力薄弱点在曲柄和中轴的连接位置，设计时在方榫配合的根部做了加厚的加强筋结构，能够承受1200N的瞬时踩踏冲击载荷，即使儿童站在脚踏上上下晃动、突然发力蹬踏，也不会出现曲柄断裂的情况。脚踏的主体采用增强尼龙材质，重量比金属脚踏轻40%，同时具备足够的抗冲击性能，摔倒时磕碰不会出现碎裂变形，表面的防滑嵌块采用耐磨橡胶材质，经过上万次踩踏摩擦后摩擦系数衰减不超过15%，长期使用也能保持足够的防滑能力。链轮采用钢材冲压成型，齿面经过淬火处理，表面硬度达到HRC40以上，和链条啮合时的磨损量极低，正常使用情况下整个组件的使用寿命可以覆盖童车的全使用周期，不需要中途更换核心部件。
