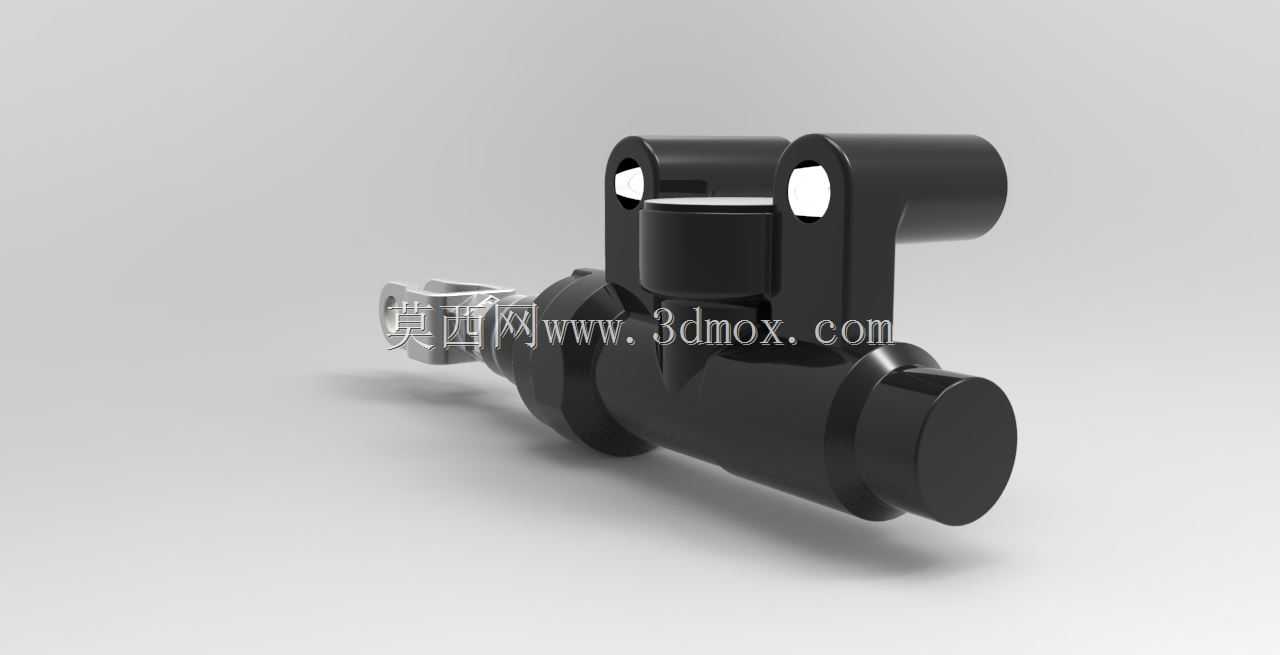

自行车单活塞后制动总泵结构设计

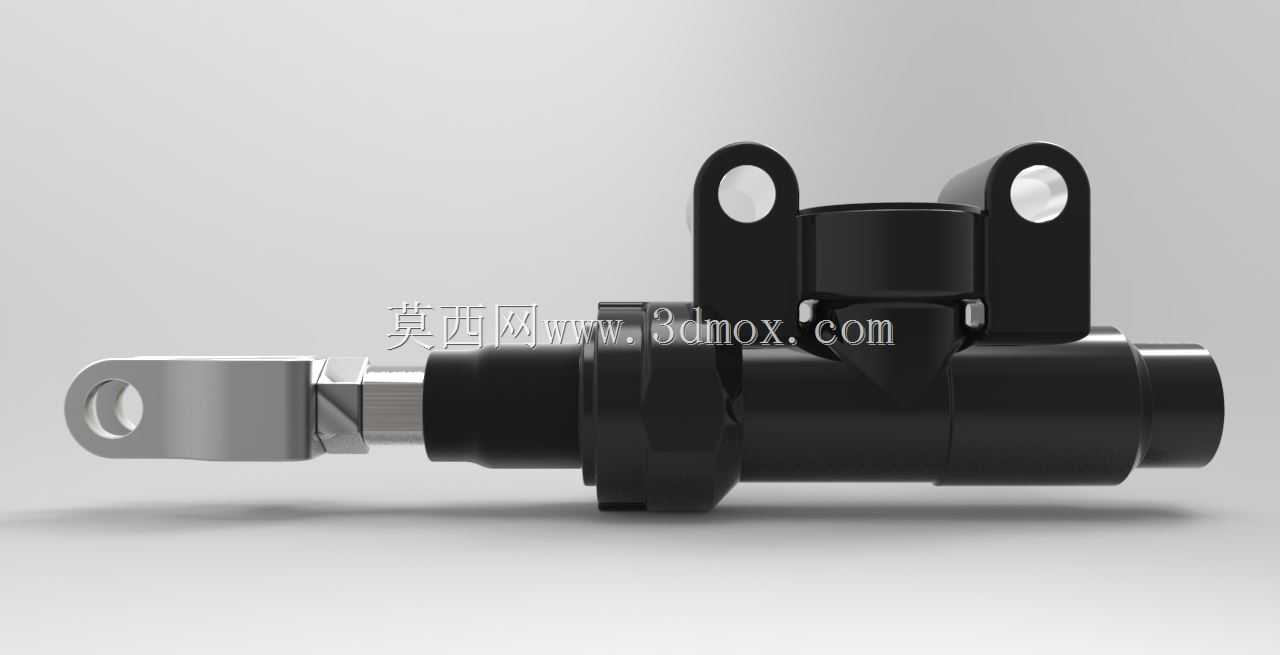

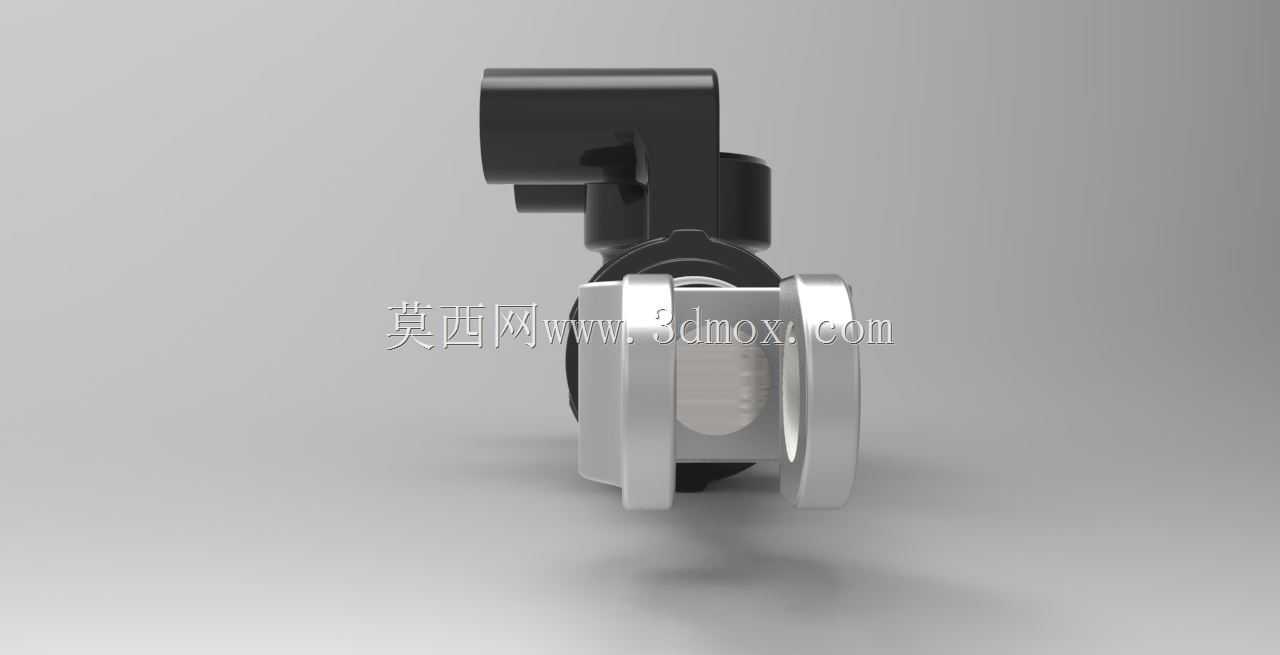

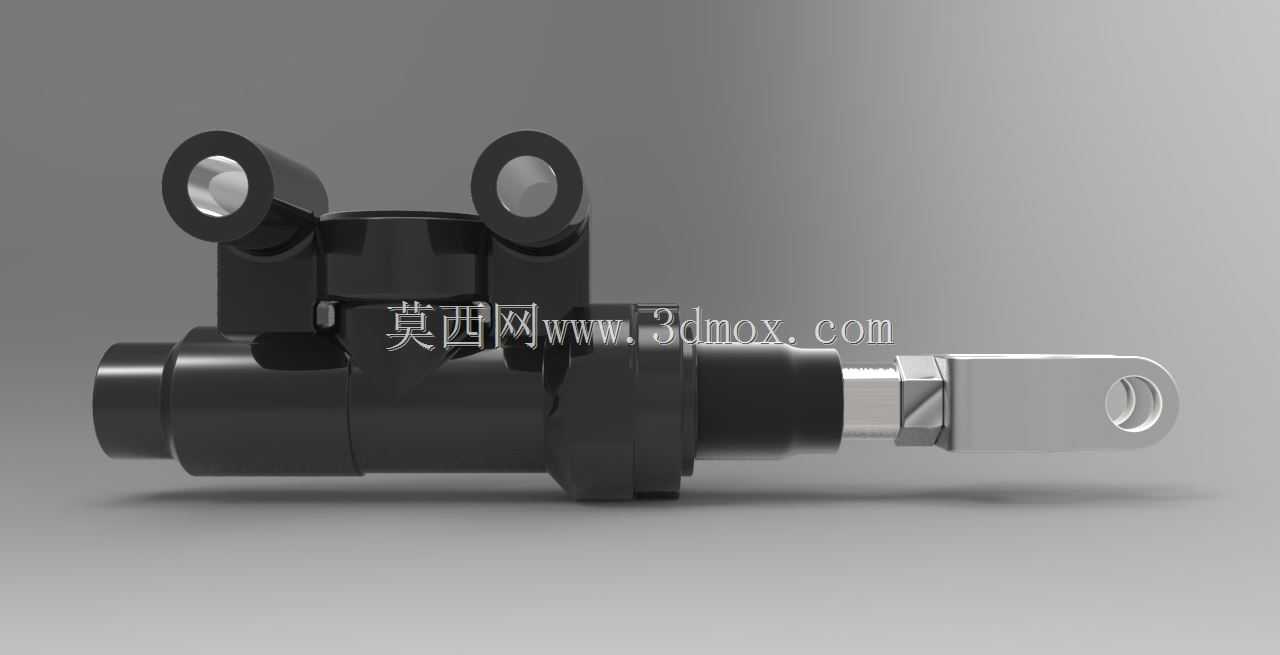

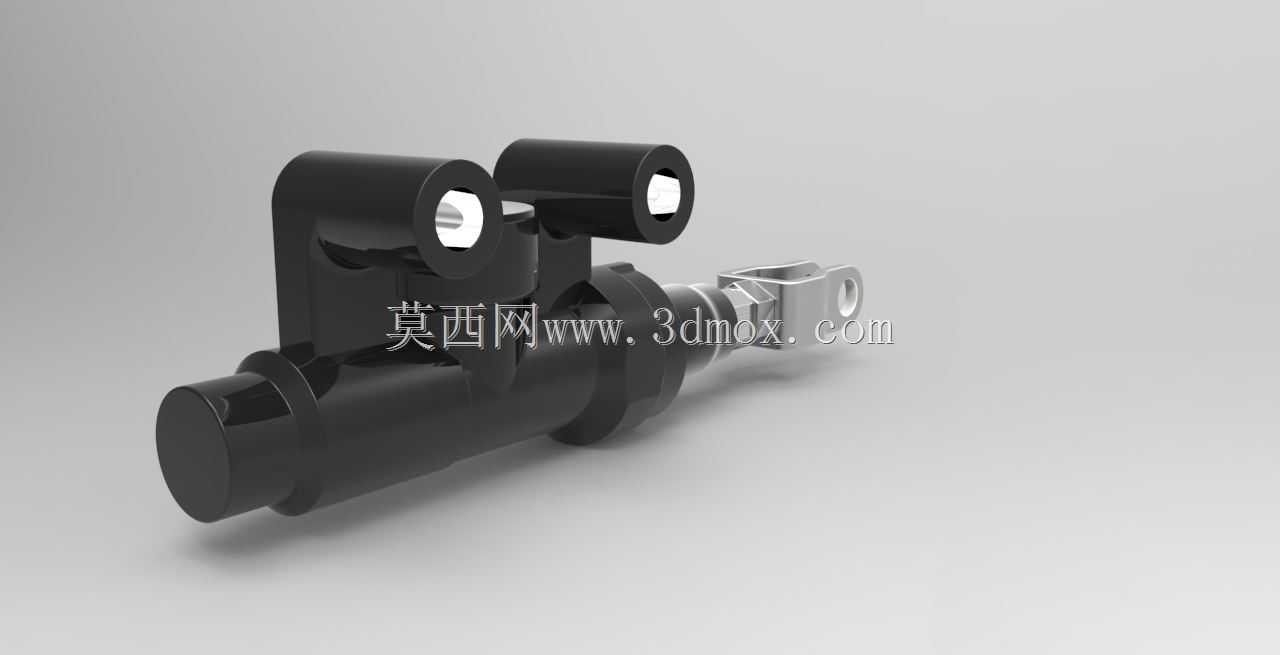

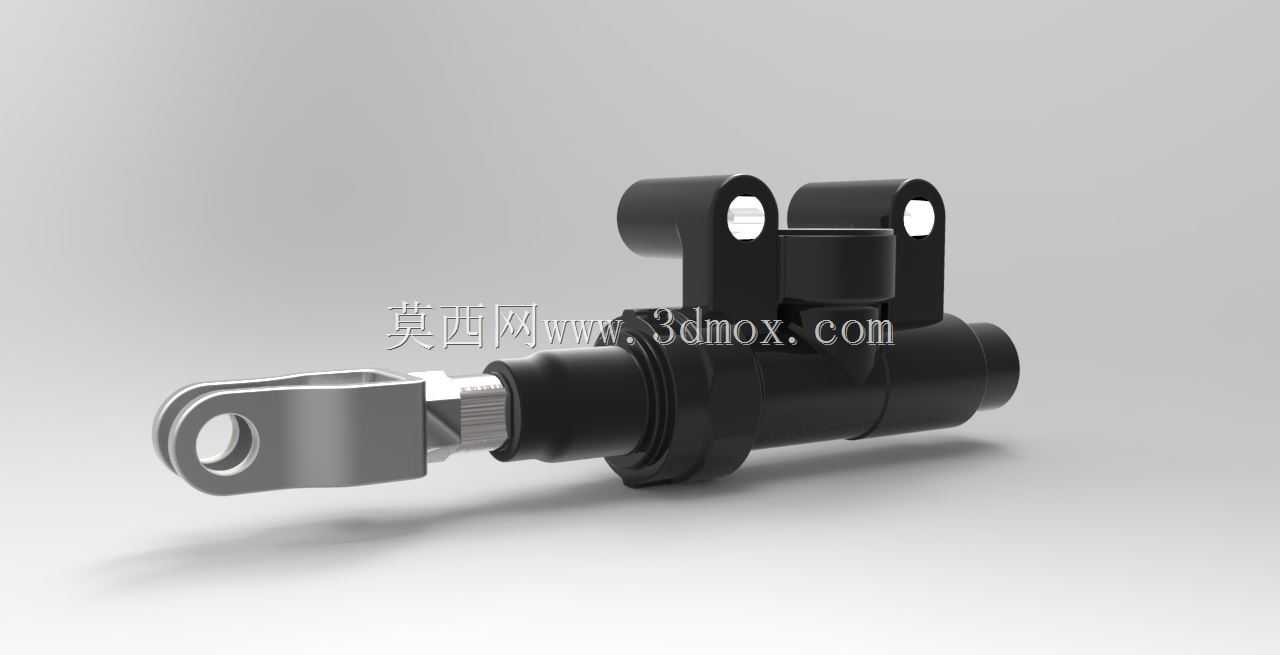

　　在两轮骑行装备的制动系统开发中，后制动总泵作为液压制动回路的核心压力输出部件，其结构合理性直接决定制动响应速度与制动力输出稳定性，单活塞结构的后制动总泵目前广泛应用在城市通勤车、入门级山地车及民用电动自行车的后制动回路中，相比双活塞结构，单活塞方案的加工成本更低、密封点位更少，后期维护的复杂度也相应降低，更适合面向大众消费级骑行产品的批量配套。从实际装车场景来看，该部件通常安装在车架后三角靠近五通的位置，或是整合在后平叉的预留安装位上，安装面设计有两个带衬套的固定孔，孔位间距符合主流自行车架的安装孔距标准，安装时通过M6标准螺栓与车架固定，固定点的衬套采用橡胶减震结构，能够过滤骑行过程中车架传递的高频振动，

　　避免泵体内部的密封件因长期振动出现早期磨损，延长制动系统的整体维护周期。从功能实现逻辑来看，该总泵的核心作用是将骑手捏下刹车手柄的机械推力，通过活塞的轴向移动转化为制动回路内的液压压力，将压力通过制动油管传递到后轮的制动卡钳，推动卡钳活塞夹紧刹车碟片或是抱紧刹车鼓，实现后轮的减速与制动。泵体内部的单活塞采用硬质阳极氧化铝合金材质，活塞表面的粗糙度控制在Ra0.8以下，与泵腔内壁的配合间隙控制在0.02-0.03mm之间，既保证活塞移动的顺畅性，又能避免间隙过大导致的液压油内泄，活塞上设置有两道密封槽，分别安装主密封皮碗与防尘密封件，主密封皮碗采用耐液压油腐蚀的丁腈橡胶材质，在活塞往复移动时始终保持泵腔的密封性能，

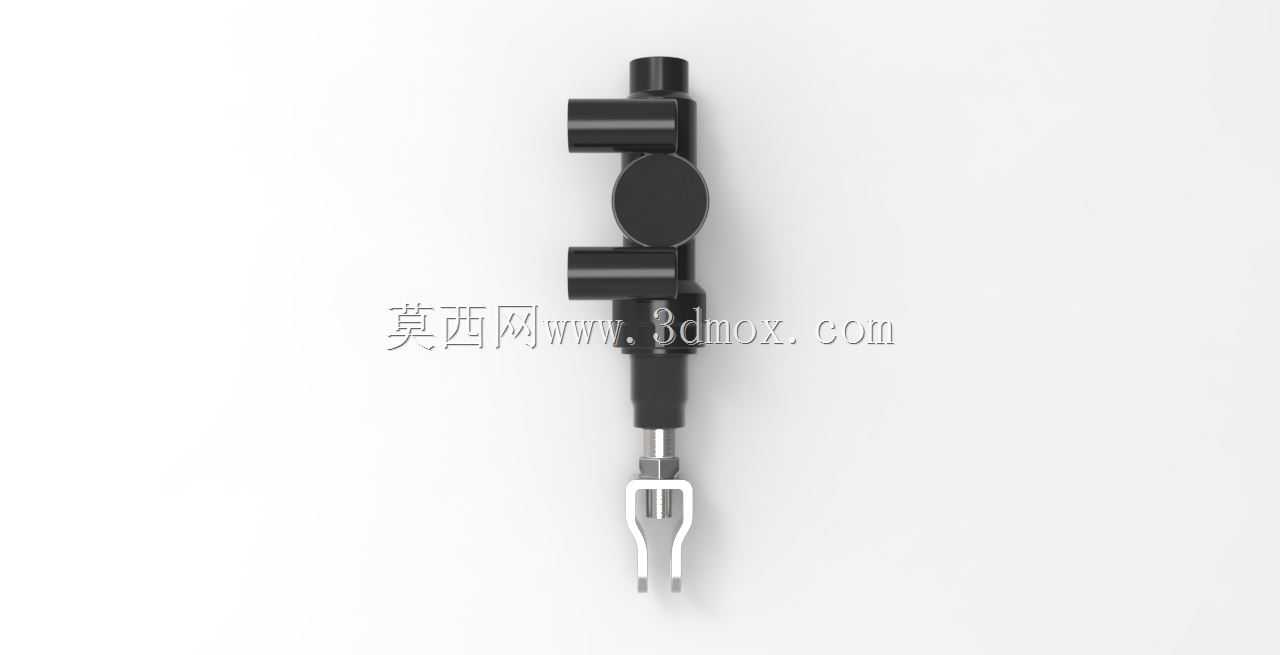

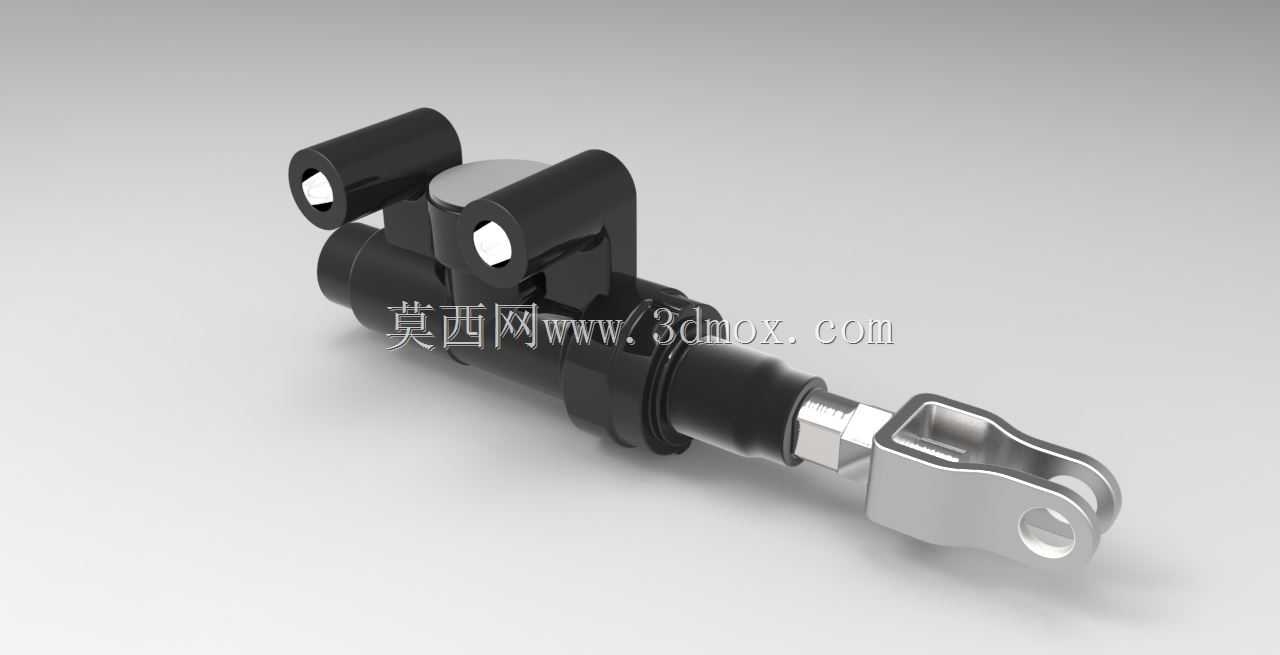

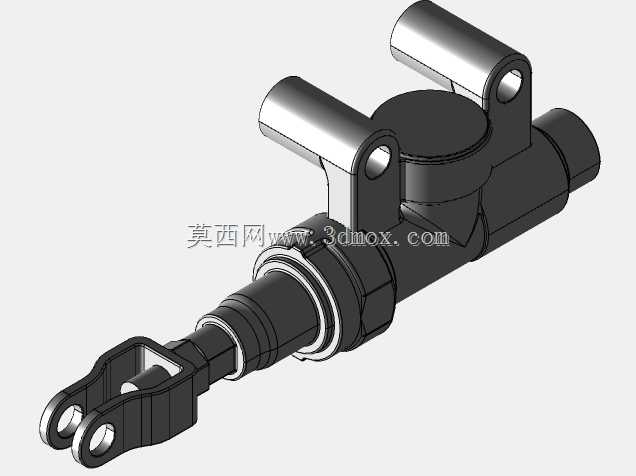

　　防尘密封件则能够阻挡骑行过程中带入的泥沙、水渍进入泵腔内部，避免活塞表面被杂质刮伤导致密封失效。泵体的进油口设计有快插式油管接头，接头处内置单向阀结构，当制动片磨损导致回路内油压不足时，储油杯内的制动液能够通过单向阀自动补充到泵腔内，无需频繁手动调整制动间隙，保证制动行程始终保持在合理范围内。从设计思路层面，该总泵的外形采用流线型的过渡设计，所有外露的棱角都做了R2以上的圆角处理，一方面能够避免安装与维护过程中尖锐棱角划伤操作人员，另一方面也能减少骑行过程中泥水在泵体表面的附着，降低部件被腐蚀的概率。泵体的出油端设计有叉形的连接接头，接头处的销孔与刹车手柄的传动推杆通过圆柱销连接，连接间隙控制在0.1mm以内，

　　既保证传动过程中没有虚位导致的刹车空行程过大，又能避免间隙过小导致的动作卡滞。在安装边界的尺寸设计上，该总泵的整体轴向长度控制在120mm以内，最大径向直径不超过35mm，安装后突出车架安装面的高度不超过45mm，能够适配绝大多数常规自行车架的安装空间，不会与后轮的辐条、飞轮或是挡泥板等周边部件产生运动干涉。泵体的储油腔采用半透明的工程塑料材质，能够直观观察到内部制动液的剩余量，方便日常维护时快速判断是否需要补充制动液，储油腔的盖子采用螺纹连接结构，盖子上设计有透气孔，能够平衡储油腔内部与外界的大气压力，避免活塞回位时储油腔内形成负压导致制动液无法正常供给。在实际的制动性能匹配上，该单活塞总泵的活塞直径设计为12.7mm，配合后轮卡钳的22mm活塞直径，能够实现1:3的制动力放大比，骑手仅需要施加较小的握力就能获得足够的后轮制动力，同时单活塞的结构设计使得制动力的输出更加线性，不会出现制动力突然爆发导致后轮抱死的情况，更适合日常通勤骑行的使用场景，能够有效提升骑行过程中的制动安全性。在结构细节的处理上，泵体与储油腔的连接位置采用超声波焊接工艺，焊接后的密封强度能够承受10MPa以上的液压压力，不会出现制动液渗漏的问题，所有金属部件的表面都经过镀锌钝化处理，能够适应雨天骑行、沿海高盐雾环境下的使用需求，避免部件过早出现锈蚀失效。
