FSAE赛车前后翼上方气流导流结构

　　在大学生方程式赛车的空气动力学开发流程中，前后翼上方的导流结构往往是容易被新手设计者忽略的关键部件，多数初版方案会把设计重心全部放在主翼、襟翼的攻角与翼型选择上，却忽略了翼面上方的气流梳理对整体下压力输出稳定性的影响。这套导流结构的核心作用，是在赛车行驶过程中约束前后翼上方的乱流扩散范围，避免轮胎卷起的湍流直接冲击翼面工作区域，同时引导上方高速气流按照预设路径流向车尾扩散器区域，形成连贯的气流通道，减少不同空气动力学套件之间的气流干涉。从实际赛道工况来看，赛车在高速过弯时会产生明显的侧倾，此时前后翼的工作迎角会发生动态变化，翼片上方的导流结构可以在侧倾角度达到6-8度的区间内，维持翼面上方气流的附着状态，

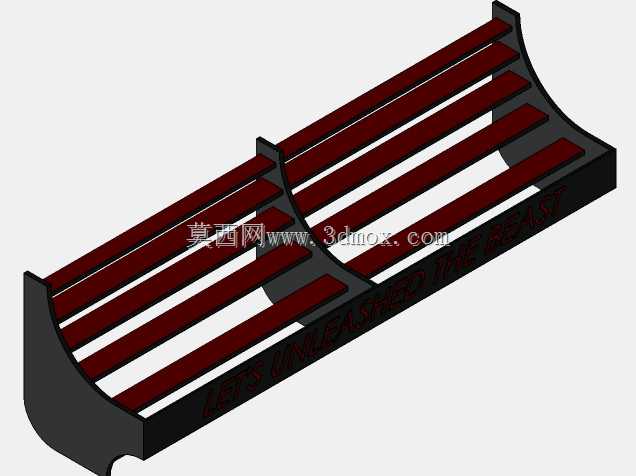

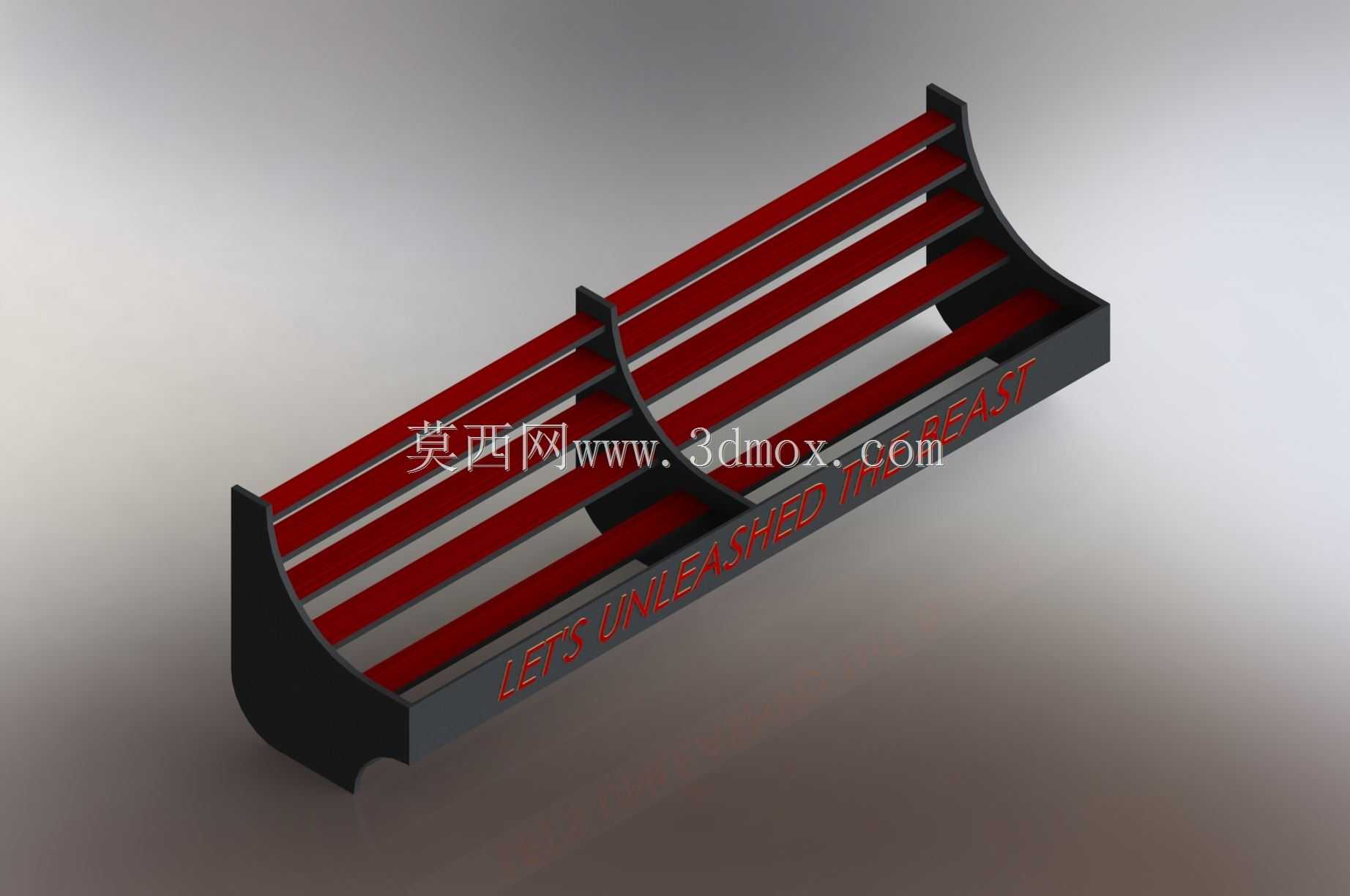

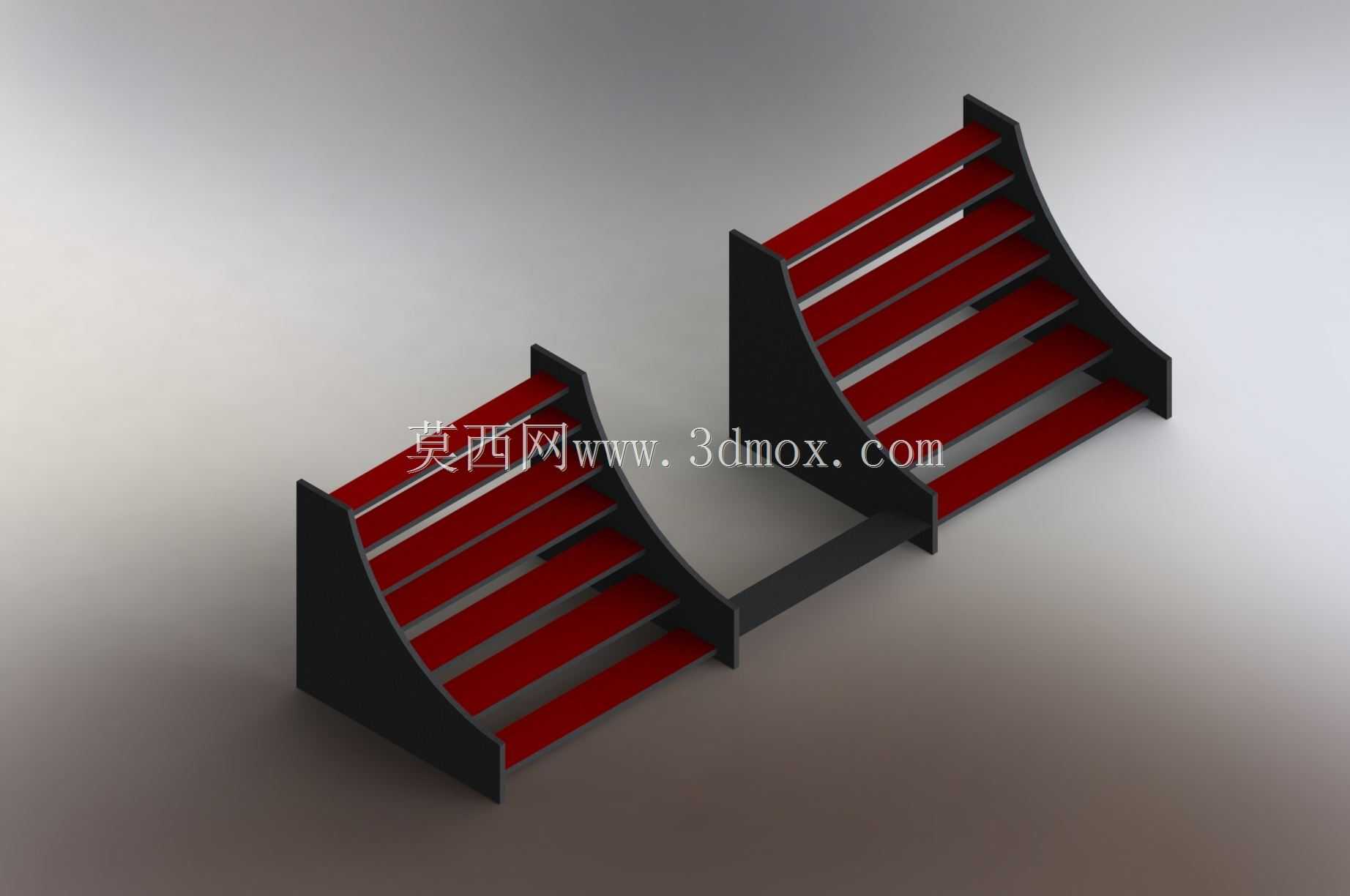

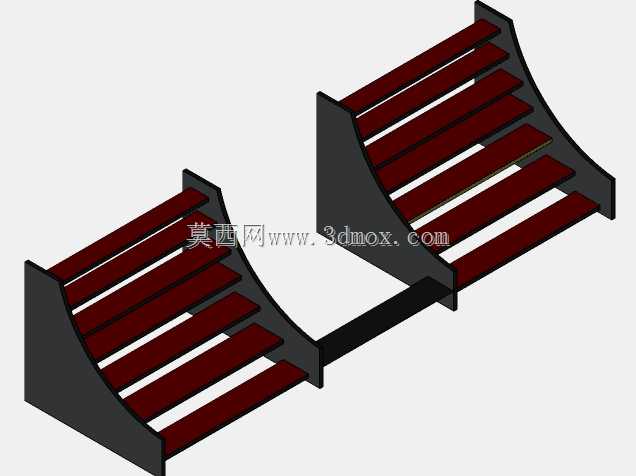

　　避免气流提前分离导致下压力骤降，这一点在连续组合弯的走线过程中尤为重要，能够让车手获得更线性的空气动力学反馈，减少转向特性的突变。设计过程中首先要明确安装边界，这套结构的底部安装面完全贴合前后翼的上翼面轮廓，两侧的弧形立板高度控制在主翼弦长的1/3区间内，既不会因为过高增加额外的迎风阻力，也不会因为高度不足无法起到气流约束作用。立板之间的横向导流板采用等间距排布，每片导流板的安装角度与主翼上表面的气流流向保持平行，避免在导流板自身前缘产生气流分离，导流板的厚度根据碳纤维铺层工艺的最小成型厚度设定，在保证结构刚度的前提下尽可能降低重量。结构的侧面轮廓采用与赛车侧箱上边缘顺滑衔接的弧形设计，当气流从车头经过前翼上方导流结构后，

　　可以顺畅流向侧箱散热通道入口，不会在翼片与侧箱的衔接区域形成涡流堆积，这一设计同时兼顾了散热效率的提升，减少了散热气流的进气阻力。在安装定位方面，这套导流结构的底部预留了与翼片本体粘接的定位台阶，安装时不需要额外在翼片上打孔，避免破坏翼片的碳纤维铺层结构，降低应力集中的风险，结构的整体重量控制在较低区间，不会给前后翼的安装支架带来额外的载荷负担。从功能特性来看，这套结构除了梳理气流之外，还能在赛车发生轻微碰撞时对翼片边缘起到一定的防护作用，避免轮胎带起的碎石直接冲击翼片的襟翼铰接结构，减少比赛过程中的套件损坏概率。设计时还考虑了不同天气工况的适应性，在雨天行驶时，导流板可以引导雨水顺着预设的导流槽流向翼片两侧，

　　避免雨水在翼面上方形成水膜影响气流附着效果。在实际的风洞验证环节，加装这套导流结构后，前后翼的下压力输出波动幅度在全车速区间内降低了近两成，高速状态下的阻力系数没有出现明显上升，说明导流结构的外形设计没有带来额外的气动损失，同时翼面后方的尾流湍流度明显降低，给车尾扩散器的工作创造了更稳定的来流条件。对于方程式赛车的空气动力学设计而言，这类细节结构的优化往往不需要大幅改动原有套件的整体布局，就能获得可观的性能提升，尤其是在规则限制下空气动力学套件的整体尺寸被严格约束的前提下，这类气流梳理结构的设计精度直接决定了整套空力套件的工作效率上限。
