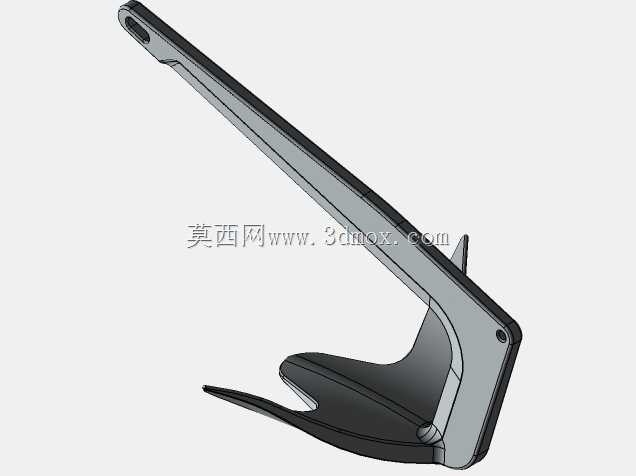

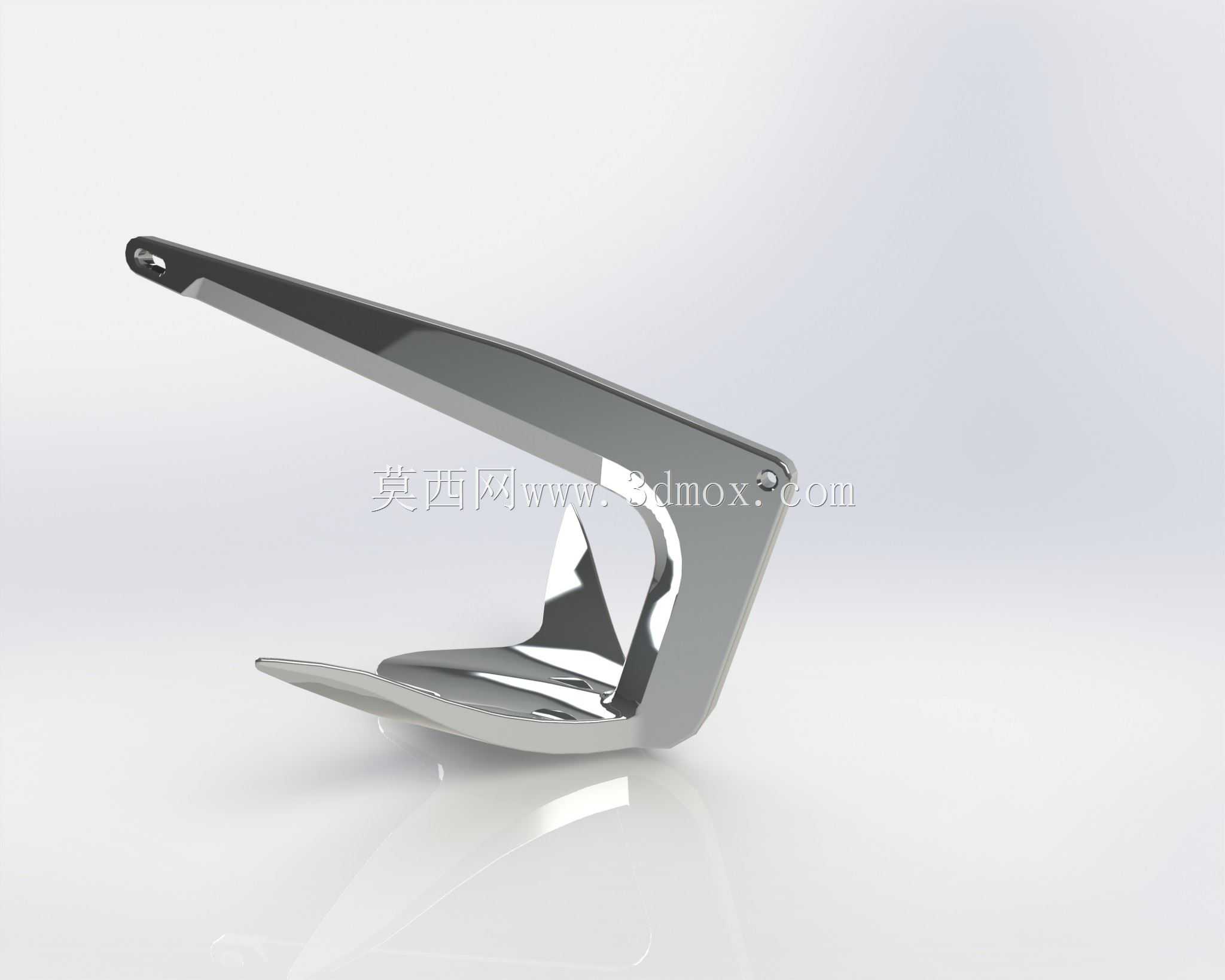

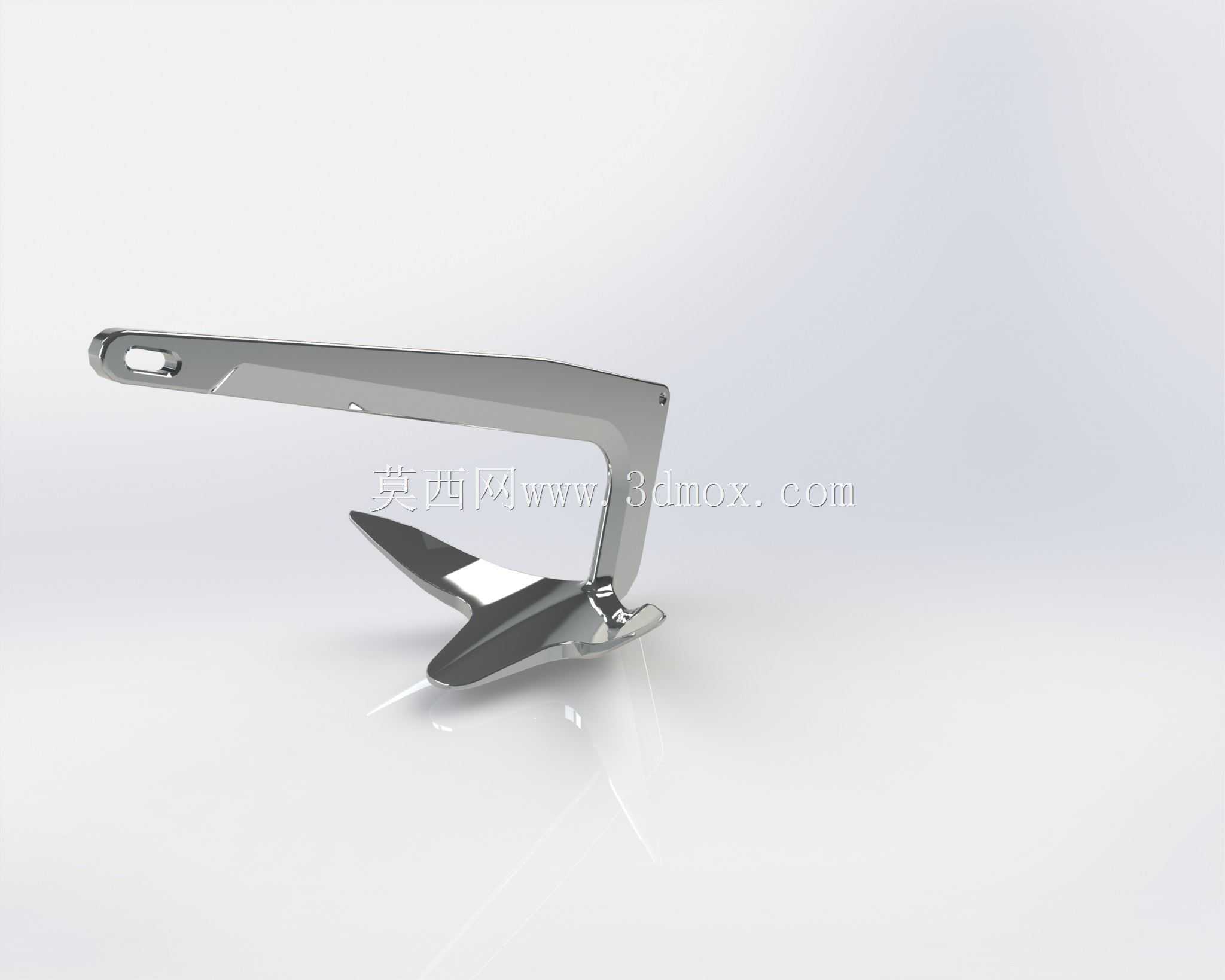

10公斤规格苏马尔式船用抛锚结构设计

　　这一点在浅水区停泊时优势格外明显——浅水区可供锚拖拽的行程有限，若是锚具入土行程过长，很容易出现走锚的情况。从结构细节来看，锚柄顶端的连接孔做了圆弧过渡处理，孔壁的厚度比锚柄主体板材厚2毫米，这个位置是锚具与锚卸扣连接的核心受力点，长期承受锚链的交变拉力，还有起锚、抛锚过程中的冲击载荷，加厚处理能有效避免孔位出现应力开裂，同时孔位的内径尺寸适配标准的12毫米直径锚卸扣，不需要额外加工转接件就能直接和常规小型船舶的锚链匹配，安装边界完全贴合现有小型船舶的锚系配套标准。锚爪的刃口做了15度的斜切处理，刃口的厚度控制在3毫米，既保证了切入泥沙层的锋利度，又不会因为刃口过薄在碰到水底碎石时出现卷边、崩裂的问题，在中小型船舶的近岸系泊、临时停靠作业场景里，锚具的抓附性能直接决定了停泊状态下的船体稳定性，尤其是10公斤级别的轻型锚，多适配长度在6到8米的小型作业艇、休闲游艇、内河渔业小艇，这类船舶的停泊水域多为近岸浅滩、内河航道边缘，水底多为泥沙混合质地，对锚具的入土角度、抓附力冗余、拖拽阻力表现都有明确的工程要求。苏马尔式锚的结构设计本身就偏向轻量化高抓力的方向，区别于传统霍尔锚的对称结构，这款10公斤规格的抛锚采用了单爪斜伸的主锚爪设计，锚柄与锚爪之间的夹角经过反复校核，当锚体接触水底后，在锚链的拖拽拉力作用下，锚爪能以极小的水平位移切入泥沙层，不需要过长的拖拽行程就能达到额定抓附力，

　　锚爪与锚柄的连接位置采用了一体化的圆弧过渡，没有额外的焊接接缝，整个锚体的应力分布更均匀，在承受侧向拉力的时候，不会在焊缝位置出现应力集中导致的结构断裂。很多人在选型轻型锚的时候容易忽略重心位置的设计，这款苏马尔锚的重心刻意偏向锚爪一侧，当锚体被抛投入水后，会自然以锚爪朝下的姿态沉落水底，不会出现锚柄平躺、锚爪无法接触水底的情况，这一点在风浪较大的水域停泊时非常关键，若是锚体落水后姿态不对，哪怕锚的抓力参数再高，也无法发挥应有的系泊作用。从实际使用的场景来看，10公斤的重量刚好适配单人操作的需求，船员在船舷侧抛锚时不需要借助额外的起重设备，单手就能完成抛投、收锚的操作，锚体整体的外形没有突出的棱角，在收锚的时候不会勾挂船舷的护舷、

　　甲板上的缆绳，日常存放的时候也可以直接卡在船首的锚架上，不需要额外做固定防护。设计过程中也充分考虑了不同水底质地的适配性，锚爪的展开宽度控制在220毫米，在泥沙质地的水底能获得足够的抓附面积，在带有少量碎石的硬质水底，锚爪的尖端也能卡入石块的缝隙中获得足够的抓附力，不会因为水底硬度较高就出现打滑走锚的问题。锚柄的长度设计为380毫米，这个长度刚好能保证锚链拉力的作用点与锚爪入土点之间形成足够的力臂，当船体受风流影响出现偏移时，拉力会顺着锚柄传递到锚爪位置，让锚爪越抓越紧，而不是把锚从泥沙里拖拽出来。和同重量的其他类型锚具相比，这款苏马尔式抛锚的抓重比能达到8到10倍，也就是说10公斤的锚体能提供80到100公斤的抓附力，

　　完全能满足小型船舶在6级风以下的停泊需求，不需要为了提升抓力刻意选择更重的锚具，变相降低了船首的载重负担，也减少了锚链的配套规格要求。在结构建模的过程中，所有的折弯角度都做了回弹补偿计算，锚柄的折弯处采用了大圆弧过渡，避免折弯过程中出现板材开裂的问题，同时整个锚体的外形流畅，没有多余的凸起结构，在起锚的时候锚体能顺着锚链的拉力顺利被拉上船，不会被水底的杂物、渔网勾挂，减少了起锚过程中的卡滞问题。对于小型船舶的使用者来说，锚具的可靠性是停泊安全的核心保障，这款10公斤苏马尔式抛锚的结构设计没有冗余的活动部件，不存在长期使用后活动轴锈蚀、卡滞的问题，日常维护只需要在使用后用清水冲洗掉表面的泥沙即可，不需要定期拆解润滑，非常适合非专业船舶用户的使用需求。在安装适配方面，锚架的支撑位置只需要预留400毫米的长度空间、250毫米的宽度空间就能完成安装，锚体与锚架接触的位置做了平面处理，存放时不会出现晃动、磕碰船首甲板的问题，锚链的连接位置位于锚柄顶端的中心线上，抛锚过程中锚体不会出现偏心旋转的情况，落水姿态更稳定。
