车载嵌入式JL音频媒体主机结构设计

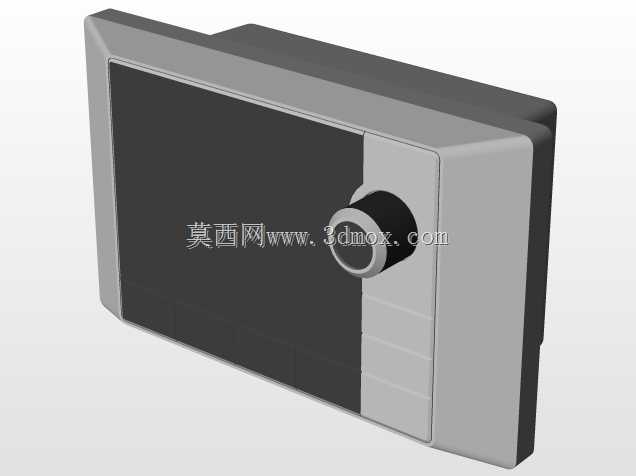

　　这款车载音频媒体主机的结构设计，首先围绕商用车驾驶舱的嵌入式安装场景做了边界适配，整体采用前装式面板卡接结构，面板外沿做了1.2mm的倒扣止口，适配驾驶舱中控预留的标准单锭安装开孔，安装后面板与中控台面的贴合间隙控制在0.3mm以内，避免行车过程中出现缝隙积灰、震动异响的问题。主机后侧的接线腔体做了阶梯式收窄设计，给后方的线束插接、走线预留足够的弯折空间，不会出现线束挤压导致的接插件松脱问题。

　　从实际使用场景来看，该主机主要适配工程车辆、货运车辆的驾驶舱影音与音频播报需求，正面的大尺寸显示区域可以同步显示音频曲目、收音频率、外接设备连接状态，屏幕周边的面板做了微弧面过渡，避免直角棱边在驾驶操作过程中剐蹭操作人员的手臂。侧面突出的旋钮结构做了分段式阻尼设计，旋钮外层包胶厚度2mm，旋转档位清晰，驾驶过程中盲操作时可以通过阻尼反馈确认调节幅度，不需要视线长时间偏离行驶路面，降低操作安全隐患。旋钮下方的面板区域预留了隐藏式按键位，做了同色哑光处理，日常状态下保持面板视觉整体性，需要操作时可以通过触感找到按键位置，兼顾美观与实用。

　　设计过程中针对车载工况的震动环境做了结构强化，主机内部的电路板固定柱做了十字加强筋，壁厚从常规的1.5mm提升至2.2mm，配合缓冲胶垫可以过滤行驶过程中来自底盘的高频震动，避免电路板元器件虚接、屏幕排线松脱的问题。面板与后壳的连接采用卡扣加螺丝的双重固定方式，卡扣分布在面板四周边沿，每间隔35mm设置一个卡扣，四角位置预留M2的自攻螺丝柱，既方便装配过程中的快速定位，也能保证长期使用下的结构连接强度，不会因为温差变化出现壳体脱开的问题。

　　主机的散热结构做了隐藏式设计，在后壳的上下两侧开设了倾斜式通风槽，通风槽的开口方向朝向车辆行驶的迎风侧，行车过程中可以利用自然气流带走内部功放模块产生的热量，不需要额外加装散热风扇，既降低了设备自身的功耗，也避免了风扇运转产生的电流杂音影响音频播放效果。通风槽内部做了防尘挡片结构，可以阻挡行车过程中带入的灰尘、毛絮进入设备内部，延长设备的维护周期。前面板的显示区域做了防眩光处理，表面的哑光涂层可以避免驾驶过程中阳光直射产生的反光，保证不同光线角度下都能清晰看清屏幕显示内容。

　　安装接口部分，主机后侧的接插件全部采用带锁止结构的车用标准接插件，插接到位后会有明显的卡扣锁止反馈，避免车辆颠簸过程中线束脱落，接插件的引脚定义做了防呆设计，不同功能的接插件采用不同的外形尺寸，装配过程中不会出现插错接口的问题。主机的整体重量控制在合理范围内，安装时只需要将主机推入中控开孔，面板边沿的倒扣会卡接在中控安装板的背面，不需要额外的固定支架，简化了现场安装的操作流程，后期维护拆卸时只需要用专用工具插入面板两侧的拆卸孔，即可将主机从开孔中抽出，方便检修更换。

　　从结构细节来看，旋钮的转轴部分采用了耐磨POM材质衬套，长期旋转操作不会出现磨损松旷的问题，旋钮的按压功能也做了力度适配，按压力度控制在15N左右，既不会因为行车震动出现误触发，也不需要过大的按压力度影响操作体验。面板表面的处理采用细咬花工艺，不容易残留指纹和划痕，长期使用后依然能保持整洁的外观效果。主机内部的音频模块做了独立的腔体隔离，避免电源模块的电磁干扰影响音频输出的音质，保证音频播报、音乐播放的声音清晰无杂音。
