全频段重低音扬声器结构设计方案

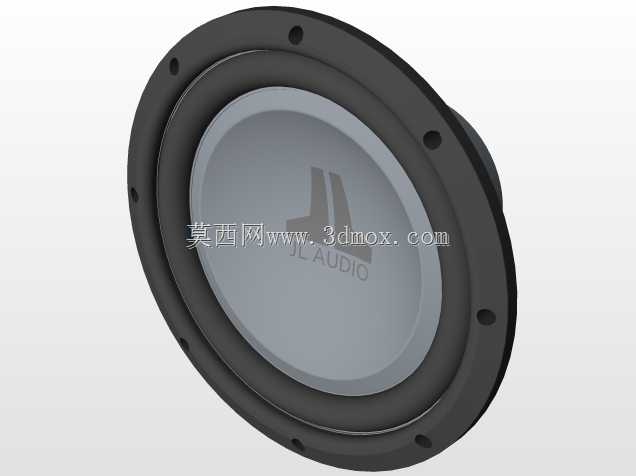

　　能够支撑足够大的线性运动行程，保证超低频段下的声压输出能力，同时折环的阻尼特性经过匹配调校，能够抑制振膜运动到行程极限时的分割振动，减少多余的谐振杂音。盆架部分采用高强度注塑一体成型结构，在保证整体刚性的同时控制了单元自重，盆架上预留的镂空结构一方面能够平衡振膜背部的空气压力，避免腔体内空气压缩形成额外阻尼影响低频下潜，另一方面也能给磁路组件提供足够的散热空间，长时间大功率工作时能够快速散去音圈产生的热量，降低音圈过热烧毁的风险。在安装边界设计上，单元外圈预留了标准的安装孔位，密封边采用软性橡胶材质，安装时能够和安装面板紧密贴合，避免低频声波从安装缝隙处泄露导致声短路，影响低频的量感输出。接线端子采用插拔式结构，在专业扩声、车载影音、家庭影院、户外演出等场景中，低频发声单元的性能直接决定整套音频系统的声场厚度与氛围感，本次拆解呈现的超低音扬声器结构，针对大动态低频信号的重放需求做了针对性的结构优化，区别于常规全频单元的设计逻辑，整套结构从振膜运动行程、磁路驱动力、腔体气流导向、安装适配性多个维度做了平衡设计。从结构组成来看，整套单元包含磁路驱动组件、振膜悬边系统、支撑盆架、接线端子、密封安装边几个核心部分，磁路部分采用对称式磁钢排布，能够有效降低大信号输入下的磁路非线性失真，让振膜在长行程往复运动时依旧保持均匀的驱动力输出，避免低频信号出现削波、发硬的听感问题。振膜部分采用复合材质锥盆设计，配合高顺性的折环悬边，

　　能够适配不同线径的音箱连接线，端子处做了防呆设计，避免安装时出现正负极接反的问题，导致相位偏差影响整体声场定位。从实际应用适配角度来看，该单元既可以作为独立低音炮的核心发声单元搭配密闭式或者倒相式箱体使用，也可以嵌入到全频音箱的箱体中作为低频补充单元使用，设计时预留的安装尺寸能够适配市面上多数标准尺寸的音箱开孔，不需要额外做定制化的开孔修改，降低了终端产品的装配难度。在结构设计的细节处理上，音圈骨架采用耐高温的轻质材质，既能够降低运动部分的整体重量提升瞬态响应速度，也能够承受大功率下的持续高温，避免长时间大音量工作时出现骨架变形的问题。定心支片的波纹结构经过多轮调校，能够在振膜做长行程运动时提供稳定的径向支撑，

　　保证音圈始终在磁隙的中心位置运动，不会出现擦圈的问题，同时定心支片的顺性和折环顺性做了匹配，让整个振动系统的谐振点落在设计的目标频段内，保证低频下潜深度达到预期指标。磁路部分的华司和T铁采用高导磁材质，能够让磁钢的磁力线更集中地穿过音圈缝隙，提升磁能利用率，在相同磁钢用量的情况下获得更高的驱动力，提升单元的换能效率。在气流导向的设计上，盆架背部的镂空开孔位置和开孔大小经过匹配，能够让振膜背部运动时推动的气流顺畅排出，不会在盆架内部形成紊流产生风噪，即使在大动态低频信号输出时，也不会因为气流扰动产生多余的杂音。从装配工艺角度来看，整套结构的各个零部件都采用模块化设计，磁路组件、振动系统、盆架之间的配合公差控制在合理范围内，

　　生产装配时可以通过工装快速定位粘接，提升批量生产的装配一致性，降低生产过程中的不良率。对于结构设计从业者来说，该模型完整呈现了动圈式低音扬声器的典型结构逻辑，各个部件之间的配合关系、安装定位特征都做了完整还原，可以作为电声产品结构设计的参考样本，也可以用于音频设备整机装配时的干涉检查，提前预判安装过程中可能出现的配合问题，减少实际打样的迭代次数。在选型适配时，需要结合目标箱体的容积、倒相管参数来匹配单元的谐振参数，保证单元和箱体配合之后能够获得平坦的低频响应曲线，避免出现低频轰头或者下潜不足的问题，安装时需要注意单元和箱体之间的密封处理，所有安装孔位需要均匀锁紧，避免因为受力不均导致盆架变形，影响振动系统的正常运动。
