船舶系泊用大抓力霍尔锚结构设计

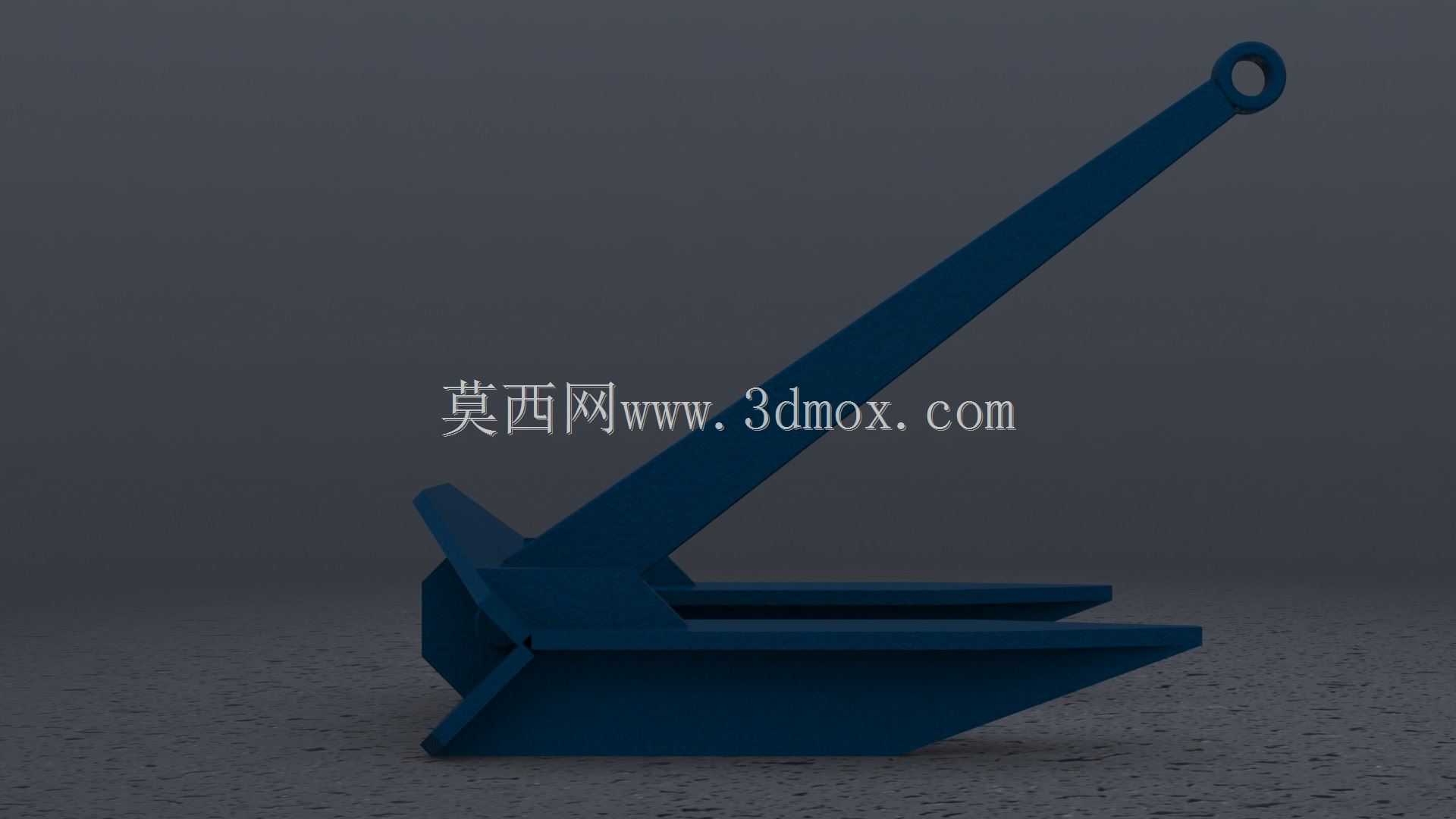

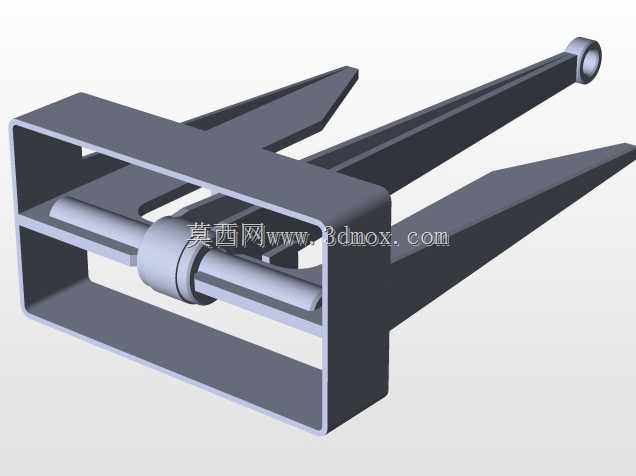

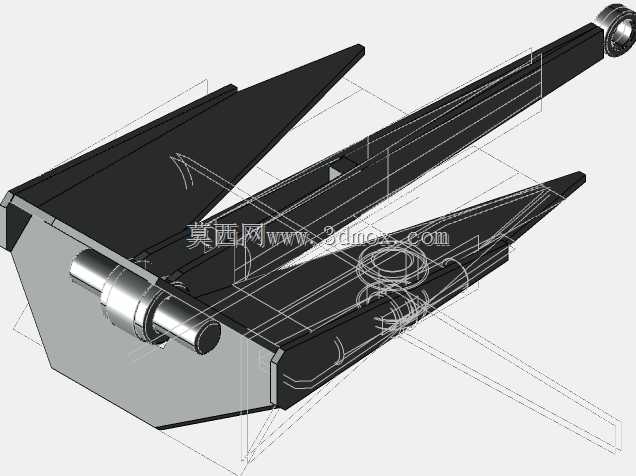

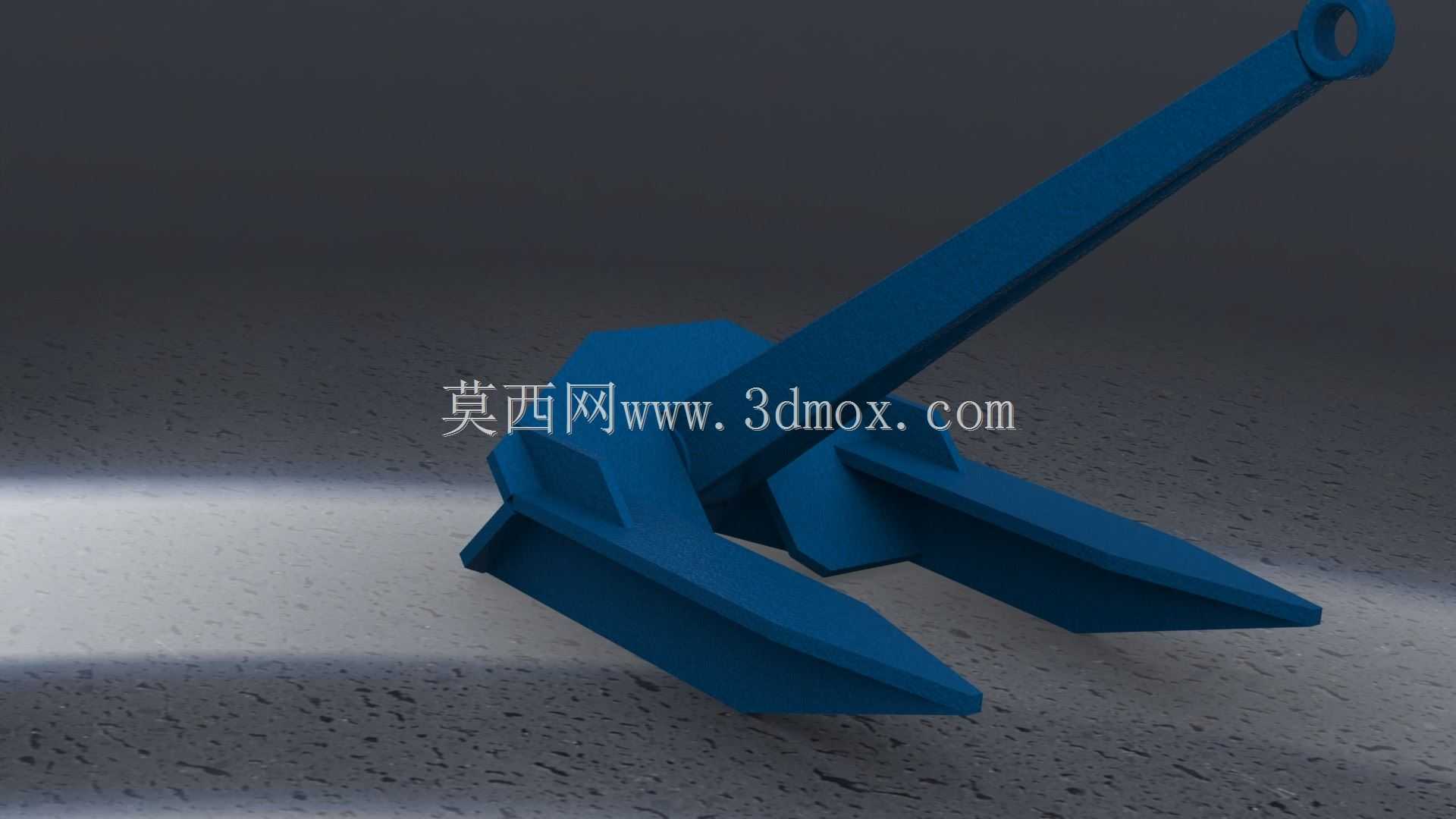

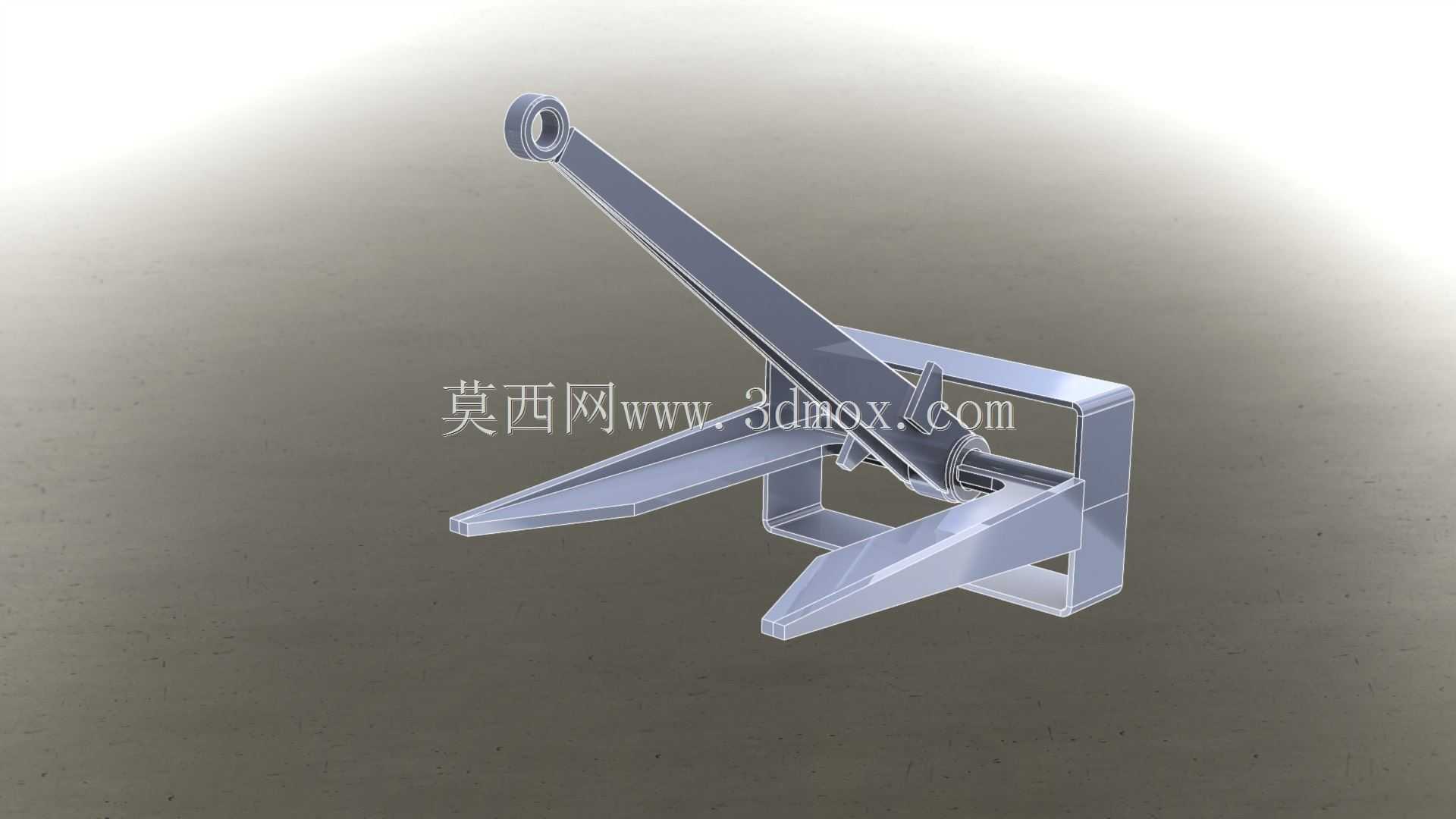

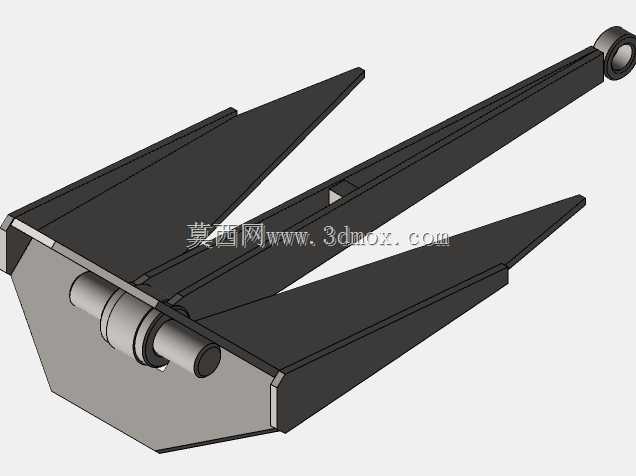

　　这款锚具的结构设计核心围绕浅海与内河船舶的临时系泊需求展开，区别于传统无杆锚易走锚、抓重比偏低的问题，整体采用对称式双爪布局，锚爪与锚柄的铰接间隙控制在0.8-1.2mm区间，既保证锚爪接触海底时能顺利完成啮土动作，又避免间隙过大导致起锚时卡滞。锚冠位置的方形框架结构是整个设计的关键受力点，框架内侧做了15°的导向倒角，当锚链拉力通过锚环传递到锚柄时，锚冠会先接触海床面，在拉力作用下带动锚爪向下偏转，最快可在拖拽3倍锚长距离内完成入土抓附，抓重比能稳定维持在4-6区间，适配泥沙质、砾石质等多数内河及近岸海床地质。

　　从安装边界来看，锚柄顶端的锚环内径按照配套锚链直径的1.2倍设计，锚环与锚柄的连接采用整体锻造后镗孔穿销的结构，销孔配合公差选H8/f7，既保证锚环可在垂直面内自由转动适应不同锚链角度，又不会出现横向窜动磨损。锚爪的入土角度设计为32°，这个角度是经过多轮土力学仿真验证的最优值：角度过小会导致锚爪无法切入硬质土层，容易顺着海床滑移；角度过大则会让锚爪入土过深，起锚时需要的拉力超过锚机额定负载，甚至出现锚爪折断的风险。两个锚爪的对称度公差控制在0.5mm以内，避免单侧受力导致锚体翻转，失去抓附能力。

　　在实际船舶应用场景中，这类锚具主要适配百吨级内河货船、小型交通艇以及近岸作业的工程船舶，日常停泊时将锚从船首锚链筒抛出，依靠锚机控制锚链放出长度，通常抛锚水深与锚链长度比例控制在1:3到1:5之间，就能保证锚体完全啮入土层，抵御常规水流与风载荷对船舶的冲击。起锚时通过锚机收卷锚链，当锚柄被拉到垂直位置时，锚冠的框架结构会抵住海床形成杠杆支点，顺势将锚爪从土层中拔出，不会出现锚爪勾住海底礁石、杂物难以回收的问题。

　　结构细节上，锚爪的刃口部分做了3mm的圆角强化处理，避免长期使用中刃口磕碰礁石出现崩裂，同时减少入土时的阻力；锚柄的截面采用渐变式工字形结构，从锚环位置到锚冠铰接位置，截面厚度逐步增加，匹配拉力传递过程中的应力分布，在保证整体强度的前提下尽可能降低锚体自重，减少锚机的负载以及船舶航行时的载重负担。锚冠框架的四个边角都做了圆弧过渡，避免抛锚、起锚过程中框架边角磕碰船体外板，刮掉船体防腐涂层。

　　从设计逻辑来看，整个锚体没有多余的冗余结构，所有曲面和棱角的设计都服务于抓附性能与回收便利性，铰接位置的销轴采用不锈钢材质，配合注油孔设计，日常维护时只需要定期注入润滑脂，就能保证铰接位置转动灵活，不会因为海水锈蚀出现锚爪无法偏转的问题。锚体的重心设计在锚冠中心偏下位置，保证锚在入水下沉过程中始终保持锚爪朝下的姿态，不会出现锚体平躺、锚爪无法接触海床的情况，大幅提升抛锚的一次成功率，减少船员重复抛锚的操作强度。
