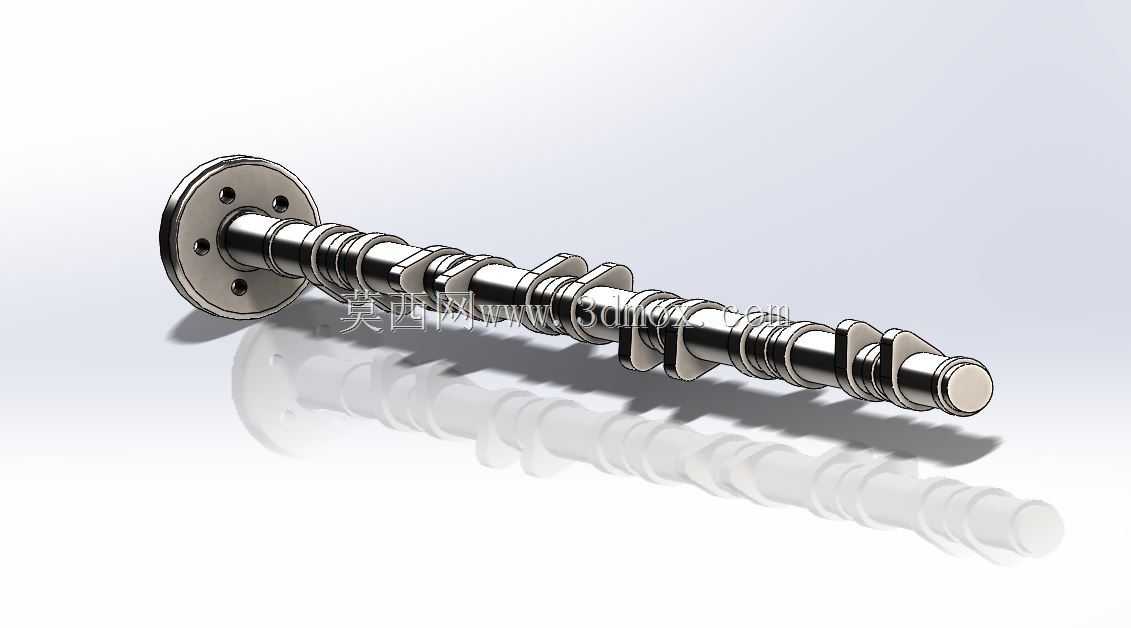

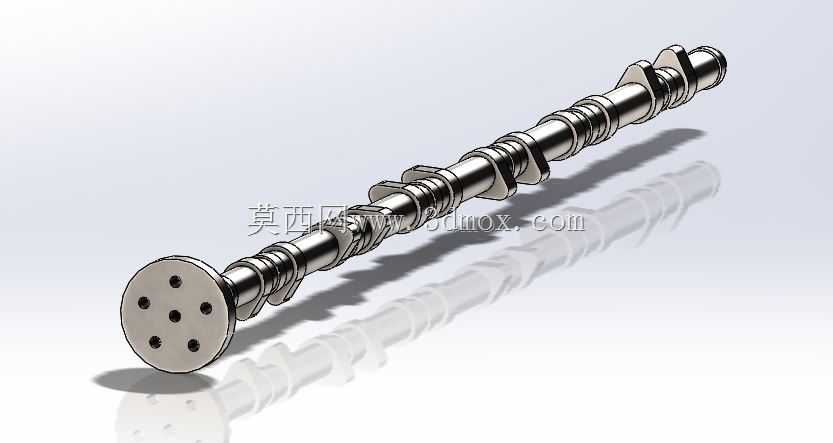

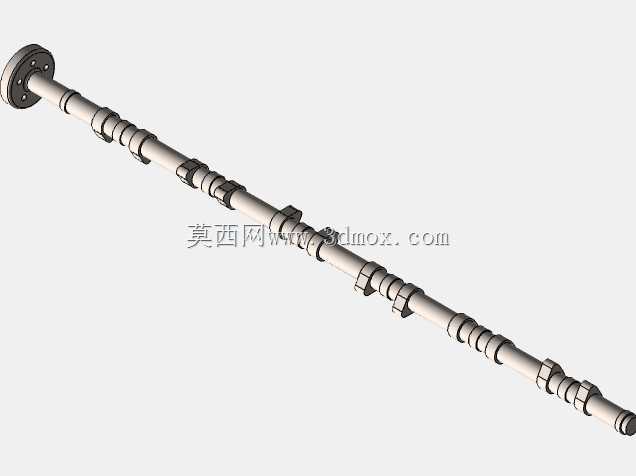

V12发动机进排气控制凸轮轴结构设计

　　在大排量高性能内燃机的配气系统设计中，凸轮轴是直接决定进排气时序、气门升程曲线的核心执行部件，V12机型因气缸列数多、发火间隔角小，对凸轮轴的相位精度、型线一致性、支撑刚度的要求远高于常规直列四缸、V6机型。这款凸轮轴针对V12发动机的12个气缸进排气控制需求设计，整体采用一体式合金锻钢坯料加工成型，轴身沿轴向依次布置多组进排气凸轮桃片，相邻桃片的相位角严格对应各气缸的发火顺序，确保每一个气缸的进排气门开启、关闭时刻与活塞运行行程精准匹配，避免出现气门干涉活塞、进排气重叠角异常导致的动力损失或排放超标问题。

　　从实际装车应用场景来看，这类凸轮轴多用于大排量豪华乘用车、高性能赛车、大型固定动力机组以及特种船舶动力的V12机型上，工作过程中需要长期承受气门弹簧的周期性交变载荷，同时在发动机高转速工况下，凸轮桃片与气门挺柱之间的接触应力会达到极高水平，因此设计阶段在凸轮型线的过渡段做了等加速等减速曲线优化，既保证气门开启的速度满足大排量气缸的充气效率要求，又能降低桃片表面的接触冲击，减少挺柱与凸轮面的异常磨损。轴身的支撑轴颈采用等直径阶梯布置，相邻轴颈的同轴度公差控制在0.01mm以内，安装时可直接嵌入气缸盖的凸轮轴轴承座内，配合轴瓦形成稳定的回转支撑，避免长轴类零件在高转速下出现挠曲变形，影响配气相位的准确性。

　　设计过程中，凸轮桃片的轮廓是整个零件的核心，每一组桃片的升程段、缓冲段、回程段的曲率都经过配气动力学仿真验证，针对V12机型高转速下的气门弹簧颤振问题，桃片的缓冲段高度做了针对性调整，确保气门落座时的速度控制在合理区间，降低气门落座冲击带来的噪声与零件疲劳损伤。轴端的法兰连接盘采用六螺栓均布设计，与凸轮轴正时链轮或正时齿轮的定位止口采用过盈配合，安装时通过定位销保证凸轮轴与正时系统的初始相位准确，法兰盘的端面跳动公差严格控制，避免正时传动过程中出现相位偏差。轴身的润滑油道采用深孔加工成型，与各支撑轴颈、凸轮桃片表面的油孔连通，发动机运转时压力机油可通过油道直接输送到各个摩擦副表面，形成稳定的油膜润滑，减少干摩擦风险。

　　从安装边界来看，这款凸轮轴的轴向总长度匹配V12发动机单侧气缸盖的凸轮轴安装腔尺寸，各凸轮桃片的周向角度与对应气缸的气门位置完全对齐，轴颈的直径与气缸盖轴承座的孔径配合间隙符合内燃机设计的公差规范，不需要额外修改气缸盖结构即可完成装配。轴身的凸轮桃片表面经过淬火处理，表面硬度达到HRC55以上，具备足够的耐磨性能，可满足发动机全生命周期的使用要求。在实际的发动机台架测试中，这款凸轮轴可支持发动机在高转速区间维持稳定的进排气效率，保证各气缸的充气均匀性控制在3%以内，避免因各缸进气量差异导致的运转抖动、动力输出不平顺问题。不同于分体式组装凸轮轴，一体式锻造结构的凸轮轴不存在桃片与轴身连接松动的风险，在高负荷工况下的结构可靠性更高，适合大马力V12发动机的持续高负荷运转需求。设计时还考虑了发动机可变气门正时系统的适配性，轴端的连接结构可兼容VVT相位调节器的安装，不需要对轴身结构做额外修改即可实现配气相位的连续可调，进一步优化发动机在不同转速、负荷工况下的动力输出与燃油经济性。
