V12发动机皮带导槽结构设计

项目分类:发动机 发布时间:2021-11-04 ID:359653
  • V12发动机皮带导槽结构设计
  • V12发动机皮带导槽结构设计
  • V12发动机皮带导槽结构设计

  V型12缸发动机的前端轮系布局中,皮带导槽是约束传动皮带运行轨迹、避免皮带在高转速工况下出现跳齿、偏磨甚至脱带故障的关键结构件,这类部件的设计合理性直接影响发动机附件轮系的运行可靠性,尤其在大排量高性能发动机的宽转速区间运行场景下,导槽的限位精度、结构强度与安装适配性都需要经过多轮工况校核。从实际装车场景来看,V12发动机通常搭载于高端乘用车、大型特种作业车辆以及高性能动力机组,其前端轮系需要同时驱动发电机、空调压缩机、水泵、转向助力泵等多个附件,多楔带的总长度更长、运行张力波动更大,在发动机急加速、急减速以及高负荷运转时,皮带的横向振动幅度会明显提升,若缺少有效的导向约束,皮带很容易偏离带轮的基准槽位,轻则造成皮带侧面异常磨损、

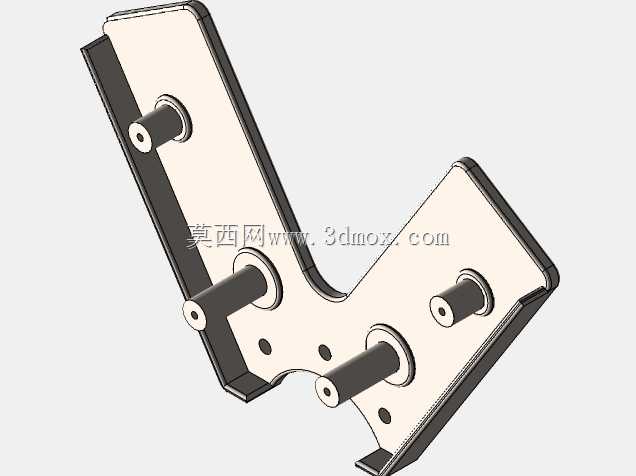

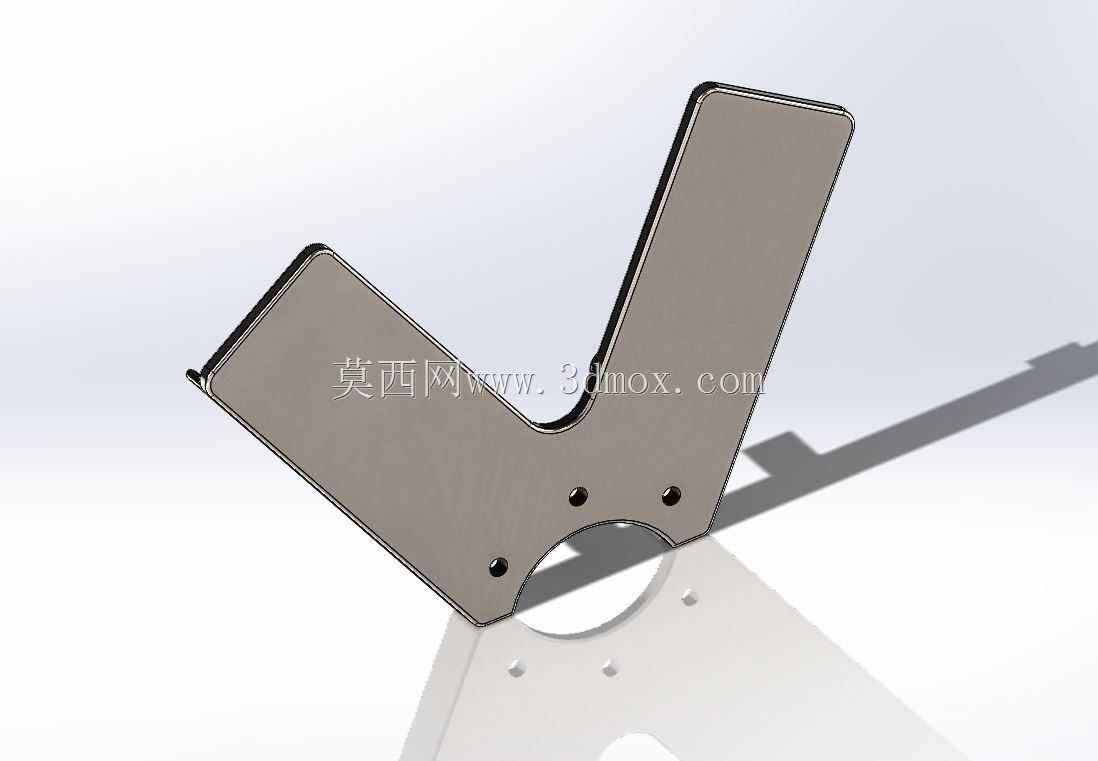

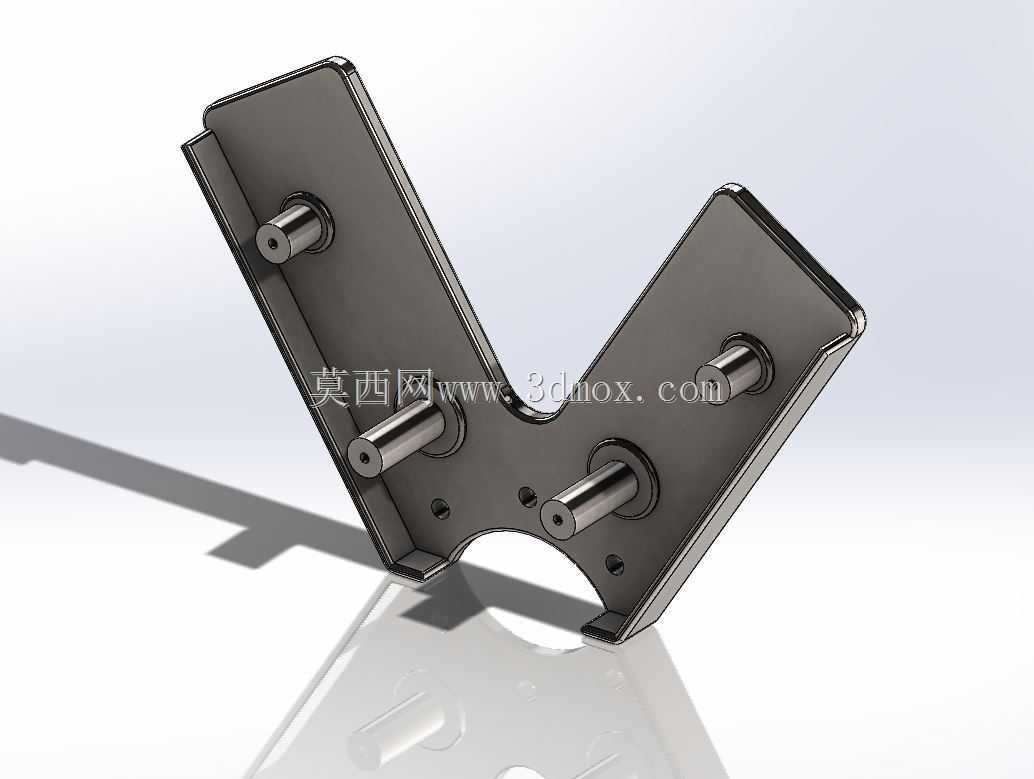

  缩短传动带使用寿命,重则导致皮带脱槽引发附件停转,造成发动机过热、转向助力失效等严重故障。这款皮带导槽采用V型对称布局,整体结构贴合V12发动机两列缸体之间的前端空间轮廓,主体采用冲压成型的高强度钢板作为基体,表面做发黑防锈处理,适配发动机舱内的高温、油污工作环境。四个带衬套的安装销轴分别对应缸体前端的四个安装点位,销轴与基体之间采用过盈压装配合,衬套选用耐磨铜基材质,既可以保证安装时的定位精度,也能避免长期振动下安装孔出现磨损扩孔的问题。导槽的两个导向臂的内侧面做了圆弧过渡处理,导向面与皮带侧边的间隙控制在1.5-2mm之间,既不会对皮带正常运行造成额外摩擦阻力,也能在皮带出现横向窜动时及时提供限位约束,

  导向边缘做了R2的圆角钝化处理,避免尖锐边缘割伤皮带的橡胶层与内部线绳。在设计思路上,这款导槽没有采用额外的支架焊接结构,而是直接通过基体的弯折成型实现所需的结构刚度,通过有限元模态分析校核,其一阶固有频率避开了发动机怠速及常用转速区间的振动频率,避免在发动机运行过程中出现共振异响甚至结构疲劳断裂的问题。安装边界方面,导槽的四个安装孔位的位置度公差控制在0.1mm以内,安装后导槽的导向面与皮带运行平面的平行度公差不大于0.2mm,确保皮带在整个运行行程中不会与导槽出现偏磨接触;导槽的下部预留了弧形避让缺口,对应曲轴前端带轮的外轮廓,避免导槽与旋转的带轮发生运动干涉,同时也给皮带的安装预留了足够的操作空间,

  在维修更换皮带时不需要完全拆除导槽,只需松开部分安装螺栓即可留出皮带穿装的间隙。从轮系匹配的角度来看,这款导槽的导向段覆盖了皮带从曲轴轮到凸轮轴传动轮之间的自由段,这一段是皮带运行中振动幅度最大的区域,通过在该位置设置导向约束,可以将皮带的自由段长度缩短近40%,有效降低皮带的横向振动幅值,提升整个附件轮系的运行平稳性,降低皮带运行的噪音水平。在材料选型上,基体选用3mm厚的高强度冷轧钢板,经过冲压成型后进行去应力退火处理,消除冲压过程中产生的内应力,避免长期使用后出现结构变形导致导向间隙变化;安装销轴选用45号钢经调质处理,表面硬度达到HRC28-32,保证足够的抗剪切强度,能够承受皮带异常窜动时带来的冲击载荷,销轴与基体的压装力控制在8-12kN之间,确保在发动机全生命周期内不会出现销轴松脱的问题。实际装配过程中,导槽的安装需要在皮带张紧度调整到位后进行最终的间隙校核,确保两侧导向面与皮带侧边的间隙均匀,避免出现单侧间隙过小导致的持续摩擦问题,导槽的固定螺栓采用8.8级高强度螺栓,配合防松垫圈,在发动机长期的振动环境下保持紧固力矩稳定。
