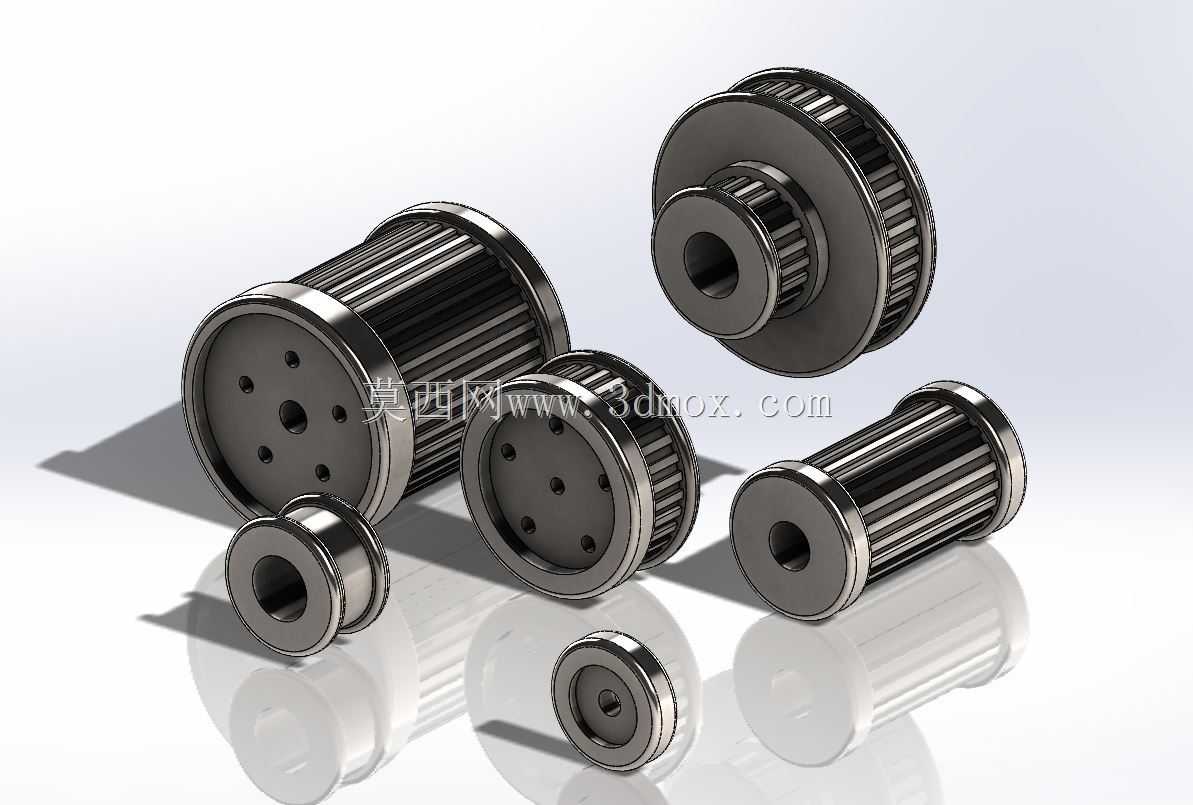

这套皮带轮组主要适配V型12缸内燃机的前端正时传动与附件驱动布局,在大排量多缸动力单元的传动链路里,不同直径、不同齿形的带轮分别承担正时相位同步、附件负载驱动的核心作用,区别于普通小排量机型的单轮或双轮配置,多规格带轮的组合是为了匹配V12发动机更长的缸体布局、分散的附件安装位,同时平衡不同传动支路的张紧力与传动比。从实际装车场景来看,这类带轮组会布置在发动机前端的轮系舱内,外侧由正时罩壳封闭,工作时配合同步带或多楔带完成曲轴到凸轮轴、水泵、发电机、空调压缩机等部件的动力传递,其中承担正时传动的带轮齿形精度直接决定进排气门的开闭相位偏差,一旦带轮齿形磨损或安装同轴度超差,会直接导致气门与活塞运动干涉,引发动力单元的严重机械故障。

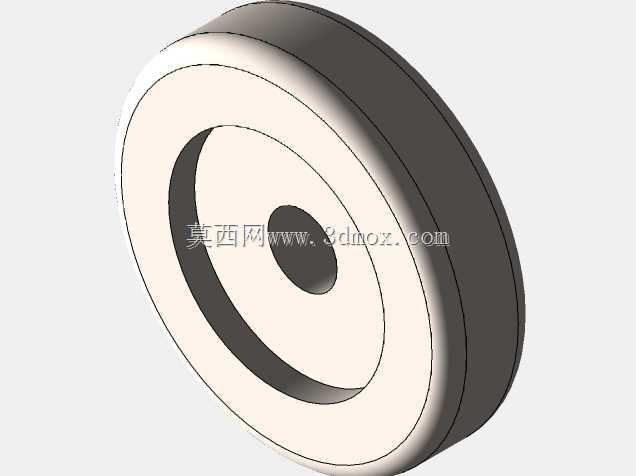

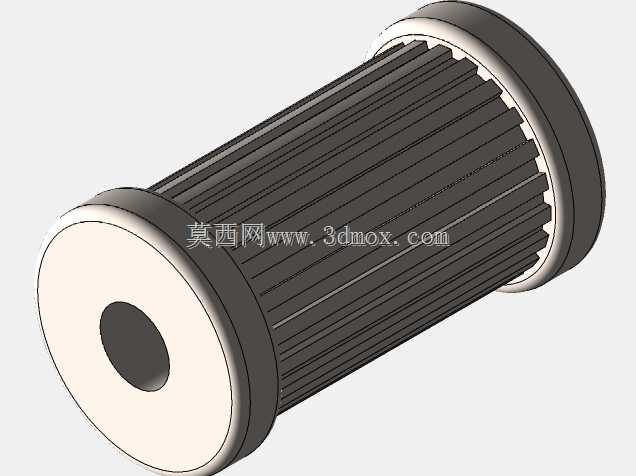

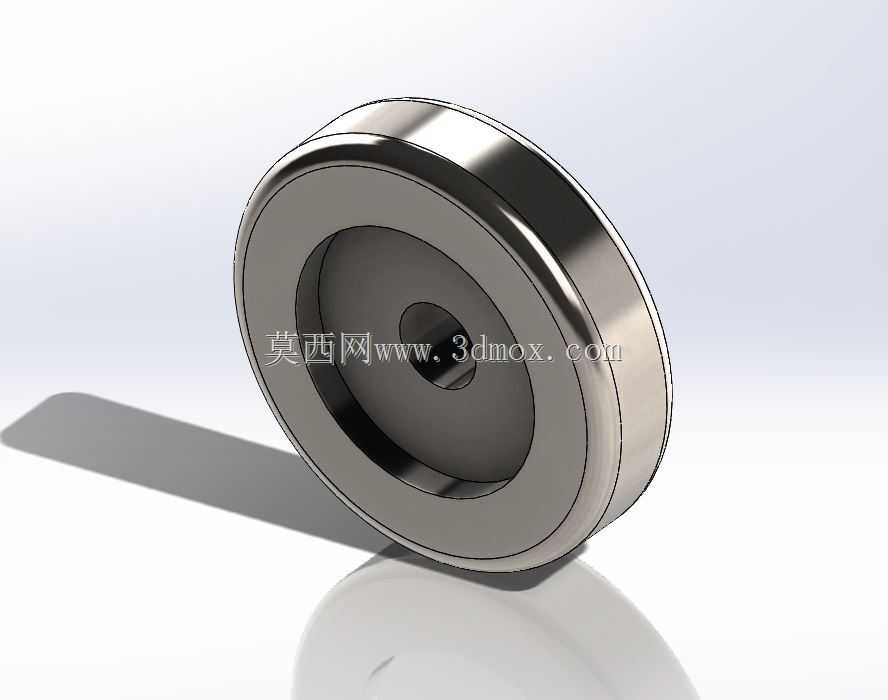

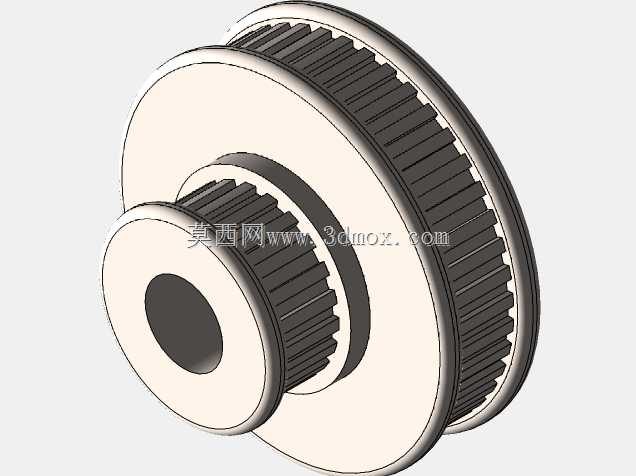

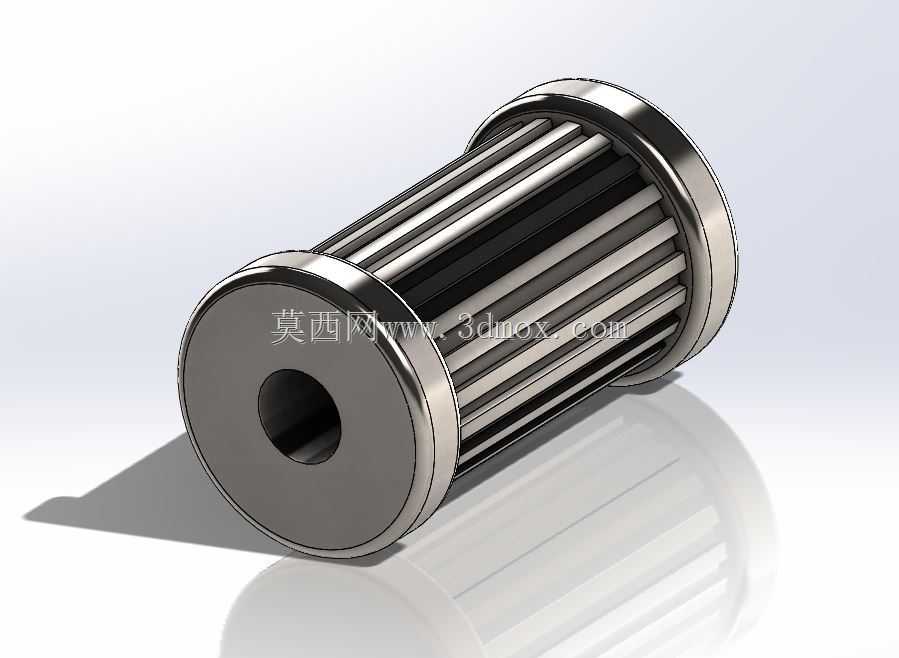

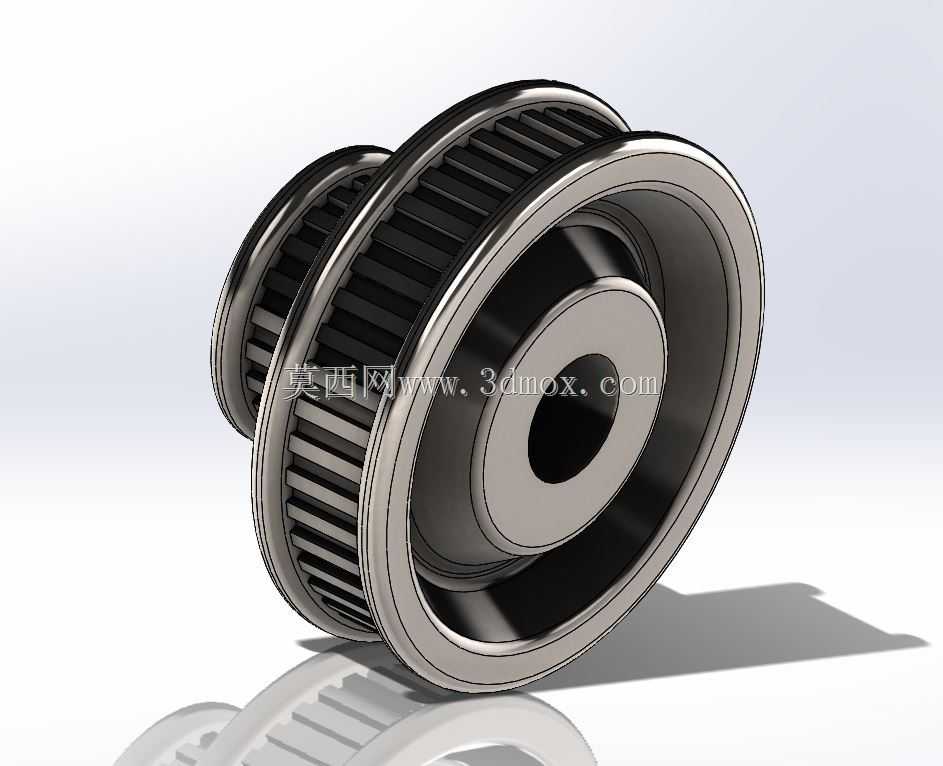

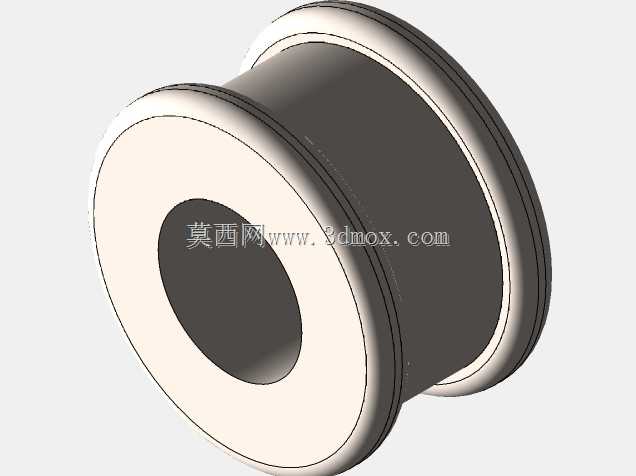

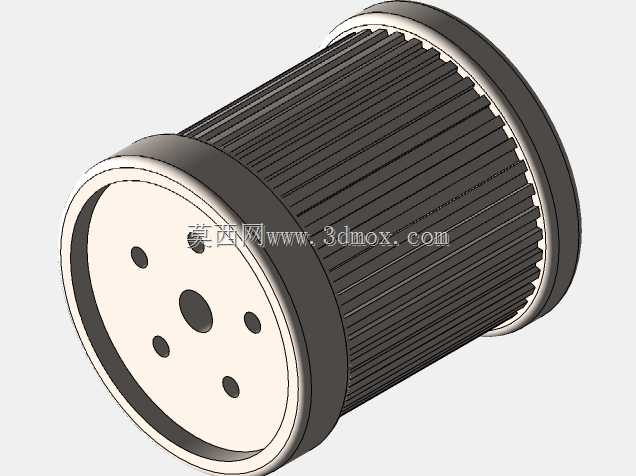

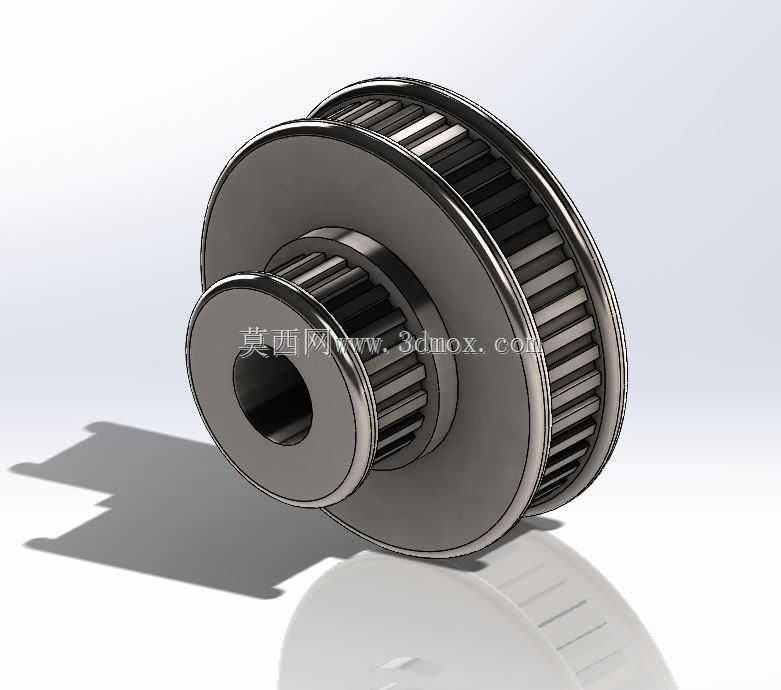

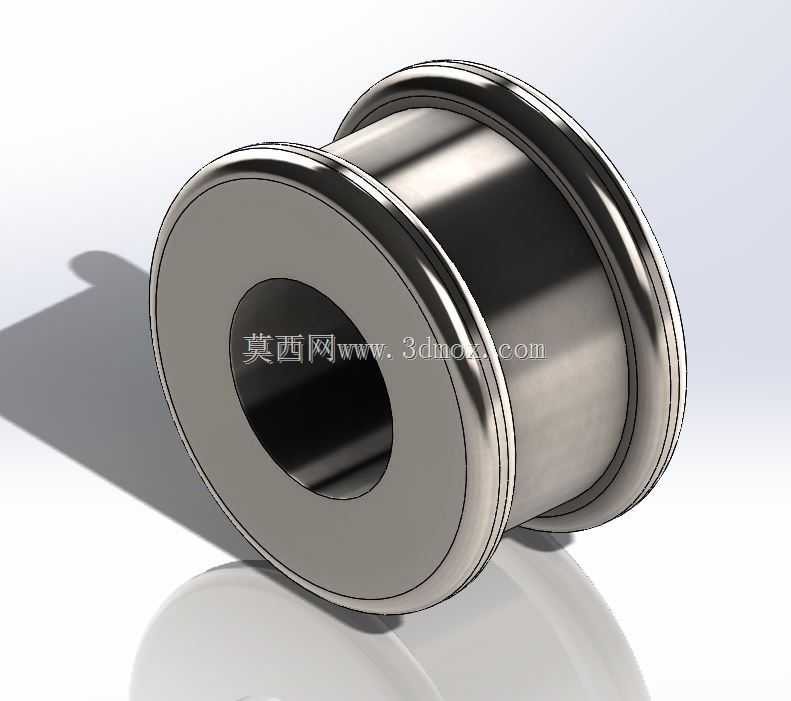

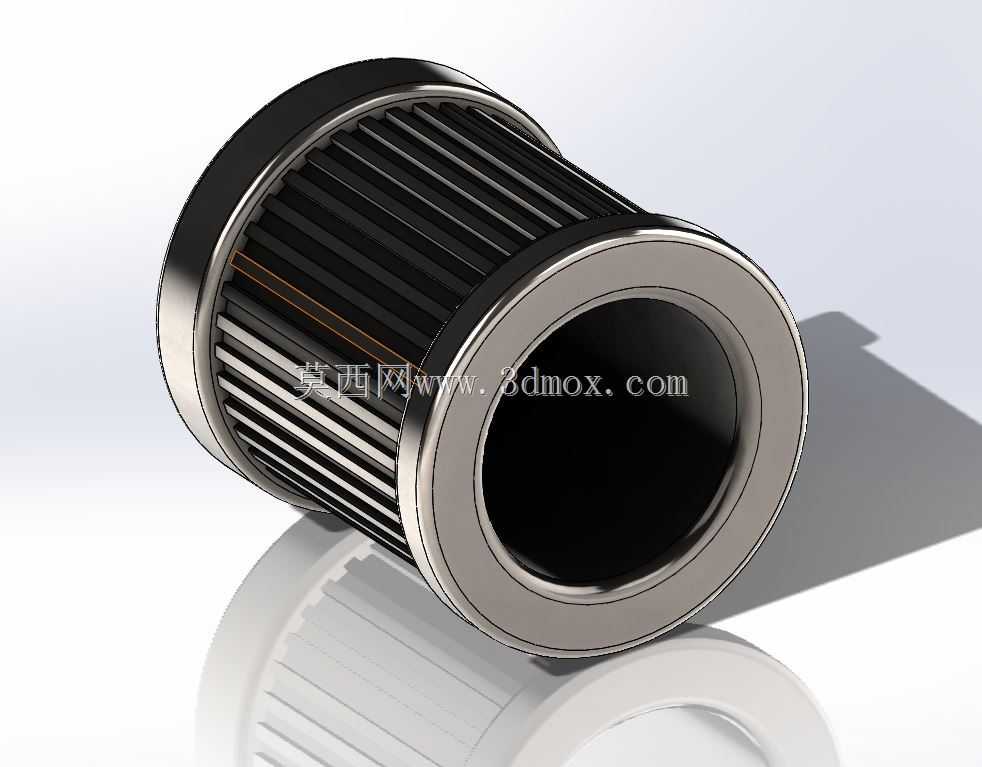

设计层面上,不同规格的带轮分别对应不同的传动支路:大直径带轮一般作为凸轮轴端的从动轮,通过匹配曲轴端主动轮的直径比,保证曲轴旋转两周时凸轮轴准确旋转一周,匹配四冲程发动机的工作循环;中等直径带轮多对接水泵、机油泵等持续运转的附件,通过传动比设定让附件工作在最优转速区间,避免低速时冷却、润滑流量不足,高速时附件过载损坏;小直径带轮多作为张紧轮或惰轮布置在传动带的绕行拐点处,用来调整带的包角、补偿带的长期拉伸变形量,保证整个轮系的传动稳定性。从结构细节来看,所有带轮都采用了轮毂与轮缘一体化的金属结构,轮缘的齿槽或带槽经过精加工,表面粗糙度控制在合理区间,既降低传动过程中的带面磨损,也避免槽型偏差导致的传动打滑;

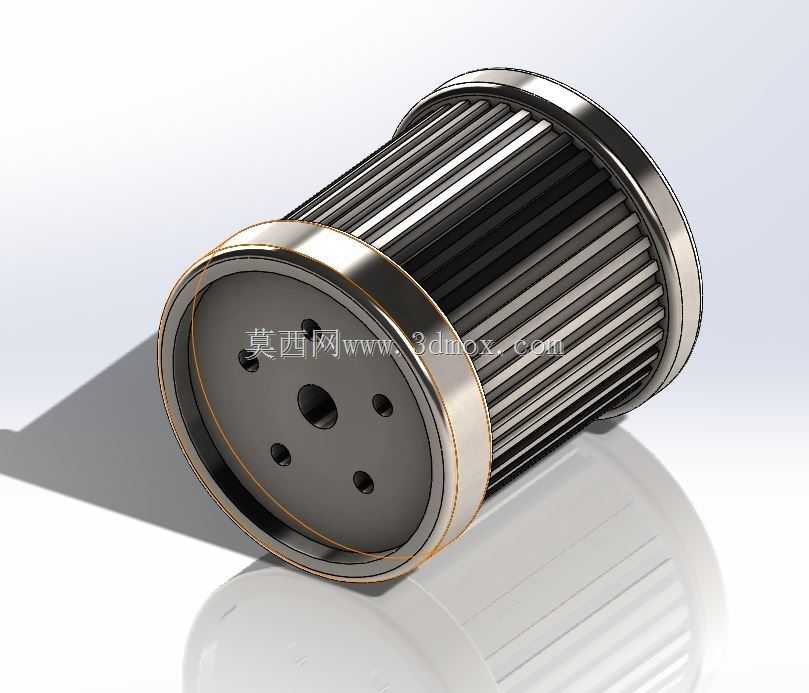

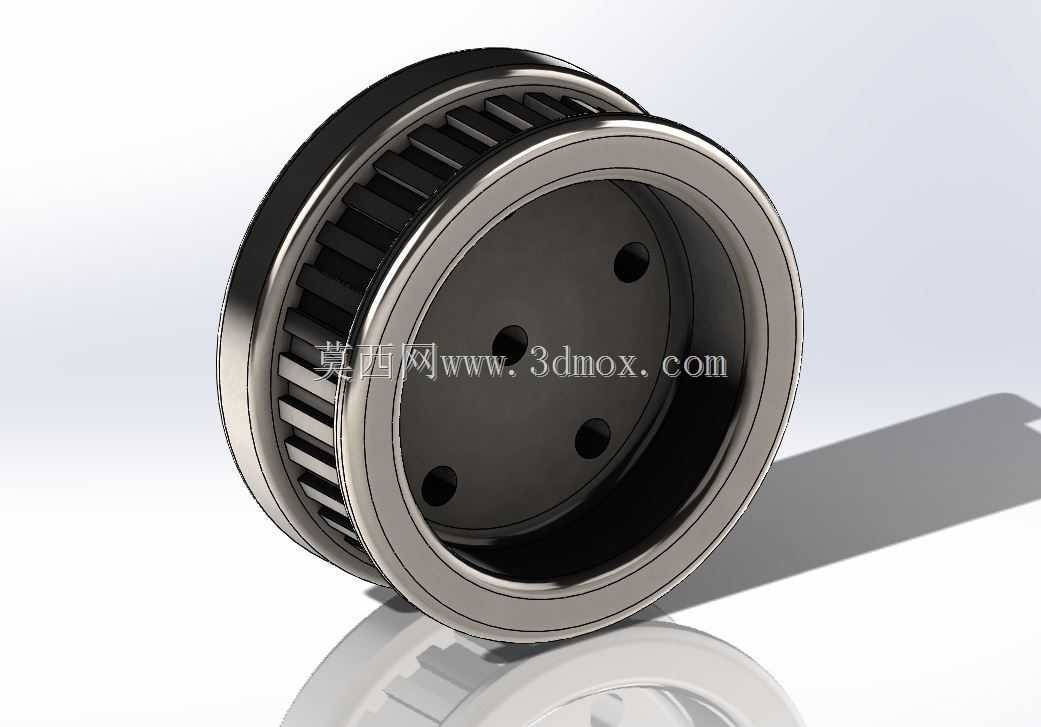

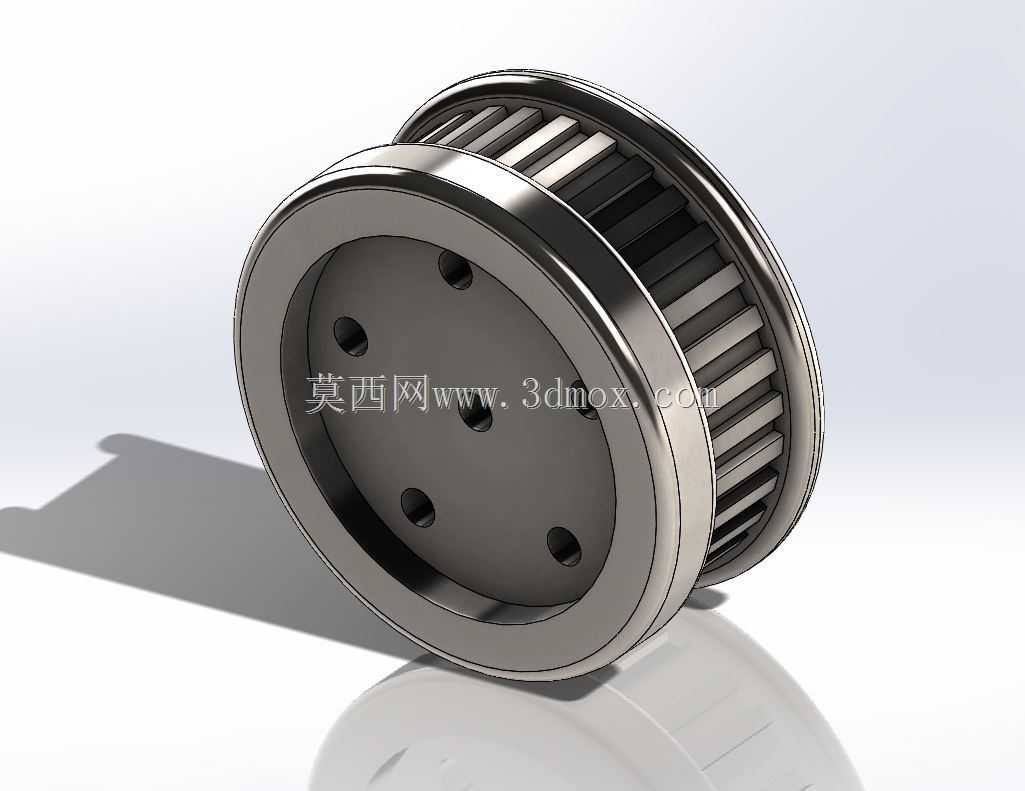

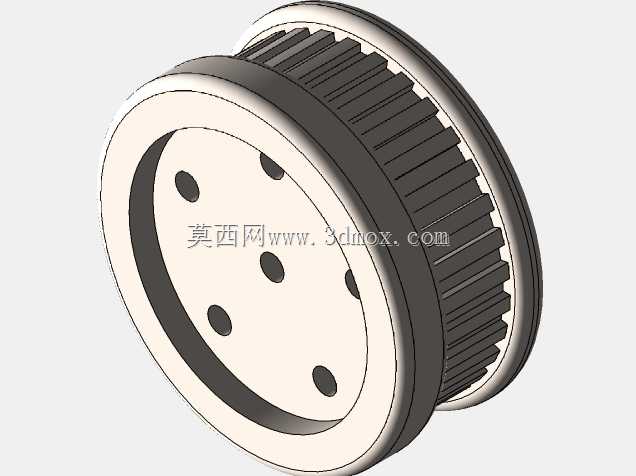

轮毂部分设计有标准的安装孔位与定位止口,安装时可以直接对接对应轴端的定位轴颈,通过端面螺栓完成紧固,部分带轮端面设计有均匀分布的减重孔,在保证结构强度的前提下降低旋转件的转动惯量,减少发动机加速过程中的动力损耗。安装边界方面,整套带轮组的轴向安装尺寸需要严格匹配前端盖的预留空间,不同带轮的安装平面度偏差不能超过0.1mm,否则会导致传动带在运转过程中出现偏磨、脱带的问题;各带轮的中心距需要严格按照设计值调校,保证传动带的初始张紧力处于厂家规定的区间,张紧力过大会加剧带轮轴承与传动带的磨损,张紧力过小则会出现传动跳齿、相位偏移的问题。在实际维修与选型替换场景中,这类多规格组合的带轮不能随意用其他近似尺寸的带轮替代,
必须匹配对应机型的传动比、齿形参数、安装定位尺寸,哪怕是齿距偏差0.5mm,长时间运转后也会出现带齿异常磨损,最终导致传动失效。另外,带轮的动平衡精度也是设计中不能忽略的环节,作为高速旋转部件,所有带轮在出厂前都需要完成动平衡校正,残余不平衡量控制在允许范围内,避免发动机高转速运转时前端轮系出现异常振动,这种振动不仅会产生噪音,还会传递到正时罩壳、前端盖等薄壁部件,引发紧固件松动、密封件渗漏等连带故障。从轮系的布局逻辑来看,V12发动机因为两列气缸呈V型布置,凸轮轴分别位于两列气缸的顶端,前端轮系需要同时给两侧凸轮轴传递动力,因此需要多个惰轮来改变传动带的走向,让传动带可以同时贴合多个带轮的工作表面,保证每个传动支路都有足够的包角来传递扭矩,不会因为负载波动出现打滑。这套带轮的结构设计也充分考虑了长期使用的可靠性,轮槽的工作表面做了硬化处理,硬度满足长时间带面摩擦的使用要求,轮毂内的轴承安装位预留了标准的轴承配合公差,压装轴承后可以保证内圈与轴、外圈与轮毂的配合紧度,避免轴承外圈在轮毂内打滑走外圆,导致带轮中心偏移、传动失效。
