V型十二缸发动机顶盖结构设计

　　在大排量高性能动力单元的开发流程中，气缸顶盖作为配气机构与缸体上部的核心密封承载部件，其结构合理性直接决定整机的密封可靠性、NVH表现与维护便捷性，这款V12发动机的顶盖结构，针对V型夹角布局的十二缸机型单侧缸排的上部覆盖需求做了针对性适配，可广泛适配豪华乘用车、高性能赛车、大马力特种作业装备以及固定动力机组的V12动力配置场景。从实际装车的功能维度来看，该部件首先承担缸体上部的腔室密封作用，隔绝气门室内部润滑油与外部环境的通路，避免机油渗漏同时阻挡外界粉尘、水汽进入配气机构腔室，其次为凸轮轴、气门摇臂等上部配气构件提供上部防护，阻挡运行过程中可能出现的机油飞溅外溢，同时集成了多个安装定位点位，可适配周边线束固定、装饰罩安装、

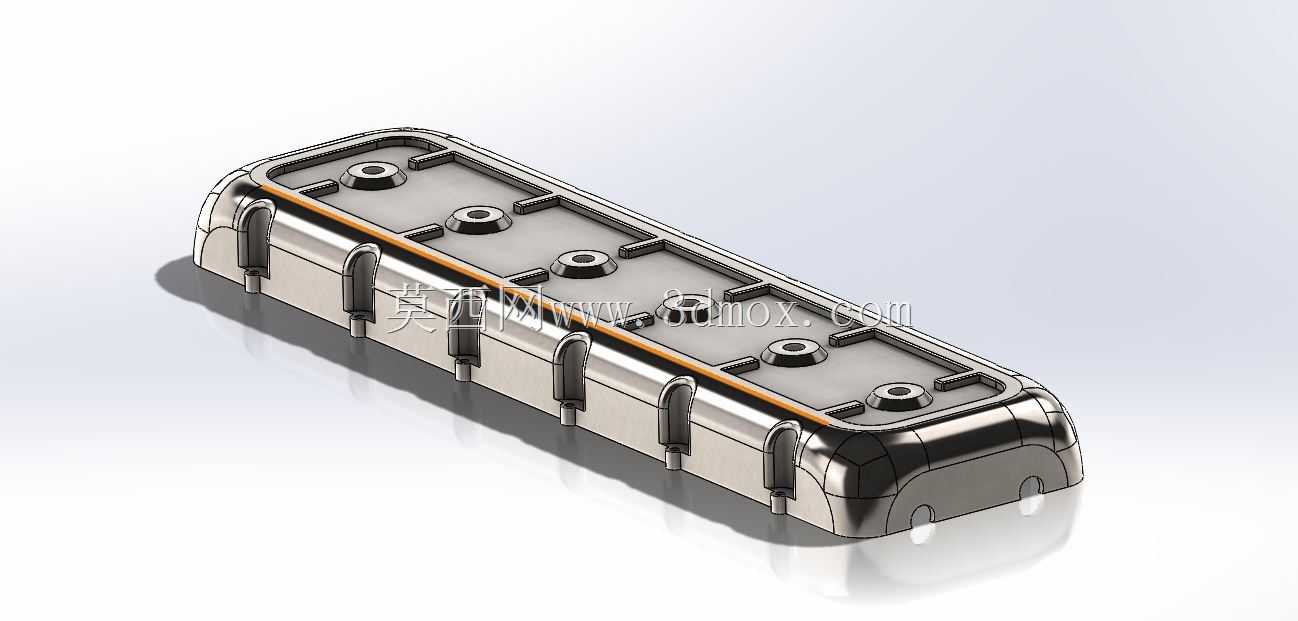

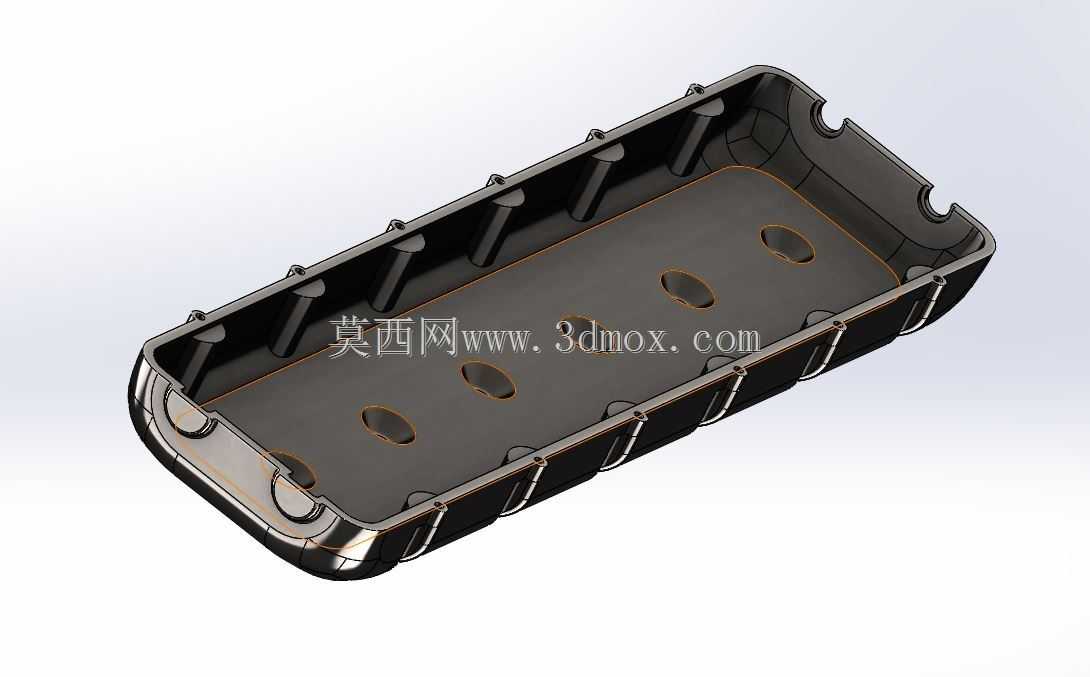

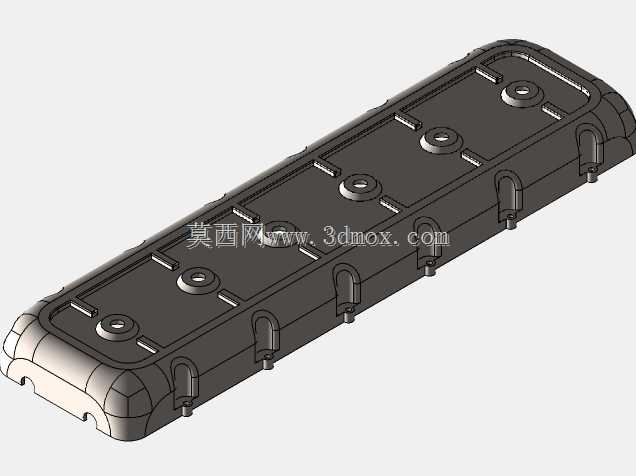

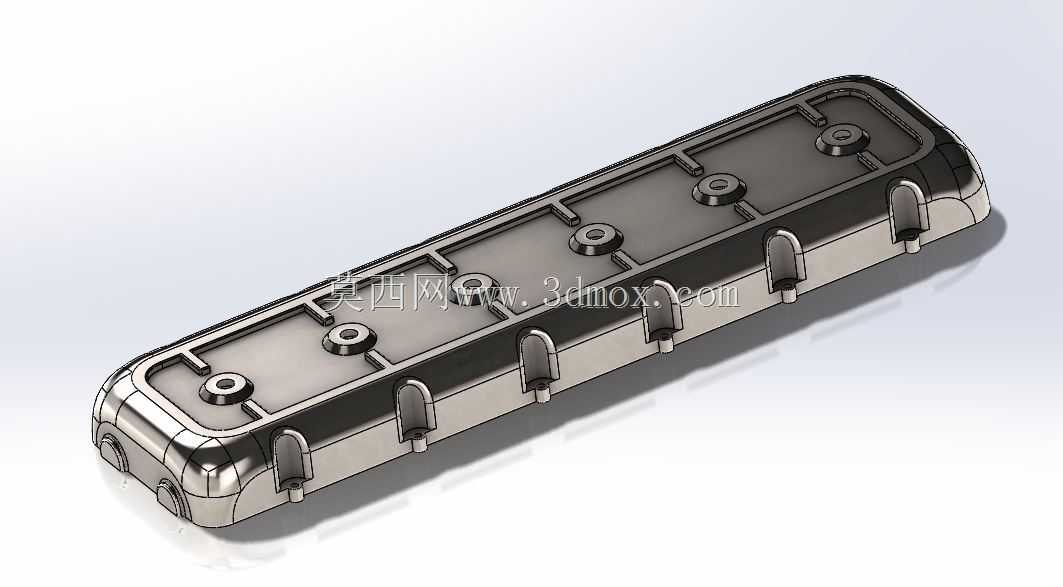

　　附属管路卡扣的布置需求。设计阶段首先围绕V12单侧缸排的六个缸位布局做了本体轮廓的适配，整体采用长条形窄幅结构，边角位置做了大圆弧过渡处理，既避免装配过程中锐边划伤操作人员，也能降低应力集中风险，提升部件长期受温度交变载荷作用下的结构抗疲劳性能。本体上沿长度方向均匀排布六个螺栓安装沉孔，每个沉孔对应单个气缸的上部紧固点位，孔位周边做了局部加厚的凸台结构，保证螺栓锁紧时的压紧力可以均匀传递到密封垫接触面，避免局部压力不足导致的密封失效，相邻两个安装凸台之间设置了竖向的加强筋结构，沿本体短边方向贯通，既提升了长条形本体的整体刚性，避免部件在运输、装配过程中出现翘曲变形，也能在发动机运行过程中抑制本体的振动幅度，

　　降低薄壁件振动带来的辐射噪声。部件侧边均匀设置多个卡扣式定位凸耳，凸耳上预留了安装过孔，用于顶盖与缸体侧边的辅助定位，分担主螺栓的横向载荷，同时保证密封垫在长期使用过程中不会出现横向错位。本体的密封接触面采用整圈平面度公差严格控制的设计，配合成型密封垫可以实现稳定的静密封效果，接触面边缘做了微小的倒角处理，避免装配过程中切伤密封胶条导致渗漏。从安装边界来看，该部件的长度尺寸完全匹配V12单侧缸排的六个缸心距累加尺寸，宽度适配缸体上部的气门室开口宽度，安装后本体上表面与缸体上平面保持平行，预留的安装孔位与缸体上的螺纹孔完全同轴，装配时无需额外修配即可实现对位安装，部件的整体高度经过严格控制，不会与上部的发动机装饰罩、

　　机舱盖内部的加强结构产生运动干涉，同时预留了足够的空间给气门室内部的配气机构运动构件，保证凸轮轴旋转、气门启闭过程中不会与顶盖内壁产生碰擦。针对发动机运行过程中的温度交变工况，该顶盖的结构设计充分考虑了不同部位的热膨胀量差异，安装点位的布局采用对称式设计，让热胀冷缩产生的形变可以沿长度方向均匀释放，不会因为局部约束过强导致部件翘曲或者密封面失效。在实际的维修场景中，该部件的拆装无需拆卸周边的大型附属构件，只需松开对应的紧固螺栓即可取下，便于日常检查气门间隙、调整配气正时以及更换上部密封垫，大幅降低后期维护的操作难度。对于结构设计从业者而言，这类长条形密封覆盖件的设计核心在于平衡刚性、重量与密封性能三者的关系，这款顶盖通过局部凸台加强、筋位合理布置、安装点位均匀排布的设计思路，在控制整体壁厚、降低部件重量的前提下，保证了足够的结构刚性与密封可靠性，同时兼顾了装配与维护的便捷性，完全适配大排量V型多缸发动机的上部覆盖需求，可直接用于同类型动力单元的结构参考、逆向建模以及教学演示场景，也能作为改装类动力装备的上部结构适配参考。
