V12发动机润滑系统储油部件结构

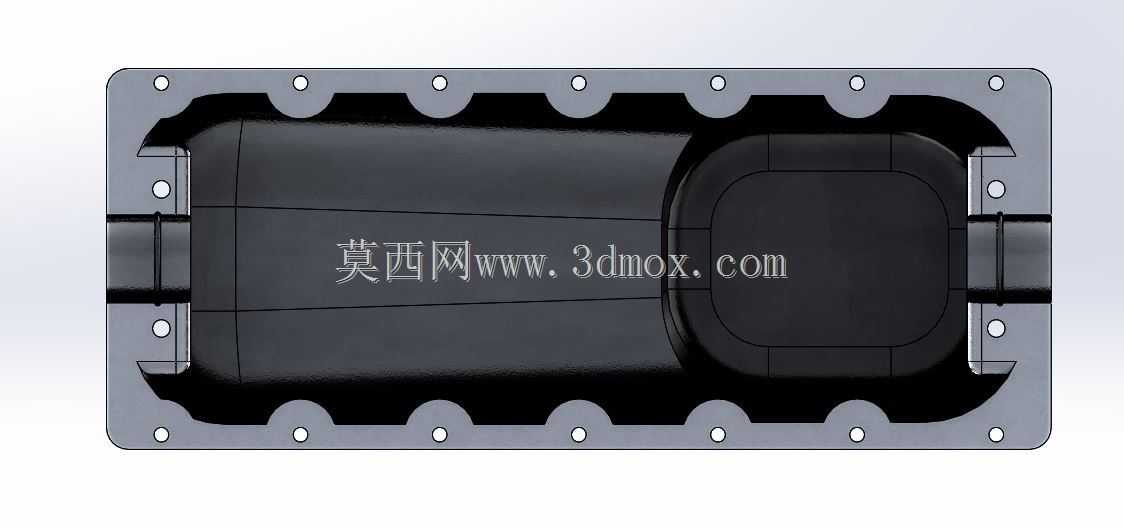

　　在大排量多缸内燃机的整机布局中，油底壳是润滑回路里不可缺失的核心壳体件，这款适配V12机型的油底壳，首先要匹配V型12缸发动机的缸体底部安装面轮廓——不同于直列机型的狭长对称布局，V12缸体底部因为两侧缸列呈夹角布置，结合曲轴的回转轨迹、连杆运动的包络空间，油底壳的上沿安装法兰做了适配性的异形轮廓设计，法兰面上均匀分布的螺栓孔位，完全对应缸体底部的螺纹孔位置，孔位周边做了局部加厚凸台，避免螺栓拧紧时壳体出现应力集中导致密封面变形。从实际装车场景来看，这类大排量V12机型多应用在高端乘用车、大马力特种作业车辆以及固定动力机组上，油底壳除了承担存储机油的基础功能外，还要配合曲轴箱的通风回路，容纳曲轴高速运转时甩落的机油，

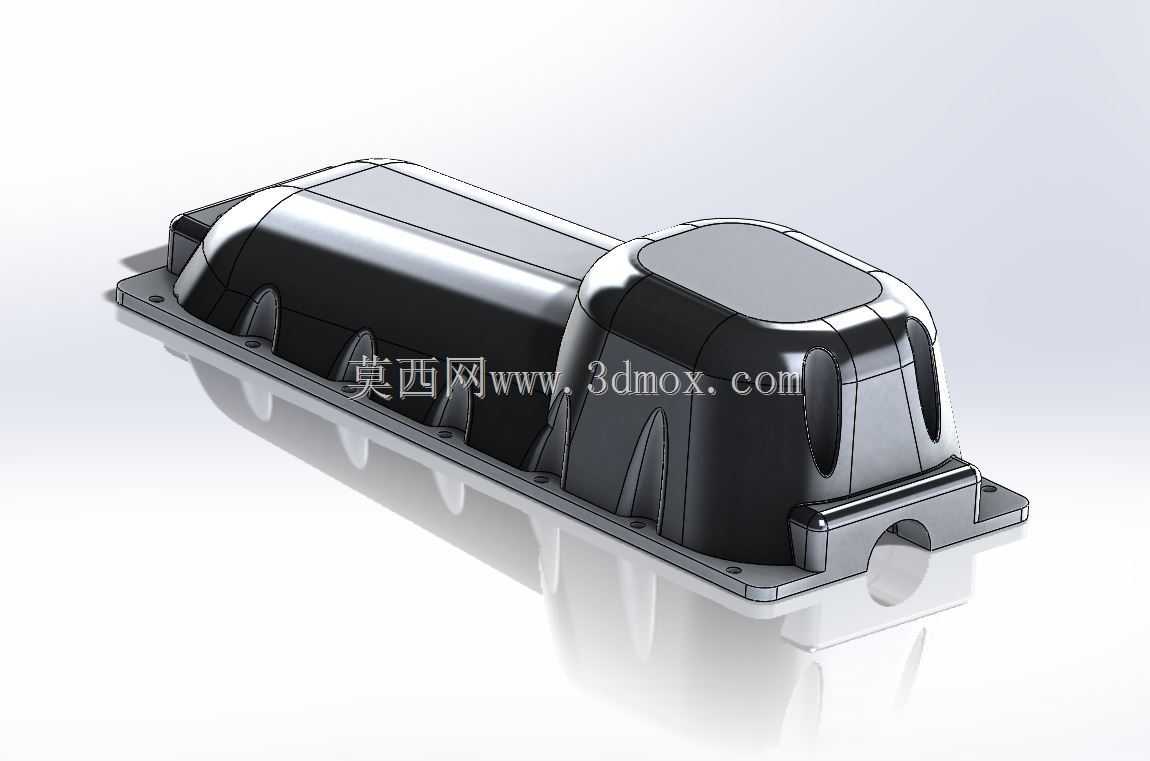

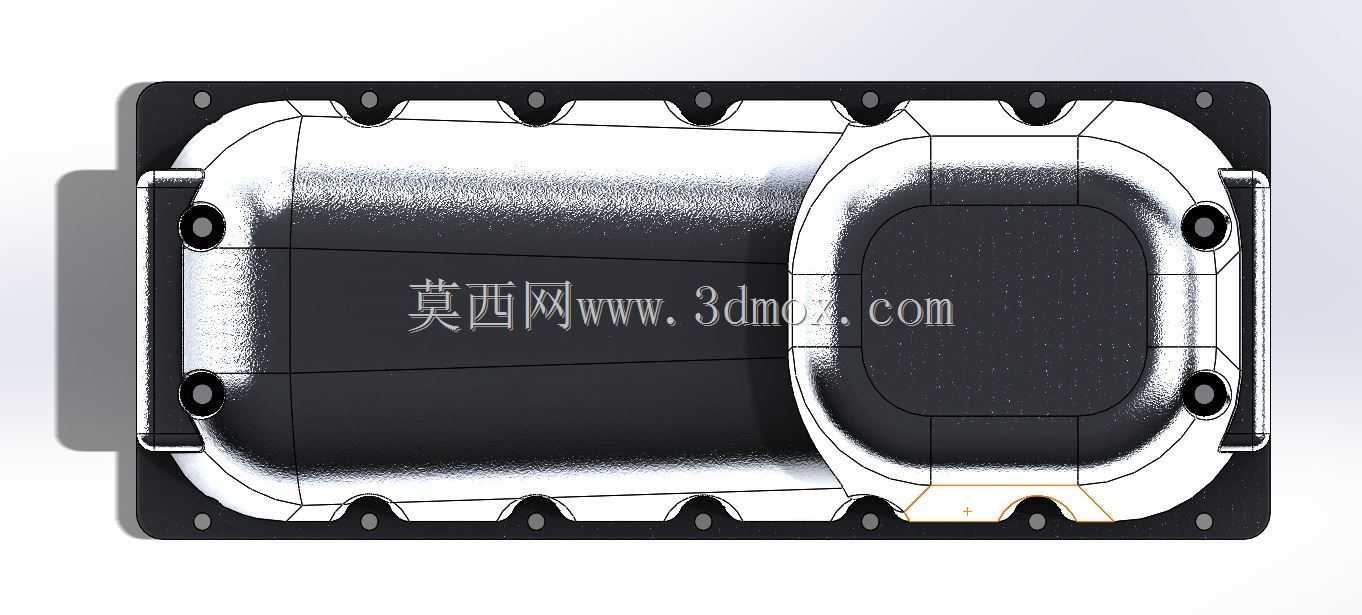

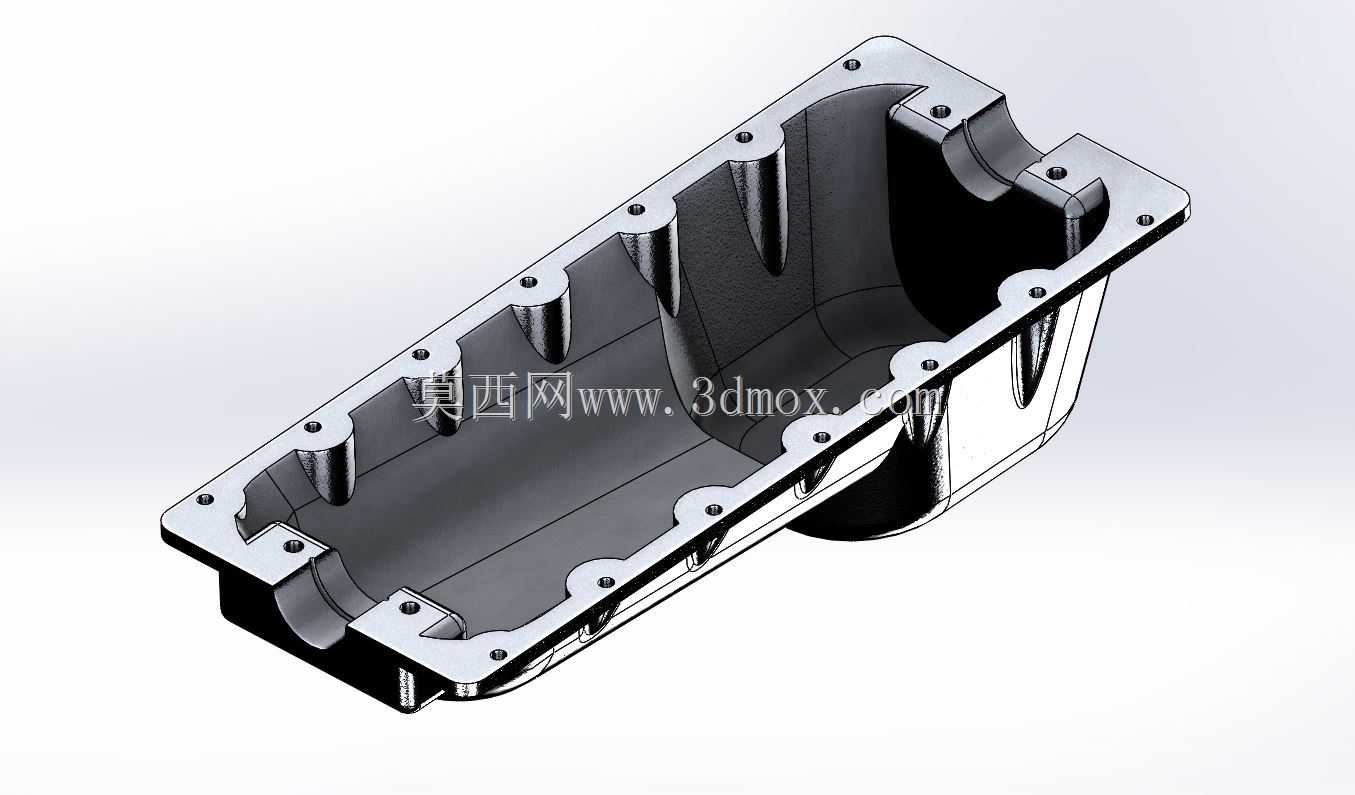

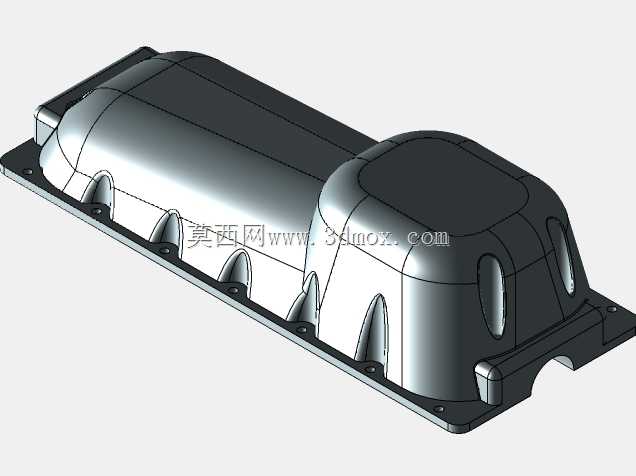

　　同时为机油泵提供稳定的吸油液面，避免车辆在急加速、急制动、大角度倾斜工况下出现吸空断油的问题。壳体内部的加强筋布局是设计的重点，沿着壳体的长轴方向布置的竖向加强筋，一方面可以提升壳体整体的结构刚度，抵御车辆行驶过程中路面飞石的冲击，以及发动机运行时的振动载荷，避免薄壁壳体出现共振异响；另一方面这些筋条可以在车辆动态行驶时对壳体内的机油流动起到一定的导流缓冲作用，减少机油的剧烈晃动，保证集滤器位置始终有足够的机油浸没。油底壳的下部设置了内凹的集油槽结构，这个位置刚好对应机油集滤器的安装区域，更深的槽体可以在机油存量处于下限位置时，依然保证集滤器的吸口完全浸入油液，同时在车辆倾斜工况下，机油会优先汇集到这个低位区域，

　　避免短时间的吸油不足。壳体侧面预留的机油液位传感器安装位、放油螺塞孔位，都做了同轴度的精度控制，放油螺塞孔位于集油槽的最低位置，能够保证保养时机油可以完全排空，避免旧油残留污染新加注的机油。安装法兰的密封面平面度有严格的公差要求，装配时配合成型密封垫或者密封胶，能够实现曲轴箱下部的完全密封，防止机油渗漏，同时阻挡外界的灰尘、杂质进入曲轴箱内部污染机油。从安装边界来看，这款油底壳的外形轮廓完全避让了发动机周边的副车架、转向拉杆、排气头段等部件，壳体的最低点满足整车的最小离地间隙要求，不会因为油底壳突出导致通过性下降，同时壳体的壁厚经过优化，在保证结构强度的前提下尽可能控制自重，降低发动机的整体重量。在润滑系统的工作循环里，

　　从各摩擦副回流的机油会顺着缸体的回油道直接流入油底壳内部，机油在壳体内停留的过程中，夹带的气泡会逐步上浮析出，较大的金属磨屑会沉淀到壳体底部，避免被机油泵再次吸入送到各摩擦副造成异常磨损。针对V12机型高转速、大功率的运行特性，油底壳内部还可以根据需求加装挡油板，进一步抑制机油的剧烈晃动，不过这款基础结构的油底壳通过自身的筋条布局已经可以满足大部分常规工况的使用需求，法兰面的螺栓间距经过反复校核，保证每个位置的压紧力均匀，不会出现局部密封压力不足导致的渗油问题。
