日内瓦轮式间歇计时传动机构设计

　　这套槽轮式间歇传动结构，核心依托日内瓦轮的经典传动原理实现定周期间歇回转输出，在轻工计时设备、多工位间歇进给工装、自动送料分度单元中有着非常广泛的适配场景。很多需要实现固定角度转位、定周期停顿动作的设备，比如小型工位回转台、胶片式计数装置、周期采样的检测工装，都可以基于这套核心结构做适配改造，相比棘轮棘爪的间歇结构，它的传动冲击更小，停位精度更稳定，高速运转下的噪音控制表现也更优。

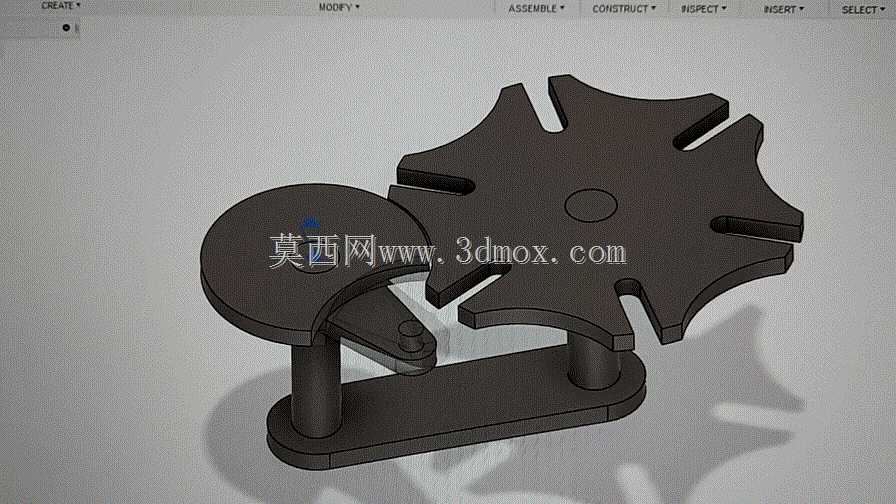

　　从功能实现逻辑来看，主动侧的带销拨盘做连续匀速回转，当圆柱销嵌入槽轮的径向导槽时，会带动槽轮完成固定角度的转位动作，当拨盘上的锁止弧与槽轮的凹弧面完全贴合时，槽轮会被完全锁止保持静止状态，直到拨盘转动到下一个销位进入导槽，才会启动下一次转位循环。这套结构的槽轮开设了6个径向导槽，对应每次转位角度为60度，也就是说主动轴每旋转一周，从动槽轮完成一次60度的分度转位，停顿与转动的时间占比由拨盘的中心距、销柱直径、锁止弧半径共同决定，在计时场景下可以通过匹配主动轴的输入转速，实现精准的固定周期动作输出，比如匹配每分钟1转的输入转速，就能实现每10秒完成一次分度动作，可直接用于计时触发、工位切换的动作驱动。

　　设计过程中首先要确认的是中心距参数，也就是主动拨盘回转中心与槽轮回转中心的直线距离，这个尺寸是整个机构安装的核心基准，直接决定了两个回转副的安装孔位定位。其次要关注拨盘上圆柱销的伸出长度与直径匹配，销柱直径要和槽轮导槽的宽度保持小间隙滑配，间隙过大会导致传动回程误差，直接影响停位精度，间隙过小则会增大转动摩擦阻力，甚至出现卡滞无法转动的情况。锁止弧的轮廓加工精度是保证停位稳定性的关键，锁止弧的半径要和槽轮凹弧的半径完全匹配，贴合面的间隙要控制在0.02-0.05mm区间，间隙过大停位时会出现窜动，间隙过小则会在锁止切换阶段出现剐蹭磨损。

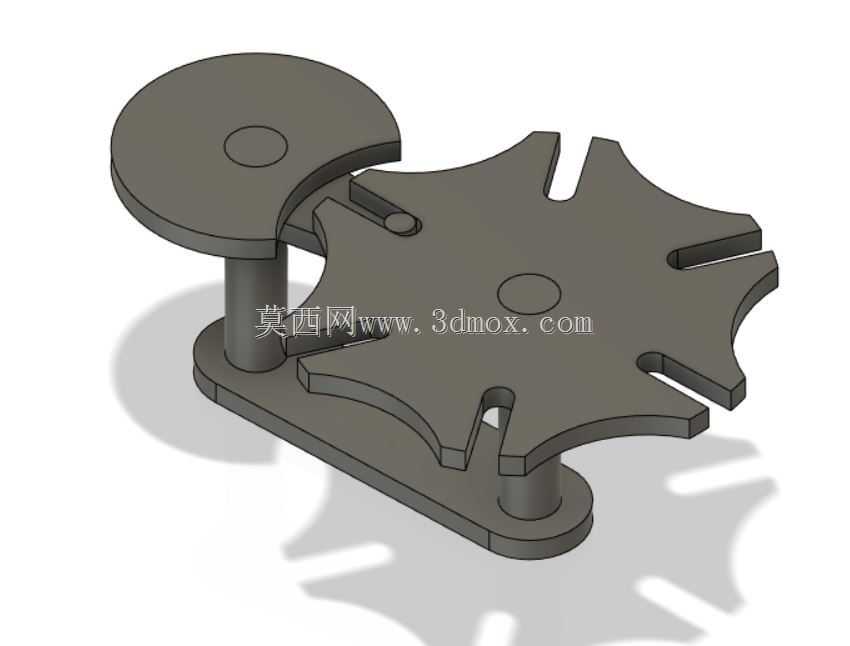

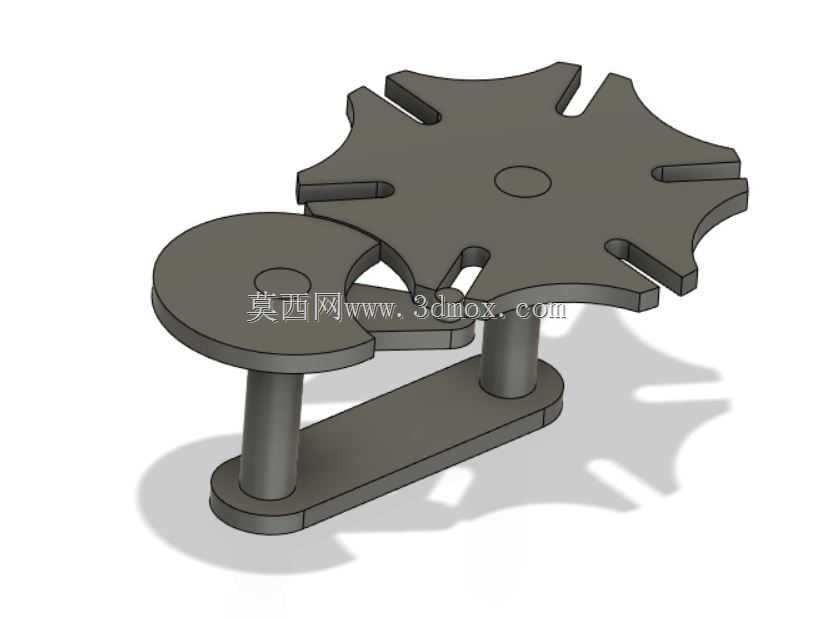

　　安装边界方面，整套结构采用立式底板支撑结构，两个回转立柱分别固定主动拨盘与从动槽轮的转轴，底板上的两个安装孔位同轴度公差要控制在0.02mm以内，避免转轴倾斜导致传动卡滞。转轴与支撑立柱之间采用滑动轴承配合即可满足低转速场景的使用需求，如果应用在高频高速的间歇传动场景，可以替换为微型深沟球轴承降低转动摩擦。底板的安装孔位预留了通用安装间距，可以直接固定在型材机架或者设备安装平板上，不需要额外做转接板适配。槽轮的顶部平面预留了负载安装接口，可以直接固定工位转盘、触发凸轮、计数码盘等外接负载，不需要额外设计转接结构。

　　实际应用中如果需要调整分度角度，可以通过改变槽轮的导槽数量来实现，比如4槽对应90度分度、8槽对应45度分度，只需要同步调整拨盘的回转半径与锁止弧轮廓即可，核心传动逻辑不需要改动。如果需要提升单周的分度次数，也可以在拨盘上对称布置多个圆柱销，实现主动轴单周旋转带动槽轮多次分度，适配更高节拍的生产场景。这套结构的所有传动部件都暴露在安装平面上方，日常维护时只需要定期在销柱与导槽的配合面、转轴回转面涂抹润滑脂即可，不需要复杂的拆解维护，长期运转下的磨损部件只有圆柱销与转轴衬套，备件替换成本极低，非常适合小型自动化设备、教学演示教具、计时类仪器的结构设计参考。
