V型十二缸动力单元曲轴结构设计

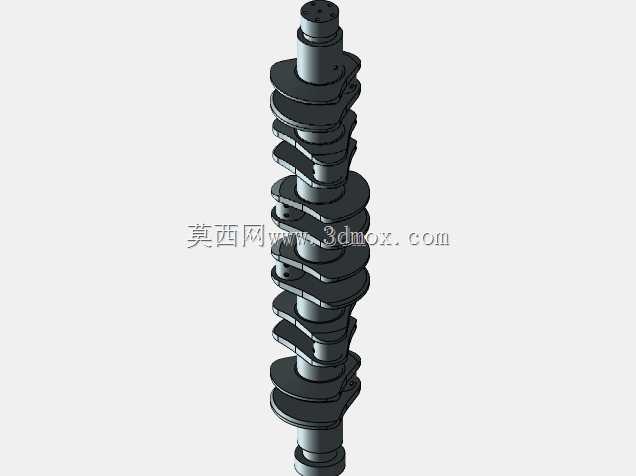

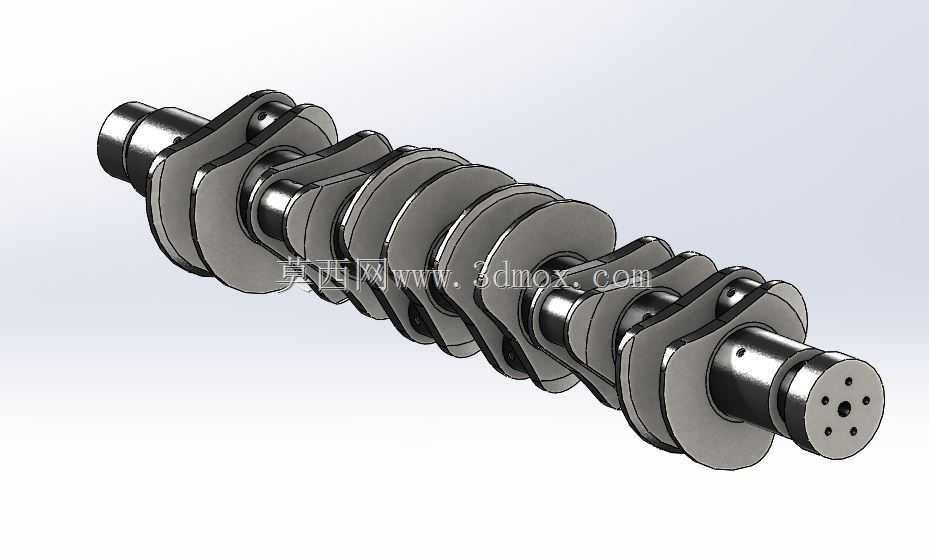

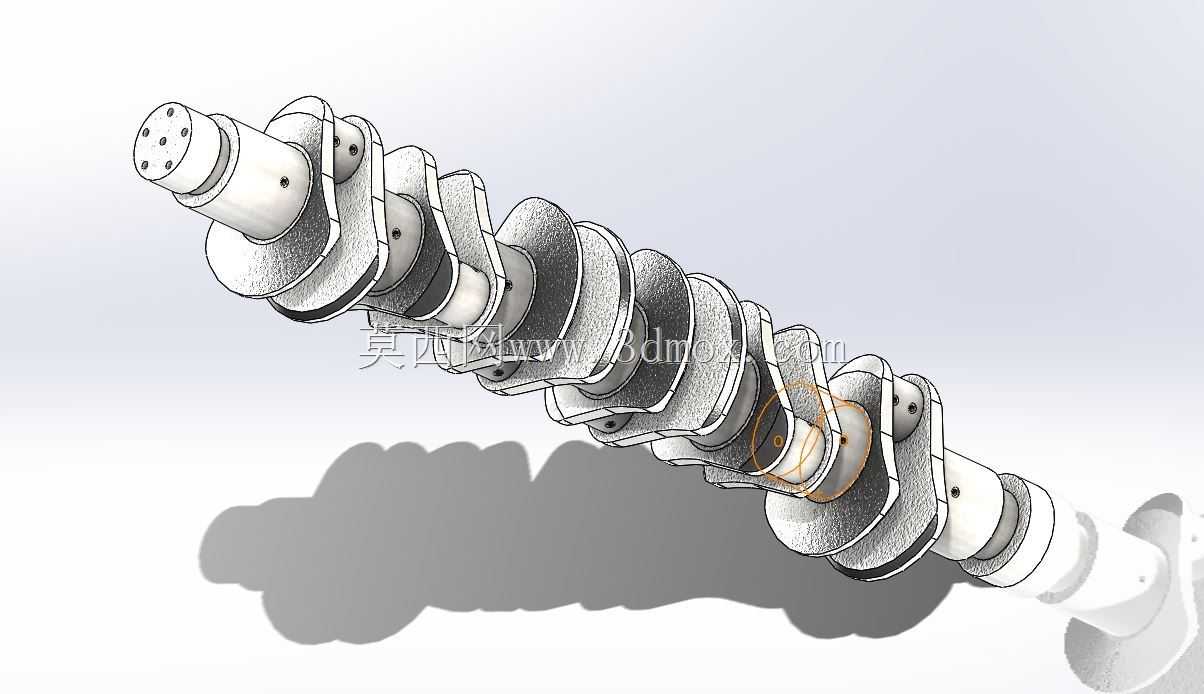

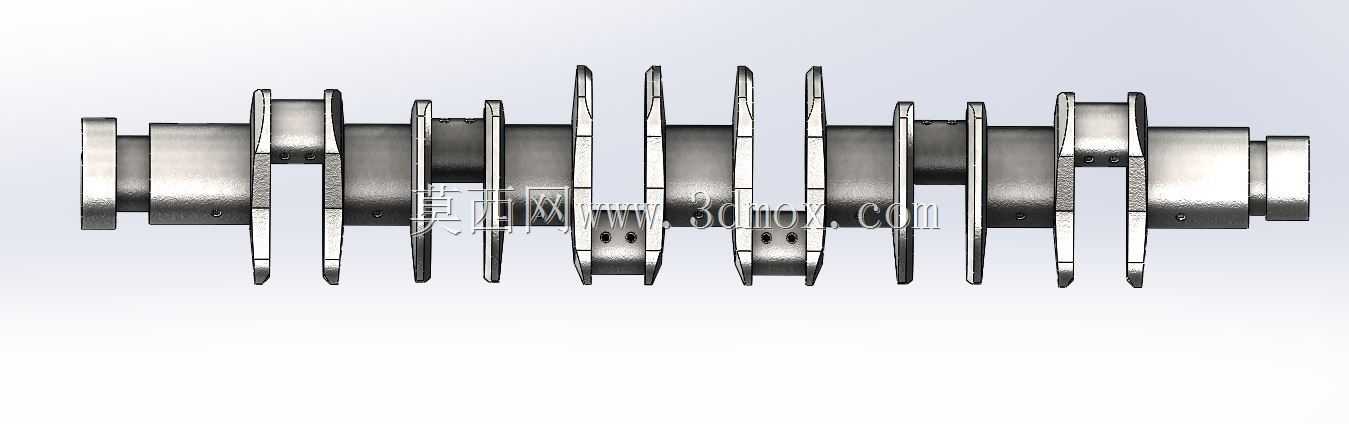

　　在大排量高性能内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，V12布局的曲轴由于缸数多、点火间隔均匀，天生具备运转平顺性优势，多用于高端乘用车、大型船舶辅机、固定式发电机组这类对动力输出平稳性有极高要求的场景。这类曲轴的设计首先要匹配V型缸体的夹角参数，每一组曲柄销对应两侧气缸的连杆安装位，需要严格计算错拐角度来保证各缸点火顺序的相位差均匀，避免运转过程中出现附加的倾覆力矩。从结构上看，该曲轴采用整体式锻造结构设计，主轴颈与曲柄销之间通过圆滑过渡的曲柄臂连接，所有轴颈表面都设计有高精度的配合面，用于安装轴瓦来降低运转过程中的摩擦损耗，曲轴输出端设置有法兰连接结构，

　　可直接对接飞轮或者动力输出端的连接盘，输入端则预留了正时齿轮、减震器的安装定位面，保证前端轮系的传动精度。设计过程中首先要平衡的是曲柄臂的配重结构，每一段曲柄臂上的配重块都经过动平衡校核，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，避免高转速工况下出现整机振动超标的问题，油道设计采用斜向贯穿的内部通油结构，从主油道来的压力润滑油可以通过曲轴内部的油孔直接输送到每个曲柄销的配合面，保证连杆轴瓦在高负荷工况下能得到持续的润滑冷却。安装边界方面，各主轴颈的同轴度公差需要控制在微米级，轴向定位依靠中间位置的止推轴颈来实现，限制曲轴运转过程中的轴向窜动量，曲柄销的直径、宽度参数需要匹配对应连杆大头的安装尺寸，

　　保证连杆在摆动过程中不会与曲柄臂、缸体结构发生运动干涉。实际应用中，这类V12曲轴需要承受交变的爆发压力冲击，每个做功行程中活塞传递来的冲击力会直接作用在曲柄销位置，因此曲柄臂与轴颈的过渡圆角位置做了强化处理，避免应力集中导致的疲劳断裂问题，曲轴的轴向尺寸需要严格匹配缸体的主轴承座间距，安装时各主轴承盖的螺栓拧紧力矩需要按照对角分步的工艺要求执行，保证轴瓦的配合间隙处于设计区间内。不同于直列机型的曲轴，V12布局的曲轴相邻曲柄的错角更小，每个工作循环内曲轴每旋转30度就有一个气缸进入做功行程，动力输出的连贯性更强，因此在设计时不需要额外加装大尺寸的扭转减震器就能满足运转平顺性要求，但对曲轴本身的刚度要求更高，

　　避免多缸连续做功时出现轴系扭振。曲轴自由端通常会集成机油泵驱动齿轮、水泵驱动轮的安装位，部分机型还会在自由端设置转速信号轮的安装结构，为电控系统提供曲轴相位、转速的采集信号，输出端的法兰端面设计有定位销孔，用来保证飞轮安装的相位精度，避免动平衡失效。在建模过程中，所有轴颈的圆角、油孔的倒角都需要做精确还原，这些细节结构直接影响曲轴的疲劳强度计算结果，配重块的外形轮廓是经过多轮拓扑优化后的形态，在保证足够平衡力矩的前提下尽可能降低曲轴自身的转动惯量，提升发动机的响应速度。
