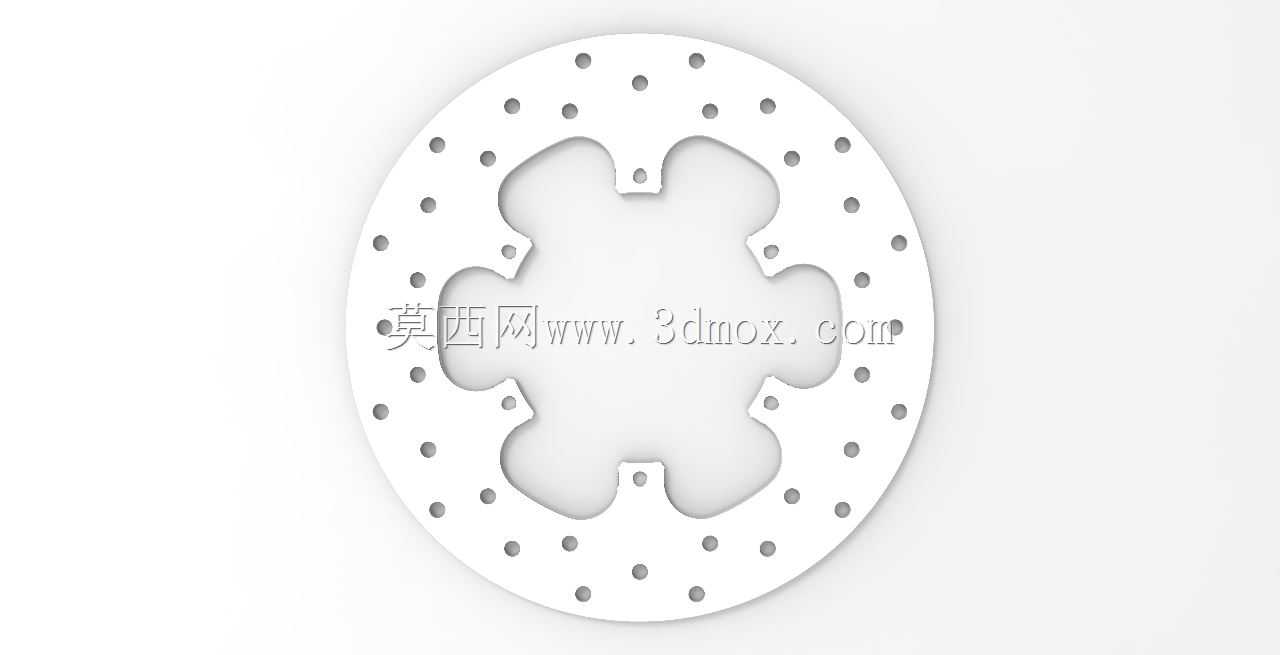

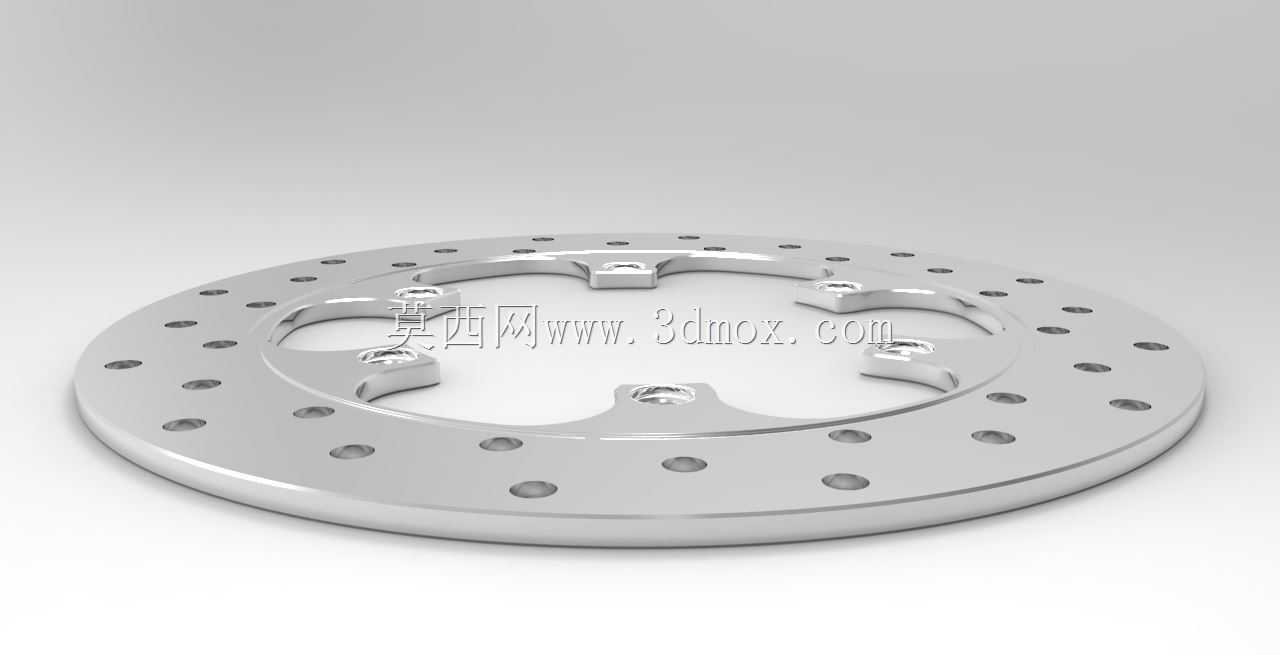

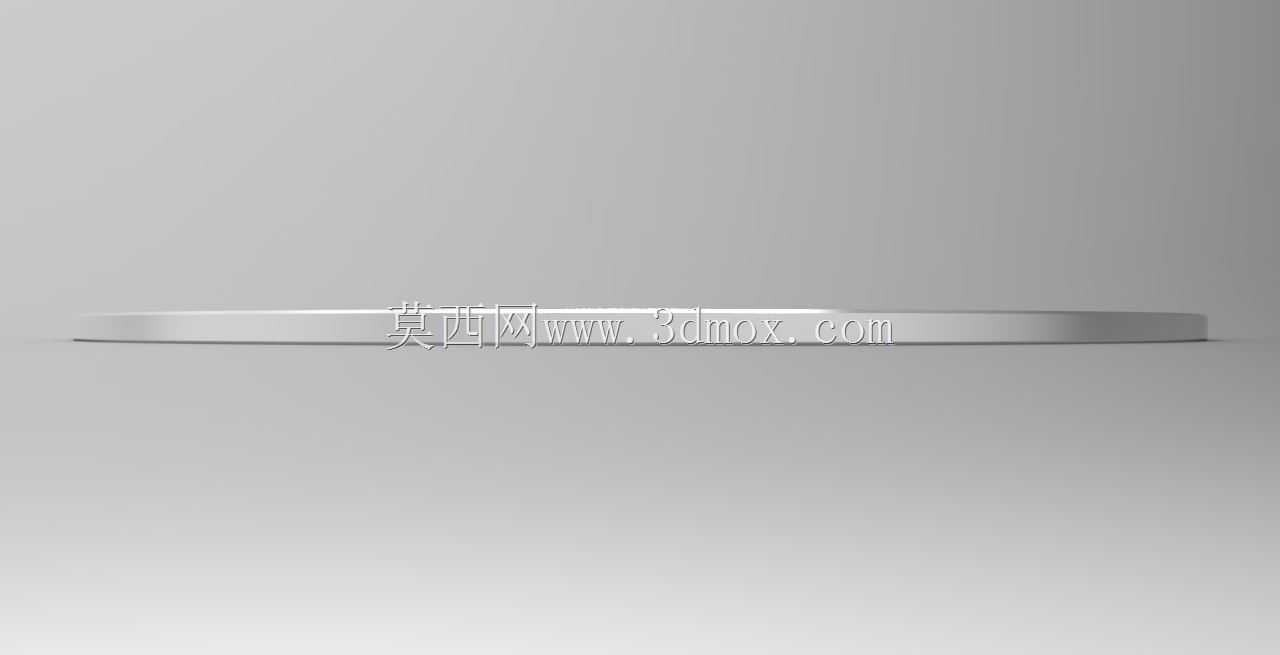

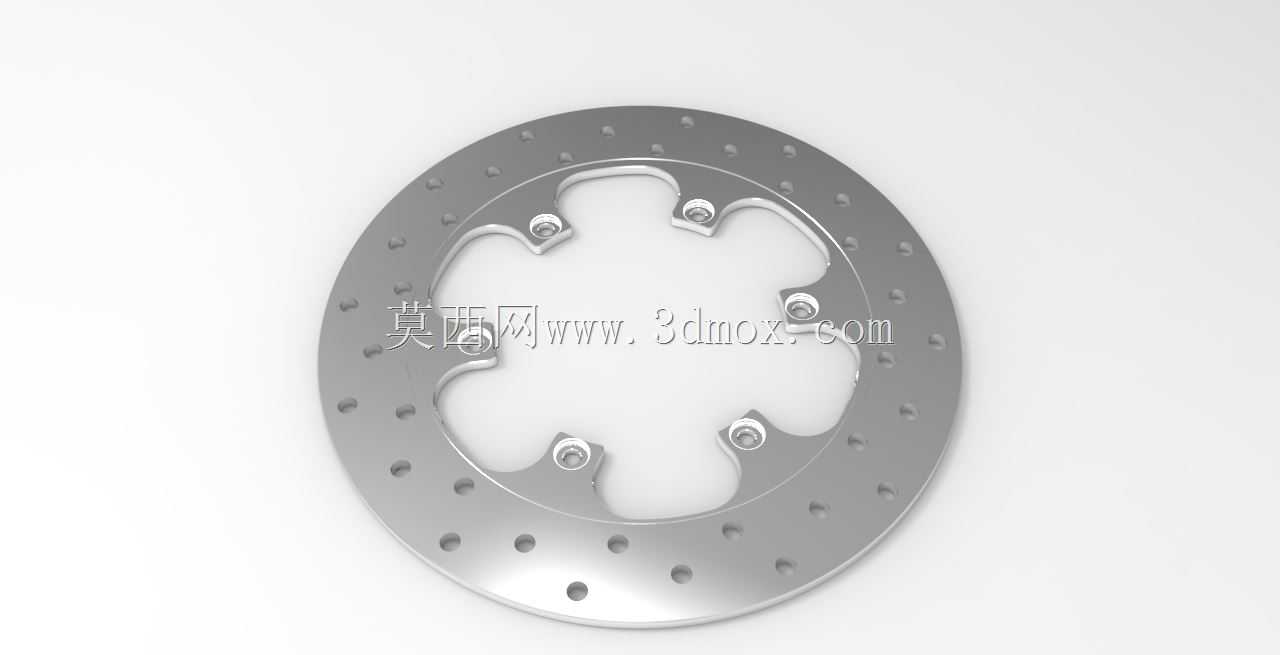

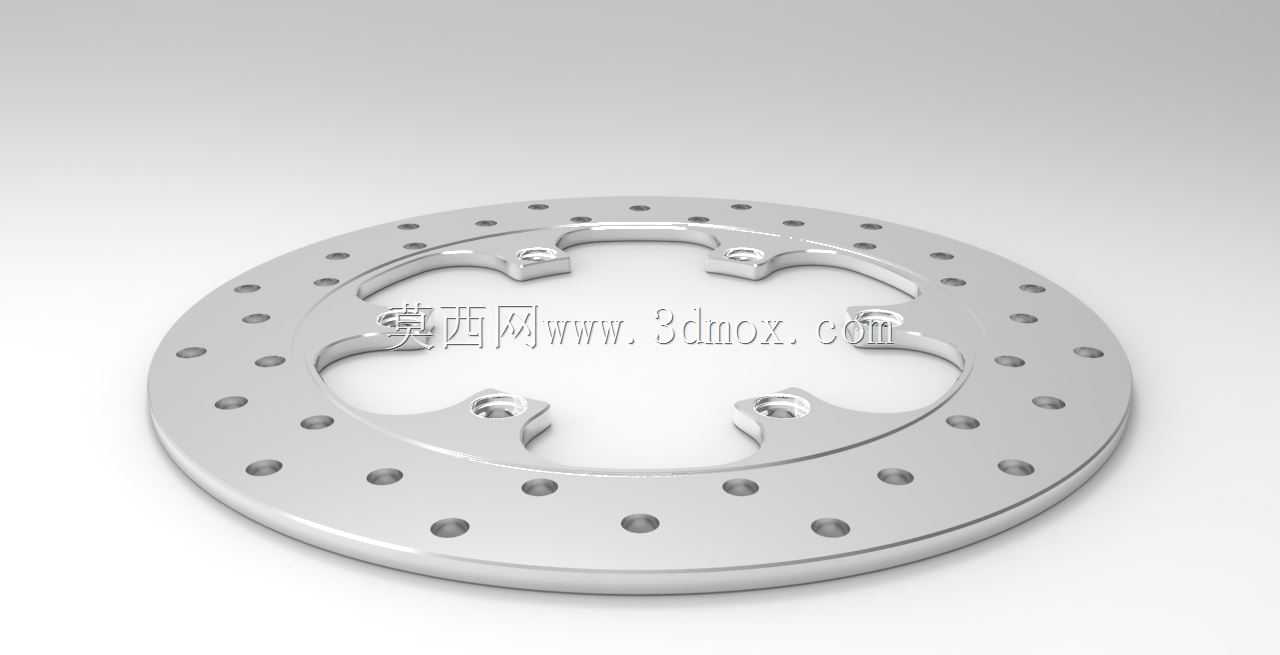

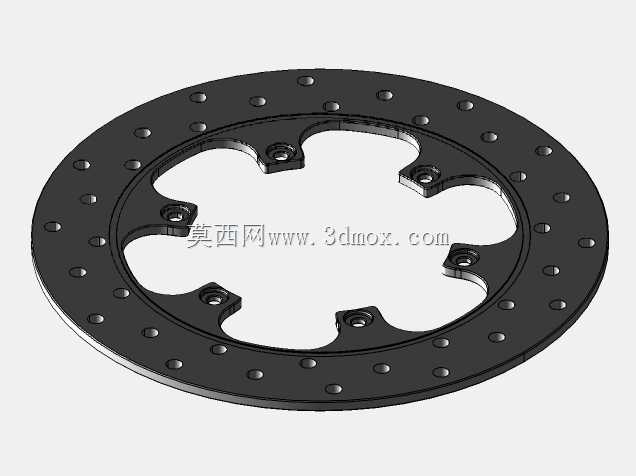

Pulsar150旧款摩托车前制动盘结构设计

　　日常两轮摩托车的前轴制动系统里，制动盘是直接决定制动效能、热稳定性与骑行安全的核心承载部件，这款适配Pulsar150旧款车型的前制动盘，在结构设计上完全贴合原厂车型的安装边界与使用工况，能满足日常通勤、中低速连续制动下的性能需求。从实际装车场景来看，该制动盘固定于前轮轮毂的安装法兰面，随车轮同步转动，制动时卡钳两侧的刹车片夹紧盘体工作面，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或驻车，是前碟刹系统中不可或缺的摩擦副载体。

　　设计层面首先考虑了安装适配性，盘体内圈的花键式安装位采用五螺栓固定结构，安装孔的位置度公差严格控制在0.05mm以内，确保装车后盘体与前轮轴的同轴度，避免高速转动时出现端面跳动引发的刹车抖动、异响问题。内圈安装位与外圈摩擦工作面之间采用花瓣状的过渡连接结构，这种非整圆的连接设计一方面可以减少盘体的整体重量，降低前轮的簧下质量，提升转向操控的灵活性，另一方面能够在制动产生高温时，为盘体提供足够的热膨胀释放空间，避免整圆结构因热胀冷缩出现应力集中导致的盘体翘曲变形，延长制动盘的使用寿命。

　　外圈摩擦工作面上均匀分布了多组径向排列的通风散热孔，这些通孔并非简单的减重设计，在车辆行驶过程中，气流可以顺着孔道快速穿过盘体，带走制动摩擦产生的大量热量，避免连续制动时盘体温度过高引发的热衰减现象，保证制动力输出的稳定性；同时这些孔洞还能在制动过程中刮除刹车片表面磨下的粉尘，减少粉尘在摩擦面的附着，维持摩擦系数的稳定，雨天行驶时也能快速排走摩擦面的水膜，缩短湿滑路面的制动响应时间。

　　从尺寸边界来看，该制动盘的外径、厚度完全匹配Pulsar150旧款车型的原厂卡钳安装行程，摩擦工作面的宽度与原厂刹车片的接触面积完全契合，不会出现摩擦面偏磨、刹车片接触不全的问题。盘体的材质选用常见的灰铸铁材质，这种材质具备良好的耐磨性与摩擦系数稳定性，成本可控且加工工艺成熟，能够满足民用通勤摩托车的使用强度需求，表面经过磨削加工，平面度公差控制在0.02mm以内，保证刹车片与盘体的贴合度，减少制动时的异响与抖动。

　　在实际维修替换场景中，这款制动盘的安装位完全复刻原厂尺寸，不需要对前轮轮毂、卡钳支架进行任何改装，直接替换原厂磨损超标的旧盘即可完成装配，安装时只需按照规定扭矩拧紧固定螺栓，确保每个螺栓的预紧力一致，就能避免盘体安装偏斜带来的后续故障。日常使用中，盘体的散热孔设计也能减少泥污、碎石在盘表面积存的概率，降低非均匀磨损的风险，相比实心制动盘，这种带通风孔与花瓣形连接结构的设计，在同等重量下具备更好的刚性与散热表现，适配150cc排量摩托车的制动力需求，能够应对城市道路频繁启停、山路连续下坡制动等多种常见骑行工况，保证制动系统的可靠性。
