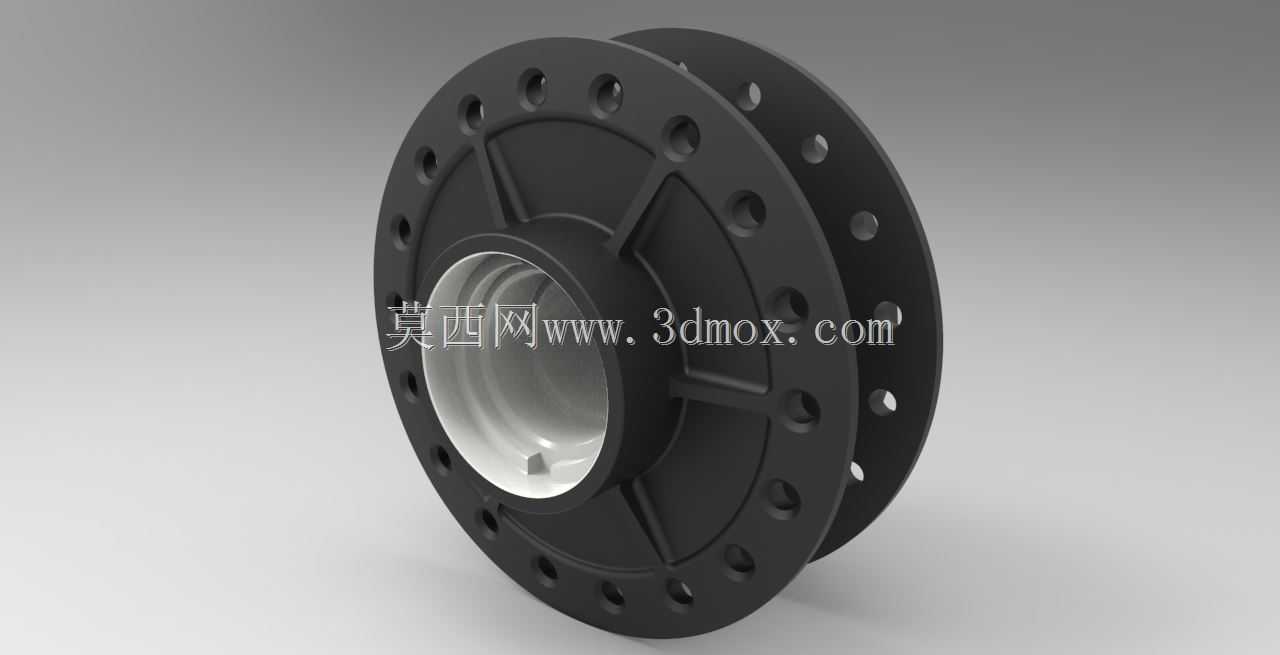

Pulsar150旧款摩托前轮辐式轮毂结构

　　日常做两轮代步车行走系统结构设计时，轮毂是连接轮轴、轮胎与制动组件的核心承载件，这款适配Pulsar150旧款车型的前辐式轮毂，主要承担前轮端的载荷传递、制动扭矩输出以及轮胎固定功能，在日常通勤类小排量街车的前桥行走系统中应用广泛。从实际装车场景来看，前轮轮毂需要同时对接前减震器下端的轮轴安装位、刹车盘的固定孔位，以及轮胎的胎圈安装座，还要承受行驶过程中的路面冲击、制动时的反向扭矩，以及转向时的侧向载荷，对结构强度和安装精度的要求都比较高。

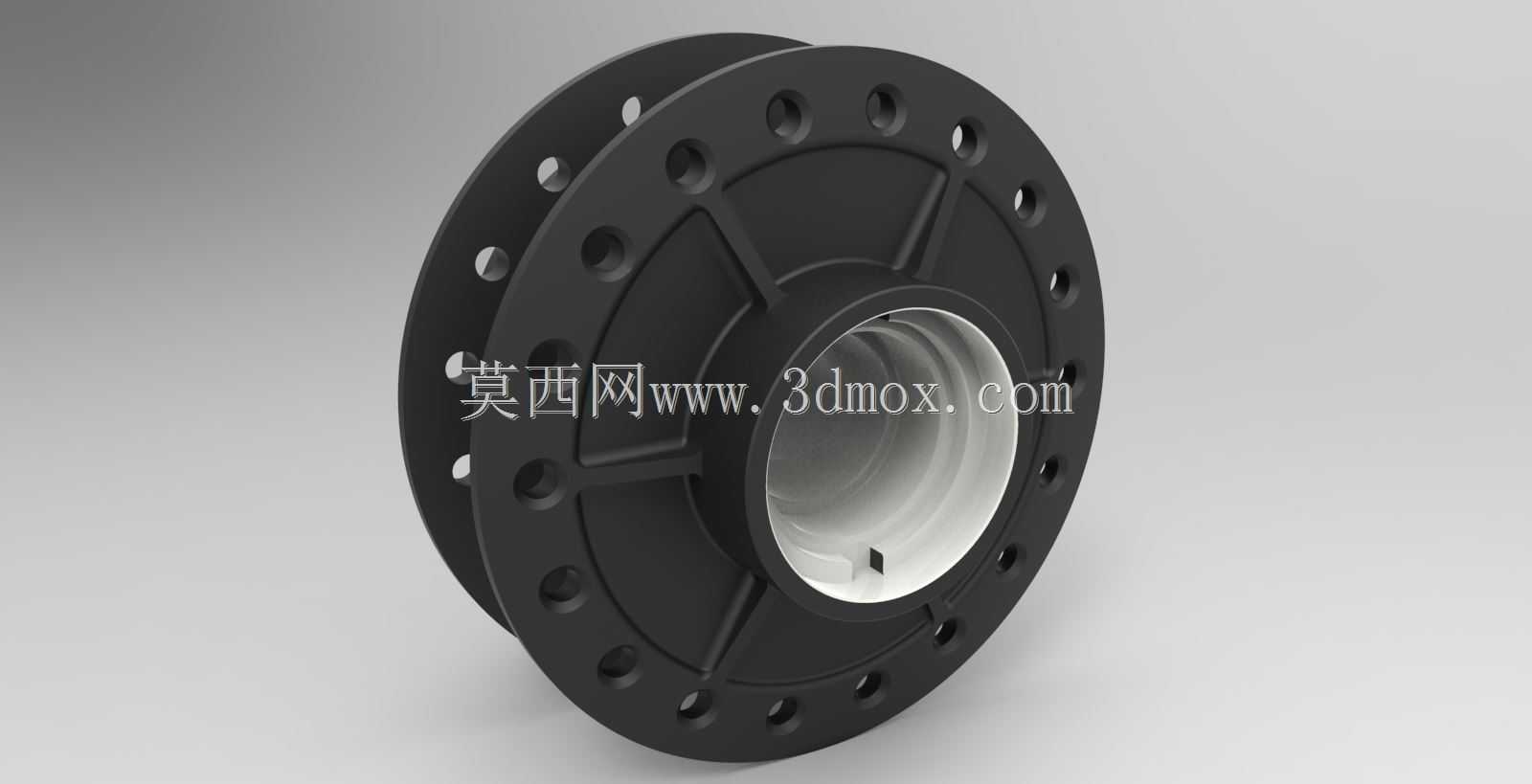

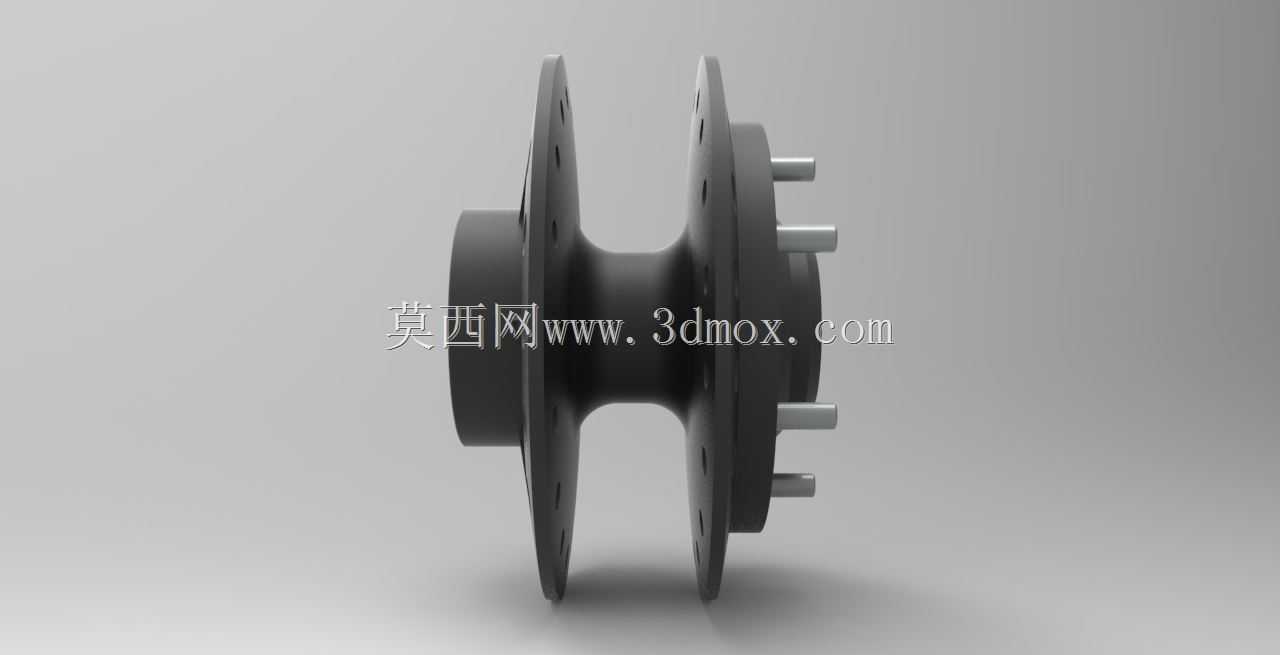

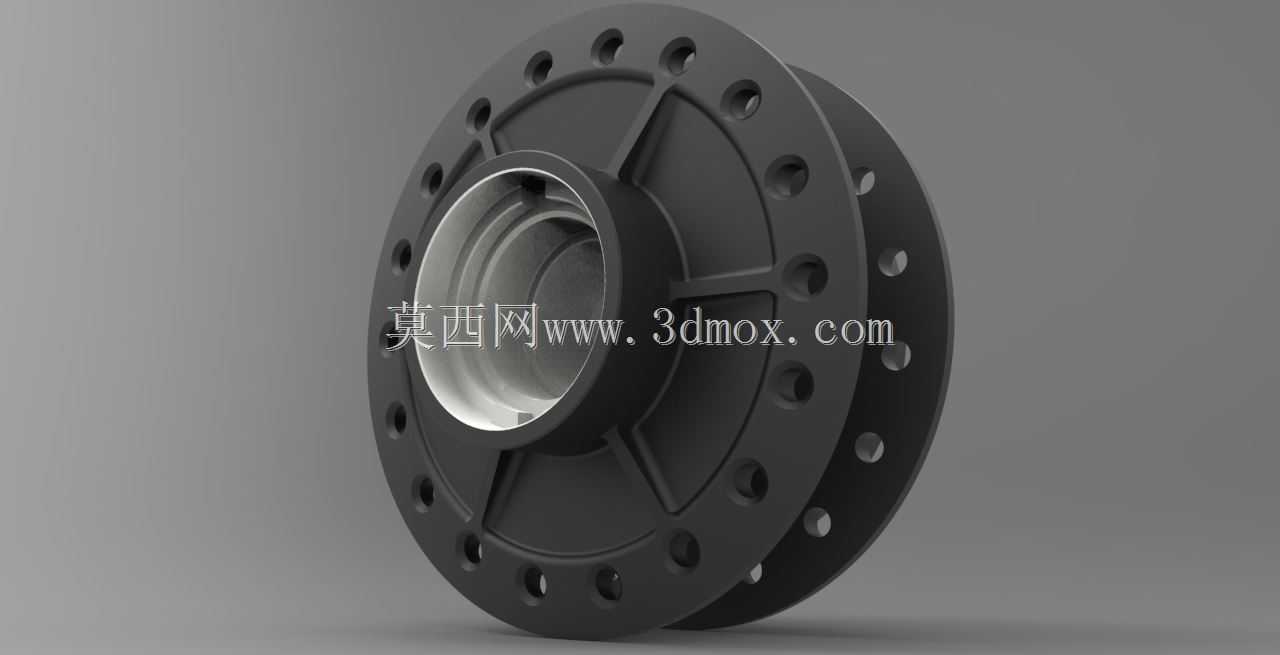

　　设计这款轮毂时，首先要匹配原车的安装边界：轮轴安装孔的同轴度需要控制在0.02mm以内，避免装车后出现前轮转动卡滞、高速行驶抖动的问题；刹车盘安装位的端面跳动公差不能超过0.03mm，否则会引发制动异响、刹车盘偏磨的故障。辐条的排布采用了不等厚的辐式结构，靠近轮心的辐条根部做了加厚过渡处理，分散轮轴传递来的集中应力，靠近轮辋的辐条端部做了圆弧收窄，在保证整体结构强度的前提下，尽可能降低轮毂的旋转惯量，提升前轮的转向响应速度。轮辋部分的胎圈座尺寸严格匹配对应规格的真空胎参数，胎圈座的锥度、气门嘴安装孔的位置都做了对应适配，不需要额外改装就能直接安装同规格的原厂轮胎。

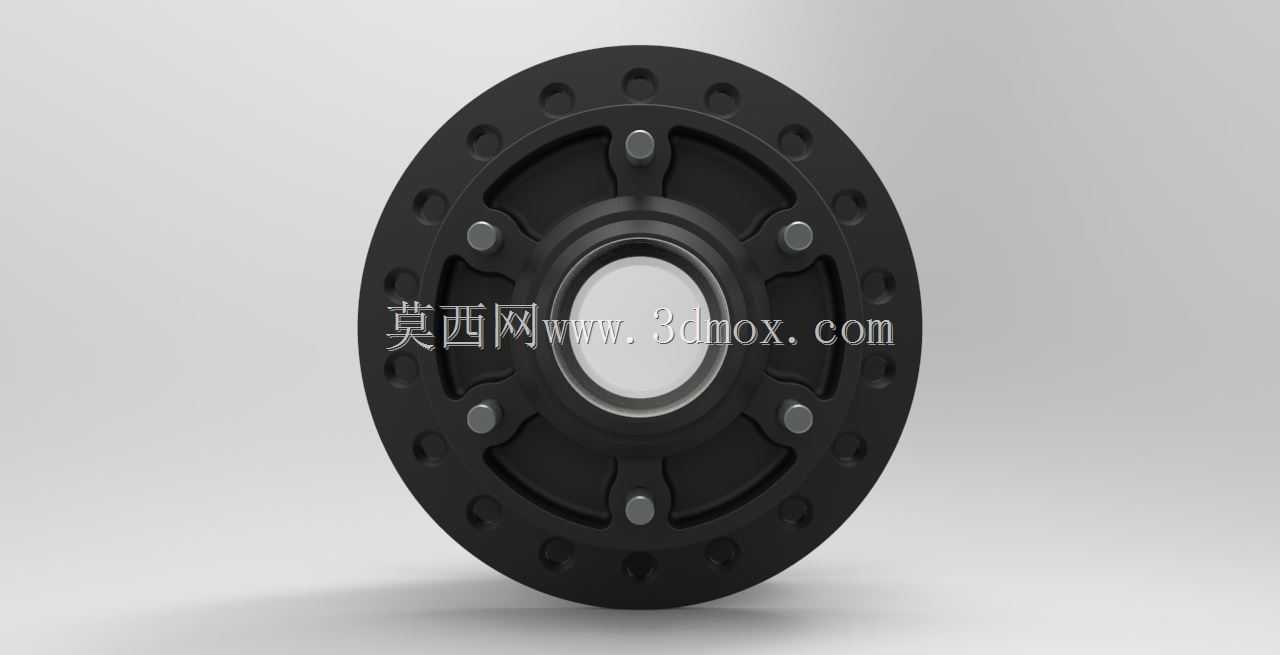

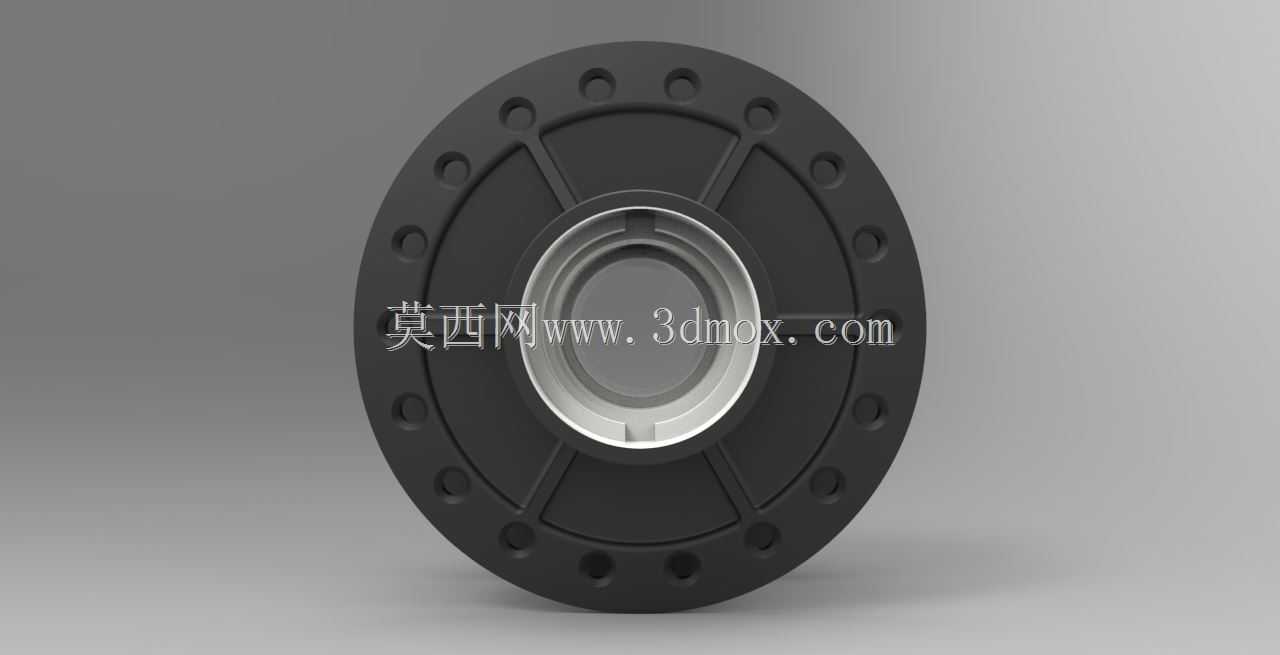

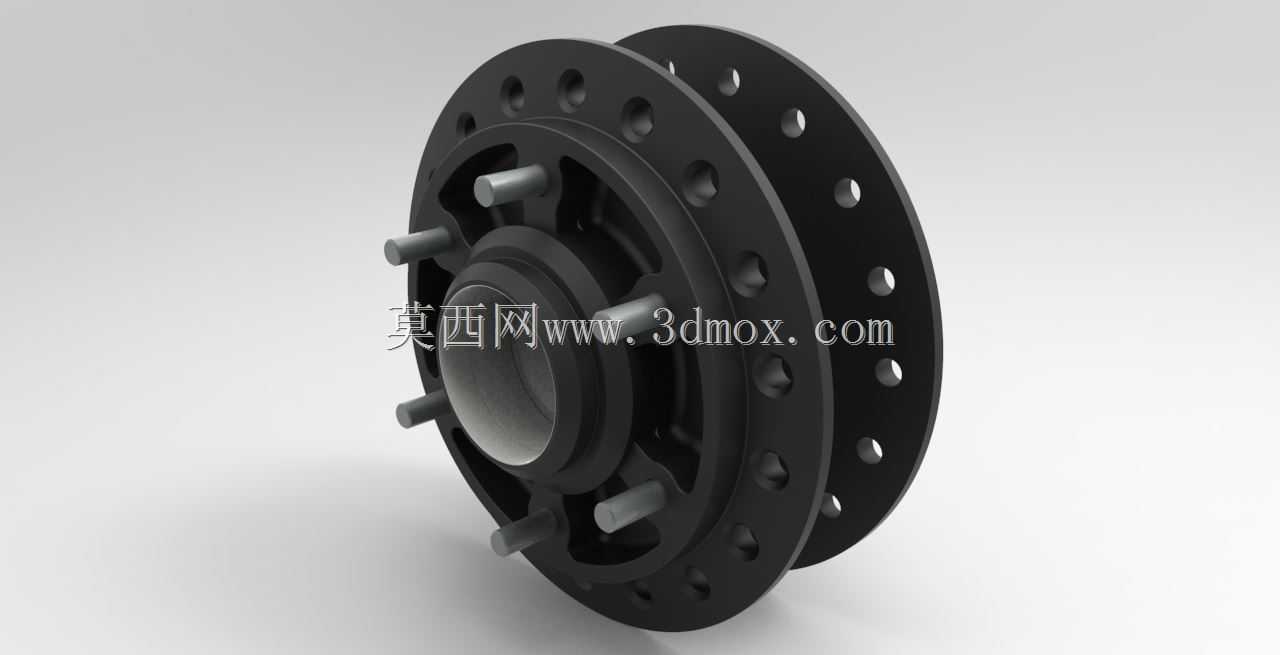

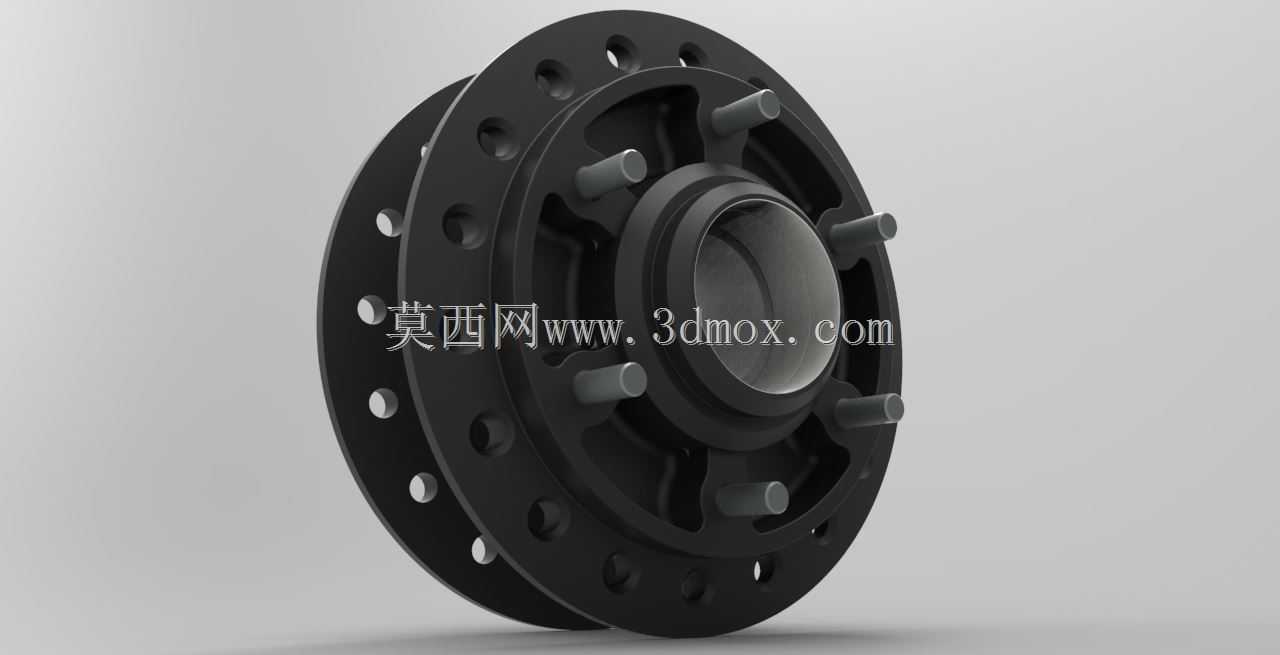

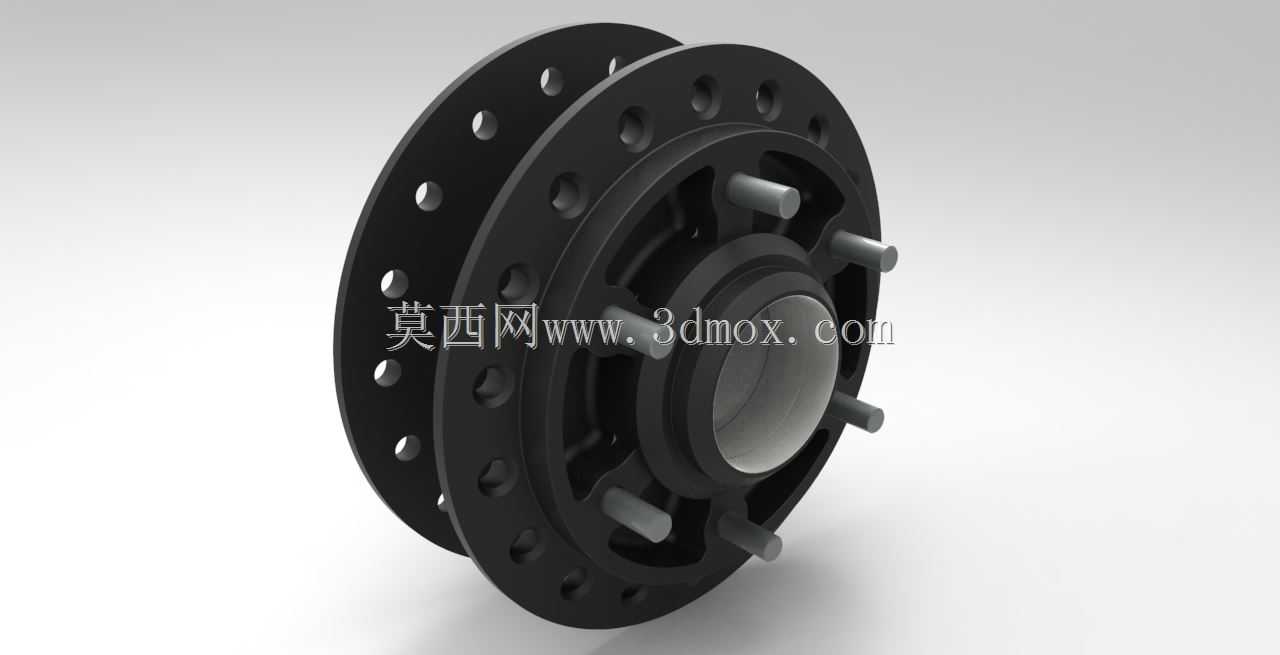

　　从功能特性来看，这款轮毂的制动侧预留了对应规格的刹车盘安装孔位，孔位的分布圆直径、螺栓孔的孔径都和原车单前刹车盘的参数完全匹配，刹车盘安装面做了精加工处理，保证刹车盘安装后和轮毂端面完全贴合，避免制动时出现抖动。轮心的轴承安装位设计了双轴承的安装腔，两个轴承之间预留了油封和隔套的安装空间，能够阻挡行驶过程中的泥水、灰尘进入轴承内部，延长前轮轴承的使用寿命，同时隔套可以给轴承提供合适的预紧力，避免轴承出现轴向窜动。轮毂上的辐条镂空孔不是单纯的装饰设计，每个镂空孔的位置都经过应力仿真校核，避开了应力集中的区域，既可以减轻轮毂的整体重量，也能在行驶过程中引导气流穿过，带走刹车盘工作时产生的热量，提升连续制动的稳定性。

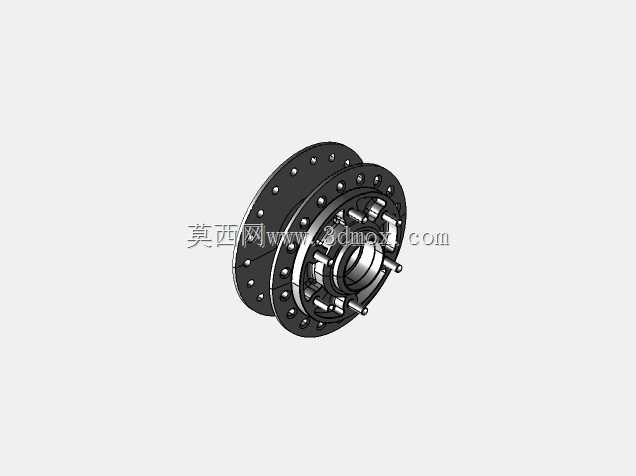

　　实际做三维建模时，需要重点关注几个安装边界的尺寸匹配：首先是轮轴的安装孔径，要和前轮轴的直径、前减震下端的安装槽宽度匹配，保证轮毂装车后不会出现轴向窜动；其次是刹车盘安装孔的位置度，每个孔的相对位置误差不能超过0.1mm，否则刹车盘无法顺利安装；还有轮辋的宽度和直径，要严格对应轮胎的适配规格，避免轮胎安装后出现脱圈、漏气的问题。另外，轮毂的所有棱边都做了圆角过渡处理，避免应力集中导致的轮毂断裂风险，表面的安装基准面都标注了对应的形位公差，方便后续加工或者改装时做精度校验。

　　在日常维修替换场景中，这款轮毂可以直接替换同车型的原厂前轮毂，不需要改动前减震、刹车卡钳、轮轴等周边部件，安装时只需要按照对应扭矩拧紧轮轴螺母和刹车盘固定螺栓，就能保证正常使用。对于三维建模学习者来说，这款轮毂的结构涵盖了回转体建模、阵列特征、应力校核、安装位公差匹配等多个机械设计常用的知识点，通过拆解建模过程可以清晰理解行走部件的载荷传递路径和设计逻辑，掌握承载类结构件在设计时如何平衡强度、重量和安装精度的关系。
