10英寸DWT规格钢制轮辋结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359721
  • 10英寸DWT规格钢制轮辋结构设计
  • 10英寸DWT规格钢制轮辋结构设计
  • 10英寸DWT规格钢制轮辋结构设计
  • 10英寸DWT规格钢制轮辋结构设计
  • 10英寸DWT规格钢制轮辋结构设计
  • 10英寸DWT规格钢制轮辋结构设计

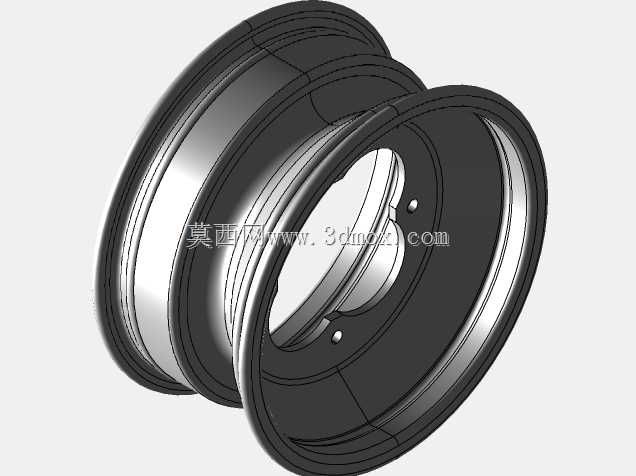

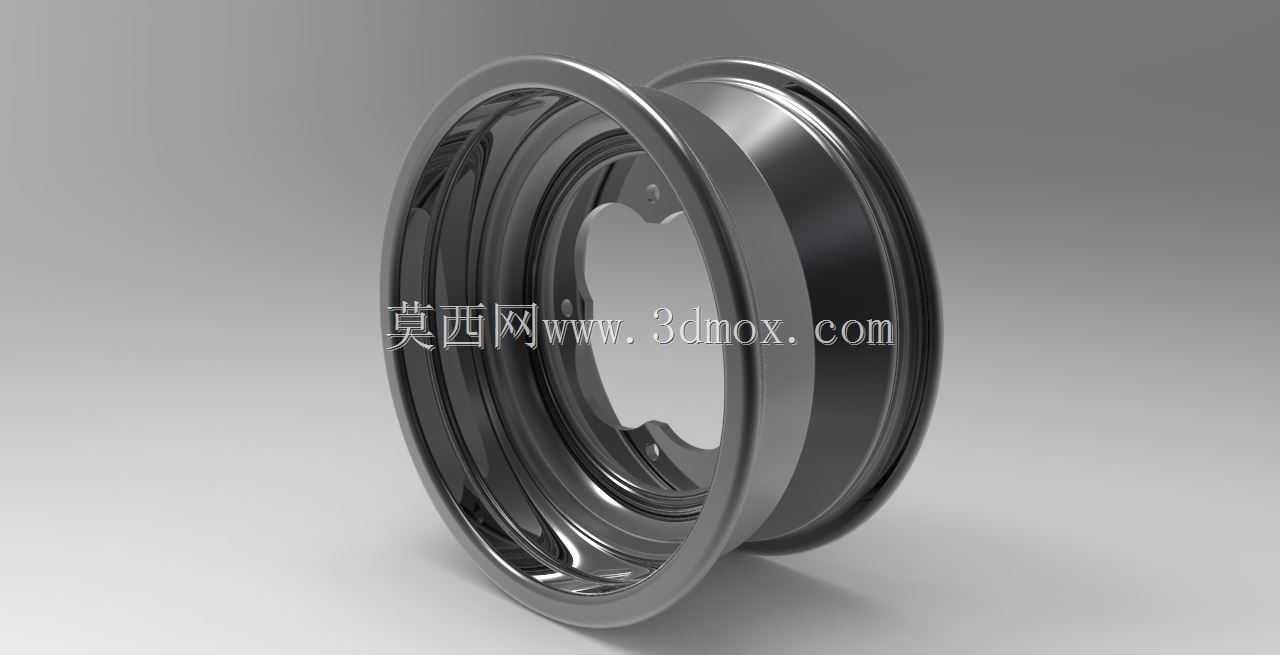

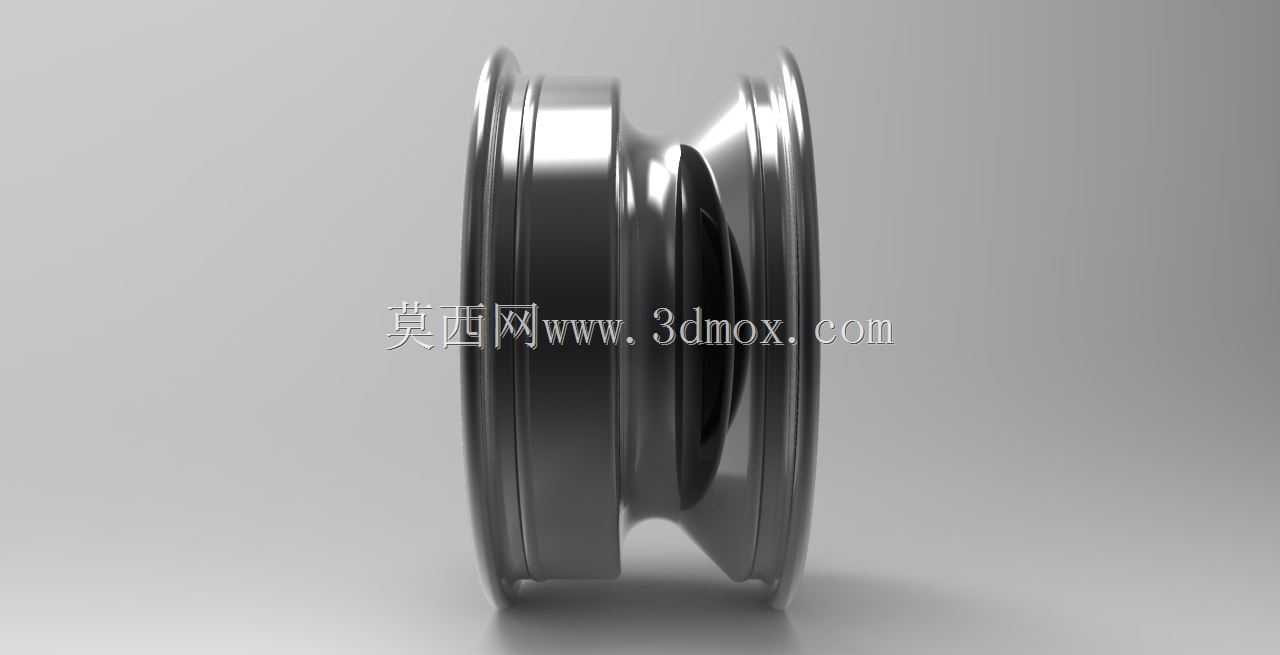

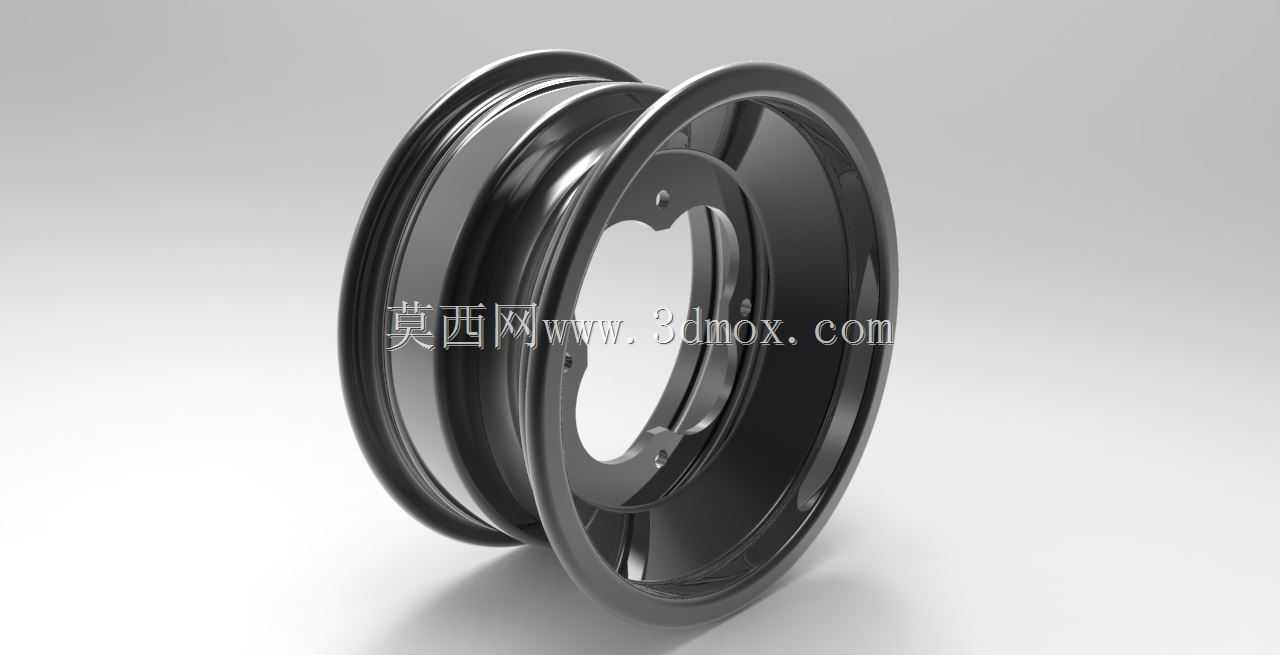

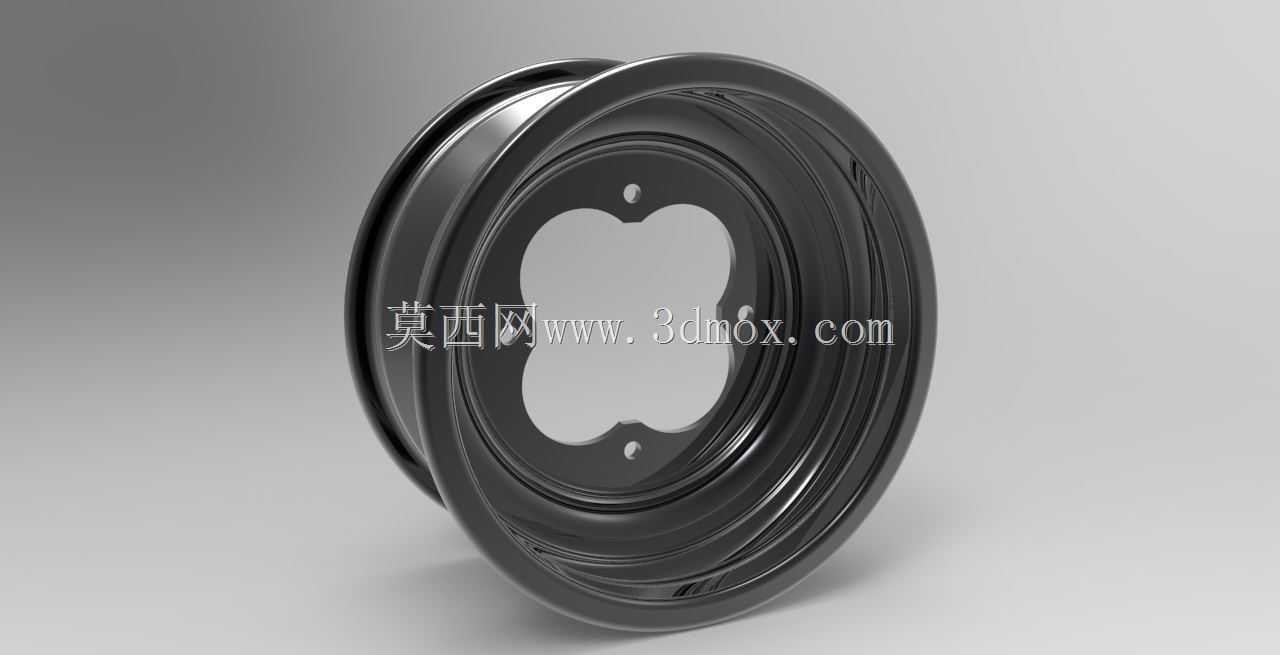

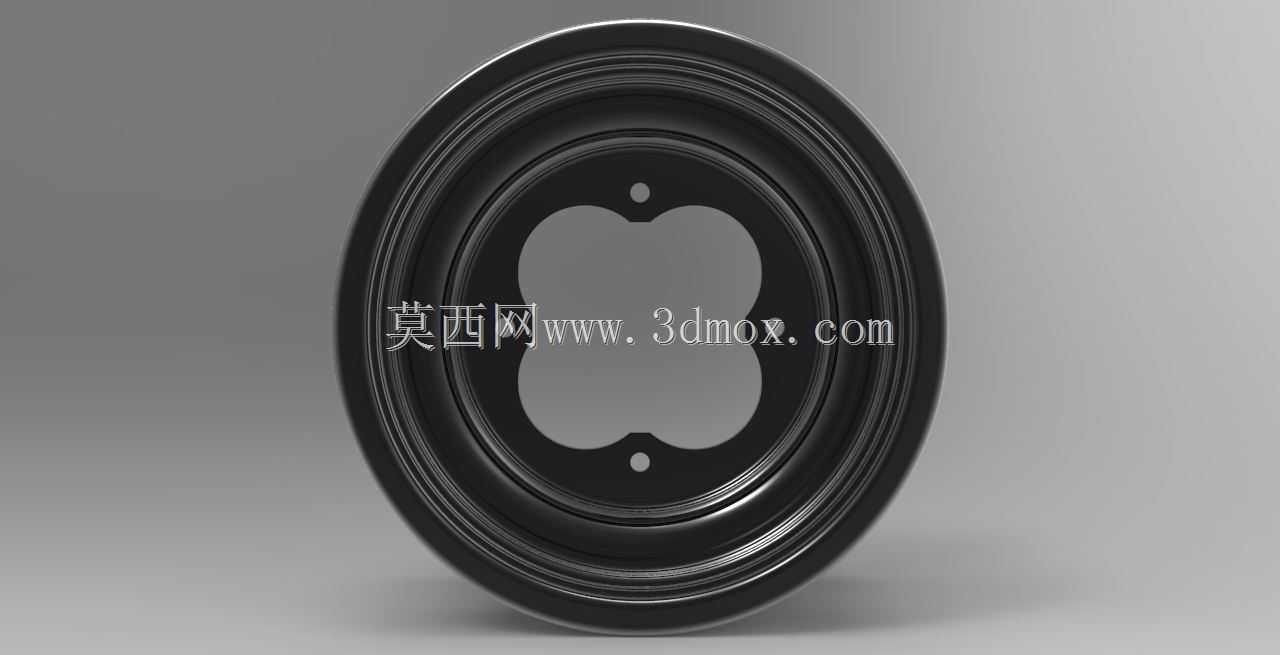

  这款10英寸规格的轮辋,主要适配小型非道路作业车辆、低速场地代步设备以及小型工程机具的行走系统,在厂区转运电瓶车、小型园林作业机械、高尔夫场地通勤车、小型农用作业机具上都能见到这类规格轮辋的应用,这类轮辋需要兼顾承载能力与装配适配性,是行走系统中连接轮胎与车轴的核心受力部件。从结构设计来看,轮辋采用分体式滚压成型结构,主体采用低碳钢经多道滚压工序成型,轮缘部分做了圆弧过渡卷边处理,能够在轮胎充气后紧密贴合轮胎胎圈位置,避免车辆行驶过程中出现胎圈脱开、漏气的问题,轮辋的槽底深度经过精准计算,既能够满足轮胎拆装时的操作空间需求,又不会过度削弱轮辋整体的结构强度,避免槽底位置出现应力集中导致的受力变形。中心安装部位采用四孔对称安装结构,

  安装孔的位置度公差控制在0.1mm以内,能够保证轮辋安装到车轴法兰上之后的同轴度,避免车辆行驶过程中出现车轮偏摆、跳动的问题,中心定位孔的尺寸与对应车轴的轴头尺寸做间隙配合设计,装配时能够快速定位,降低装配难度,同时安装面做了铣平处理,保证轮辋与法兰面完全贴合,避免螺栓受力不均出现断裂风险。从实际使用场景的需求出发,这款轮辋的额定承载能力按照对应车型的满载载荷做了1.5倍的安全系数校核,轮辋本体的材料厚度根据不同受力区域做差异化设计,轮缘位置因为要承受轮胎的侧向挤压力以及过障碍时的冲击载荷,材料厚度比槽底位置厚1.2mm,中心安装盘位置因为要传递车轴的驱动力矩以及承受整车的垂直载荷,采用加厚钢板冲压成型后与轮辋本体焊接连接,

  焊接位置采用满焊工艺,焊后做去应力处理,避免长期交变载荷作用下焊缝位置出现开裂问题。轮辋的气门嘴安装孔预留位置经过精准定位,避开轮辐加强筋以及安装螺栓的位置,装配后气门嘴不会与周边部件发生干涉,充气操作时也有足够的操作空间。在设计过程中,首先根据适配轮胎的规格确定轮辋的名义直径为10英寸,轮辋的宽度尺寸匹配对应轮胎的断面宽度,保证轮胎安装后胎侧的变形量在合理范围内,不会因为轮辋过窄导致轮胎胎侧过度弯折,也不会因为轮辋过宽导致轮胎胎圈被过度撑开出现早期损坏。轮辋的安装孔分布圆直径根据常用的小型车轴法兰规格做通用化设计,能够适配多款同规格的车轴部件,提升部件的通用互换性,降低后期维护的配件采购难度。轮辋的整体外形做了轻量化优化,

  在保证结构强度满足使用要求的前提下,通过等强度设计减少不必要的材料冗余,相比同规格的传统铸造轮辋重量降低30%左右,能够有效降低行走系统的簧下质量,提升车辆行驶的平顺性,减少颠簸路面的冲击载荷传递到车架部位。表面处理采用电泳加喷塑工艺,能够适应户外潮湿、多泥沙的使用环境,避免轮辋表面出现锈蚀,延长部件的使用寿命,轮辋的所有棱边位置都做了倒钝处理,避免装配过程中划伤操作人员,也不会在轮胎拆装时刮伤轮胎胎圈。在实际装配验证阶段,需要重点检查轮辋的径向跳动与端面跳动量,径向跳动控制在0.3mm以内,端面跳动控制在0.4mm以内,保证车辆高速行驶时不会出现明显的振动,轮辋与轮胎装配后需要做动平衡测试,根据平衡结果添加对应规格的平衡块,避免行驶过程中出现方向盘抖动、车轮异常磨损的问题。针对不同的使用场景,这款轮辋还可以根据需求调整表面涂层的颜色,满足不同设备的外观配套需求,安装螺栓的规格也可以根据对应车轴的载荷等级做适配调整,保证连接强度满足使用要求。
