2千瓦无刷直流电动汽车电机控制器结构设计

　　这款2千瓦级无刷直流电机控制器，主要适配低速纯电动乘用车辆、小型场地作业电动车的动力系统控制需求，常见应用在厂区短途转运电动车、低速老年代步车、小型电动观光车的动力链路中，作为整车动力输出的核心控制单元，承担着电机驱动信号输出、运行状态调控、功率转换输出的核心作用，直接决定无刷直流电机的动力输出平顺性、运行效率以及故障保护响应速度。

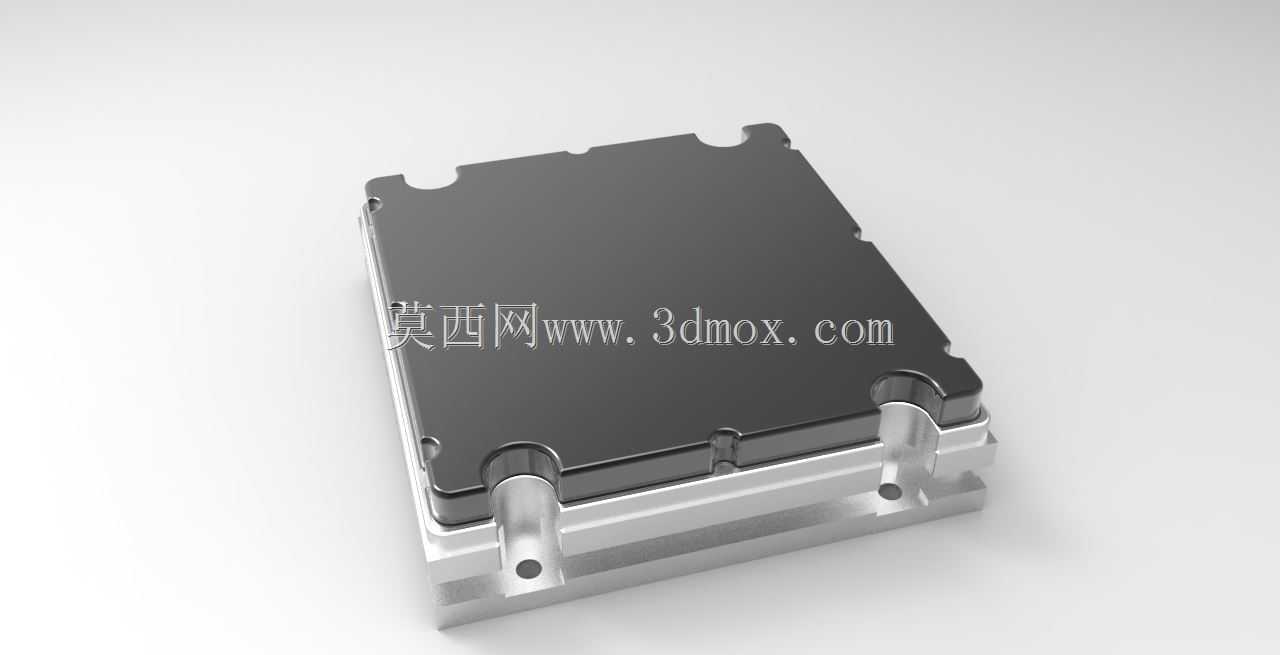

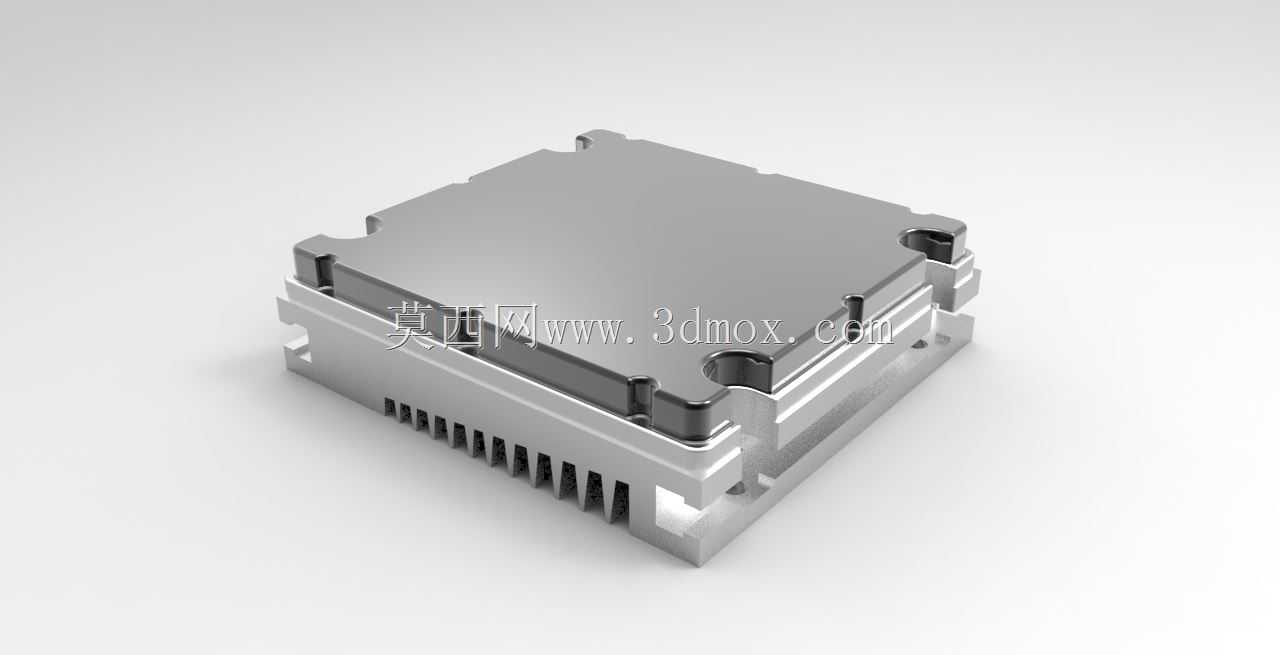

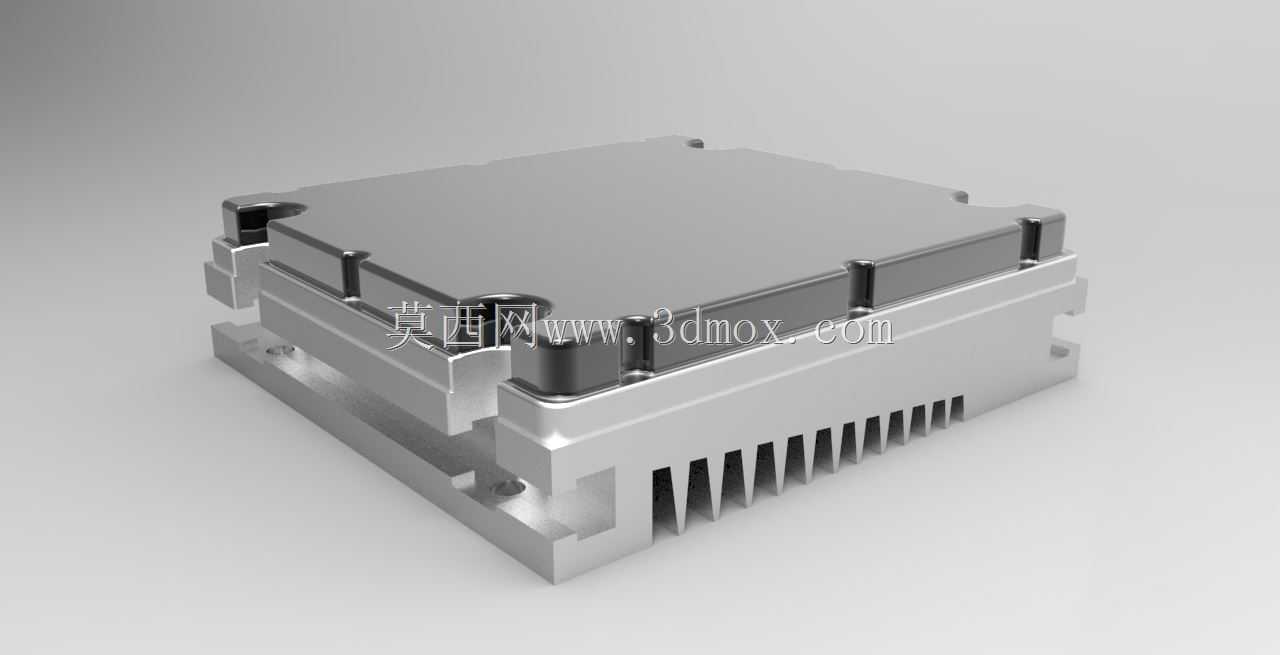

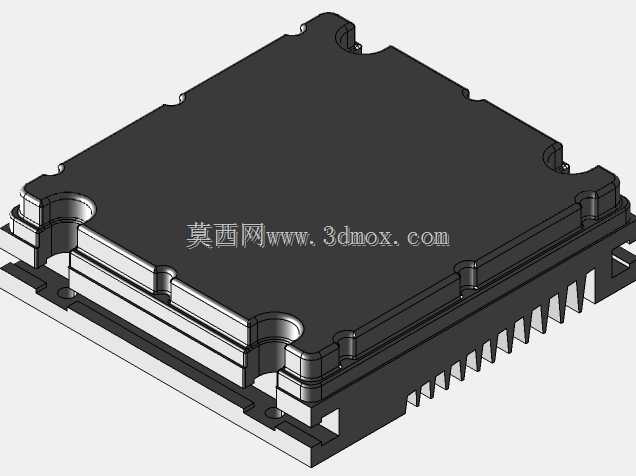

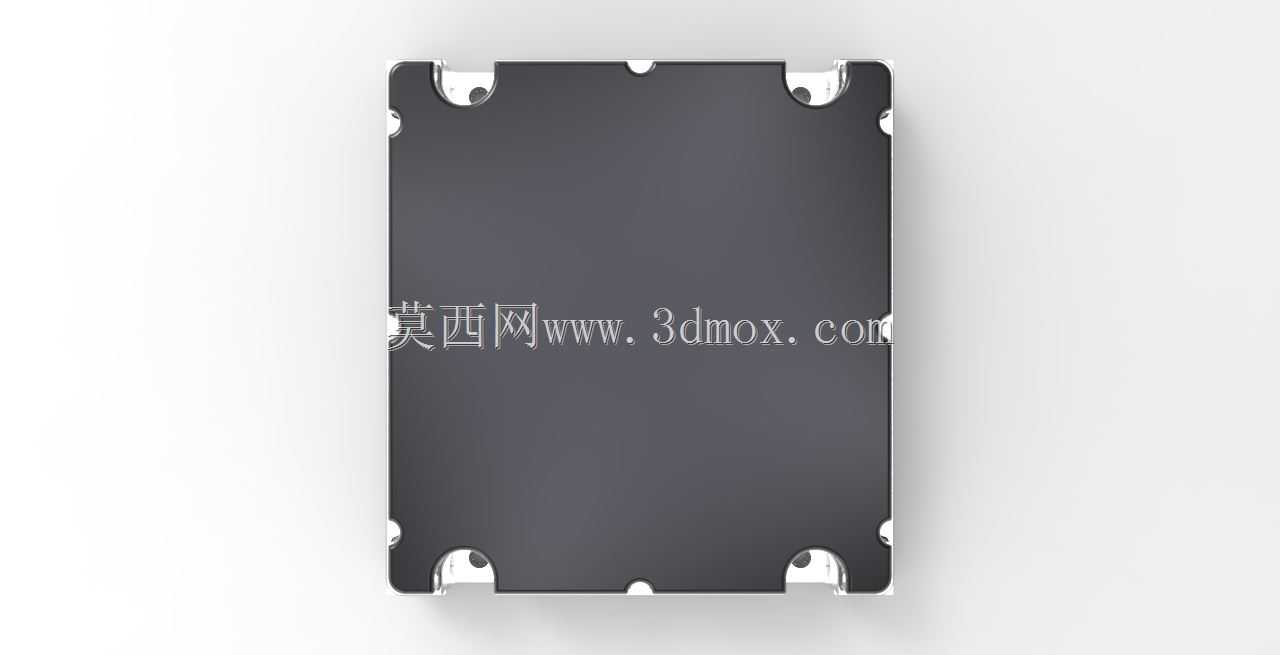

　　从结构设计思路来看，这款控制器采用上下分层扣合的壳体结构，上盖为平整的金属盖板，下壳体集成了散热齿结构与安装固定基座，整体采用铝合金压铸成型工艺，既满足车载部件的轻量化要求，也能通过金属壳体实现电磁屏蔽，避免车载复杂电磁环境下的信号干扰，同时铝合金材质的导热性能可以快速将内部功率器件工作产生的热量传导到外侧散热齿上，配合车辆行驶过程中的迎面气流实现被动散热，无需额外加装散热风扇即可满足2千瓦功率等级的持续散热需求，减少了活动部件带来的故障点，适配车载工况下的长寿命免维护要求。

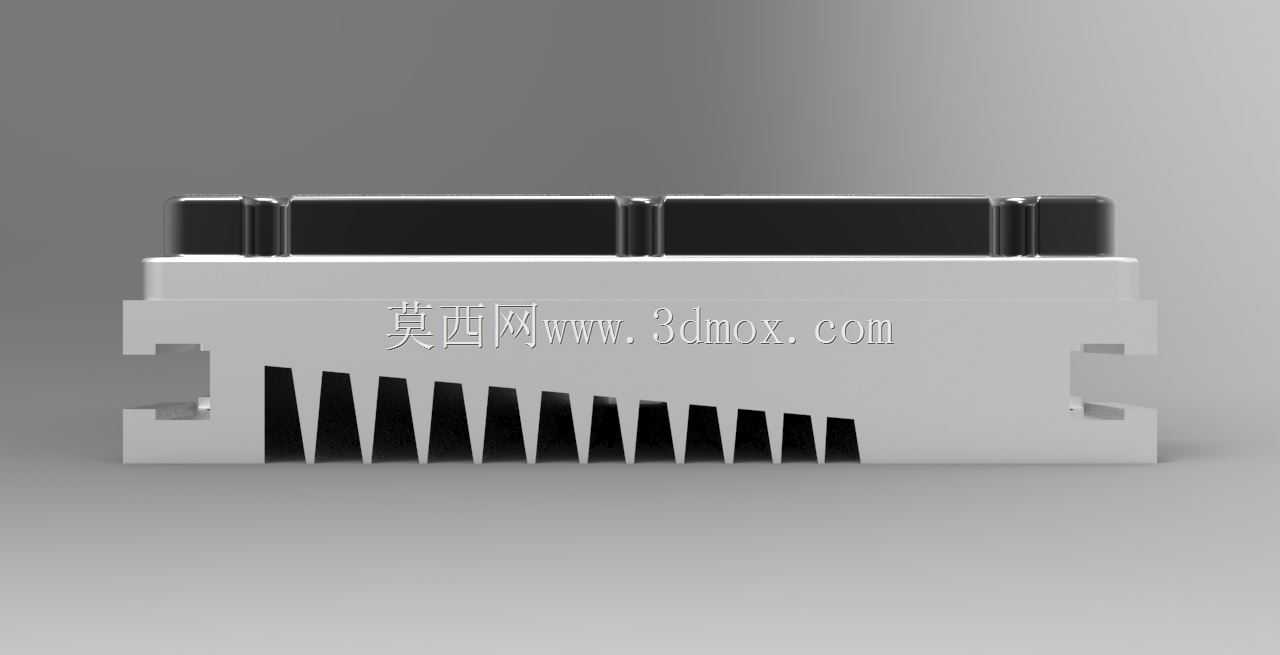

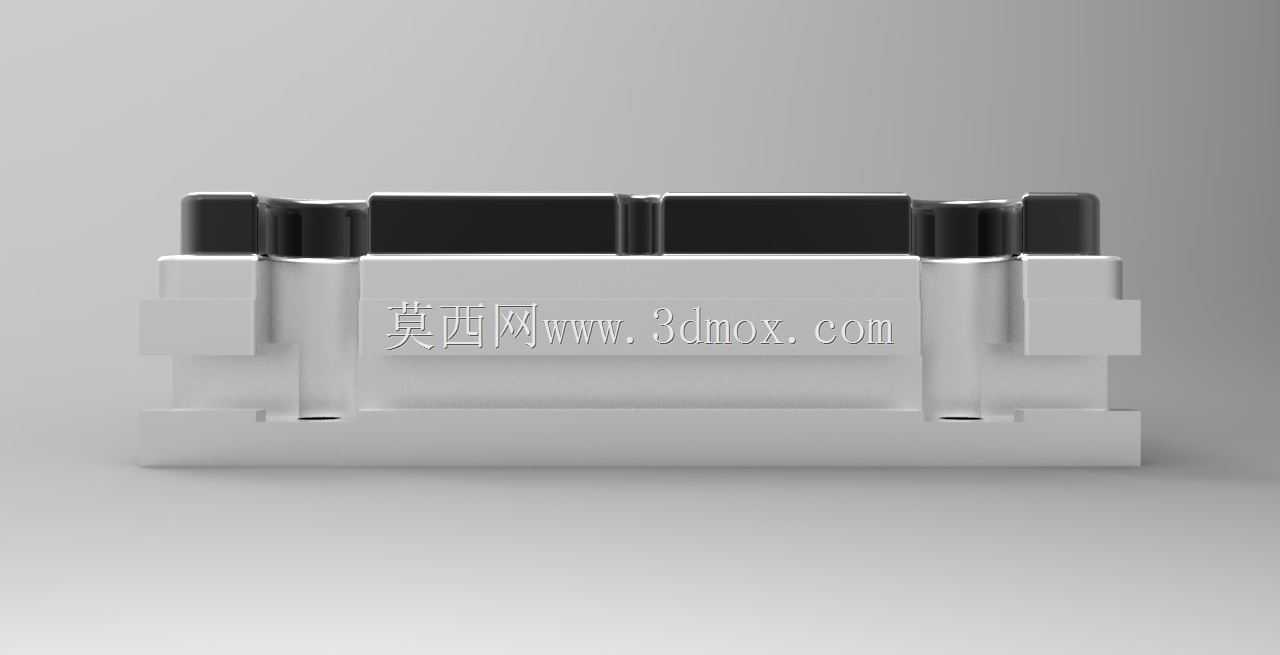

　　壳体的安装边界设计充分考虑了车载安装的通用性，下壳体底部预留了带安装孔的凸台结构，安装孔位的间距符合小型电动车电控单元的通用安装尺寸规范，可以直接通过螺栓固定在车架的预留安装位上，不需要额外设计转接支架，降低整车装配的复杂度。上下壳体的扣合面设计了密封槽结构，可以加装密封胶条实现IP65级别的防护能力，能够抵御车辆行驶过程中溅起的泥水、扬尘进入壳体内部，适配车载复杂的使用环境。侧面的散热齿采用等间距直齿设计，齿高与齿厚经过热仿真优化，在控制整体壳体重量的前提下最大化散热面积，齿间的气流通道顺着车辆行驶方向布置，车辆前进时气流可以直接穿过齿间间隙带走热量，避免出现散热死角。

　　从功能特性层面，这款控制器内部集成了功率驱动模块、信号采集单元、主控电路三个核心部分，壳体上预留的接线端口可以分别连接动力电池输入端、电机三相输出端、油门信号输入端、刹车信号输入端以及整车通讯线路，能够实时采集电机转子位置信号、油门开度信号、电池电压电流信号，根据整车的操控指令实时调整输出到电机的三相电流大小与频率，实现电机的启动、加速、减速、制动等运行状态控制，同时内置过流保护、过压保护、欠压保护、过热保护机制，当检测到运行参数超出安全阈值时会主动限制功率输出或者切断动力输出，避免器件损坏或者动力失控的风险。

　　在结构细节处理上，壳体的边角位置都做了圆角过渡处理，避免安装过程中锐边划伤操作人员或者损坏车载线路，上盖与下壳体的连接采用周边均匀布置的内六角螺栓紧固，螺栓拧紧力矩经过核算，既可以保证密封胶条的压缩量满足密封要求，也不会因为力矩过大导致壳体变形。接线端口的位置设计在壳体的同一侧，方便整车布线时所有线路集中连接，减少线束的弯折半径，降低线束老化破损的风险。整体外形方正紧凑，在满足内部器件安装空间的前提下尽可能压缩整体体积，减少在整车上的安装空间占用，适配小型电动车有限的舱内布置空间。

　　这类小功率无刷直流电机控制器的设计，核心是在成本、可靠性、性能三者之间找到平衡，不同于大功率乘用车电控的复杂液冷结构，这类小功率控制器采用被动散热结构可以大幅降低制造成本与维护成本，同时通过结构优化满足车载工况的防护与散热要求，非常适合低速电动车的成本定位与使用场景，在结构建模过程中需要重点关注散热齿的热变形量、安装孔位的位置度公差、上下壳体配合面的平面度要求，这些参数直接影响控制器的散热效果、密封性能以及安装适配性，建模时需要预留足够的公差余量，兼顾加工工艺性与装配便利性，避免出现设计完成后无法加工或者装配干涉的问题。
