大学生方程式赛车钢管桁架式超底盘结构

　　这套钢管桁架式底盘结构，是面向大学生方程式赛事场景开发的承载核心，直接决定赛车在动态赛事环节的操控表现与结构安全冗余。从实际赛事应用来看，这类底盘需要同时适配直线加速、8字绕环、高速避障、耐久赛等多个不同工况的载荷输入，所有杆件的排布逻辑都围绕载荷传递路径做优化，没有冗余的结构设计，每一段管材都承担对应的传力职责。

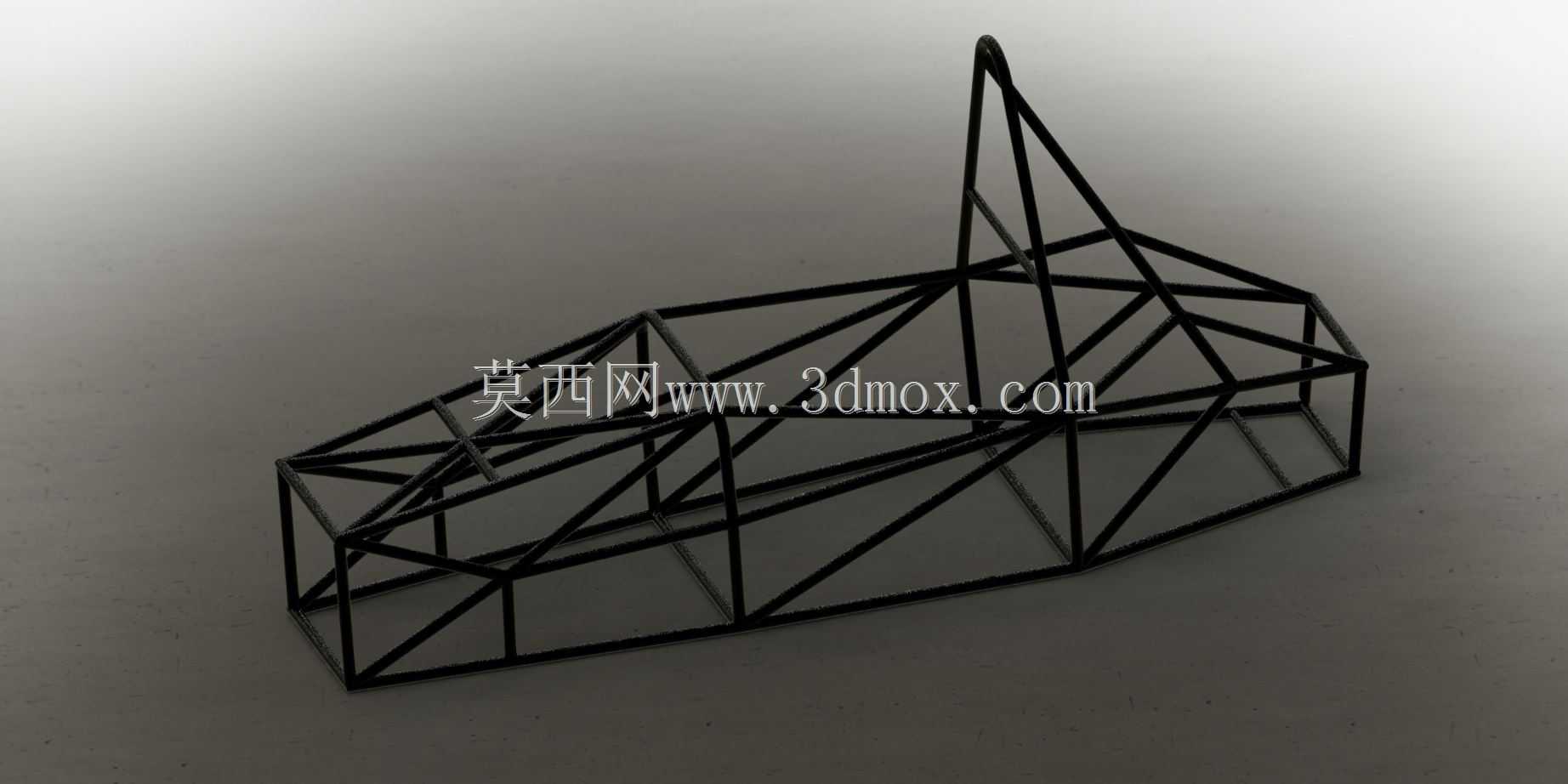

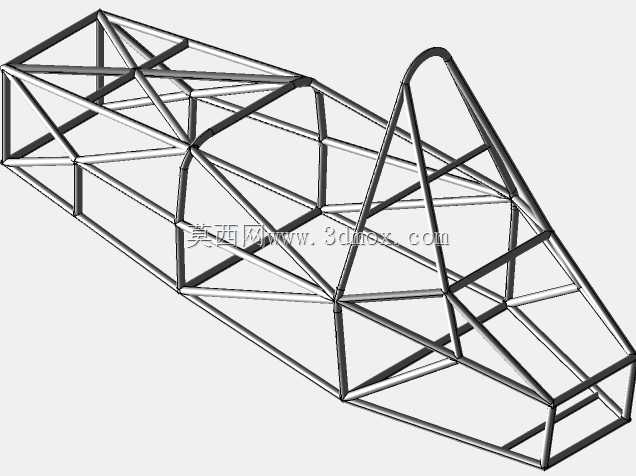

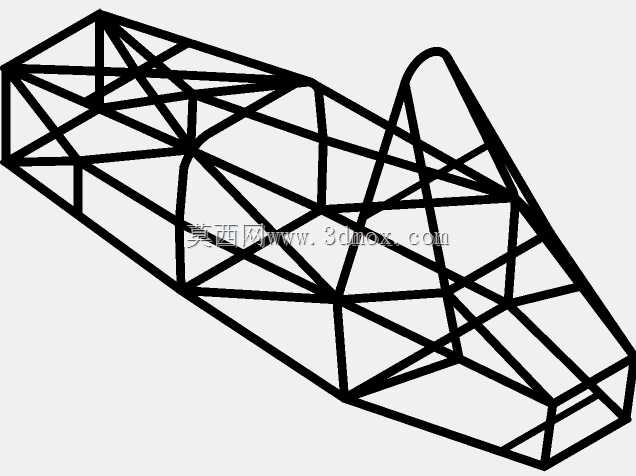

　　从功能特性上看，该底盘采用空间钢管桁架结构，区别于量产车的承载式车身，所有的悬架硬点、转向系统安装位、动力总成固定点、座椅安装位、防滚结构都直接集成在桁架本体上，不需要额外的副车架做转接，能最大程度压缩整备质量。前部的桁架结构预留了碰撞吸能区的安装空间，按照赛事规则要求，前部碰撞时的载荷会通过斜向布置的管材逐级分散到整个主桁架结构上，避免局部应力集中导致的结构失效。中部的驾驶舱区域按照人体工程学边界做了杆件避让，预留了驾驶员佩戴头盔后的头部空间、方向盘操作空间、踏板操作行程空间，同时两侧的侧边防撞结构采用双层管材排布，能在侧面碰撞时提供足够的抗变形能力。后部的动力舱区域，桁架杆件围绕动力总成的外轮廓做适配，预留了传动系统、冷却系统、排气系统的安装间隙，同时后悬的硬点直接焊接在后部桁架的节点位置，保证后轮的定位参数在动态载荷下不会出现过量偏移。

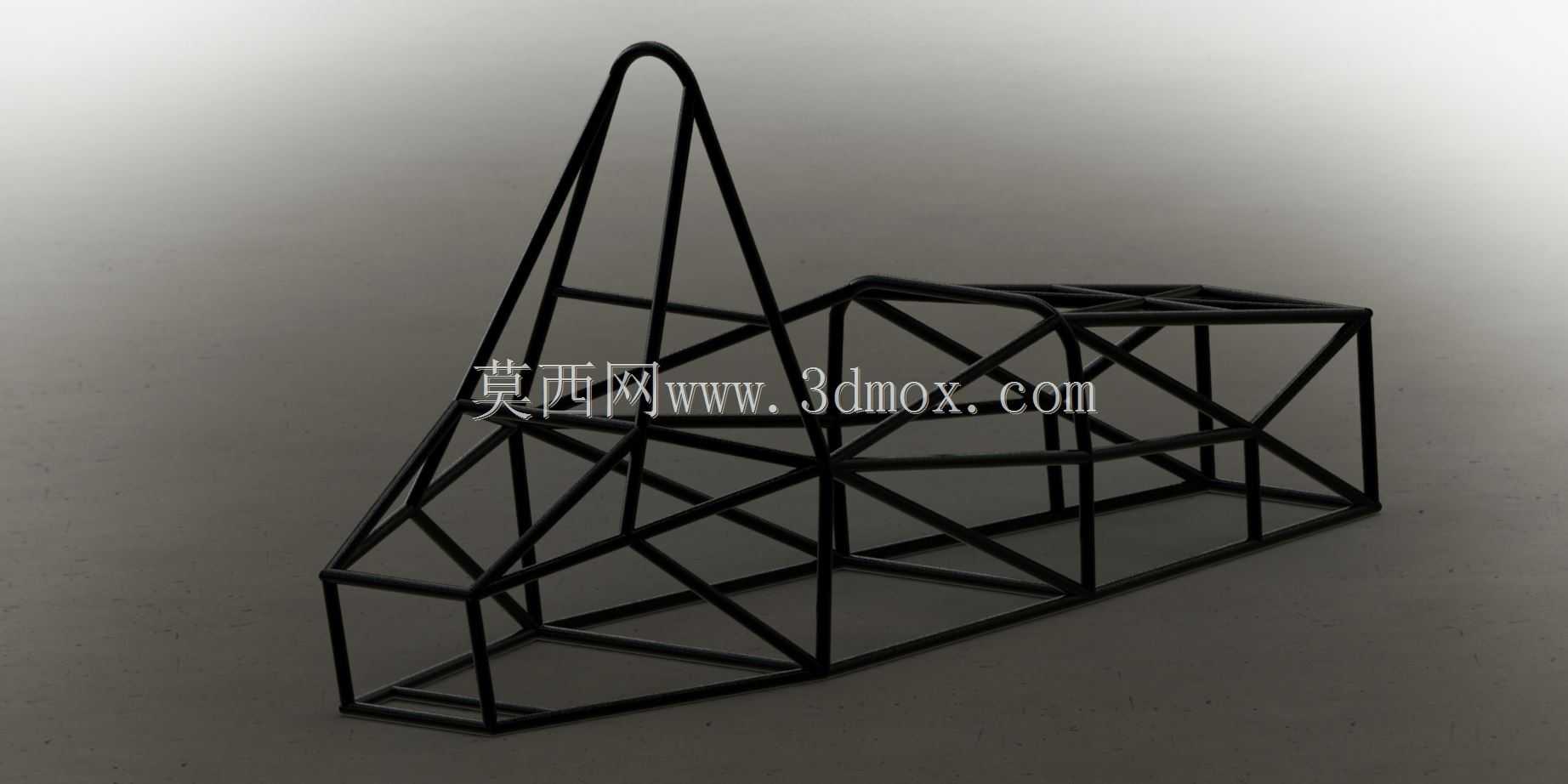

　　设计思路上，整套桁架的节点全部采用焊接连接，所有杆件的交汇点都尽量对齐载荷传递的方向，避免杆件承受额外的弯矩，大部分杆件只承受轴向的拉压载荷，这样能最大化利用管材的强度特性，用更薄的管壁、更小的管径满足强度要求，实现轻量化目标。前部高耸的防滚结构是前环防滚架，按照赛事规则要求，其顶部高度高于驾驶员头盔最高点，在车辆发生翻滚时，能直接接触地面承担整车重量，避免驾驶员头部受到挤压。底盘的底部平面做了平整度优化，减少高速行驶时的底盘乱流，同时预留了底板安装的固定点，可加装复合材料底板进一步优化空气动力学表现。

　　从安装边界来看，整套底盘的前部宽度按照前轮轮距的设计值做收窄，避免转向时前轮与桁架发生干涉，前部的最前端预留了前防撞盒的安装法兰，可直接通过螺栓固定吸能结构。悬架安装硬点的位置经过运动学校核，主销内倾、后倾、车轮外倾的参数都通过硬点坐标直接保证，焊接时需要配合专用工装保证各硬点的位置度公差，避免后期装配时出现悬架参数偏差。中部驾驶舱的底部预留了座椅安装的滑轨固定点，可根据不同身高的驾驶员调整座椅前后位置，踏板组的安装位也预留了调节空间，适配不同的驾驶坐姿。后部的动力安装位按照常见的小排量高转速发动机外轮廓设计，发动机的安装悬置点直接固定在桁架的横向杆件上，能过滤掉发动机运转时的部分振动，同时避免振动导致的焊缝疲劳开裂。燃油箱的安装位布置在驾驶舱后方的重心区域，能减少燃油消耗对整车重心位置的影响，电池、电控单元的安装位也都布置在重心附近，优化整车的轴荷分配。

　　在实际赛事使用中，这类桁架底盘的维护便利性也做了充分考虑，所有需要经常拆装的部件对应的安装位都预留了操作空间，不需要切割杆件就能完成部件的更换。焊缝的布置位置都避开了应力最高的区域，同时在高载荷节点位置增加了三角形加强筋结构，提升节点的抗疲劳强度。整套底盘的重心高度控制在较低水平，配合桁架结构的高扭转刚度，能让赛车在过弯时的侧倾更小，轮胎的接地面积更稳定，提升弯道中的抓地力表现。针对耐久赛的长时间高载荷工况，底盘的关键杆件都做了载荷循环校核，能承受数小时的连续颠簸、加速、制动载荷而不出现结构变形，保证赛事过程中的可靠性。
