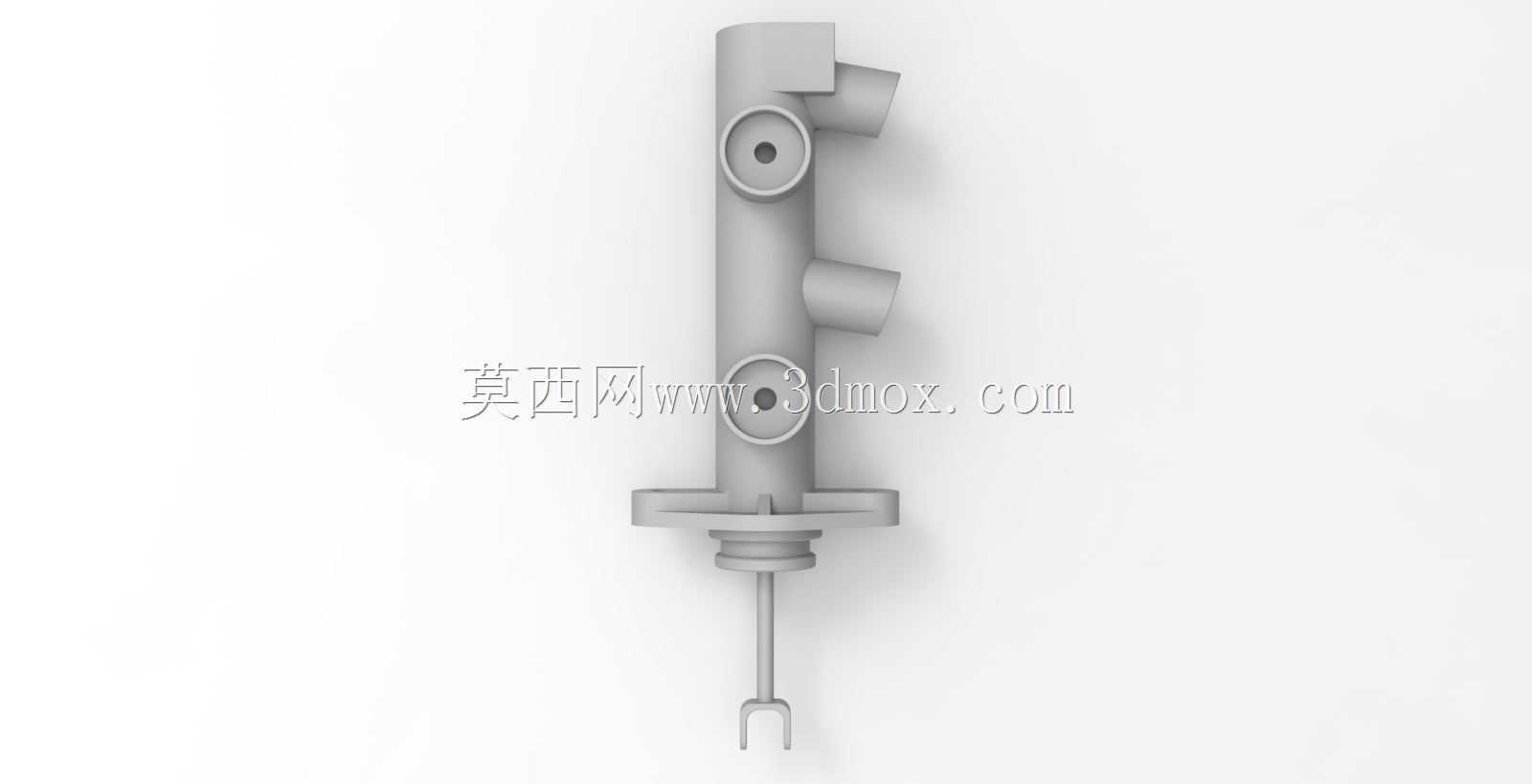

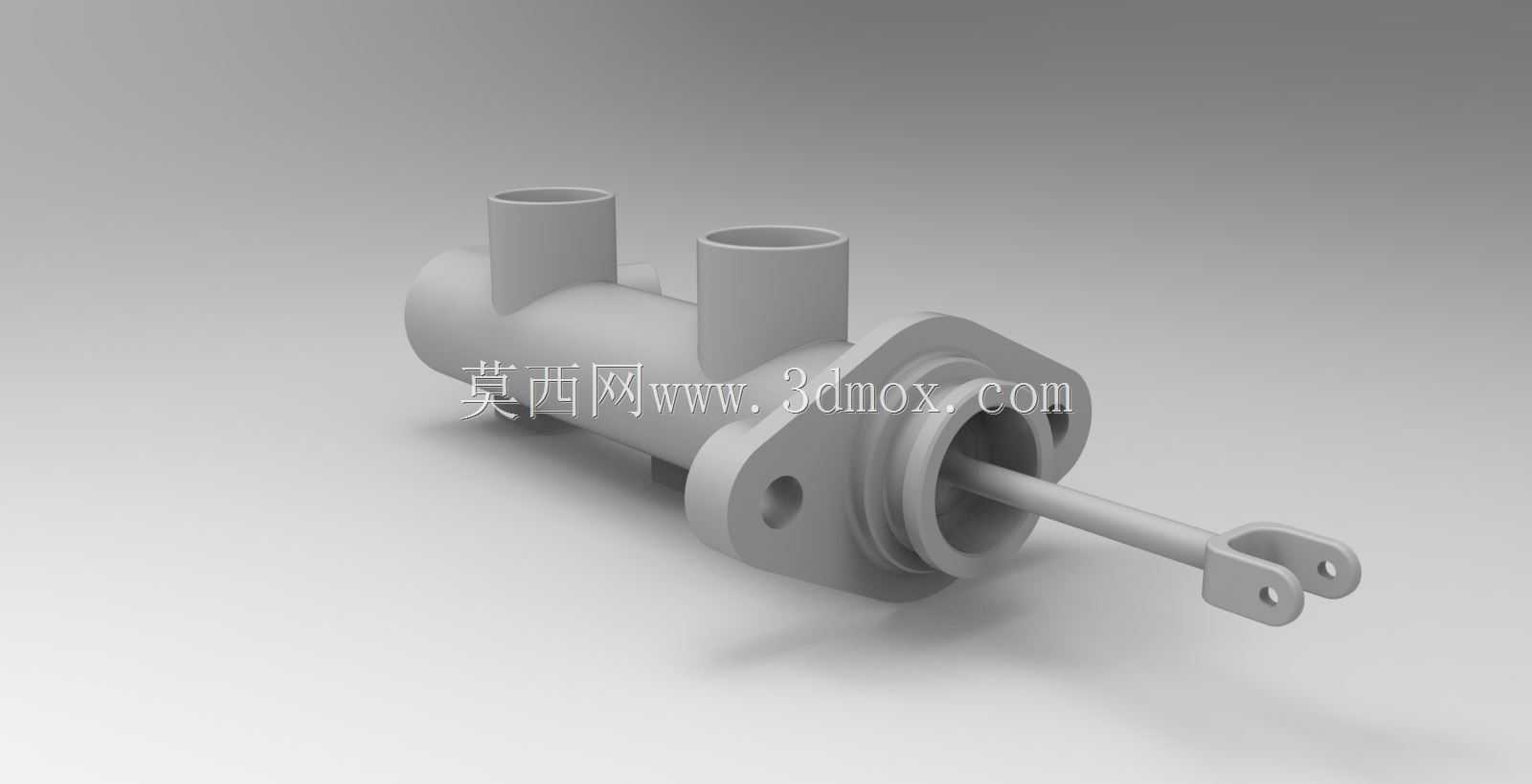

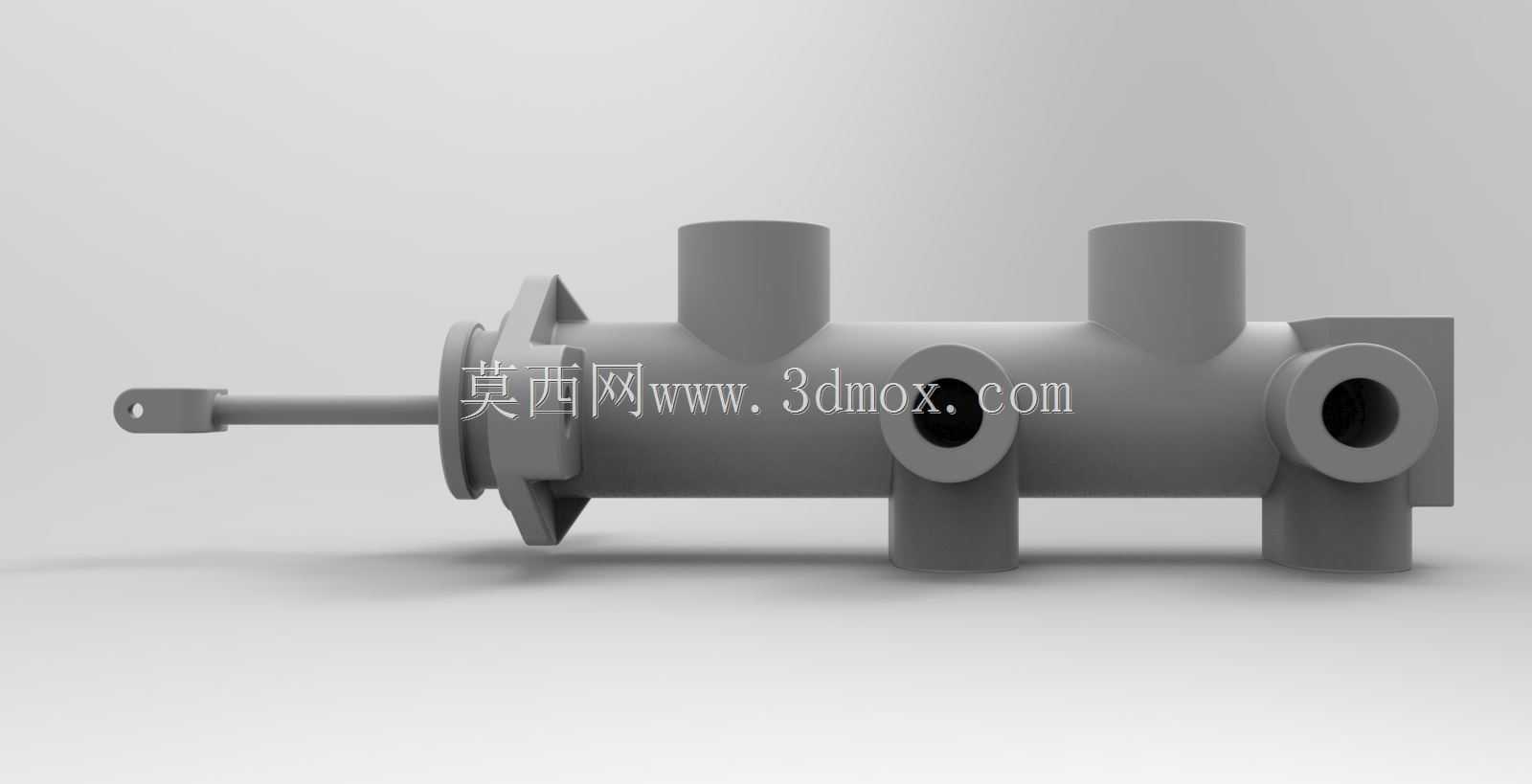

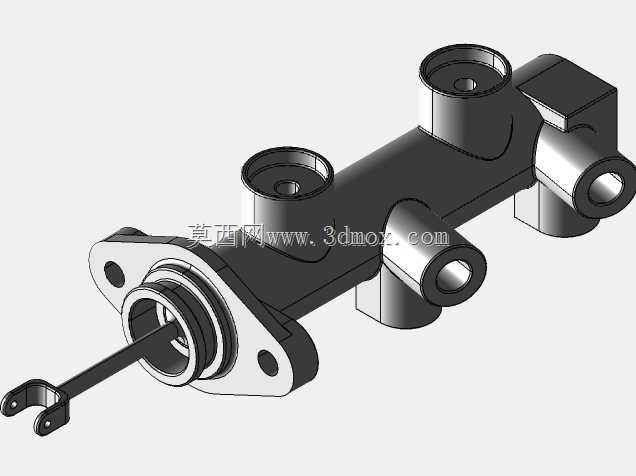

Maruti800车型制动主缸结构设计

　　在微型乘用车的制动系统开发环节，制动主缸作为整套液压制动回路的核心压力输出部件，其结构合理性直接决定整车制动效能的稳定性与踏板脚感的一致性，本次呈现的Maruti 800车型配套制动主缸结构，是针对微型车紧凑机舱布局、低成本高可靠性需求开发的成熟量产结构。从实际装车场景来看，该部件安装于驾驶舱前围板与真空助力器之间的安装位，输入端通过叉形接头与制动踏板推杆铰接，两个出油口分别连接前后桥制动回路的硬管接口，在驾驶员踩下制动踏板时，将踏板输入的机械推力转化为制动液的液压压力，通过管路传递到四个车轮的制动轮缸，推动制动片与制动盘/鼓接触产生制动力，是整车制动系统的动力转换核心。

　　从功能特性上看，该主缸采用双回路独立腔室设计，两个独立的液压腔分别对应前后两套制动回路，当其中一套回路出现泄漏故障时，另一套回路仍能保留部分制动能力，避免制动完全失效，满足乘用车制动安全的强制要求。输入端的叉形连接结构采用双销孔设计，与踏板推杆的连接间隙控制在极小范围内，减少踏板空行程，同时铰接结构可适配踏板摆动过程中的角度变化，避免推杆出现卡滞、偏磨问题。主缸本体上的两个向上布置的油口为储液罐连接接口，分别为两个独立腔室补充制动液，接口内径匹配微型车常用的制动液管路通径，可保证快速制动过程中制动液的补充速率，避免出现活塞回程时的吸空问题。

　　设计思路层面，该结构充分考虑微型车的成本控制与装配便利性，主缸缸体采用一体式铸造成型后精加工内孔的工艺，减少分体式结构的密封环节，降低泄漏风险。安装法兰采用菱形两孔安装结构，法兰面加工有定位止口，与真空助力器的壳体定位面配合，可保证主缸与助力器输出轴的同轴度，减少活塞运动过程中的偏磨，延长主缸的密封件使用寿命。活塞组件的密封结构采用双唇口橡胶密封圈，在活塞前进建立压力时，主密封唇口贴紧缸壁实现高压密封，副唇口可刮除缸壁上残留的制动液，避免制动液顺着活塞杆泄漏到驾驶舱内，同时在活塞回程时，密封圈边缘可打开补偿通道，让储液罐内的制动液快速补充到缸内，为下一次制动做好准备。

　　从安装边界与尺寸适配来看，该主缸的整体轴向长度适配Maruti 800车型的机舱纵向空间，不会与周边的蓄电池、线束支架等部件产生干涉，安装法兰的孔距符合该车型真空助力器的安装孔位标准，可直接替换同型号的原厂主缸部件，不需要额外修改安装位。两个出油口的朝向与角度经过匹配设计，连接制动硬管后管路走向顺畅，不会出现过度弯折导致的通径减小问题，输入端推杆的伸出长度适配该车型的踏板行程设计，保证踏板在自由状态下，主缸活塞处于初始补偿位置，不会出现制动拖滞问题。缸体外表面的加强筋布置在油口与安装法兰的连接位置，可承受制动过程中最高10MPa以上的液压冲击，避免缸体出现应力开裂，同时筋条结构可提升缸体的散热能力，在长时间连续制动时，可快速带走制动液产生的热量，减少制动液高温汽化产生气阻的概率。

　　在实际维修与选型适配中，该结构的主缸可通用于同平台的多款微型乘用车，其活塞直径、行程参数匹配微型车的轴荷分配，可在踏板力不超过国家标准要求的前提下，提供足够的制动管路压力，让前后轮制动力分配符合车辆的制动稳定性要求，避免出现后轮先抱死导致的侧滑风险。主缸的储液罐接口采用标准的卡扣式连接结构，与通用的制动液储液罐适配，更换配件时不需要单独定制储液罐，降低售后维修成本。整个结构没有复杂的异形曲面，缸体外轮廓规则，在整车装配时可通过自动化设备实现快速抓取安装，符合量产车的流水线装配要求。
