方程式赛车小齿轮布置转向系统结构

项目分类:汽车 发布时间:2021-11-04 ID:359733
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构
  • 方程式赛车小齿轮布置转向系统结构

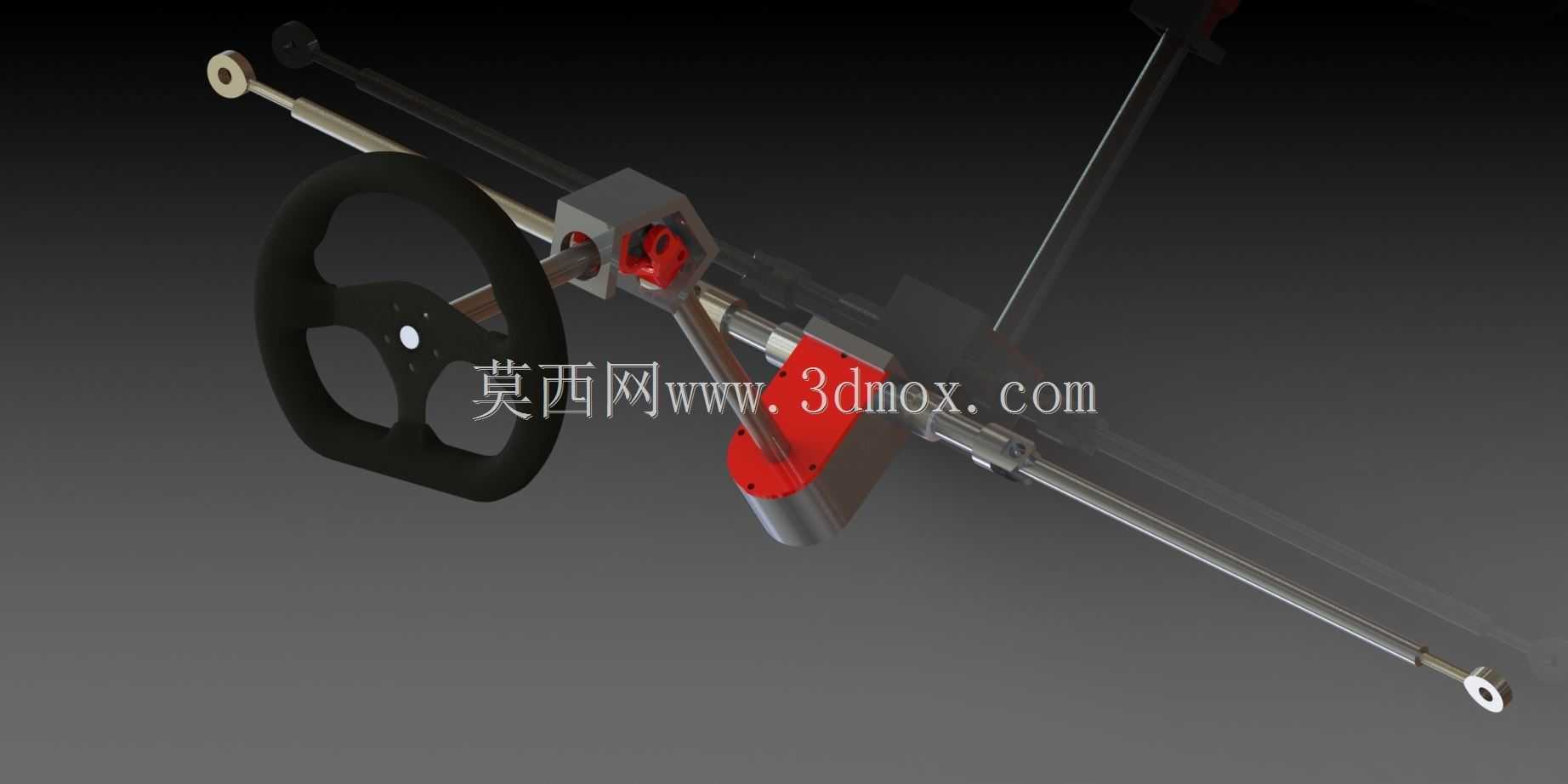

  这套转向结构针对方程式赛车的赛事使用场景开发,核心采用齿轮齿条式传动方案,将小齿轮输入段布置在转向机壳体偏置位置,适配赛车座舱紧凑的布局空间,避免与车手腿部、座舱防滚架结构产生安装干涉。从实际装车用途来看,这套结构需要承接方向盘的转动输入,将圆周运动转化为横拉杆的直线往复运动,带动前轮转向节完成转向动作,同时要满足赛事工况下的高强度冲击耐受要求,在赛车高速过弯、路肩冲击、连续转向操作时保持传动间隙稳定,不会出现旷量突变导致的转向虚位问题。

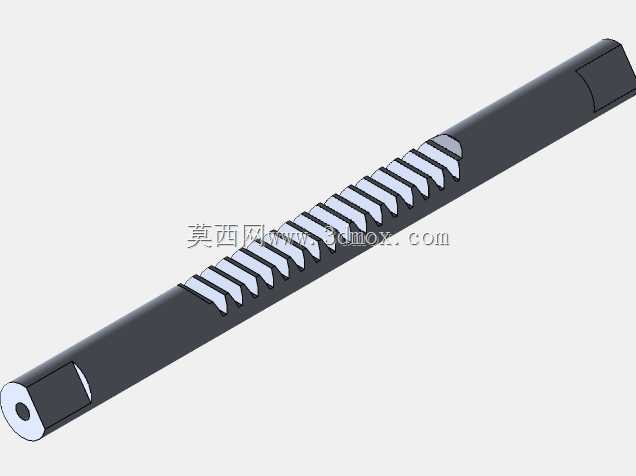

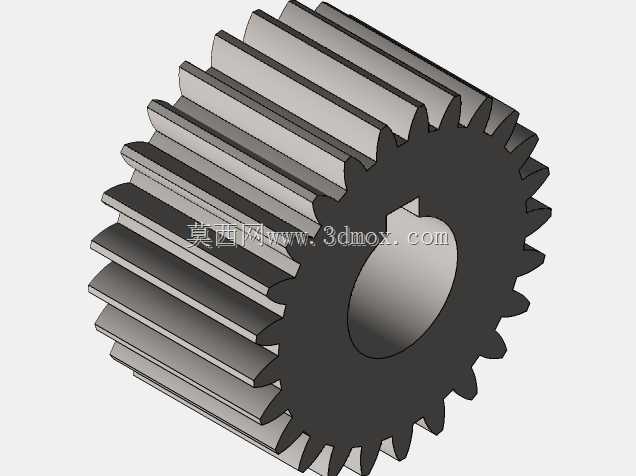

  设计阶段首先要匹配整车的转向梯形参数,小齿轮的模数、齿形参数需要和齿条的齿距精准匹配,同时要核算转向比的设定,保证方向盘转动圈数符合方程式赛车的操控需求,通常这类赛事用转向系统的转向比会设定在较小区间,让车手在过弯时不需要大幅度转动方向盘,提升转向响应速度。小齿轮的布置位置偏移量需要结合座舱内方向盘的安装倾角、转向柱的走向确定,转向柱通过万向节连接到小齿轮输入轴,要保证万向节的传动夹角在合理范围内,避免转动过程中出现卡滞、传动效率波动的问题,同时要避让座舱前部的制动管路、线束布置空间,给周边零部件留出足够的安装与维护间隙。

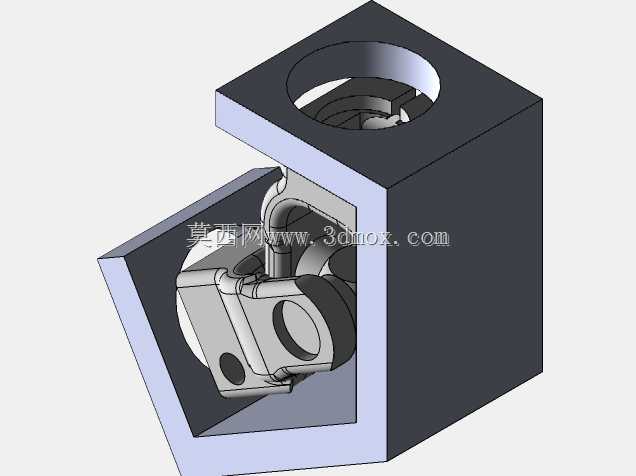

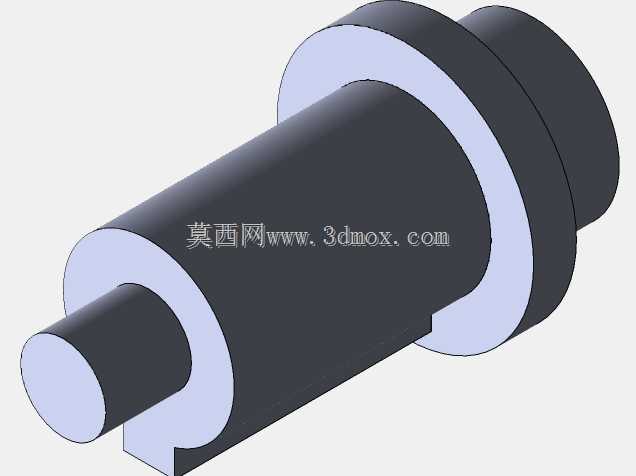

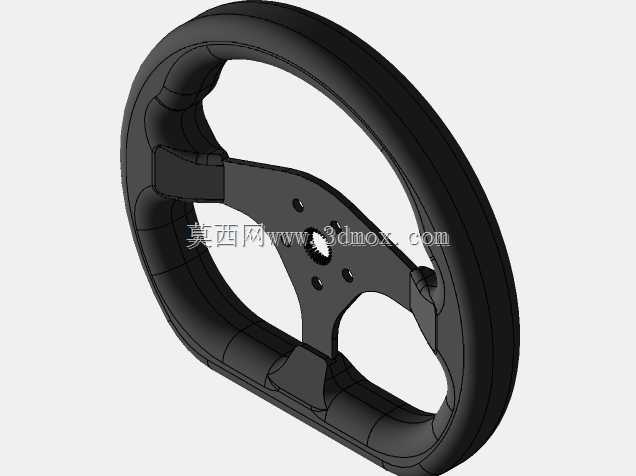

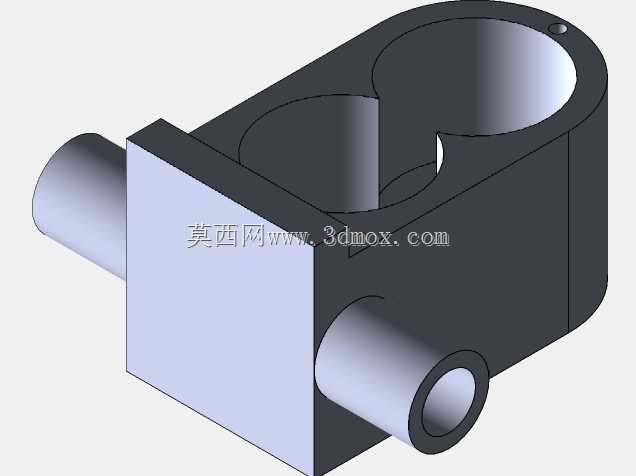

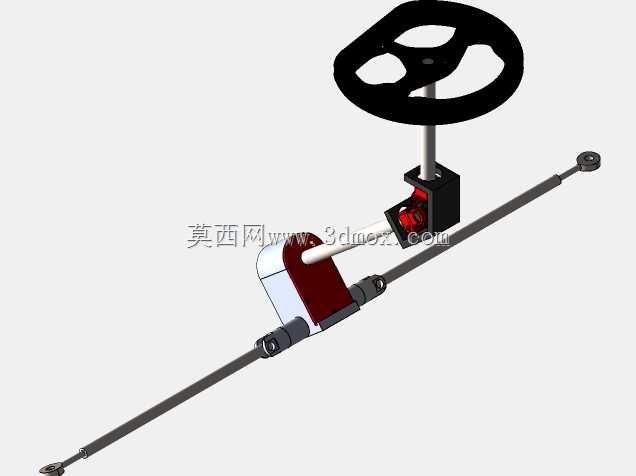

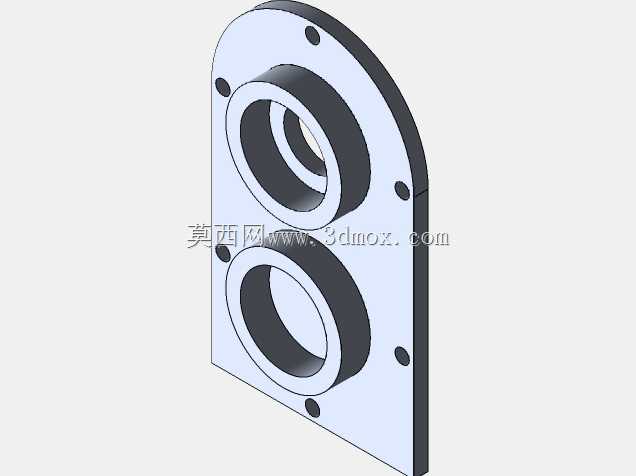

  从结构组成来看,这套系统包含方向盘安装基座、转向柱连接段、小齿轮输入组件、齿条壳体、左右横拉杆、转向球头等部分,方向盘采用三辐式轻量化设计,握持区域做了适配赛车手套操作的轮廓处理,中心位置预留了快拆机构的安装位,满足赛事中车手快速进出座舱的需求。小齿轮与齿条的啮合部位设置了间隙调整机构,通过压块与弹簧组件将齿条压向小齿轮,在长期使用出现磨损后可以自动补偿间隙,保持转向手感的一致性。齿条壳体采用铝合金材质加工,在保证结构强度的前提下尽可能降低重量,壳体上设置了多个安装耳座,通过螺栓固定在车架前舱的安装横梁上,安装点的位置需要结合整车前轴载荷、悬架跳动行程确定,避免悬架跳动过程中横拉杆与悬架摆臂出现运动干涉,保证转向特性在悬架全行程内保持稳定。

  外形尺寸方面,整套转向系统的横向总长度需要匹配赛车前轮的轮距参数,齿条的有效行程要满足前轮最大转角的设计要求,通常方程式赛车的前轮最大转角在30度左右,换算到齿条的直线行程需要结合转向节臂的长度核算,避免齿条行程不足导致转向角度达不到赛事绕桩、过弯的需求,同时也要避免行程过大导致转向时轮胎蹭到前翼、车架或者悬架结构。安装边界上,转向机壳体的最低点要高于车架底板的平面,避免赛车行驶过程中路面凸起、路肩磕碰损坏转向机,输入轴的高度要和方向盘的安装高度匹配,转向柱的倾角要符合车手的坐姿人机工程要求,让车手在佩戴头盔、系好安全带的状态下可以自然握持方向盘,长时间操作不会出现手臂疲劳的问题。

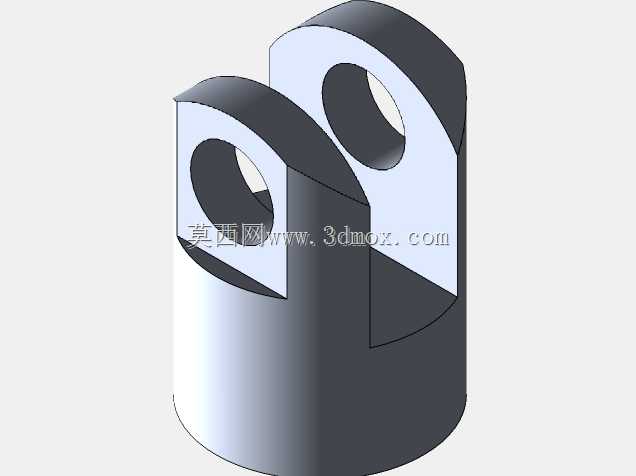

  横拉杆两端采用球铰连接,一端连接齿条端部的接头,一端连接转向节的摇臂,球铰的摆角范围需要覆盖前轮转向、悬架跳动的复合运动角度,避免出现球铰拉脱、卡滞的问题,横拉杆的长度可以通过螺纹结构进行微调,方便装车时调整前轮前束参数,适配不同赛道的调校需求。小齿轮的输入轴上设置了轴承支撑结构,承受转向柱传递过来的径向与轴向载荷,轴承的选型要满足赛事工况下的转速、载荷要求,同时做好密封处理,避免赛道上的泥沙、雨水进入啮合区域,加剧齿轮齿条的磨损。整套结构的重量控制也是设计重点,在保证结构强度、刚度满足冲击载荷要求的前提下,尽可能去除非受力区域的材料,降低前轴的簧下质量与前部载荷,提升整车的操控响应速度。
