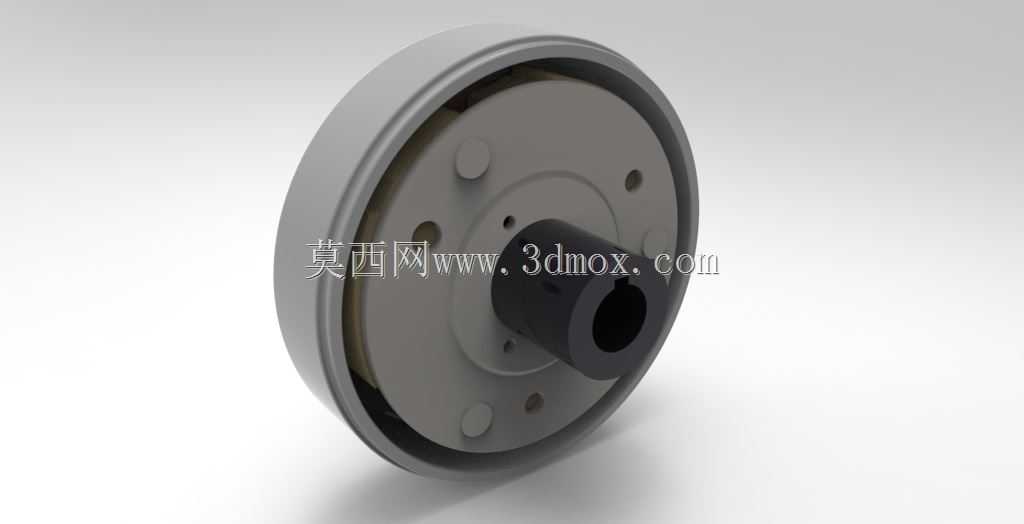

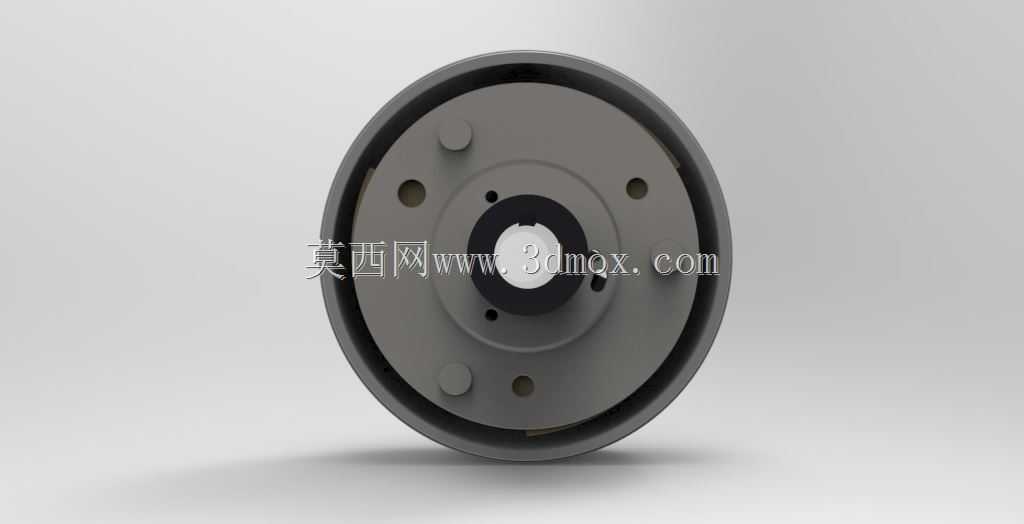

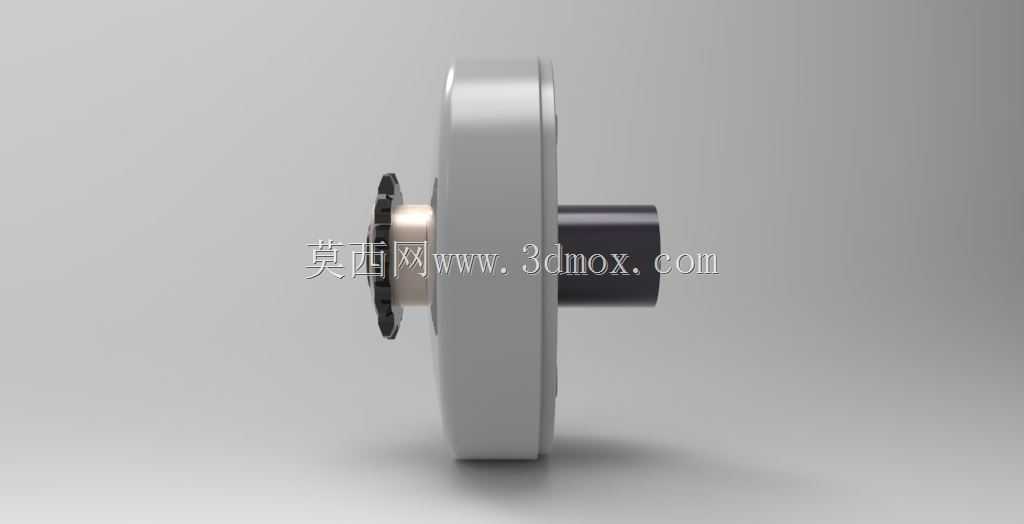

离心式自动离合器总成结构设计

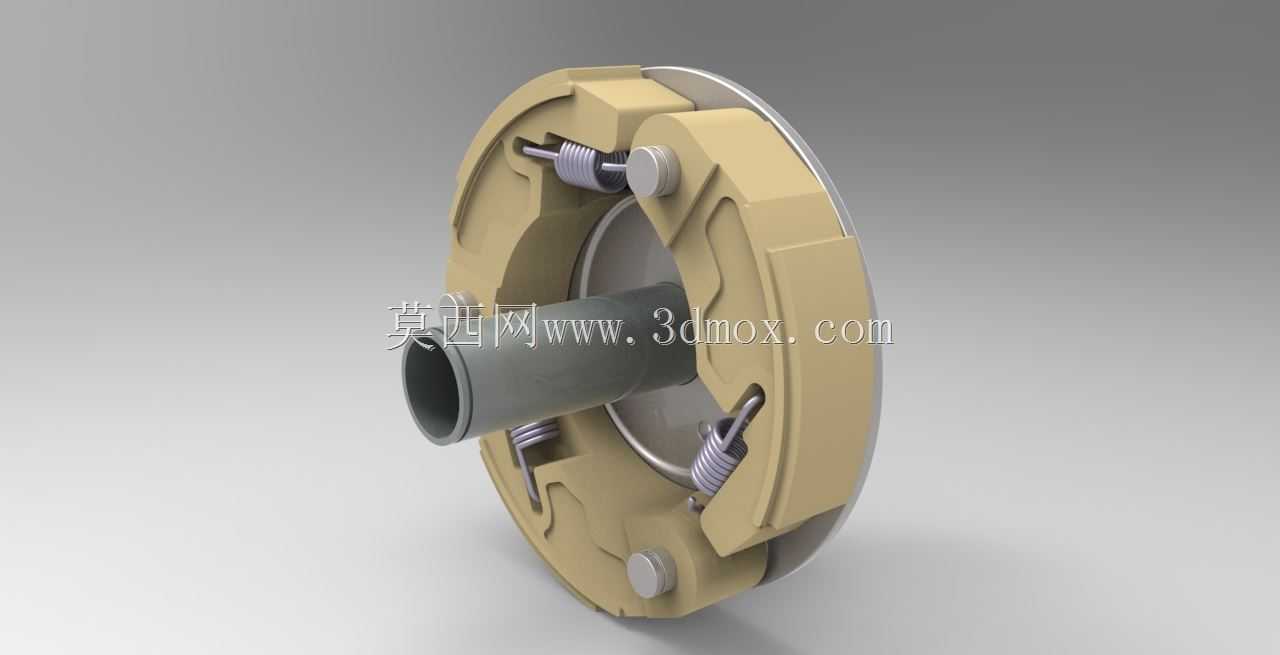

　　这款离心离合器总成主要应用在小功率通用动力设备的传动链路中，常见于园林机械、小型摩托、通用汽油机配套的动力输出端，依靠转速变化自动完成动力的接合与分离，不需要额外的操纵机构，能大幅简化配套设备的操作逻辑，降低使用者的操作门槛。从实际使用场景来看，这类离合器在低转速状态下保持分离，动力输入轴空转，不会将扭矩传递给后端负载，能有效避免设备带载启动造成的启动阻力过大问题，也能在怠速阶段切断动力输出，减少后端传动部件的无效磨损。当输入转速提升到设定阈值后，蹄块在离心力作用下克服回位弹簧的预紧拉力向外张开，蹄块外侧的摩擦面与离合器外鼓的内圆周面紧密贴合，依靠摩擦力将输入轴的扭矩传递给外鼓，进而带动后端负载运转，

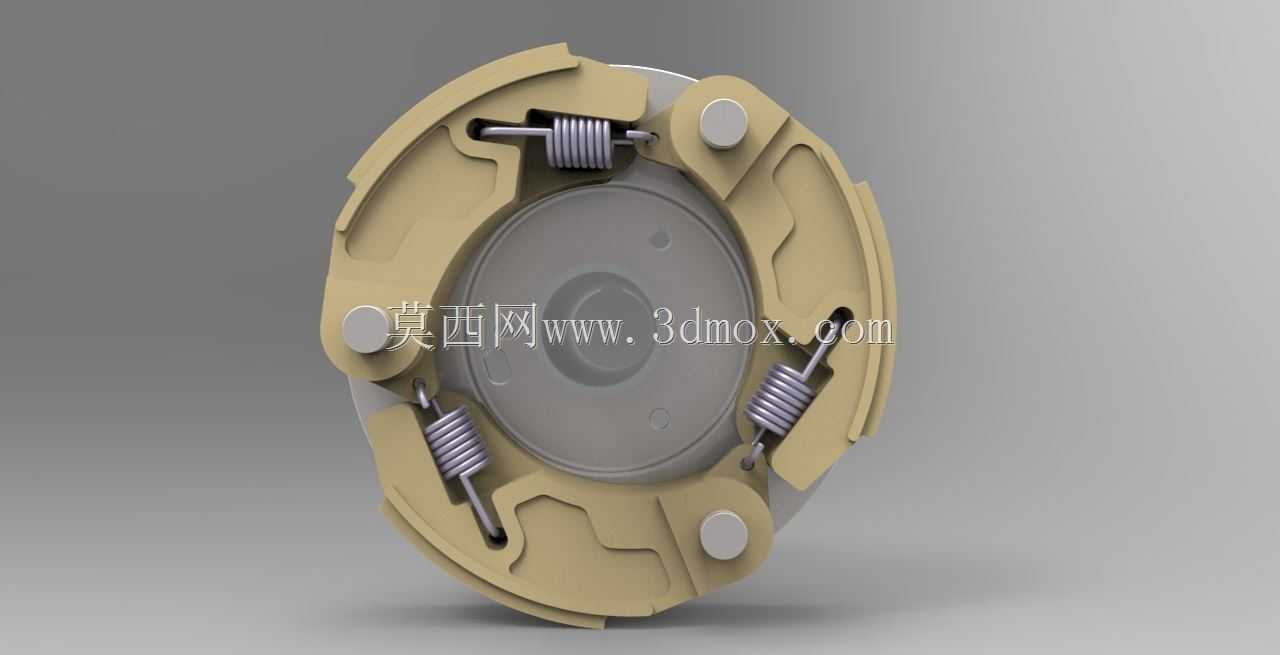

　　整个接合过程随着转速升高线性完成，冲击小，接合平顺，不会出现突然接合的闯动问题。设计过程中首先要确定的是接合转速对应的离心力阈值，这直接决定了回位弹簧的刚度与预紧长度，三个蹄块沿圆周方向均匀分布，质心位置的设计需要反复校核，确保在目标转速下产生的离心力能够刚好克服弹簧拉力，同时三个蹄块的质量差控制在极小范围内，避免高速运转时出现动不平衡量，引发传动系统的振动。蹄块的摩擦面弧度与外鼓内圆完全匹配，接触面积占比不低于85%，保证摩擦接合时的压强均匀，避免局部磨损过快，延长摩擦片的使用寿命。回位弹簧采用拉伸圆柱螺旋弹簧，两端挂钩做了圆角处理，避免应力集中造成的弹簧断裂，弹簧安装位置位于蹄块的内侧卡槽中，

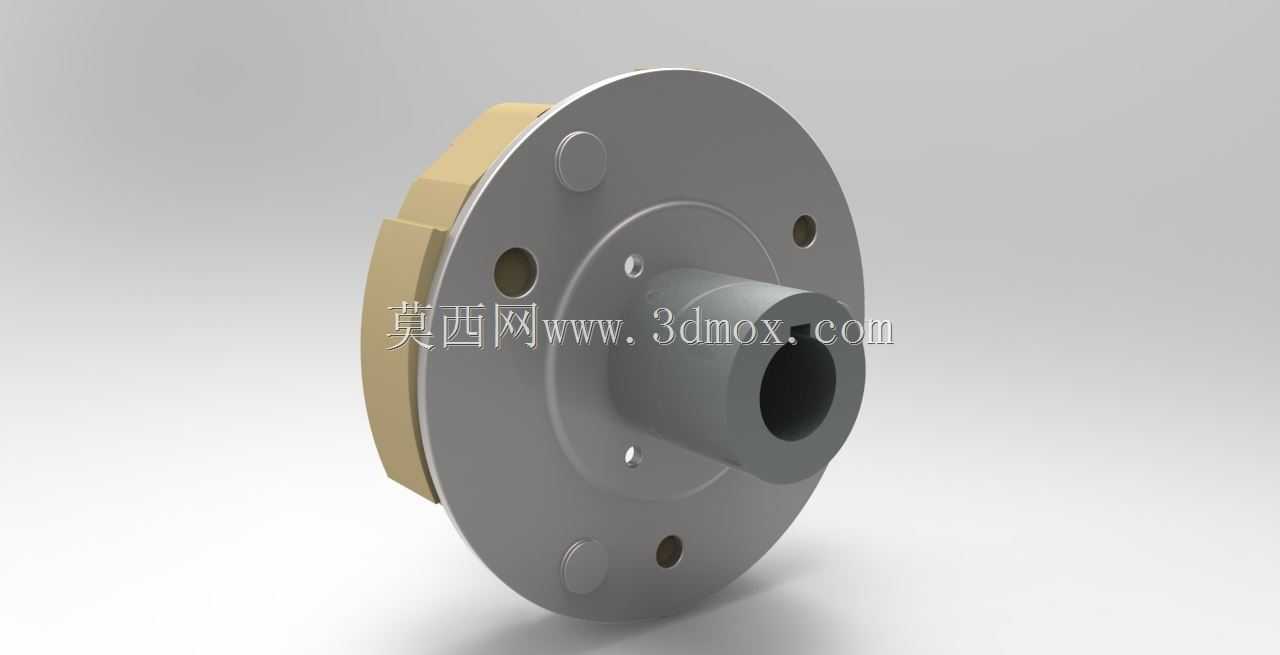

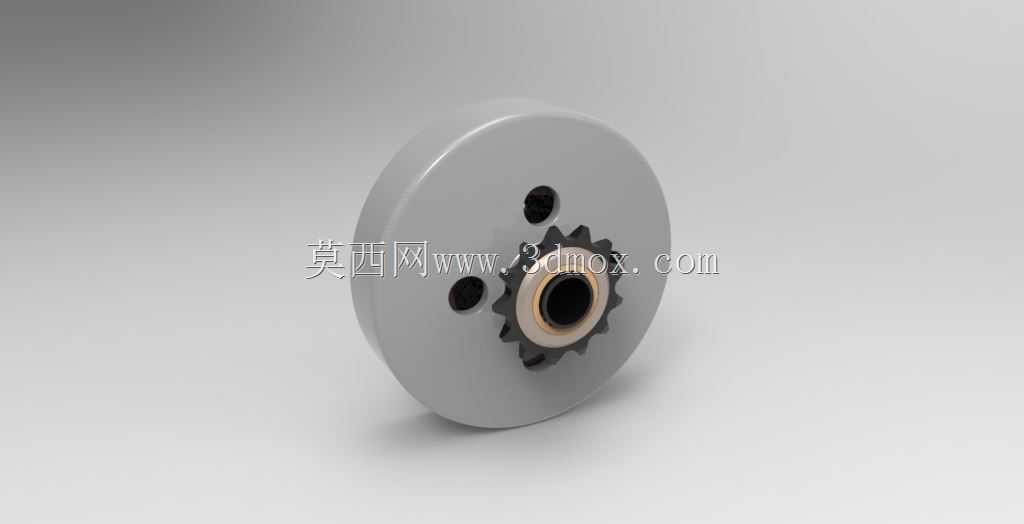

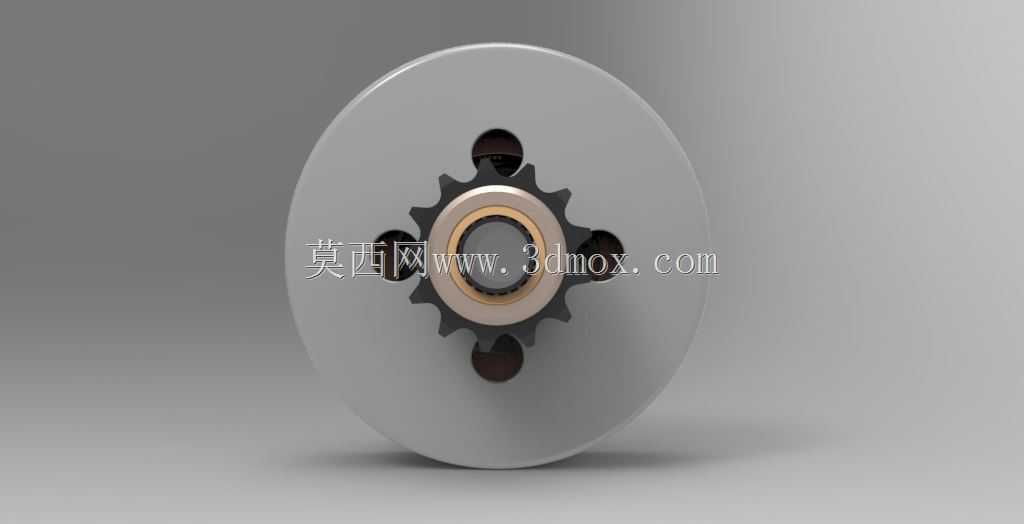

　　卡槽的限位结构能防止弹簧在高速运转时脱出，同时预留了足够的弹簧变形空间，不会出现弹簧并圈或者卡滞的问题。整个总成的安装基准是中心的轴套结构，轴套内孔与输入轴采用间隙配合，通过键连接传递扭矩，轴套的轴向长度经过优化，既保证了与输入轴的配合长度足够，不会出现轴部偏摆，又不会占用过多的轴向安装空间，适配多数小型动力设备的安装边界。外鼓的外侧设置有连接法兰，用于和后端的从动部件连接，法兰上的安装孔位采用均匀分布设计，通用化程度高，能适配不同规格的从动带轮或者链轮。从结构细节来看，蹄块与中心支架之间采用铰接式连接，铰接销的配合间隙控制在合理范围，既保证蹄块能够顺畅绕销转动张开，又不会因为间隙过大造成蹄块摆动异响，销的两端做了铆压限位，

　　防止运转过程中销子脱出。整个总成的动平衡等级按照G6.3级设计，在最高工作转速下的振动量控制在允许范围内，不会对配套的动力设备造成额外的振动负荷。在实际选型匹配时，需要根据配套动力的额定功率、最高转速、怠速转速以及后端负载的启动扭矩来调整弹簧的预紧力和蹄块的质量，确保接合转速处于动力输出特性的合理区间，既不会因为接合转速过低造成怠速时离合器半联动磨损，也不会因为接合转速过高造成动力响应滞后。摩擦材料的选择上，蹄块的摩擦面采用耐温耐磨的复合材料，能够承受接合过程中滑动摩擦产生的高温，不会因为高温出现摩擦系数快速衰减的问题，保证长时间使用后的接合性能稳定。整个结构没有复杂的液压或者电控元件，纯机械结构的可靠性极高，在多尘、高湿度的恶劣使用环境下也能稳定工作，日常维护只需要定期检查摩擦片的磨损量和弹簧的弹力状态即可，维护成本极低。
