带散热通风结构的百叶窗成型钣金壳体

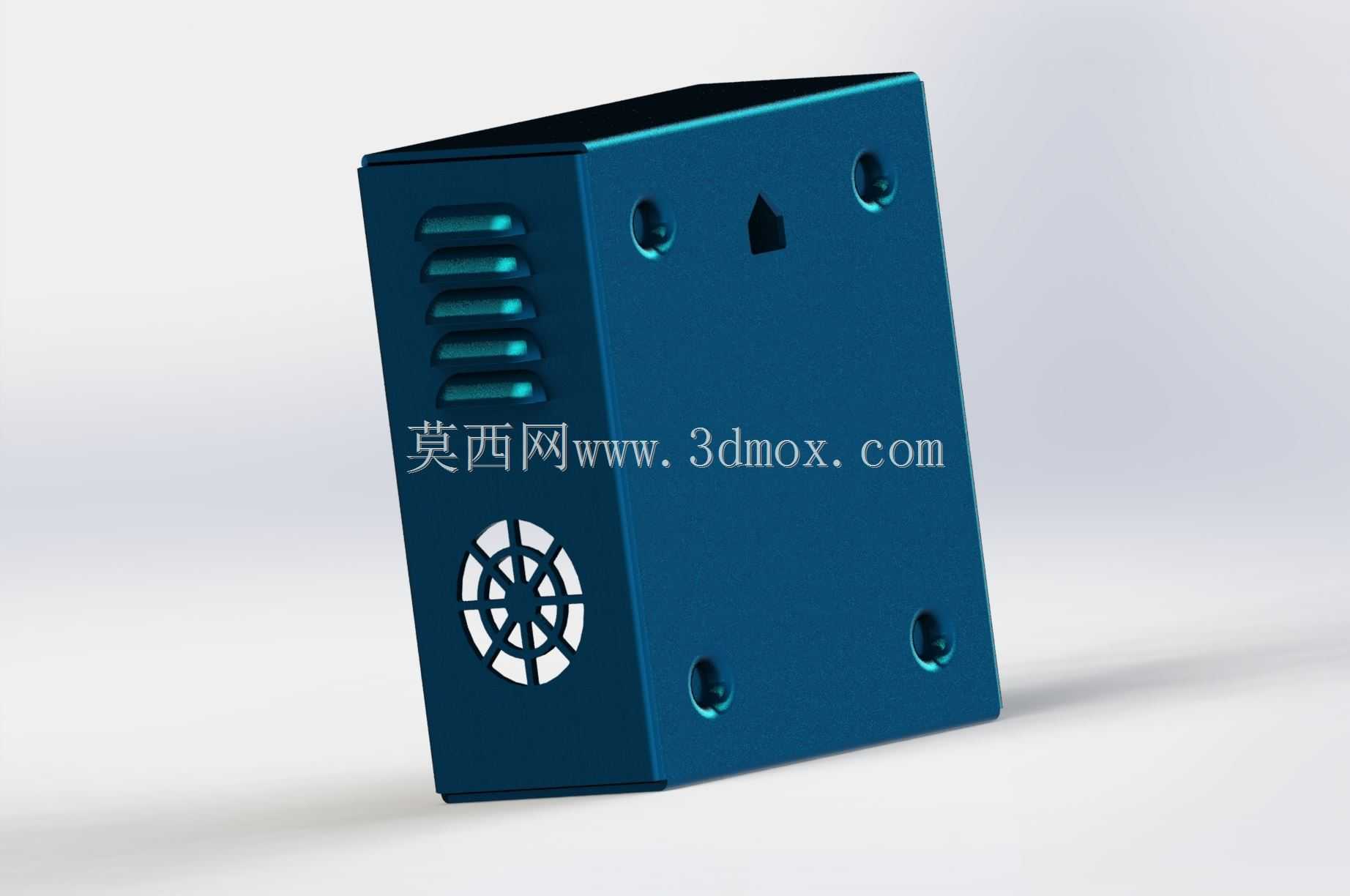

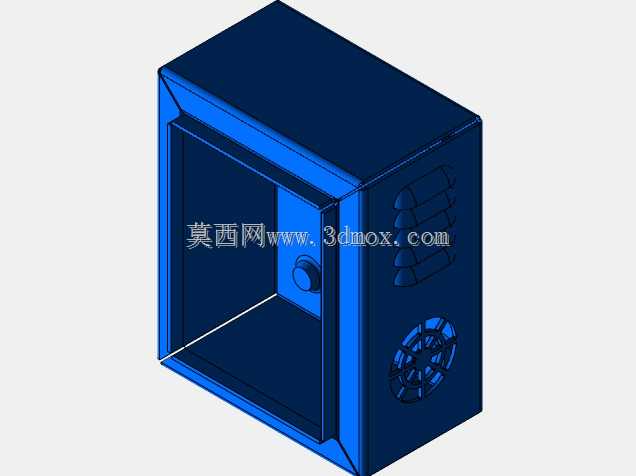

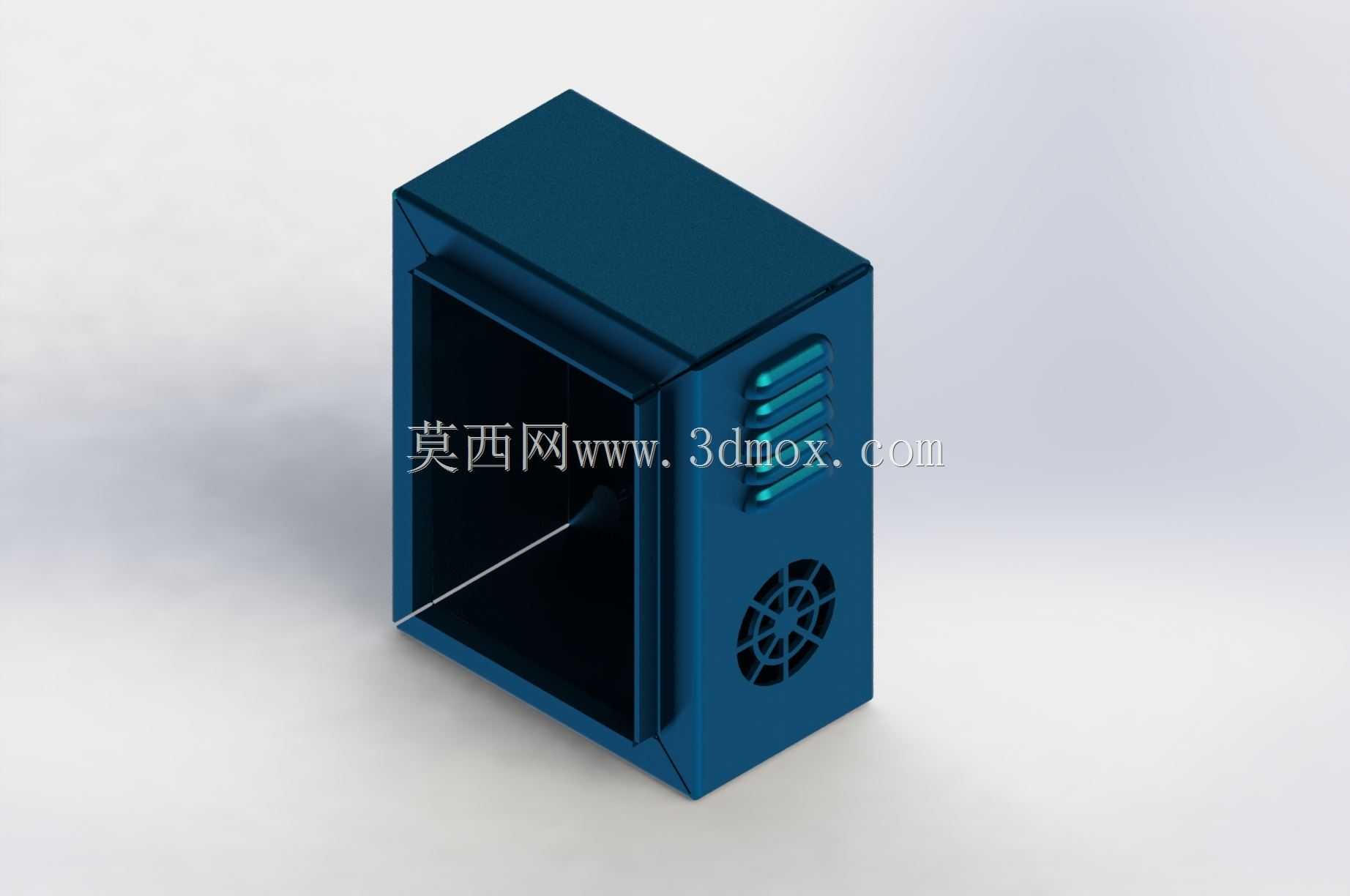

　　在工业电控柜体、小型设备机箱、户外终端防护壳体的设计场景中，通风散热与结构防护的平衡始终是结构工程师需要重点考量的核心问题，这类带百叶窗成型结构的钣金壳体，正是针对小功率内置发热元件的防护需求开发的结构件。日常做这类结构设计时，首先要明确安装边界的约束：这类壳体通常采用1.2-2mm厚度的冷轧钢板弯折成型，整体为方正的盒式结构，开口端用于内置功能模块的装配，封闭侧与相邻侧面预留安装固定孔位，可直接通过螺栓固定在设备机架或者墙面安装支架上，安装时需要预留至少15mm的侧边操作空间，方便紧固件的锁紧与后期维护拆卸。

　　从功能特性来看，壳体侧面的百叶窗成型结构并非简单的开孔，每一片百叶的弯折角度控制在30-45度区间，既可以保证气流的顺畅通过，带走内置电源、小型控制板卡工作产生的热量，又能避免外部飞溅的水滴、大颗粒灰尘直接进入壳体内部，达到基础的IP防护等级要求；侧面下方的轴流风扇安装位，是配合百叶窗结构做主动散热设计的预留结构，安装位的开孔尺寸匹配常规80mm规格的轴流风扇，孔位周围预留的凸台结构可以增强风扇安装处的钣金刚度，避免风扇运行时产生的共振带动钣金壳体发出异响。

　　设计这类成型结构时，需要提前考虑钣金加工的工艺边界：百叶窗的成型是通过冲压模具在钢板上一次冲压完成，设计时要保证每一片百叶之间的间距不小于8mm，避免冲压时相邻位置的材料变形互相拉扯，导致成型后板面不平整；壳体的弯折边预留了合理的折弯止裂槽，所有边角位置都做了R2的圆角处理，避免加工和装配过程中锋利的钣金边角划伤操作人员。壳体的表面采用喷塑处理，抹灰的色调既可以适配多数工业设备的外观配色，也能在户外使用时降低阳光直射带来的壳体升温，减少内部热量积聚。

　　实际应用中，这类壳体可以直接作为小型工控主机、户外信号采集终端、小型电源模块的防护外壳使用，百叶窗结构的通风量经过测算，在搭配单台80mm轴流风扇的情况下，可以满足内部总发热功率不超过50W的元件散热需求，不需要额外加装散热翅片等结构，能有效控制整体的制造成本与装配复杂度。做三维建模过程中，这类成型结构需要准确还原冲压成型的拔模角度与弯折R角，避免后续导出加工图纸时出现工艺无法实现的问题，壳体的各个配合面之间预留0.2mm的装配间隙，抵消钣金加工产生的公差累积，保证装配时各部件可以顺利对位，不会出现卡滞或者缝隙不均的问题。
