复古轮式加农炮结构三维数模

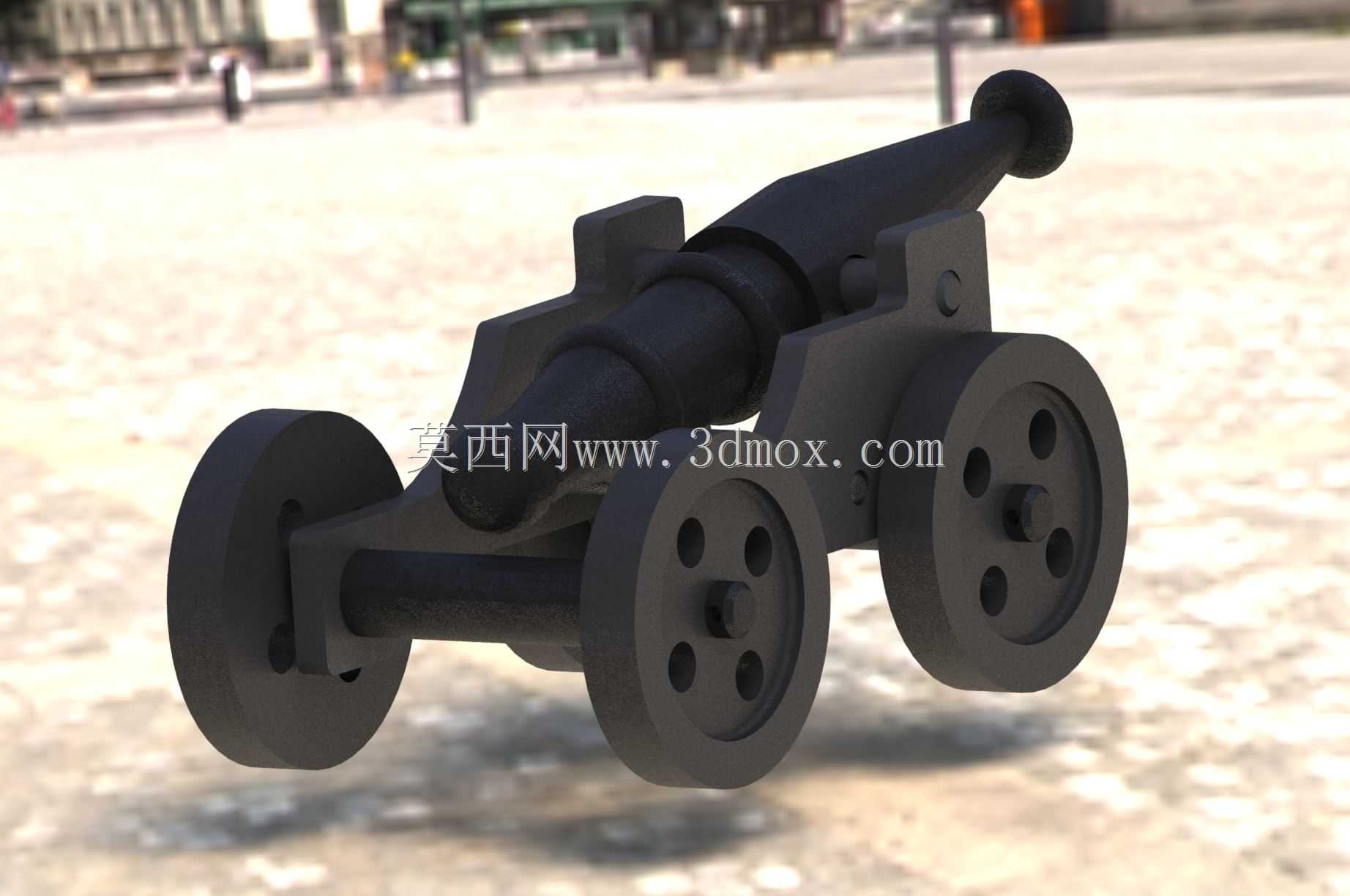

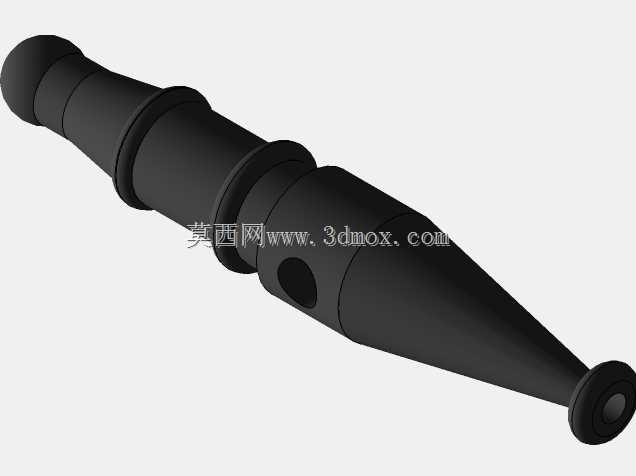

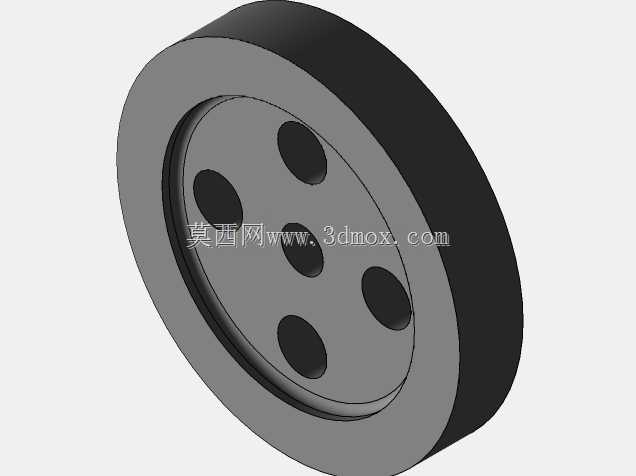

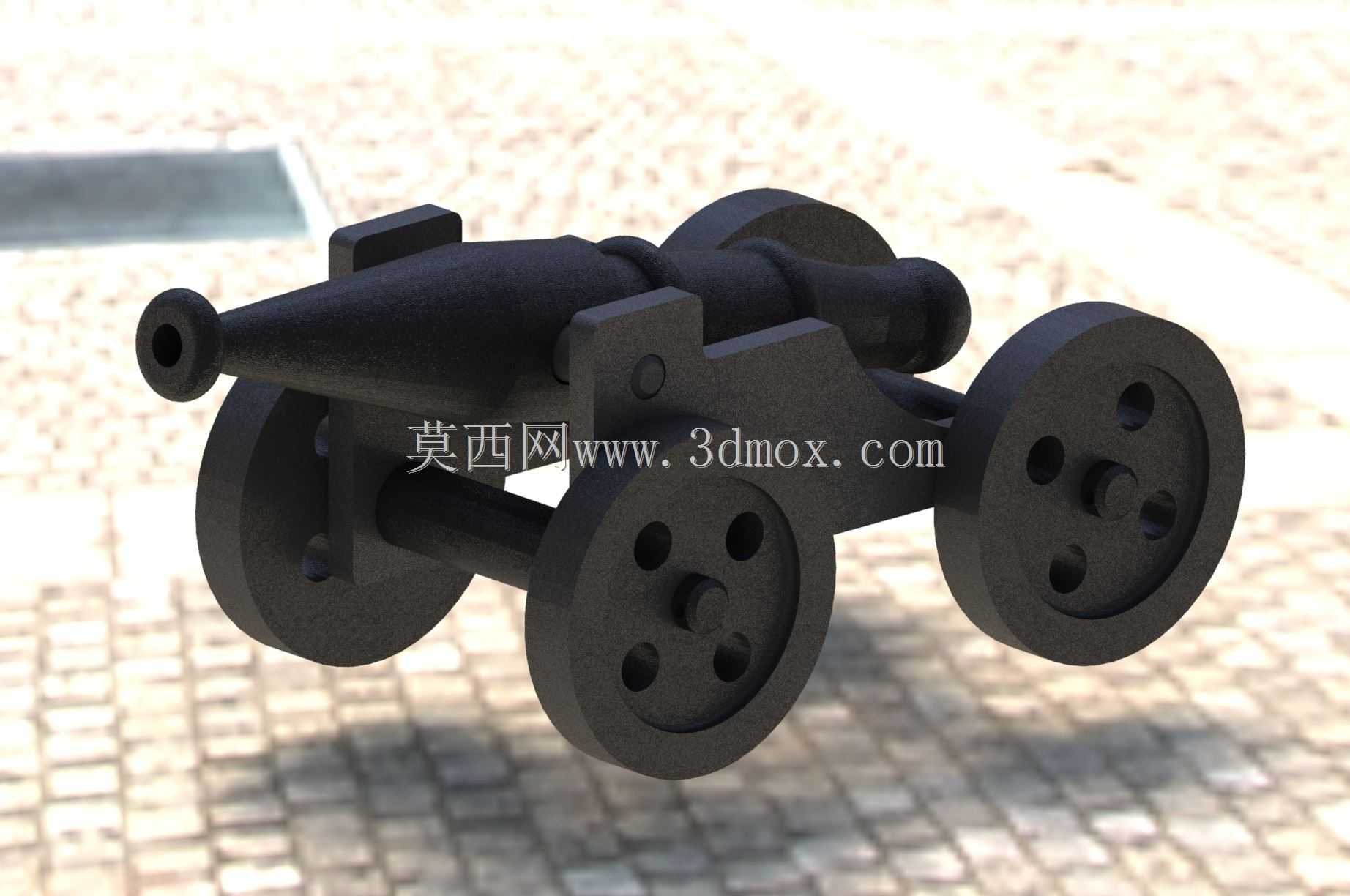

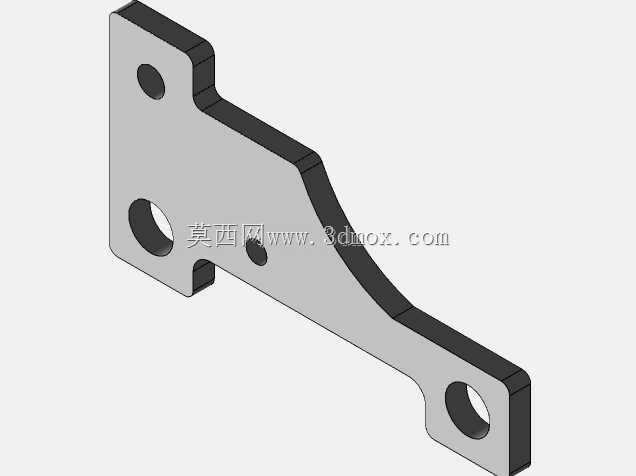

　　这款轮式加农炮的三维结构设计，还原了早期身管火炮的典型机械构造，整体采用炮身与轮式炮架分体装配的结构逻辑，炮身部分为变径圆柱形厚壁结构，从炮尾至炮口呈现阶梯式收窄的形态，炮尾位置设置了凸起的炮耳轴安装座，用于和炮架形成铰接配合，实现炮身俯仰角度的调整功能，炮口位置做了加厚的炮口加强段，抵消发射时的膛口应力，避免身管端部出现形变。炮架部分采用对称式双墙板结构，两块立式墙板通过横向的连接轴、支撑梁形成刚性框架，墙板上部开设与炮耳轴配合的铰接孔，孔位周边做了加厚凸台处理，提升铰接位置的抗挤压强度，避免反复俯仰调整后出现孔位磨损、旷量过大的问题。炮架下部安装四个等直径的实心炮轮，轮体为圆盘式结构，表面开设多个均匀分布的减重孔，

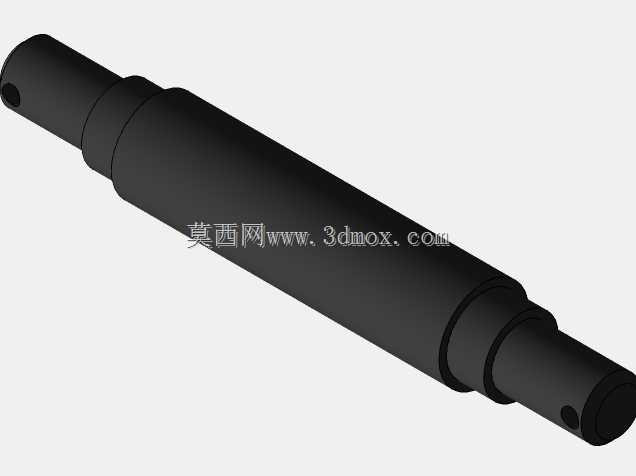

　　在保证轮体结构强度的前提下降低整体移动重量，轮体中心设置与轮轴配合的安装孔，轮轴贯穿两侧墙板的下部安装位，两端通过轴肩与挡圈实现轴向定位，保证轮体转动时不会出现轴向窜动。炮架尾部设置了可翻转的支撑尾撑，当火炮进入射击位时，尾撑向下翻转与地面接触，抵消射击时产生的后坐力，避免炮身整体向后滑移，需要转移位置时，尾撑向上翻起贴合炮架下部，不会对轮体的滚动行进造成干涉。从安装边界来看，炮身的最大俯仰角度受墙板上部的限位凸台约束，上仰极限位置时炮身尾部不会与炮架的横向连接梁发生碰撞，下俯极限位置时炮口不会触碰炮轮轮缘，所有运动部件的间隙均预留了足够的装配公差，避免实际加工装配后出现运动卡滞。这类早期轮式加农炮的应用场景多为阵地防御、野战攻防，

　　轮式结构的设计让火炮可以依托畜力或者人力完成短距离的阵地转移，相比固定架设的早期火炮具备更强的战术机动性，双墙板炮架的结构在保证结构刚度的同时，也简化了零部件的加工工艺，所有墙板类零件均可以通过板材切割、钻孔完成粗加工，不需要复杂的铸造成型工序，适配早期的工业加工能力。在结构设计的细节处理上，炮耳轴与炮身采用过盈配合加定位销的连接方式，保证炮身反复俯仰过程中耳轴不会出现转动松脱，轮轴与墙板的安装位置设置了铜质衬套，减少轮体转动时的轴孔磨损，延长整体结构的使用寿命，炮身表面的加强筋均设置在膛压最高的炮尾段，沿着身管轴向分布，提升身管的抗爆强度，不需要额外增加过多的壁厚就可以满足膛压承载要求，有效控制整体重量。从尺寸匹配逻辑来看，

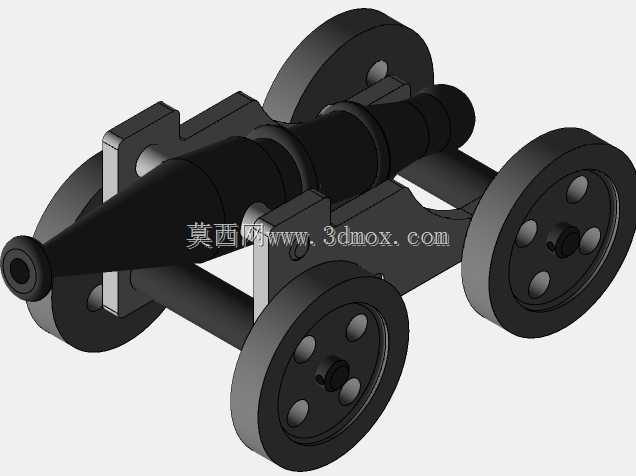

　　炮轮的直径设置为炮身最大外径的三倍左右，保证在不平整的野外路面行进时，轮体可以越过小尺寸的石块、土坎，不会出现卡滞，炮架的整体宽度略大于炮身最大外径，保证炮身做左右方向的小范围调整时，不会和两侧墙板发生干涉，尾撑的长度设计满足最大俯角射击时的支撑稳定性，尾撑端部设置了尖刺状结构，接触地面时可以嵌入土层，进一步提升后坐力抵消效果。整个模型的结构拆分完全遵循实际机械装配逻辑，所有零部件之间的配合关系、运动间隙都按照真实的机械设计要求做了校验，没有出现结构干涉、装配逻辑矛盾的问题，对于研究早期火炮的机械结构、复古装备的结构复刻设计都具备实际参考价值，建模过程中对每个配合面的公差预留都做了对应设置，比如铰接孔与轴的配合采用间隙配合公差，过盈连接的位置采用对应等级的过盈公差，完全符合机械设计的规范要求。
