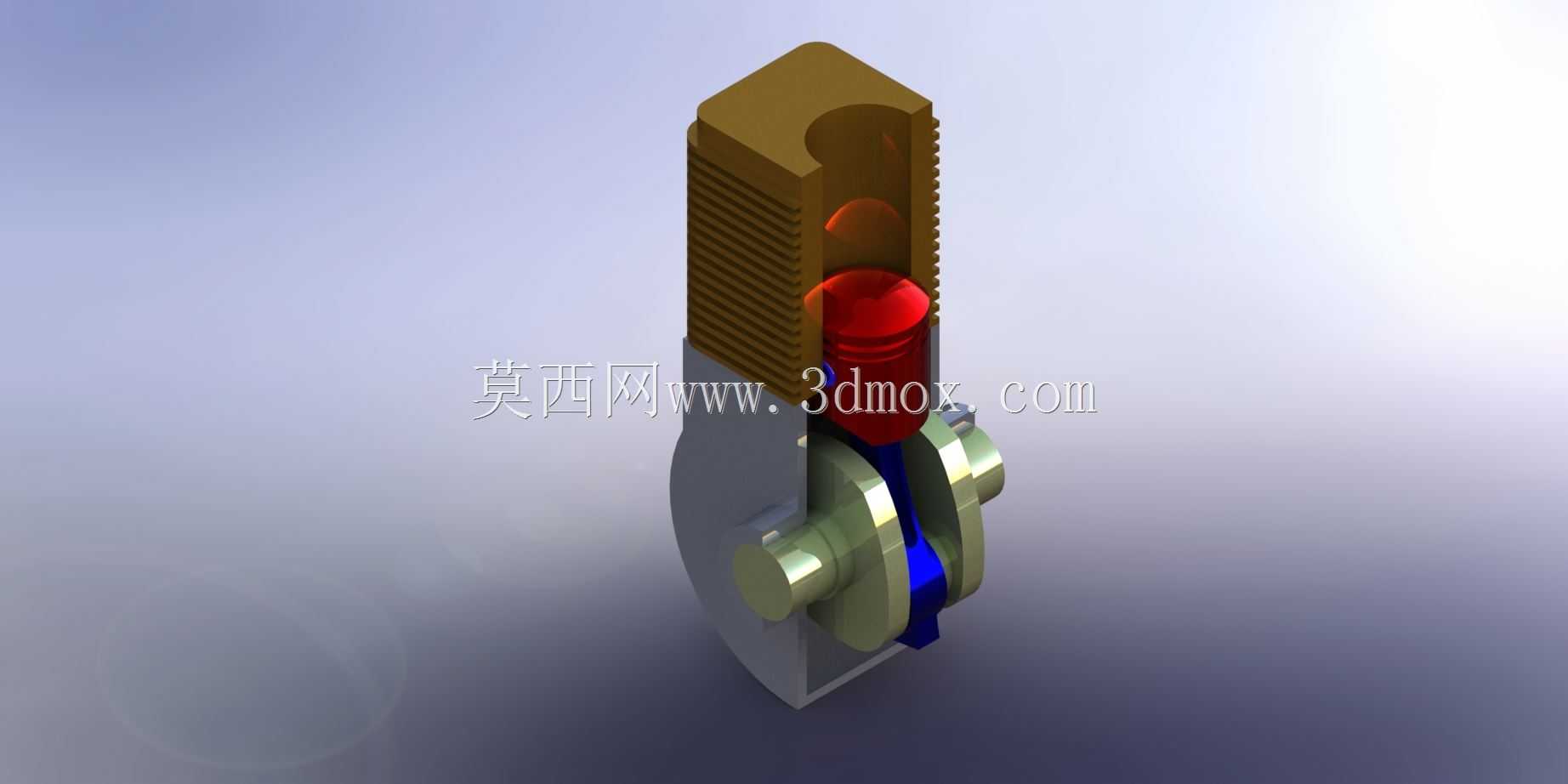

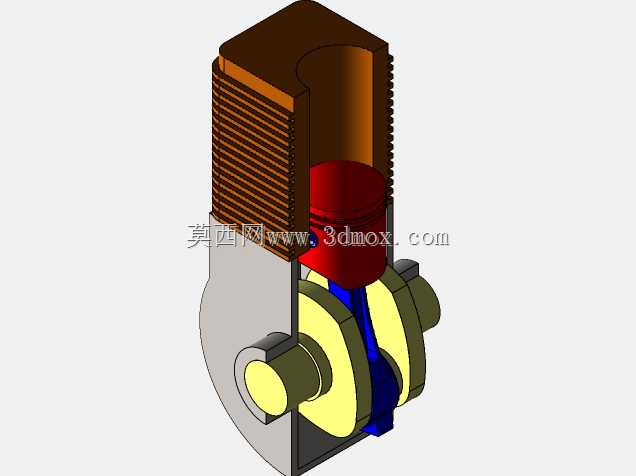

单缸活塞缸曲柄联动动力结构

　　这套活塞缸动力结构，核心是通过活塞在缸套内的直线往复动作，配合曲柄连杆机构完成热能到旋转机械能的转换，是小型内燃动力、气动执行单元里最常见的基础动力构型。日常在小型通用汽油机、教学演示动力台、微型气动冲击设备里都能见到同原理的结构，不同场景下对缸套散热形式、活塞环密封道数、曲柄配重的设计会做针对性调整。

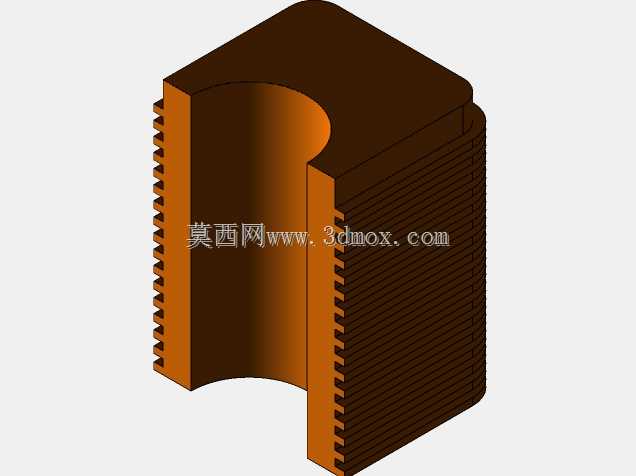

　　从结构设计逻辑来看，缸套部分外侧做了等距环形散热鳍片，鳍片的间距和高度是按照自然对流散热的工况设定的，没有额外预留水冷夹套的安装空间，说明这套结构适配的是小功率、低负荷的连续运转场景，不需要复杂的冷却回路就能维持工作温度稳定。缸套内壁的加工精度要求直接决定活塞环的密封效果，建模时特意保留了缸套上端的燃烧室避让空腔，这个区域的轮廓要和活塞顶部的凸起形状匹配，压缩终了的余隙容积控制全靠这个区域的尺寸精度，余隙过大会直接降低动力输出效率，过小则可能在热膨胀状态下出现活塞撞缸的故障。

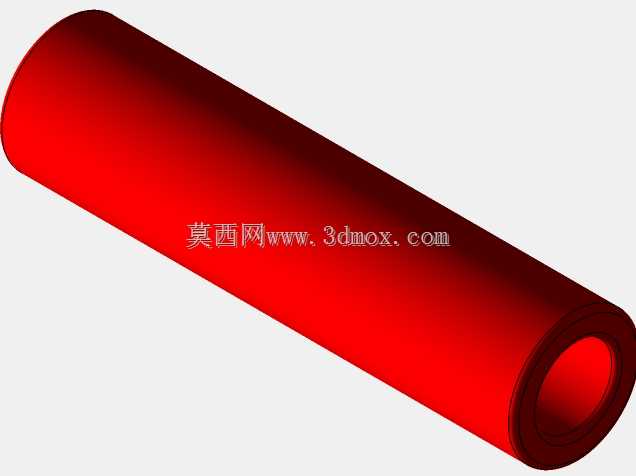

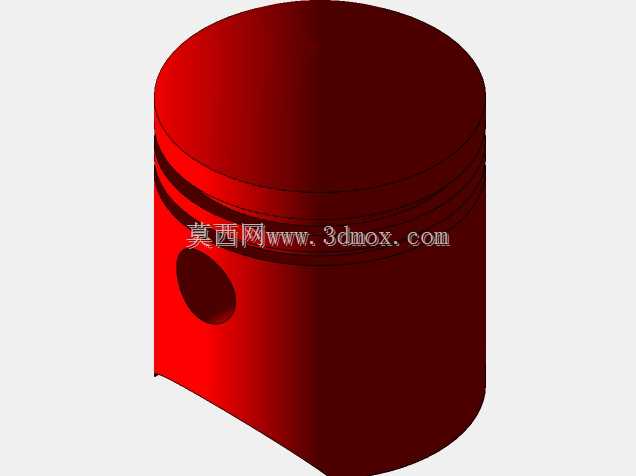

　　活塞部分采用了短活塞裙部的设计，相比长行程发动机的活塞，这种短裙部结构的往复运动惯量更小，适合高转速的运转工况，活塞上预留了两道气环和一道油环的安装槽，槽宽的公差要和所选活塞环的规格匹配，避免工作过程中出现卡滞或者密封失效。连接活塞和曲柄的连杆，小头端通过活塞销和活塞铰接，大头端则是剖分式结构，套在曲柄销上，建模时已经预留了轴瓦的安装厚度，实际加工时连杆大头的结合面要做定位销孔，保证装配后的同轴度，避免运转时出现偏磨。

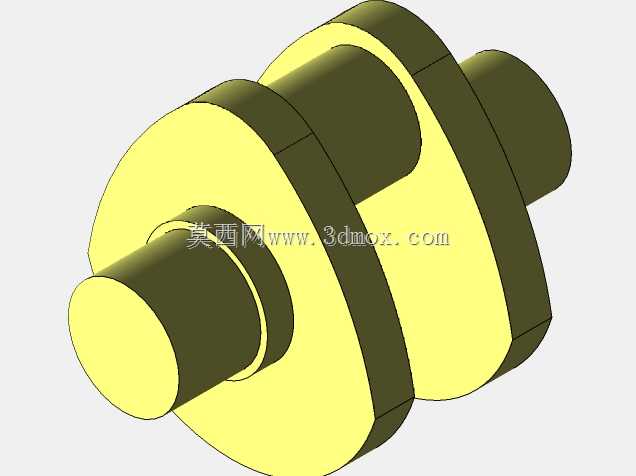

　　曲柄部分采用了单臂偏心轮的结构，偏心距直接决定活塞的行程长度，这个参数和缸径的比值会直接影响动力输出的扭矩特性，偏距越大，活塞行程越长，低转速下的扭矩输出越强，但往复运动的惯量也会同步提升。曲柄的输出轴端做了平键槽结构，方便外接飞轮或者动力输出轮，轴颈的直径是按照额定输出扭矩下的剪切强度计算选定的，同时要和配套的滚动轴承内圈尺寸匹配，安装时轴承座的中心高要和缸套的中心距严格对齐，否则连杆在运动过程中会出现侧向力异常，加速活塞和缸套的单侧磨损。

　　实际安装时，首先要确认缸套的安装端面和曲柄轴线的平行度，误差要控制在0.02mm以内，否则活塞往复运动时会出现偏缸问题。活塞销的安装要保留合适的轴向间隙，两端用卡簧限位，避免工作过程中活塞销窜出刮伤缸套内壁。连杆大头的螺栓要按照规定的扭矩对角拧紧，拧紧后要手动盘动曲柄，确认整个运动过程没有卡滞点，活塞在上下止点位置时，和缸盖、曲轴箱的间隙都要在设计范围内。

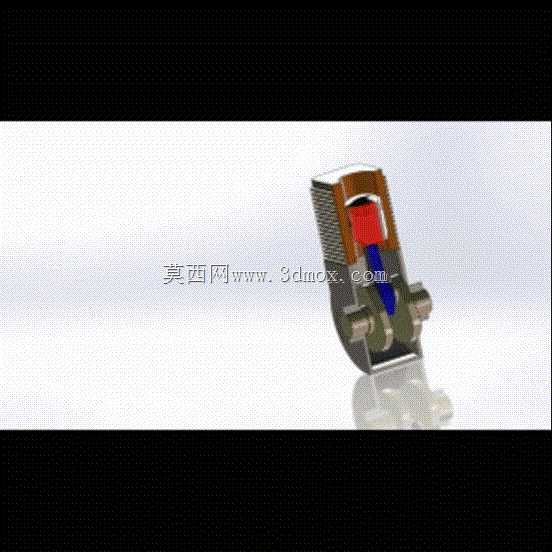

　　这套结构的运动仿真要重点验证活塞在上止点、下止点位置时连杆的摆角，摆角过大会增加活塞对缸壁的侧向压力，加速缸套磨损，必要时可以调整连杆长度或者曲柄偏心距来优化摆角参数。另外曲柄的配重块设计要和活塞连杆组件的往复惯量匹配，降低运转时的振动水平，小功率场景下如果对振动要求不高，也可以简化配重结构，靠外接飞轮来平衡运转波动。

　　在不同应用场景下，这套结构可以做针对性的参数调整，比如用作气动马达时，可以把缸套的散热鳍片简化，因为气动工况下缸体温度不会太高，同时调整进排气口的位置，适配配气机构的安装；如果用作小型内燃机的核心结构，就要在缸套上端预留火花塞或者喷油器的安装孔，同时强化活塞顶部的耐热结构，调整燃烧室的形状来优化油气混合效果。
