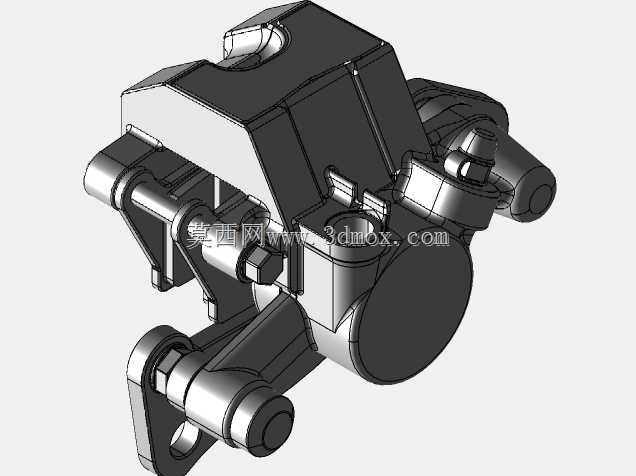

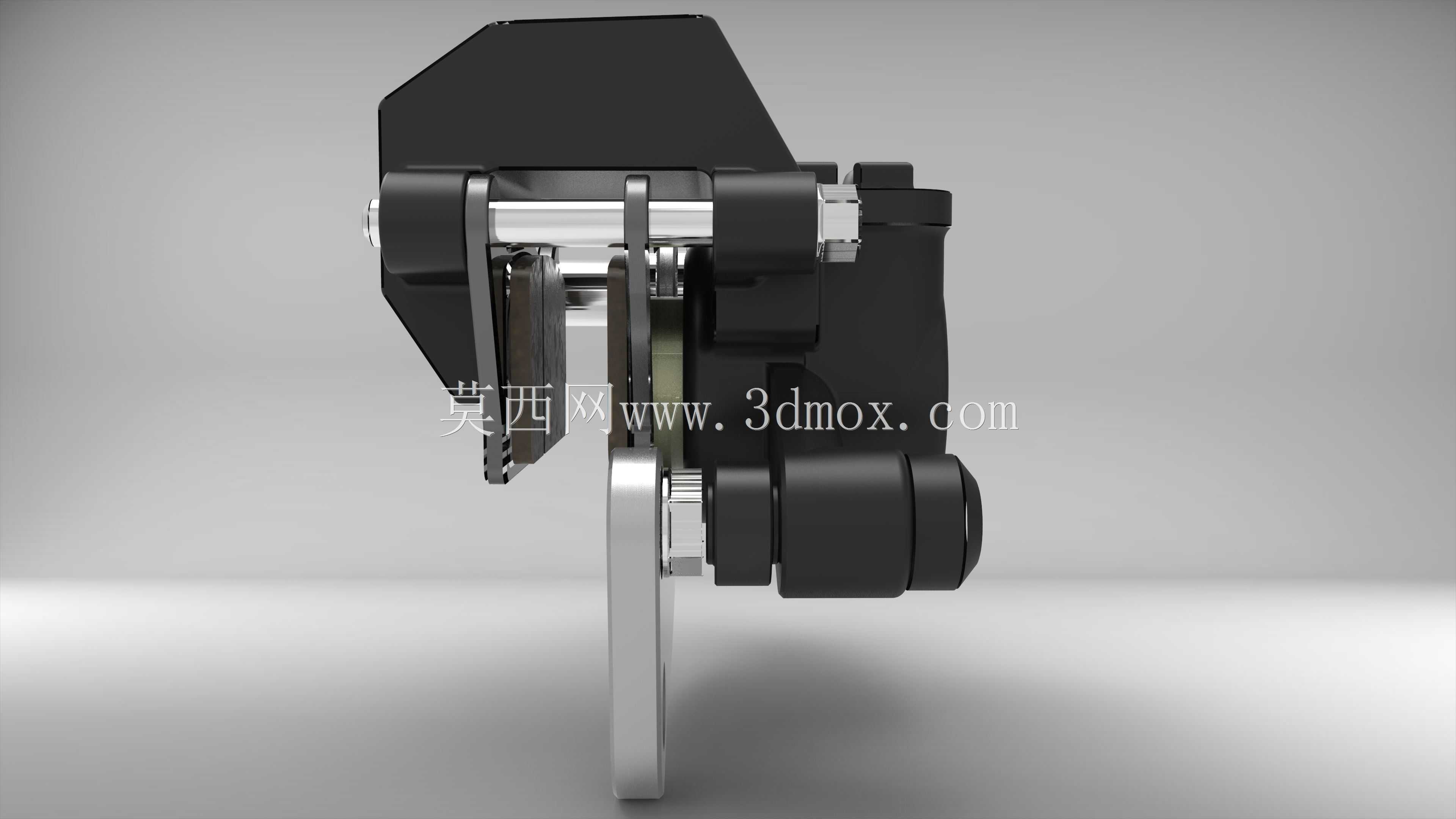

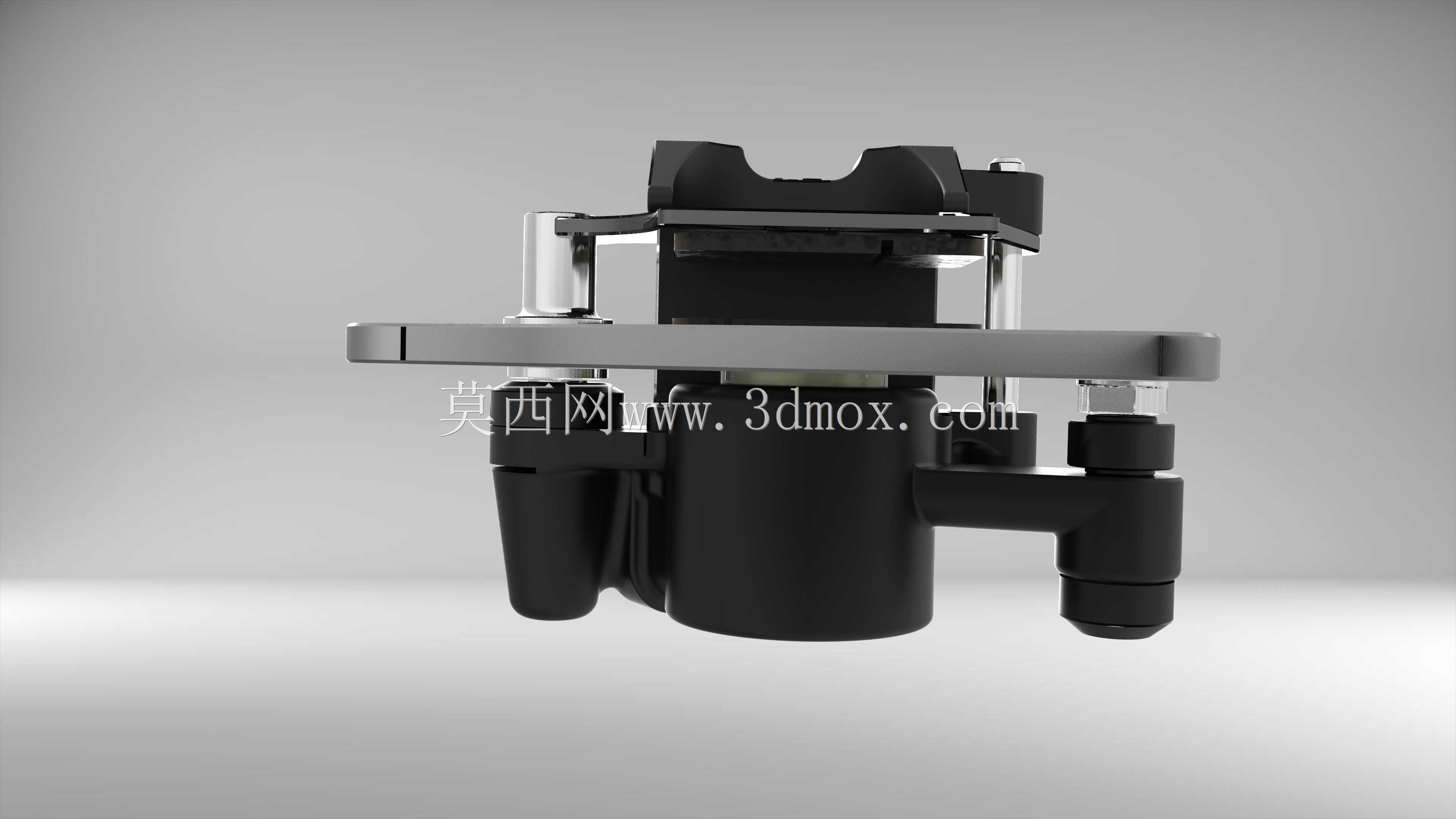

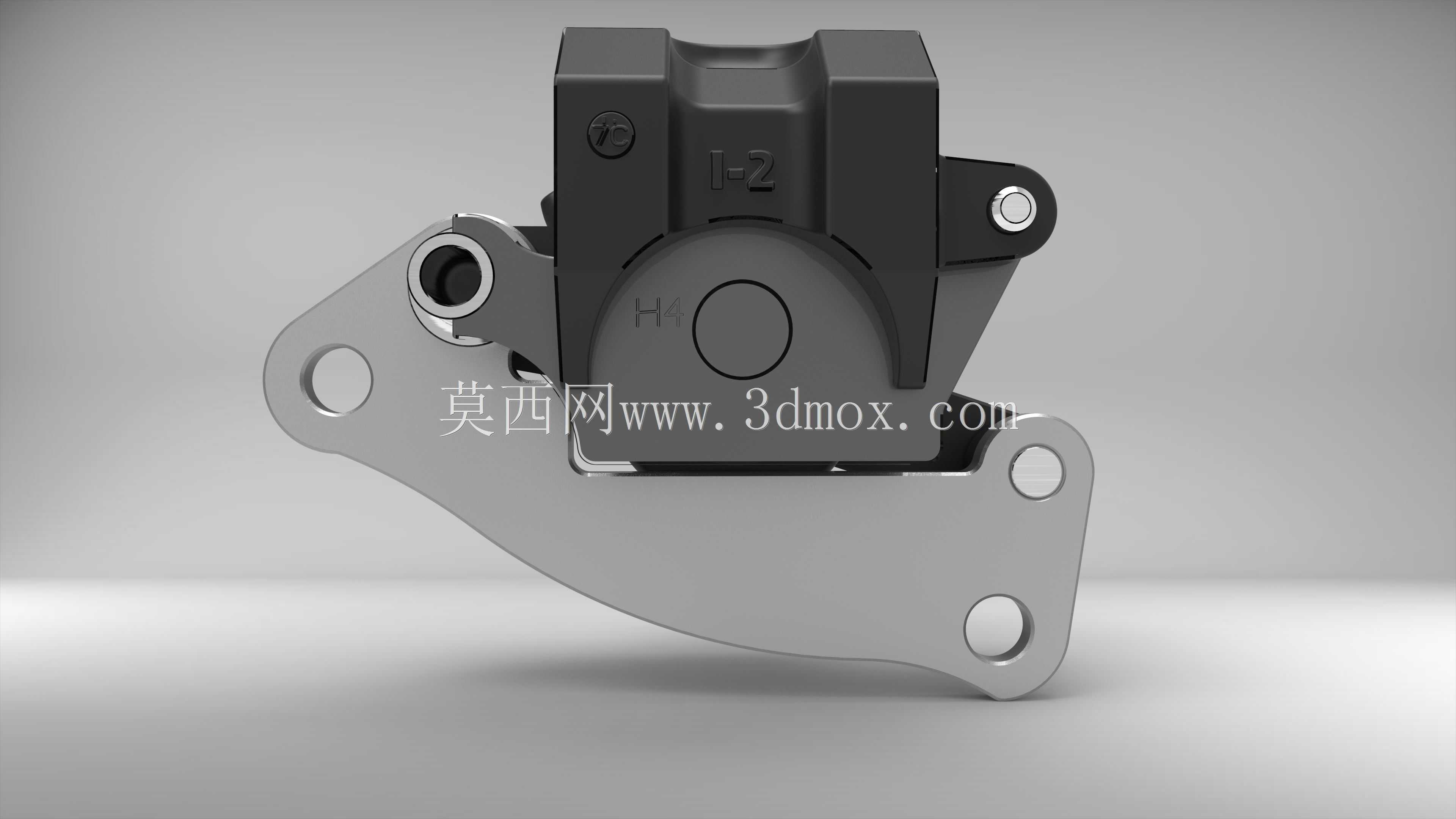

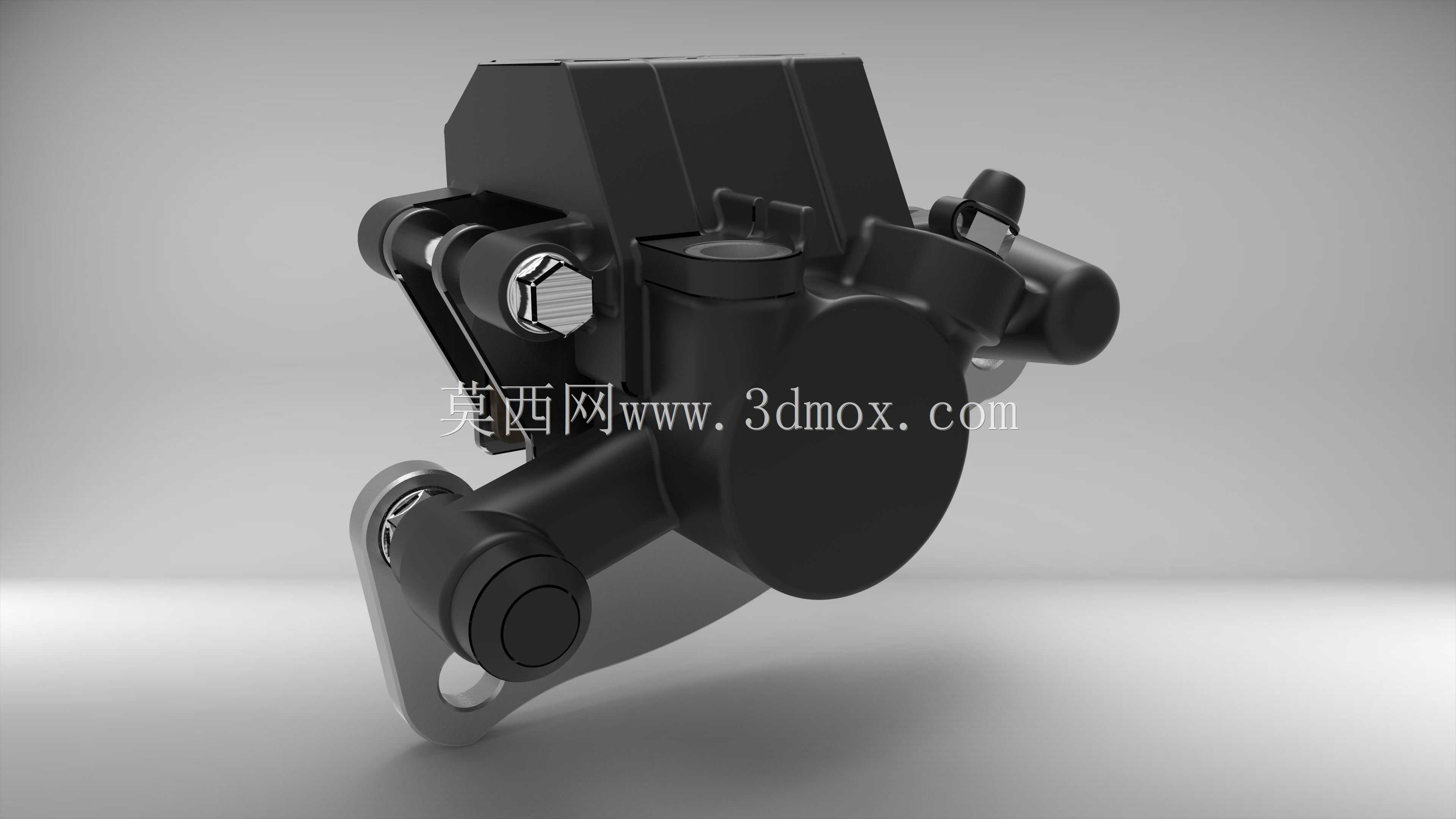

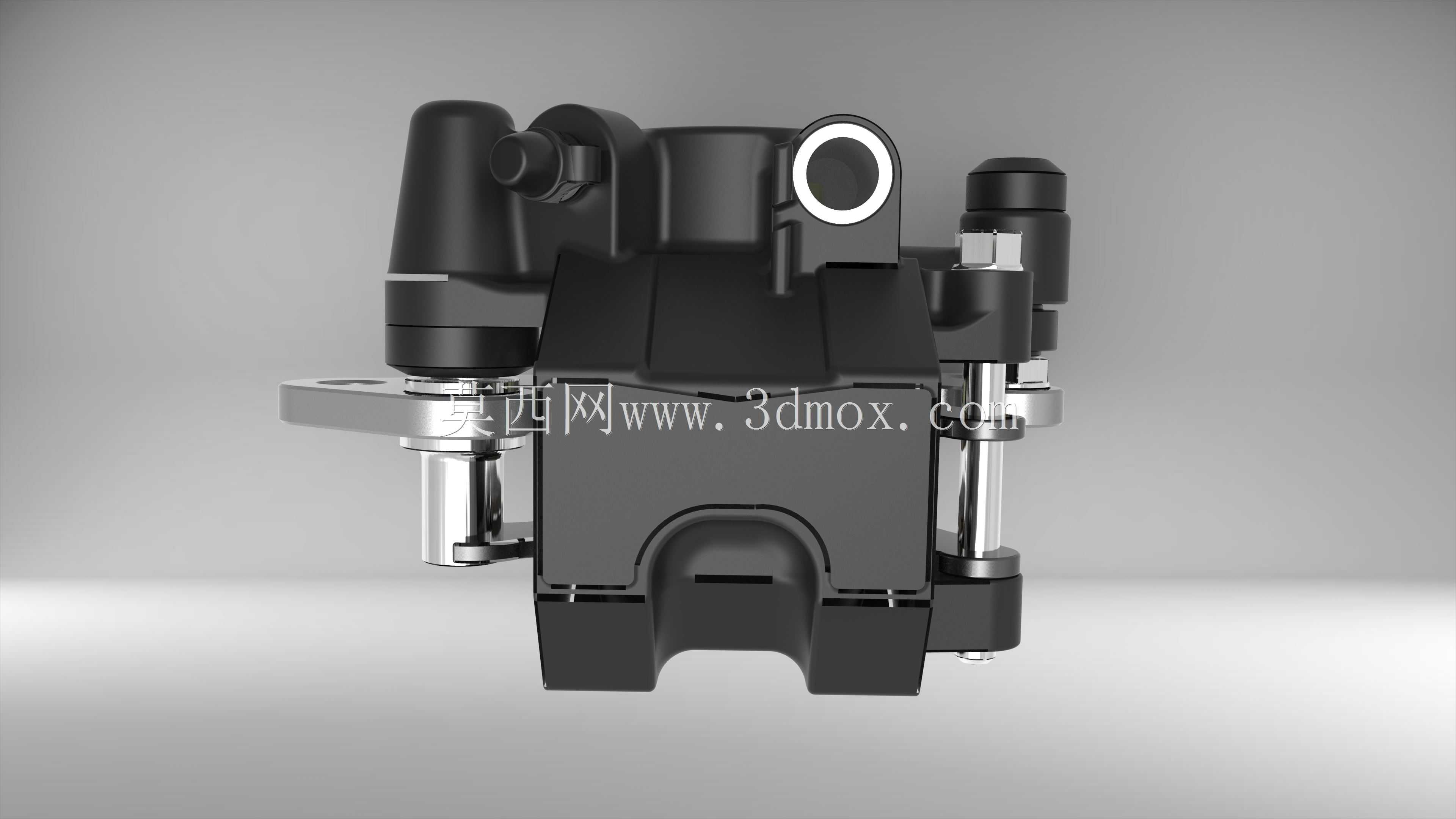

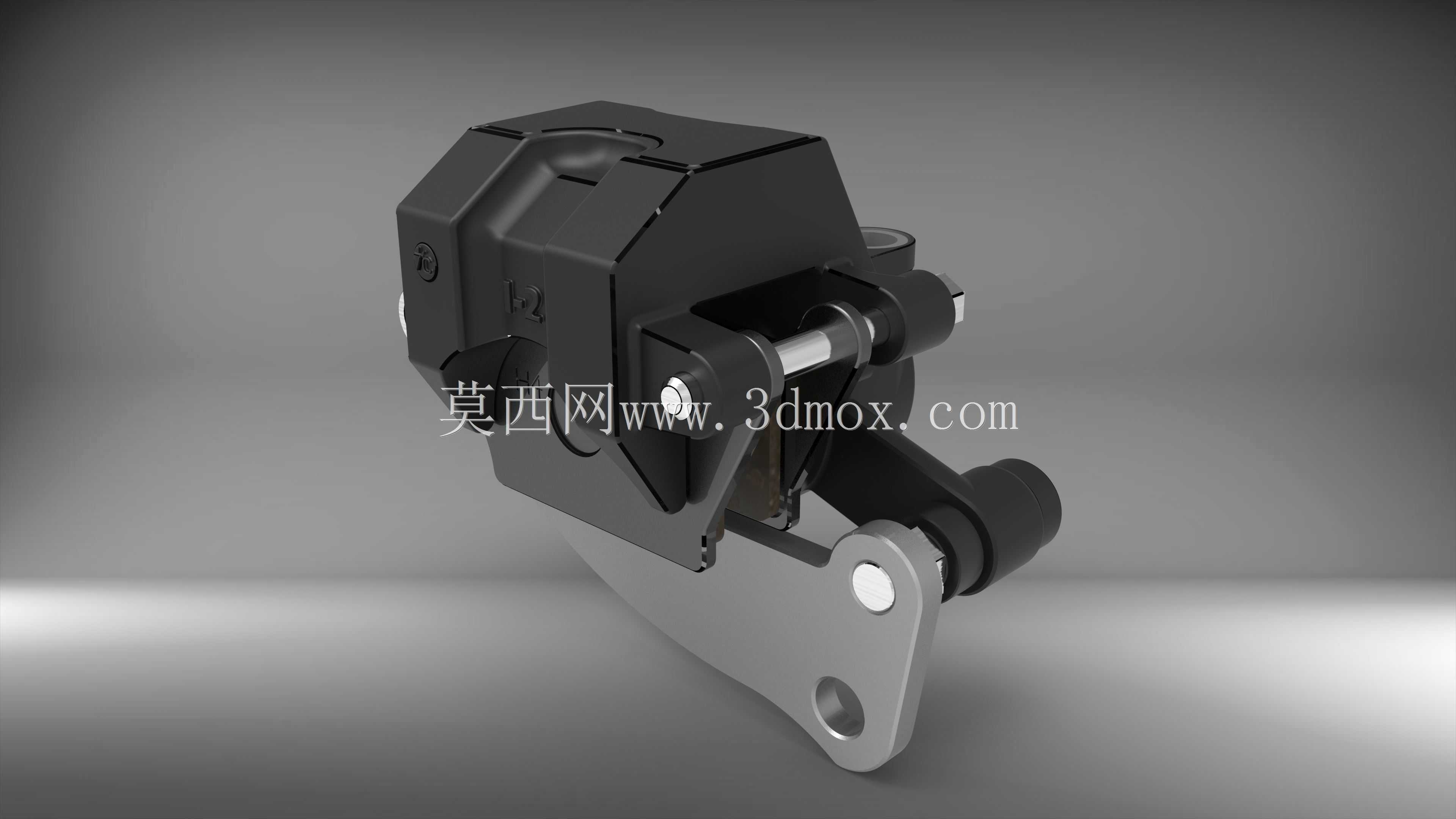

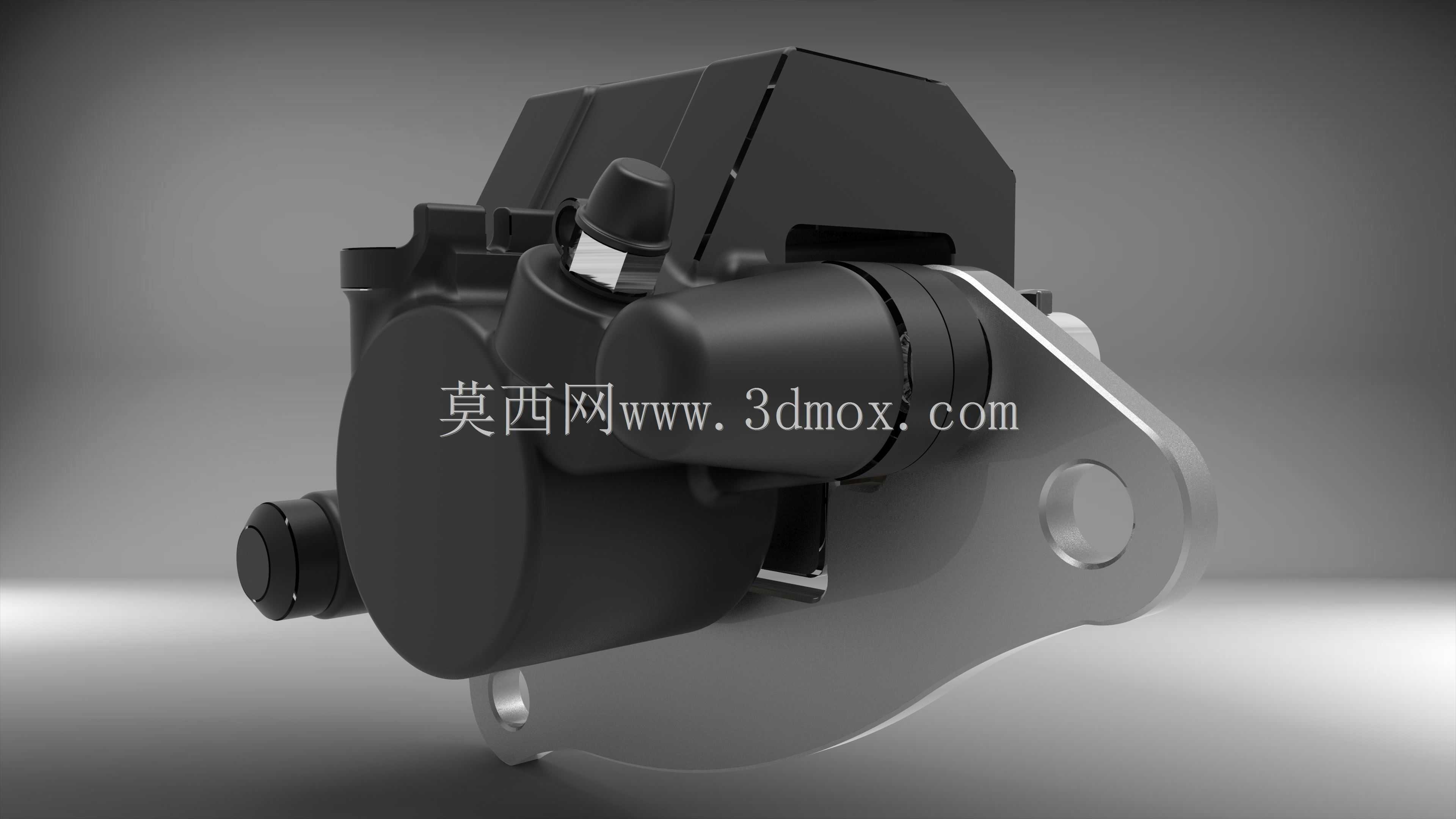

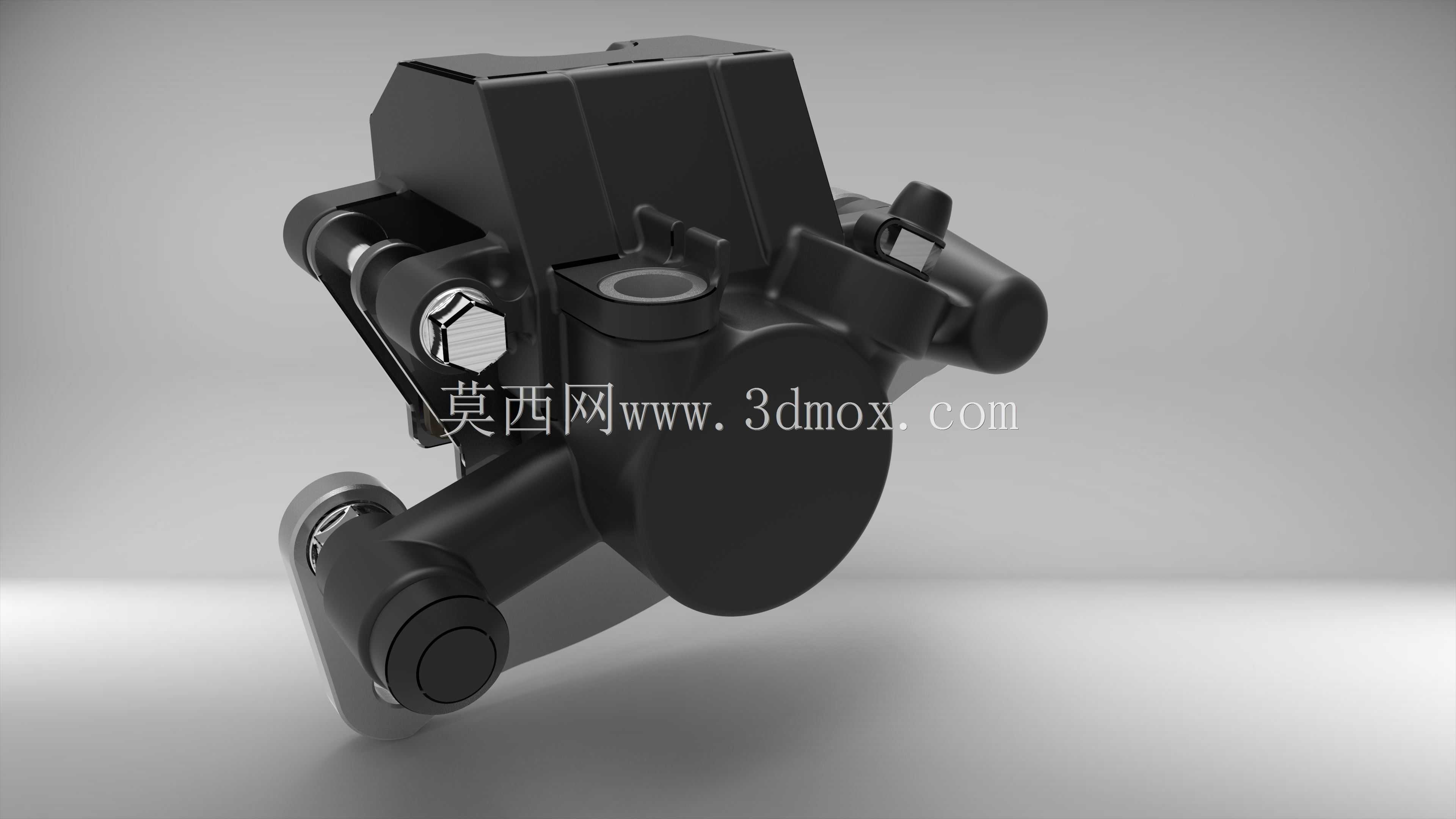

单活塞浮动式制动卡钳结构设计

项目分类:制动器 发布时间:2021-11-04 ID:359771
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计
  • 单活塞浮动式制动卡钳结构设计

  在两轮代步车辆、低速四轮作业车辆的盘式制动系统中,单活塞浮动式卡钳是应用占比极高的执行部件,这类结构相比对置多活塞卡钳,结构紧凑度更高、安装占用空间更小,同时对制动盘的端面跳动公差容忍度更好,日常使用中不易出现拖磨、偏磨的问题,适配多数民用代步场景的制动需求。从实际装车场景来看,这类卡钳多布置在车轮内侧的转向节或后桥安装支架上,工作时依靠液压推力推动单侧活塞伸出,将内侧摩擦片压向制动盘工作面,同时卡钳本体沿导向销轴向浮动,带动外侧摩擦片同步压靠制动盘两侧,通过摩擦片与制动盘的摩擦力实现车轮减速或锁止。

  设计这类卡钳时,首先要明确安装边界的约束条件:卡钳本体需要预留足够的制动盘容纳空间,跨距要匹配对应规格制动盘的厚度,同时要避开轮辐、转向拉杆、减震器等周边部件的运动包络,避免转向跳动、减震压缩过程中出现运动干涉。卡钳的安装耳孔位置需要与整车支架的安装孔位完全对齐,导向销的轴线要与制动盘端面保持严格平行,否则浮动过程中会出现卡滞,导致制动回位不良、摩擦片偏磨的问题。活塞的直径选择需要匹配整车制动总泵的输出压力,结合目标制动力矩、制动盘有效摩擦半径计算得出,既要保证足够的制动夹紧力,也要避免踏板力过大导致制动脚感过硬。

  卡钳本体的壳体多采用铸造成型,内部集成液压油腔、活塞安装孔、导向销安装位、放气螺钉接口等结构,油腔的密封设计是核心要点,活塞与壳体之间采用矩形橡胶密封圈,既可以实现高压油液的密封,还能在制动解除时依靠密封圈的弹性变形带动活塞回位,同时密封圈的唇边结构可以刮除活塞表面附着的泥沙、粉尘,避免杂质进入油腔造成密封件磨损。导向销部位需要设置防尘套与润滑脂储腔,保证卡钳浮动过程顺滑无卡滞,同时阻挡路面泥水、灰尘进入导向销配合面,长期使用也不会出现浮动卡滞的问题。摩擦片的背板与卡钳的配合面需要设置减震消音片,减少制动过程中出现的高频震动异响,摩擦片的磨损极限位置需要预留报警结构的安装空间,部分版本会设置机械磨损报警片,当摩擦片磨损到极限厚度时,报警片与制动盘接触发出尖锐提示音,提醒使用者及时更换摩擦片。

  从结构细节来看,这类单活塞浮动卡钳的进油口位置多设置在卡钳壳体的内侧上方,避免装车后与周边部件干涉,同时方便制动管路的布置连接,放气螺钉设置在油腔的最高位置,方便制动系统排气操作,避免油腔内残留空气导致制动发软。卡钳的整体重量控制也是设计中需要考量的点,在保证壳体强度、刚度满足高压制动工况的前提下,通过拓扑优化去除非受力区域的多余材料,降低簧下质量,提升车辆的操控响应性。实际使用中,这类卡钳的制动力输出特性偏向线性,踏板行程与制动力的对应关系容易掌控,维护保养也相对便捷,更换摩擦片时不需要拆解卡钳的液压管路,只需要将卡钳沿导向销翻开即可完成摩擦片的更换,后期维护成本更低。

  需要注意的是,这类卡钳的浮动行程设计需要匹配摩擦片的全生命周期磨损量,从新摩擦片到磨损极限的整个厚度区间内,卡钳的浮动量都要能覆盖,避免出现摩擦片磨损到后期活塞伸出量过大导致密封失效的问题。导向销的表面处理需要具备足够的防锈、耐磨性能,多采用镀锌钝化或者硬质阳极氧化处理,配合润滑脂可以实现长期无故障使用。壳体的强度需要满足最高制动油压下的耐压要求,通常要能承受10MPa以上的液压而不出现变形、渗漏,保证极端制动工况下的结构可靠性。
