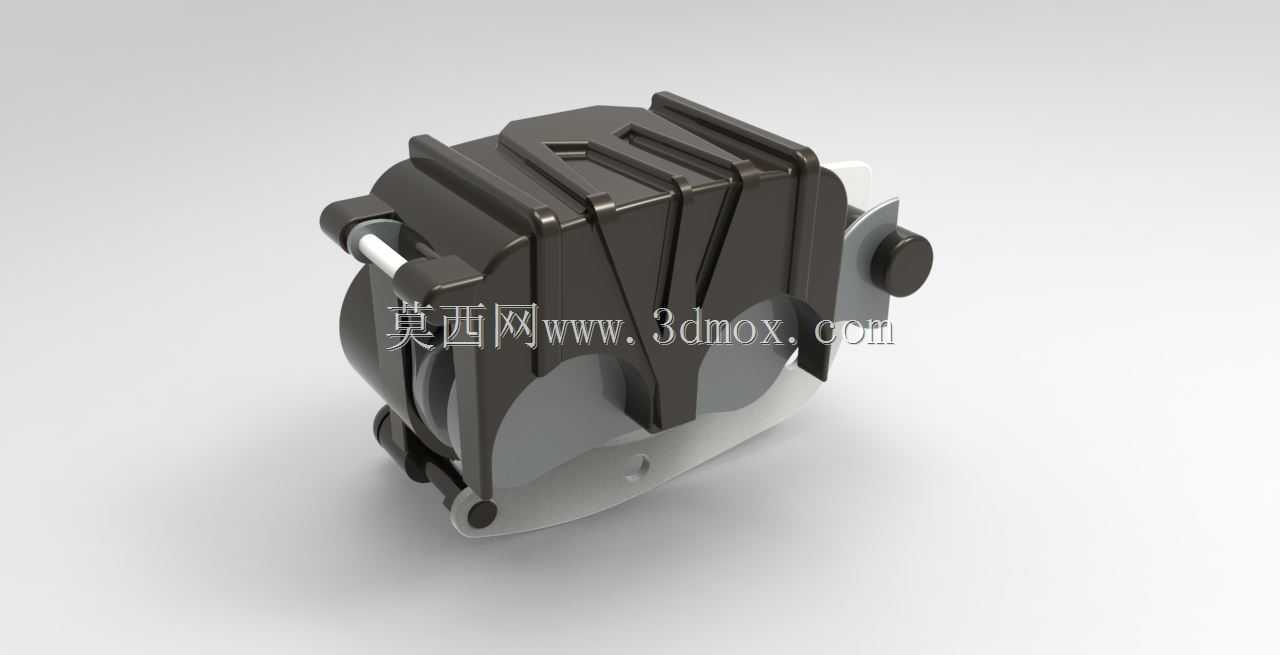

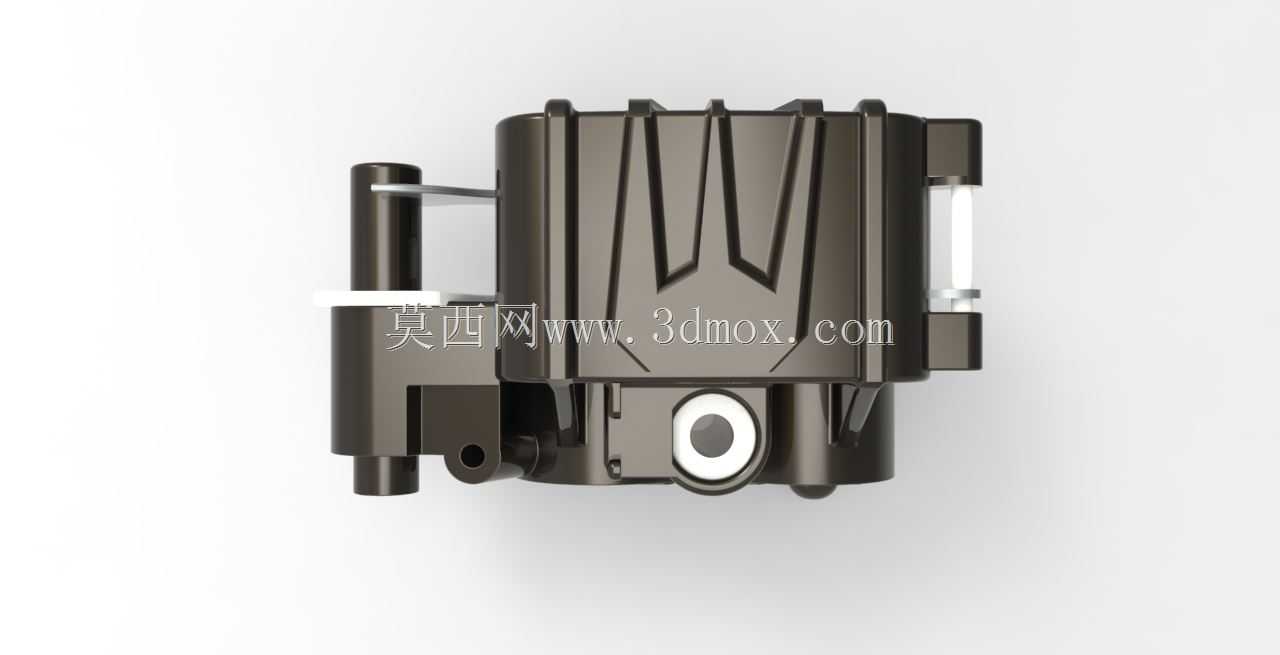

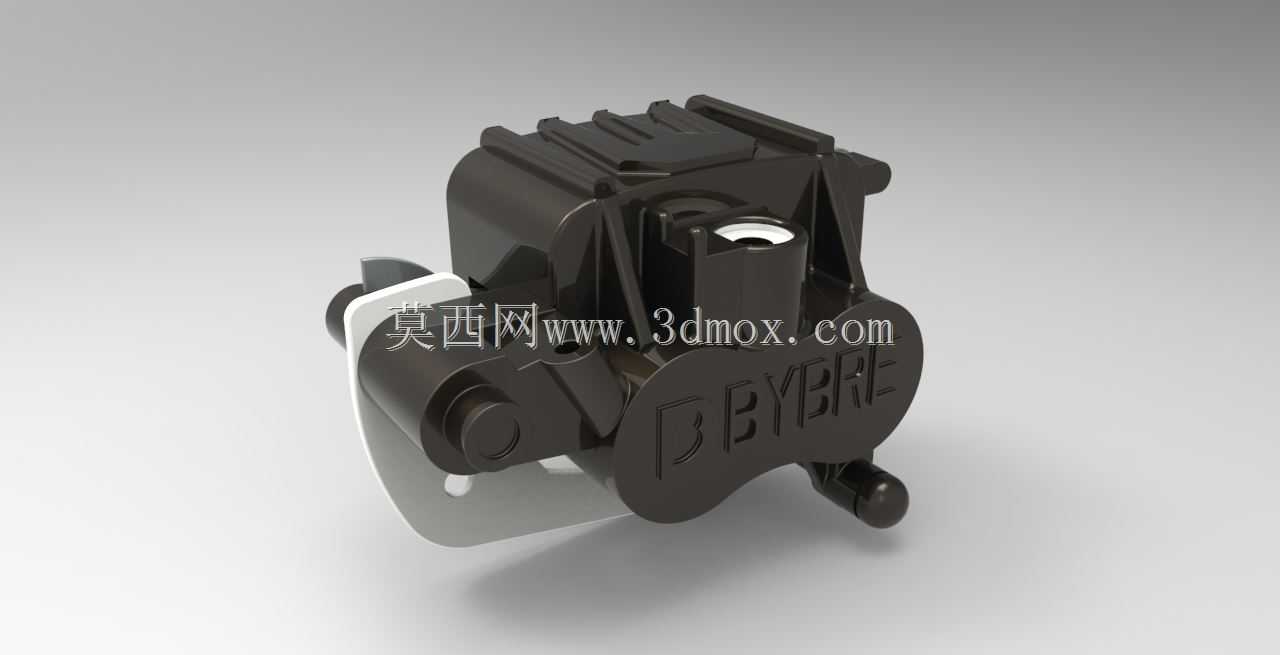

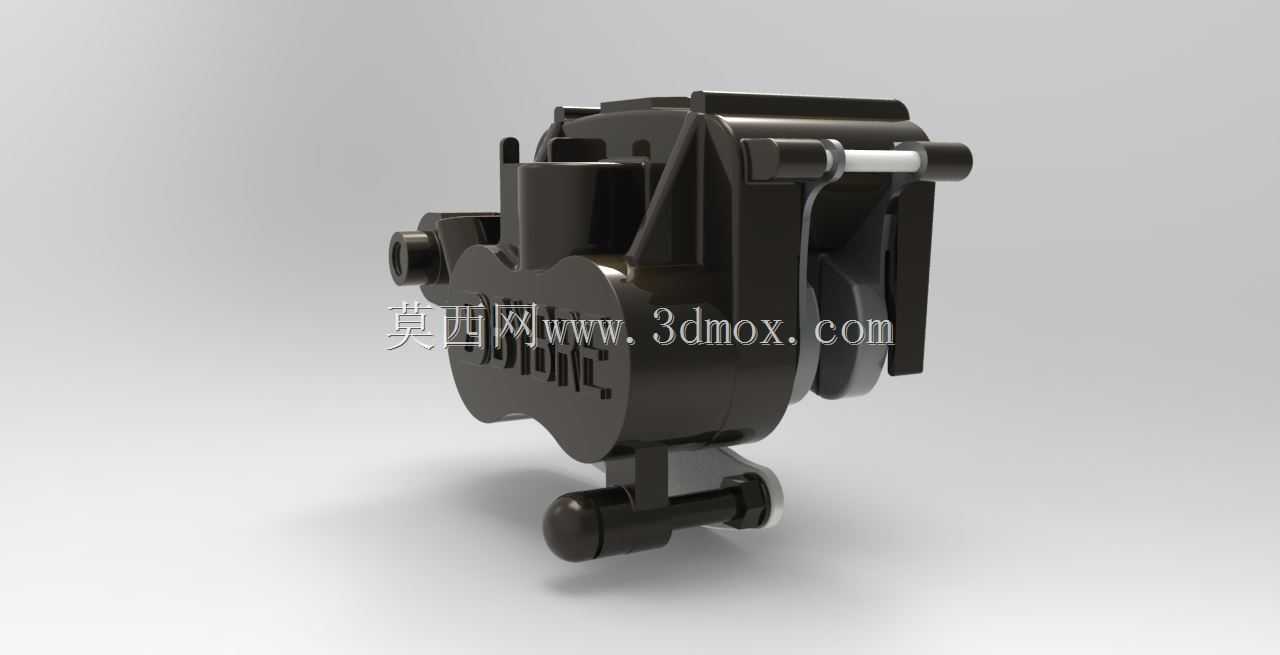

阿帕奇双活塞浮动式制动卡钳结构设计

　　这款双活塞浮动式制动卡钳主要适配中小排量两轮摩托车的前轮制动回路，在日常通勤、非铺装路面轻度越野场景下都能稳定输出制动力，相比单活塞卡钳，它的制动衬片磨损更均匀，制动过程中不会出现单侧偏磨导致的制动力矩波动，骑乘时的制动手感线性度更好，不会出现初段虚位大、末段制动力突然跃升的突兀感。从结构设计逻辑来看，浮动式卡钳的核心思路是让卡钳本体可以相对于安装支架沿制动盘轴向小幅滑动，制动时内侧活塞先推动内侧摩擦片贴紧制动盘，反作用力会带动卡钳本体滑移，让外侧摩擦片同步压向制动盘，两侧摩擦片的压紧力自动平衡，不需要额外的力补偿结构，相比对向多活塞固定式卡钳，整体零件数量更少，重量更轻，对安装空间的要求也更低，很适合轴距较短、

　　安装空间局促的两轮车型。卡钳本体采用一体式铸造成型后做机加工处理，进油口设置在卡钳上部靠近安装耳的位置，油路在本体内部直接连通两个活塞腔，减少了外接油管的接头数量，降低了液压油渗漏的风险，两个活塞直径一致，沿制动盘径向对称布置，活塞端面和摩擦片背板之间设置有隔热垫片，避免长时间制动产生的高温传递到活塞密封圈，防止密封圈过热老化导致液压油泄漏或者活塞回位不良。安装支架采用分体式设计，两个安装耳的孔位间距、孔轴公差都严格匹配对应车型的前减震安装座尺寸，安装时只需要将支架固定在减震器下端的安装凸台上，再将卡钳本体通过导向销连接到支架上，导向销上套有防尘橡胶套，阻挡泥沙、雨水进入滑动配合面，避免卡钳滑动卡滞导致的拖刹、摩擦片异常磨损问题。

　　摩擦片的消音片采用多层复合结构，背板和消音片之间涂有阻尼胶层，能有效吸收制动时摩擦片产生的高频振动，减少制动异响的出现，摩擦片的磨损极限标记直接冲压在背板边缘，日常检查时不需要拆解卡钳就能直观判断摩擦片是否需要更换。卡钳本体上的放气螺钉设置在活塞腔的最高位置，更换制动液或者排空管路空气时，只需要拧松放气螺钉，反复捏动制动手柄就能将管路内的空气完全排出，操作便利性很好。活塞采用硬质阳极氧化处理，表面硬度高，耐磨性能好，和密封圈之间的配合间隙控制在合理范围，既保证活塞滑动顺畅，又能保证密封性能，制动结束后密封圈的弹性变形能带动活塞小幅回位，让摩擦片和制动盘之间保持合适的间隙，避免行驶过程中摩擦片和制动盘长期接触产生不必要的行驶阻力。

　　从安装边界来看，这款卡钳适配的制动盘直径在220mm到260mm之间，制动盘厚度要求为4mm，卡钳本体和轮毂辐条之间的最小安全间隙大于5mm，不会在转向或者减震压缩时出现运动干涉，卡钳的进油口螺纹规格为通用的M10×1.25，能适配绝大多数摩托车的制动油管接头，不需要额外做转接处理。实际使用过程中，这款卡钳的制动线性度表现优秀，在低速跟车时可以精准控制制动力大小，不会出现一捏就抱死的情况，高速紧急制动时，双活塞的压紧面积更大，摩擦片和制动盘的接触压力分布更均匀，能在较短距离内将车速降下来，同时浮动结构的自适应特性可以抵消一部分制动盘的端面跳动量，降低制动时的方向盘（车把）抖动概率。日常维护时只需要定期清理导向销上的泥沙，重新涂抹高温润滑脂，检查橡胶防尘套是否有破损，就能保证卡钳长期稳定工作，整体维护成本低，结构可靠性高，很适合民用两轮车型的配套使用。
