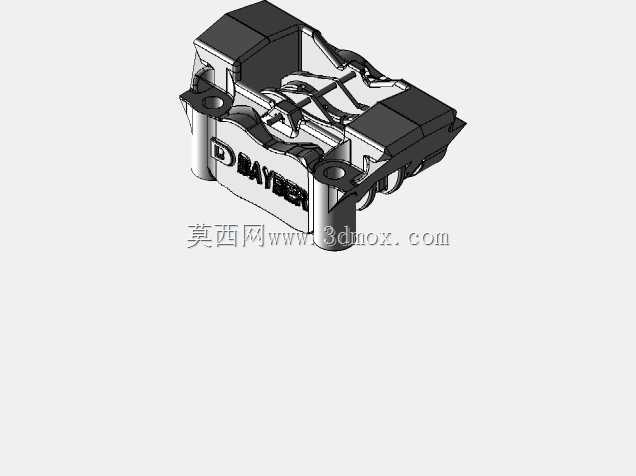

超级自行车四活塞固定式前制动卡钳结构设计

　　在两轮载具的制动系统开发中，卡钳作为制动力输出的核心执行部件，其结构合理性直接决定了制动响应速度、制动力分配均匀性以及长时间工作下的热稳定性，针对高性能超级自行车以及巴哈越野赛事用车的使用场景，四活塞固定式制动卡钳的设计需要兼顾轻量化、刚性以及制动片均匀磨损的多重需求。不同于浮动式卡钳依靠单侧活塞推动制动片贴合刹车盘、再通过卡钳自身滑动带动另一侧制动片施压的结构，固定式卡钳的两侧缸体为一体化刚性连接结构，活塞对称分布在刹车盘两侧，制动时两侧活塞同步推出施压，能够有效避免浮动卡钳常见的滑动卡滞、制动偏磨问题，尤其适配大尺寸刹车盘的高性能制动需求，像KTM Duke 390这类运动取向的两轮载具前制动系统，就普遍采用这类固定式多活塞卡钳结构来获得线性且充足的制动力。

　　从实际使用场景来看，这类卡钳主要承担高速行驶下的紧急制动、连续下坡路段的持续制动以及非铺装路面骑行时的频繁点刹工况，这就要求卡钳本体具备足够的结构刚性，在活塞最大推力输出时不会出现本体形变导致的制动片贴合面积不足，同时活塞的排布需要经过受力计算，四个活塞通常采用不等径设计，靠近刹车盘进风侧的活塞直径略小于出风侧，抵消制动过程中刹车盘周向温度分布不均带来的热膨胀差异，让制动片整个摩擦面的压力分布更均匀，避免局部过度磨损导致的制动抖动。设计过程中首先要确定安装边界，卡钳的安装耳位需要匹配前叉的安装孔距，通常高性能运动自行车以及轻量化摩托的前叉安装座为径向双孔固定结构，安装面的平面度公差需要控制在0.02mm以内，避免安装后卡钳出现偏斜导致制动拖滞。卡钳本体的内部油道设计要尽量减少弯折，降低制动液流动阻力，保证四个活塞的建压响应时间差控制在0.1s以内，让制动力输出更跟手，同时油道的密封槽尺寸需要匹配标准矩形密封圈，依靠密封圈的弹性形变实现活塞的自动回位，回位量控制在0.05-0.1mm之间，既可以避免制动片与刹车盘长期拖磨增加行驶阻力，又能保证制动握把的空行程处于合理范围。

　　外形尺寸方面，卡钳的整体宽度需要避开前轮辐条的转动轨迹，同时卡钳顶部与前叉下沿的间隙要预留至少5mm的安全距离，避免颠簸路面前轮跳动时出现运动干涉，活塞的伸出量需要匹配制动片的磨损极限，当制动片摩擦材料磨损至剩余2mm厚度时，活塞仍不会从缸体中脱出，保证结构可靠性。散热结构的设计同样是重点，卡钳本体的外侧会设置延伸的散热鳍片，在车辆行驶过程中利用迎面气流带走制动产生的热量，降低制动液高温气化出现制动失效的风险，同时制动片的背板会设置通风槽，引导气流穿过制动片与卡钳之间的间隙，进一步降低摩擦面的工作温度。针对巴哈赛事的越野使用场景，卡钳的活塞防尘套需要采用耐泥沙侵蚀的氟橡胶材质，避免越野路段的泥水、沙尘进入活塞与缸体的配合间隙，导致活塞卡滞、密封圈磨损漏油的问题，卡钳表面采用硬质阳极氧化处理，提升本体的抗腐蚀能力以及表面硬度，抵御行驶过程中碎石击打造成的表面损伤。

　　在结构建模过程中，需要重点校核卡钳本体在最大制动压力下的应力分布，通常制动系统的最大工作压力在10-12MPa之间，通过有限元分析确认安装耳位、油道周边以及活塞缸孔之间的筋位应力集中情况，将安全系数控制在2.5以上，同时在保证强度的前提下对非受力区域进行减重挖槽，将卡钳整体重量控制在合理范围，降低前悬的簧下质量，提升前轮的贴地性能。制动片的摩擦面弧度需要与对应刹车盘的外径完全匹配，保证制动时摩擦面能够完全贴合，初期接触面积达到90%以上，避免新片磨合阶段制动力不足的问题，卡钳上的放气螺钉设置在卡钳本体的最高位置，方便更换制动液时排出内部空气，避免空气压缩导致的制动手感绵软。不同于普通代步自行车的单活塞或双活塞浮动卡钳，四活塞固定式卡钳的制动接触面积更大，同等制动压力下能够施加的总制动力更高，同时制动力的增长更线性，骑手可以通过握把的力度精准控制制动力输出大小，在弯道中进行制动微调时也能获得更稳定的车身姿态，不管是公路超级自行车的高速骑行，还是巴哈越野赛车的非铺装路面穿越，这类卡钳都能提供稳定可靠的制动表现。
