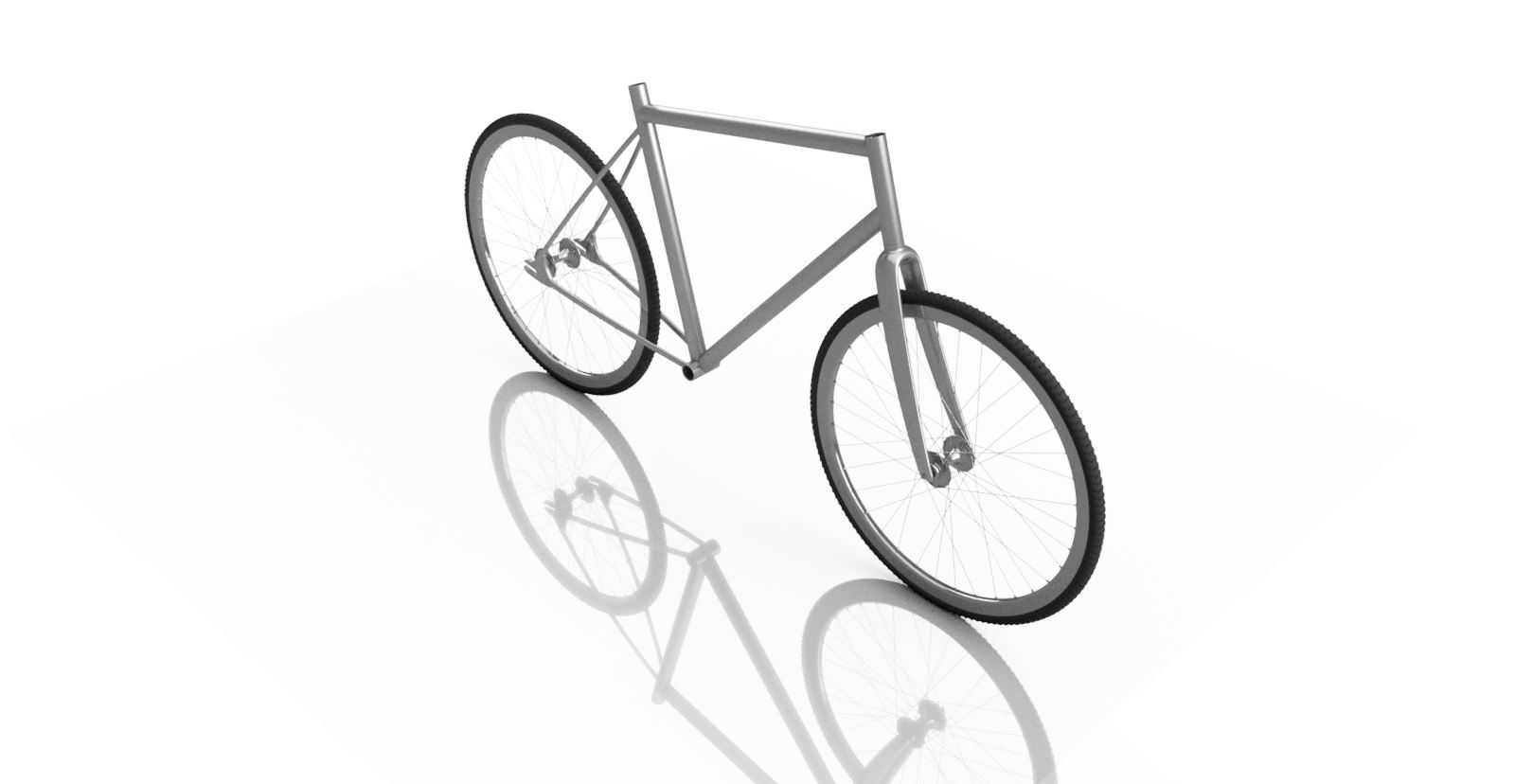

城市通勤自行车车架结构三维设计

　　日常城市通勤场景里，车架作为自行车的核心承载基体，所有行走、转向、传动部件都要依托这个框架完成装配，其结构合理性直接决定骑行过程的发力传递效率、转向操控精度以及长时间使用的结构疲劳寿命。做这套结构设计的时候，最先要锚定的是日常代步的使用场景，不需要做极限竞速类的激进几何，而是优先兼顾平直铺装路面的骑行舒适度、短距离通勤的转向灵活性，还有日常停靠、推行的便捷性，所以整体几何参数的设定上，头管角度取相对适中的数值，既不会因为角度过趴导致低速转向过于灵敏不好掌控，也不会因为角度过直让高速骑行出现晃动感，适配155cm到185cm身高区间的普通使用者，上下管的长度配比经过反复调整，保证正常骑行姿态下腰背不会处于过度前倾的紧绷状态，符合日常短距离出行的放松骑行需求。

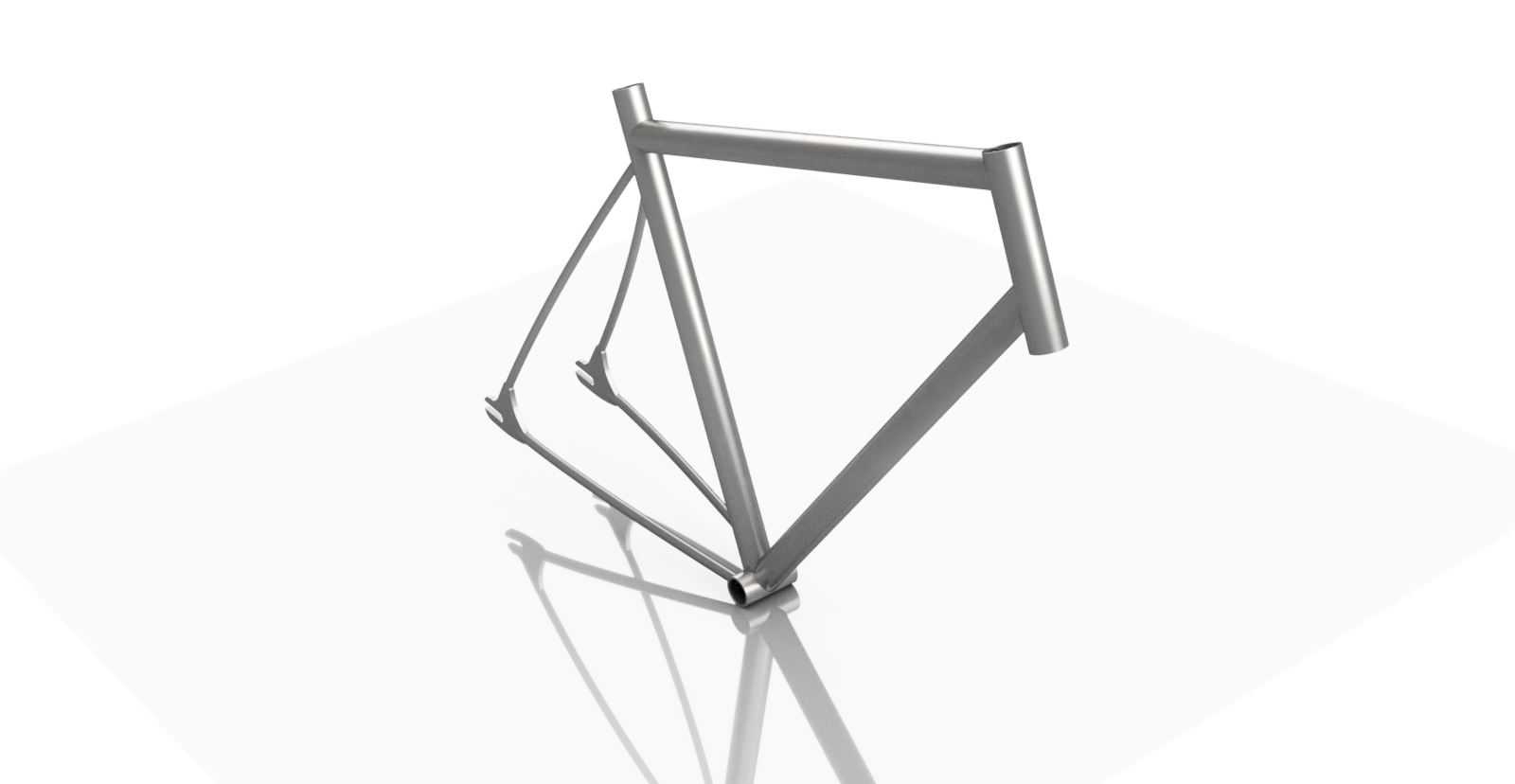

　　管材选型上，主框架采用等径圆管拼接的结构形式，上管、下管、座管、后下叉、后上叉的管径根据受力方向做差异化匹配，下管作为承接头管与中轴的主要受力构件，承受骑行过程中脚踏发力的扭矩以及路面颠簸带来的纵向冲击，所以管壁厚度设定略高于其他管材，避免长期踩踏出现管材变形；后三角部分的后下叉直接连接中轴与后轮轴，要传递轮组滚动的反作用力，同时还要预留出轮组安装、链条传动的足够间隙，设计时特意控制了后下叉的开档尺寸，匹配常规城市通勤车轮组的安装标准，不需要额外加装转换座就能直接装配标准花鼓，后上叉的弧度做了平缓过渡，既可以过滤一部分路面传来的细碎震动，也能避免骑行过程中后轮蹭到车架管材。

　　安装边界的考量覆盖了所有配套部件的装配需求，头管内部预留了标准碗组的安装位，上下碗组的同轴度公差控制在合理范围内，保证前叉转向时没有卡顿感；中轴位置采用通用的压入式安装接口，适配常规规格的方孔中轴，能匹配市面上绝大多数通勤车用的牙盘组件；座管位置的内径匹配标准口径的座杆，不需要额外变径套就能完成装配，座管插入深度做了明确的安全刻度标识，避免使用者调整座高时插入深度不足导致受力断裂；前后轮轴的安装开档尺寸严格遵循民用通勤自行车的通用标准，前轮开档适配常规前叉的轴径，后轮开档预留了飞轮安装的足够空间，不会出现轮组装不上或者飞轮蹭车架的问题。

　　结构设计过程中特意规避了不必要的异形管材加工，所有拼接焊缝都处于管材衔接的受力合理位置，没有出现应力集中的锐角衔接，焊接位置的过渡做了平缓处理，减少长期使用过程中焊缝位置出现疲劳开裂的风险。整体框架没有多余的装饰性结构，所有管材的走向都服务于受力传递与部件安装，比如下管的走线预留位，刚好可以容纳刹车线、变速线的内置走线，既不会让线管外露影响整洁度，也不会因为走线角度过于弯折导致线阻过大影响刹车、变速的手感。后叉末端的安装槽采用开口式设计，日常补胎、更换轮组的时候不需要完全拧下轴螺母就能把轮组拆下来，降低日常维护的操作难度。

　　考虑到日常通勤可能会遇到的载人、载物需求，后上叉与座管衔接的位置预留了货架安装的螺孔位，不需要额外加装卡箍就能直接固定通用通勤货架，载物时的重量可以直接通过后三角传递到轮轴，不会让座管承受额外的弯折力。前叉部分与头管的衔接长度经过精确计算，装配完成后前轮与下管之间保留足够的安全间隙，即使满打方向也不会出现前轮蹭到下管或者脚踏的情况，转向行程的限位做了隐性处理，不需要额外加装限位块，靠管材本身的结构就能限制最大转向角度，避免转向过度导致车把撞到车架表面损伤漆面。

　　整个框架的重心位置经过调整，当使用者正常骑乘时，整体重心处于前后轮的中间偏后位置，既不会因为重心过于靠前导致前轮转向发沉，也不会因为重心过于靠后在湿滑路面骑行时出现前轮抓地力不足的情况。管材衔接的位置全部采用平滑过渡，没有突出的尖锐棱角，即使日常推行、停靠时不小心碰到也不会造成磕碰损伤。对于日常使用中容易出现积水的位置，比如后下叉与中轴衔接的最低点，预留了微小的排水孔，避免雨天骑行后管材内部积水长期腐蚀管壁，延长整体结构的使用寿命。
