工业设备用L型支撑式牵引连接支架结构

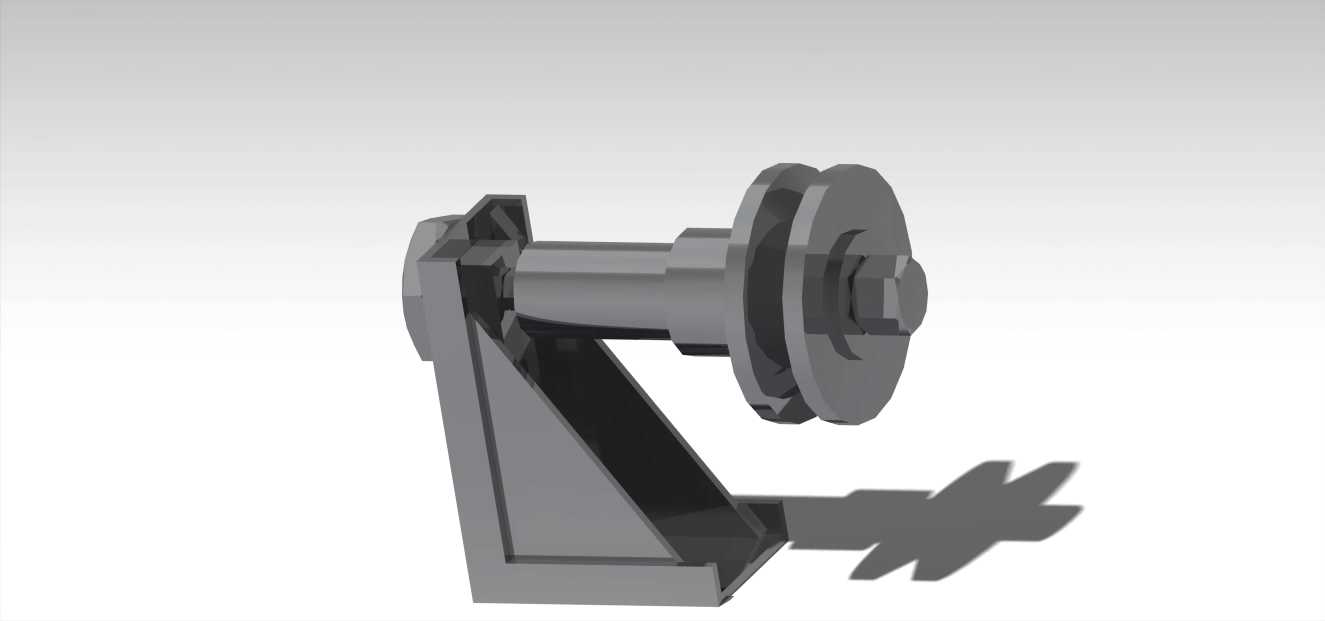

　　在各类工业输送、物料牵引以及设备联动作业场景中，这类带L型支撑基座的牵引连接构件，是承担载荷传递、部件定位与运动导向的核心受力零件，常被应用在生产线物料拖拽机构、小型起重设备的牵引端、农用机具的挂接连接部位，以及专用设备的动力输出衔接位置，其结构可靠性直接决定整套牵引机构的运行稳定性，一旦出现结构变形或连接失效，轻则导致牵引动作卡滞、对位偏移，重则引发物料脱落、设备过载损坏等生产故障。从结构设计逻辑来看，该构件采用一体式L型折弯支撑基座作为承载基础，基座背部设置带安装孔的法兰贴合面，可通过螺栓紧固件直接固定在设备主机的安装立面或机架端面，安装面的平面度公差控制在0.1mm以内，保证连接后无装配间隙，

　　避免长期受交变载荷时出现螺栓松动问题。基座延伸出的水平悬臂段采用三角加强筋结构做应力分散处理，加强筋与悬臂、基座立板的连接处均做R3-R5的圆角过渡，避免直角位置出现应力集中，在承受1.5倍额定牵引载荷的静力学仿真测试中，该加强结构可将悬臂根部的最大应力降低42%，有效杜绝长期受拉压交变载荷时出现根部断裂的问题。悬臂末端的连接轴段采用阶梯轴设计，从靠近基座位置向末端依次设置定位轴肩、转动配合段、锁止螺纹段，其中转动配合段的表面粗糙度要求达到Ra1.6，可适配衬套或滚动轴承实现被牵引部件的相对转动，减少牵引过程中的转动摩擦阻力；末端的锁止螺纹段可配套六角螺母与止动垫片，实现对端部连接轮盘的轴向定位，防止转动过程中连接部件出现轴向窜动。

　　端部的轮盘式连接结构采用对称双凸缘设计，凸缘上预留的连接孔位可适配不同规格的牵引销、挂钩连接件，既可以直接挂接柔性牵引索具，也可以通过销轴连接刚性牵引拉杆，适配不同场景下的牵引连接需求。从安装边界尺寸来看，该支架的基座立板安装孔位采用对称分布设计，横向孔距与纵向孔距符合通用工业机架的安装孔位标准，可直接适配40系、50系工业铝型材机架以及厚度8mm以上的钢板焊接机架安装面，无需额外做安装位改孔加工；水平悬臂的伸出长度经过优化设计，在保证足够牵引操作空间的前提下，尽可能缩短悬臂受力力臂，降低基座连接位置的弯曲力矩，整个构件的最大外轮廓尺寸控制在常规小型牵引机构的安装空间范围内，不会与周边的传动部件、防护外壳产生运动干涉。

　　在实际选型应用时，需要根据额定牵引载荷匹配对应材质的加工坯料，常规工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境或轻量化需求场景下，也可替换为304不锈钢或高强度铸铝合金材质，加工过程中需重点保证连接轴段与基座安装面的垂直度公差，避免安装后出现轴段偏斜，导致牵引过程中出现额外的侧向弯矩，加速配合面的磨损。该结构的建模过程中，对所有受力过渡位置均做了工艺性优化，既满足铸造或铣削加工的工艺要求，避免出现无法加工的倒扣或薄壁结构，也兼顾了装配过程中的操作空间，锁止螺母位置预留了足够的扳手操作间隙，日常维护时无需拆解整个支架即可完成端部连接件的更换与润滑保养。
