双头开口扳手式连杆传动构件结构设计

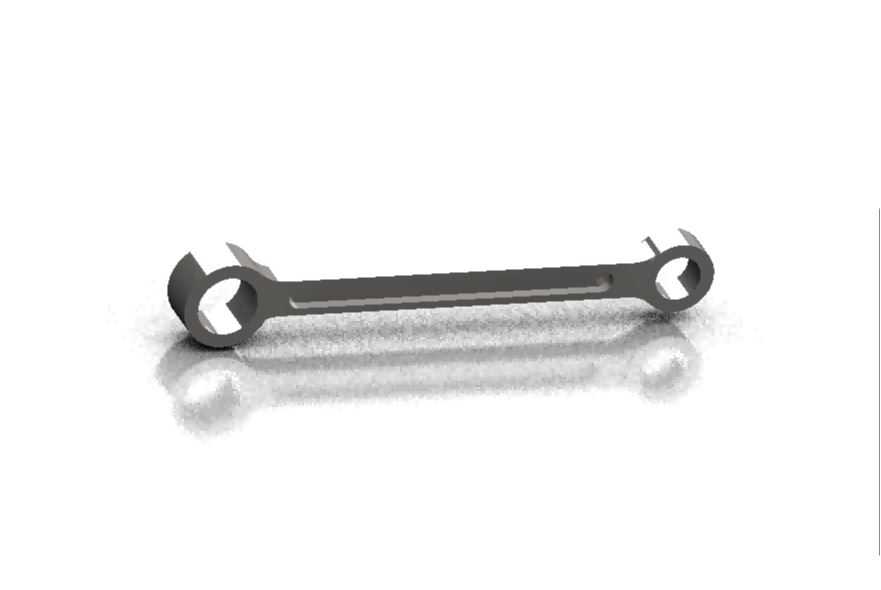

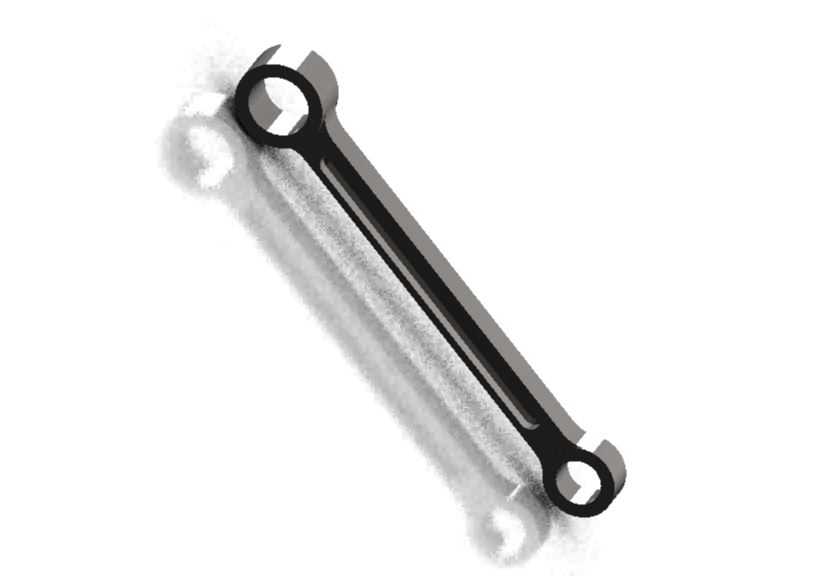

　　在常规机械传动系统的动力传递路径中，这类两端带环形套接结构的长杆类连杆构件，是实现动力换向、行程传递的核心基础零件，区别于常规一体式铸造连杆，该构件采用了类似双头开口扳手的端部开口设计，在装配环节无需沿销轴轴向完成全行程套入，可直接从径向卡入对应销轴的卡槽位置，大幅缩减了装配工位的操作时长，尤其适配自动化装配线中快装快拆的工位需求，在轻工包装机械的间歇送进机构、小型内燃机的气门传动组、自行车的曲柄联动结构、手动五金工具的扭矩传递组件中都能见到同类结构的应用。从实际工况适配角度看，该构件的杆身采用了等截面长直结构，中部设置的通长减重槽并非单纯为了降低材料消耗，而是在保证杆身抗弯截面模量满足额定扭矩传递要求的前提下，

　　有效降低构件自身的转动惯量，当机构处于高速往复摆动工况时，能够减少启动与制动瞬间的惯性冲击载荷，降低配套销轴与铰接点的磨损速率。两端的环形套接位内侧做了圆弧过渡处理，开口位置的倒角角度经过反复校核，既保证径向卡入销轴时的导向顺滑性，又能避免工作过程中受侧向力时从销轴卡槽内脱出，环形内壁的粗糙度要求控制在Ra1.6以内，减少与销轴配合面的滑动摩擦损耗，延长铰接副的维护周期。设计阶段首先需要明确的是安装边界约束：两端铰接孔的中心距是核心尺寸参数，直接决定传动机构的行程放大比与动力传递角度，杆身的宽度尺寸需要避让机构运动包络范围内的其他相邻构件，避免往复摆动过程中出现运动干涉，端部环形结构的外径尺寸要匹配对应销轴的卡槽直径，

　　开口处的宽度尺寸略小于销轴配合段的轴径，依靠装配时的微量弹性变形卡入卡槽后形成可靠的轴向限位，无需额外加装卡簧或者定位销就能实现工作状态下的连接可靠性。杆身的厚度方向尺寸需要结合额定传递扭矩做强度校核，按照第三强度理论核算弯扭组合载荷下的最大应力值，确保在1.5倍额定载荷的冲击工况下不会出现杆身弯曲变形或者端部断裂的失效形式。不同于常规过盈配合或者键连接的连杆结构，这种快装式连杆的铰接副属于间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证摆动过程中无卡滞，又能减少间隙带来的传动回程误差，在对传动精度要求较高的工位使用时，可在环形内壁镶嵌自润滑铜套，进一步降低配合间隙的磨损增速，延长构件的整体使用寿命。

　　从实际选型适配角度，这类构件常被用于中低载荷的间歇传动场景，不适合大扭矩连续旋转的动力传递工况，安装时需要保证两端铰接点的轴线平行度误差控制在0.1mm以内，否则会在杆身内部产生附加的扭转应力，长期运行后容易在杆身与端部环形结构的过渡位置出现疲劳裂纹。过渡位置采用了大圆角过渡设计，避免应力集中，这也是结构设计中容易被忽略的细节，很多同类零件的失效都出现在截面突变的直角过渡位置，大圆角的设计能够将应力集中系数降低30%以上，大幅提升构件的疲劳强度。杆身的减重槽深度也需要严格控制，槽深过大会削弱杆身的抗弯强度，槽深过小则达不到减重和降低转动惯量的效果，通常槽深设置为杆身厚度的三分之一，槽的两端同样做圆弧收尾，避免槽端位置出现应力集中。在表面处理工艺上，这类构件通常采用发黑处理或者镀锌钝化处理，在不改变构件尺寸精度的前提下提升防锈能力，适配车间内多油污、多粉尘的工作环境，部分对耐磨性能要求更高的使用场景，还会对端部环形的配合面做高频淬火处理，表面硬度达到HRC40-45，提升配合面的抗磨损能力。
