机床C灯固定安装座结构设计

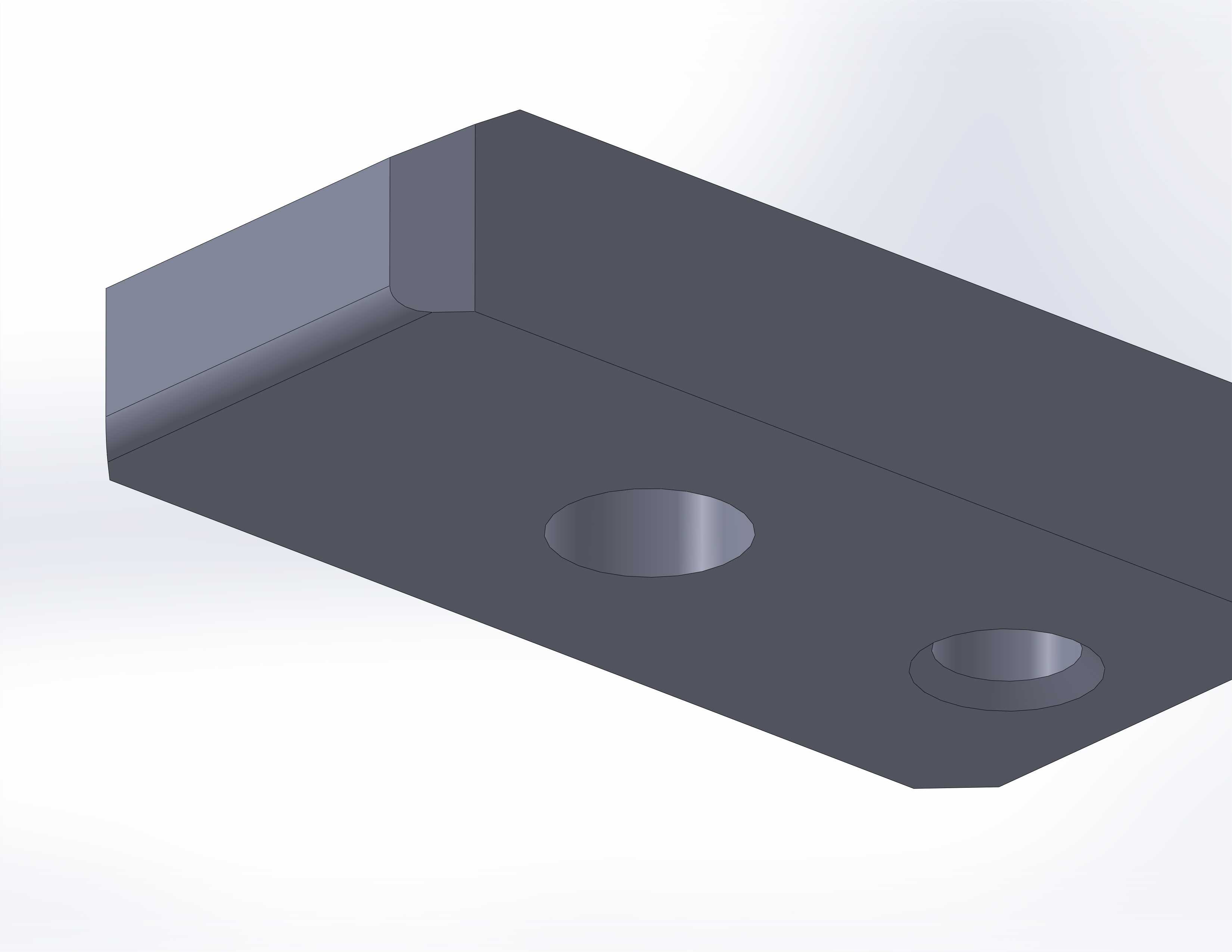

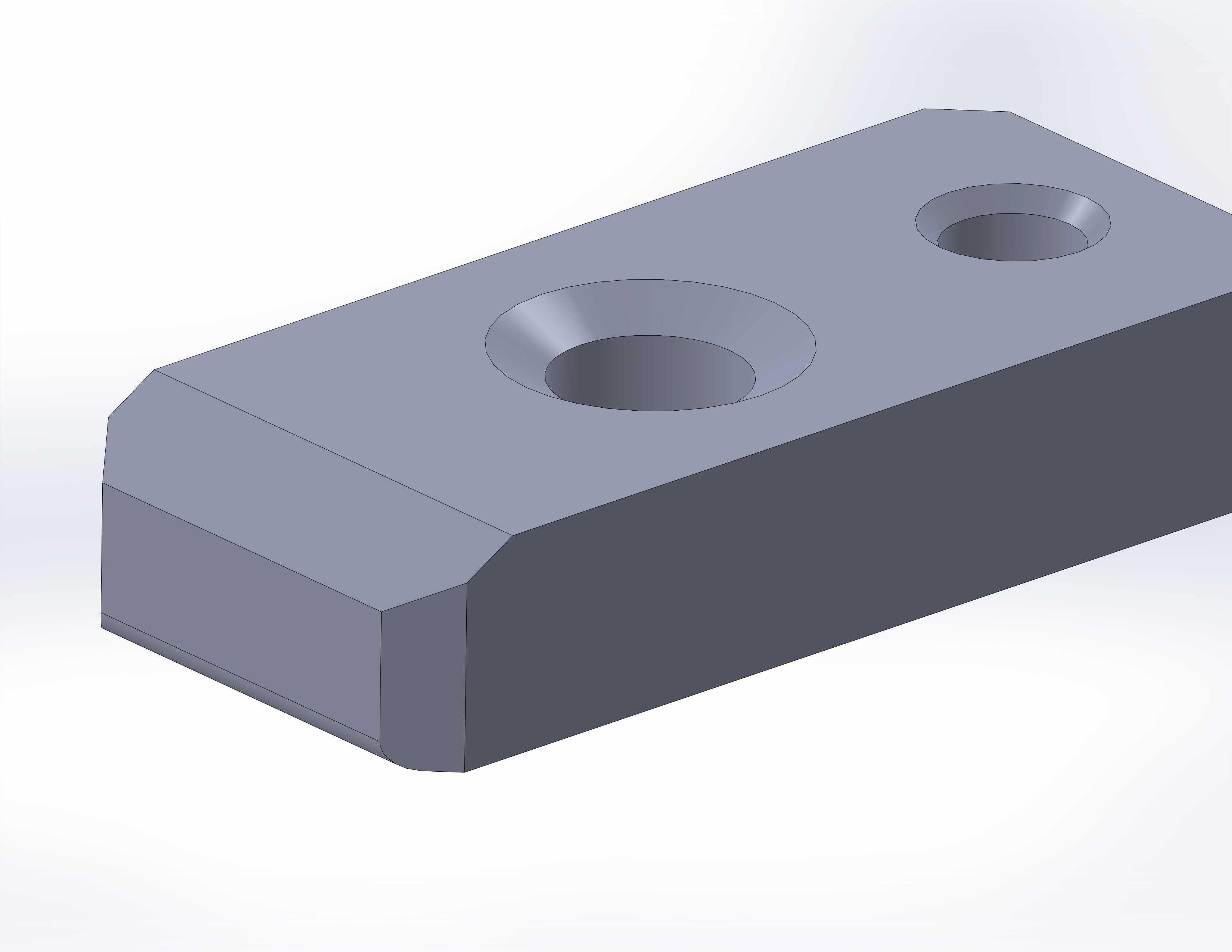

　　在金属切削加工车间的日常运维中，机床工作灯的固定可靠性直接影响操作工位的照明稳定性，这款C灯固定座正是针对机床侧装照明的安装需求开发的结构件，适配常规机床的侧壁安装场景，可将C型工作灯牢牢锁定在预设工位，避免加工过程中因设备振动、切削冲击导致灯体移位、照射角度偏移，保障操作区域的照明覆盖无死角。从结构设计逻辑来看，该固定座采用长方体基体做主体承力结构，整体为实心块体构型，材质选用常规45钢经发黑处理即可满足使用需求，基体的两个长边做了斜切倒角处理，并非单纯的去毛刺工艺考量，更多是为了避让机床侧壁的走线槽、相邻操作手柄的活动行程，避免安装后与周边部件产生运动干涉。基体上开设的两个沉头孔为安装固定孔，

　　沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度，安装后螺钉头完全没入沉孔内，不会突出安装座表面，既可以避免突出的螺钉头刮碰操作人员的工作服、手套，也能防止加工过程中飞溅的切屑缠绕在螺钉头部，减少日常清理的工作量。两个安装孔的孔距经过适配性匹配，对应机床侧壁预设的标准安装螺孔间距，无需现场二次打孔即可直接对位安装，降低现场改装的工作量。固定座与灯体连接的接触面做了平面度管控，安装面的平面度公差控制在0.1mm以内，保证灯体安装后与固定座完全贴合，不会出现局部悬空导致的紧固应力集中，长期使用也不会出现固定座变形、灯体晃动的问题。固定座的厚度尺寸经过载荷校核，完全可以承载常规C型工作灯的整体重量，即便在机床满负荷运行产生持续振动的工况下，

　　也不会出现固定座断裂、连接松动的问题。从安装边界来看，该固定座的整体宽度控制在窄幅区间，不会过多占用机床侧壁的安装空间，周边预留的间隙足够容纳灯体的走线，电源线可以从固定座侧边的空隙顺入机床的走线槽内，不会出现线缆被挤压、磨损的隐患。在实际选型应用中，这款固定座不仅可以用于普通卧式车床、立式铣床的工作灯固定，也可适配钻床、磨床等通用加工设备的侧装照明安装需求，对于设备改造、旧机床照明系统升级的场景，该固定座的孔位兼容性较强，可适配多数常规规格的C灯安装接口，无需额外加工转接件即可完成装配。设计过程中特意规避了复杂的曲面结构，整体以平面、直边构型为主，既可以采用常规铣削工艺快速加工成型，也适合批量下料生产，加工过程中仅需完成六面铣、

　　钻孔、锪沉孔、倒角几道常规工序即可，加工成本低，生产效率高，适合作为机床的标准附件批量配套。固定座的边角全部做了R角或者倒角处理，没有尖锐的棱角，安装和后期维护过程中不会划伤操作人员，符合机械安全设计的相关要求。在装配逻辑上，先将固定座通过两个内六角螺钉紧固在机床侧壁的预设位置，再将C灯的连接支架与固定座的安装面贴合锁紧，整个装配过程无需特殊工装，普通内六角扳手即可完成全部操作，后期更换灯体或者调整照明角度时，仅需松动灯体与固定座的连接螺钉即可，无需拆卸整个固定座，维护操作十分便捷。从长期使用的耐久性来看，实心块体的结构抗冲击性能优异，即便加工过程中有少量切屑飞溅撞击到固定座表面，也不会造成结构变形或者损坏，表面经发黑处理后具备基础的防锈能力，可适应车间内多切削液、多油污的使用环境，长期使用也不会出现锈蚀卡死的问题。
