EROWA定位夹具快换基座结构设计

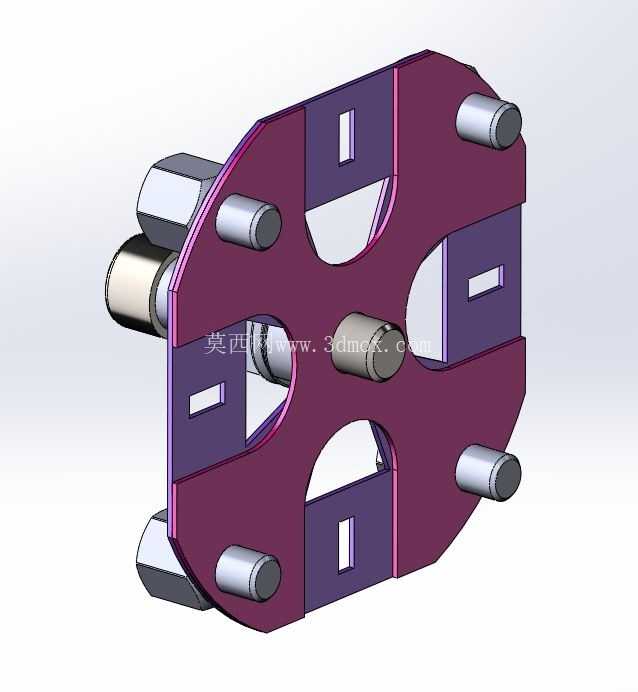

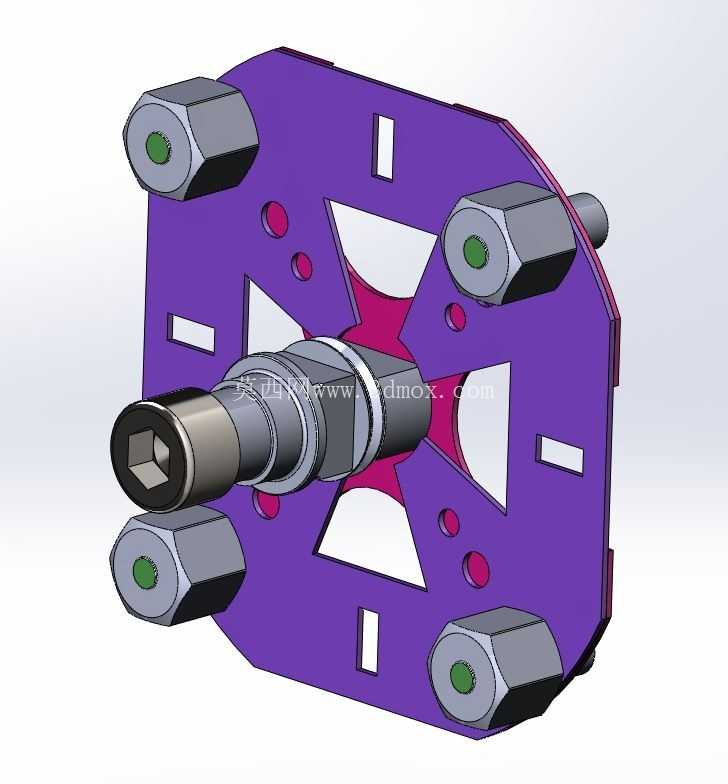

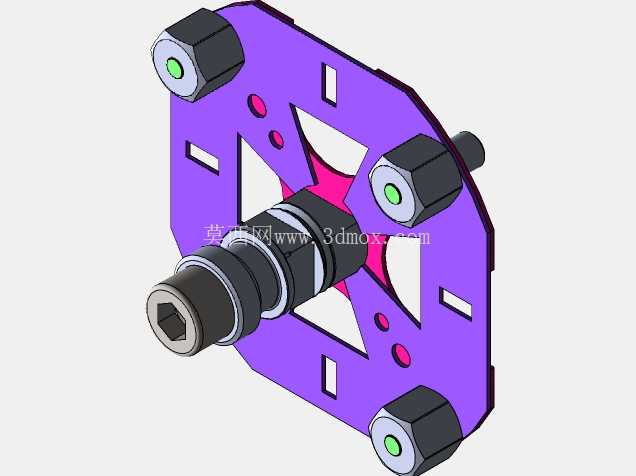

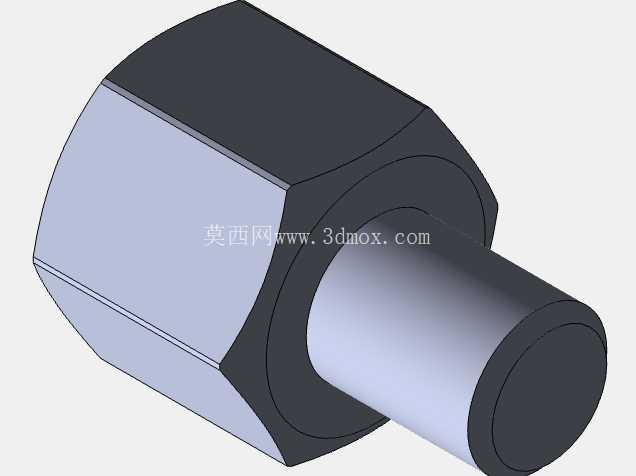

　　在精密机加工、模具制造尤其是电极加工、小型精密铸件批量加工场景中，工装夹具的重复定位精度与换型效率直接决定了单工序加工节拍与成品一致性，这套EROWA兼容型快换定位基座，正是针对多工位快速切换、高重复定位需求设计的工装核心部件。从结构布局来看，主体采用八角形盘式基座设计，相比圆形基座可在安装时提供更明确的防呆定位边界，四个周向均匀分布的锁紧螺柱组件呈90°夹角排布，每个锁紧单元配套带缓冲密封的锁紧头，中心设置贯穿式拉紧定位轴，轴端采用内六角驱动接口，可兼容标准EROWA拉钉的锁紧行程，实现夹具托盘与基座的快速拉紧与松开。

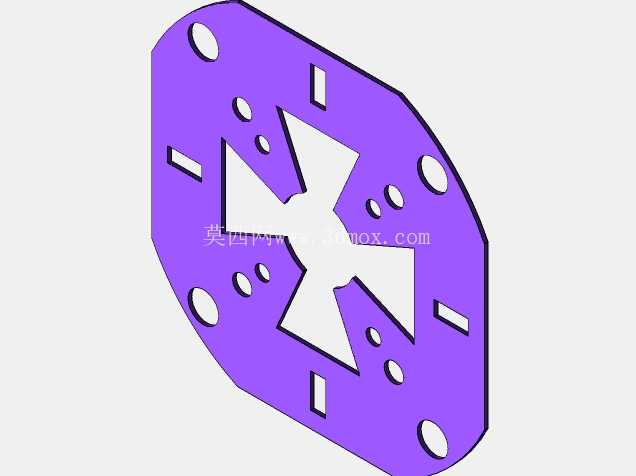

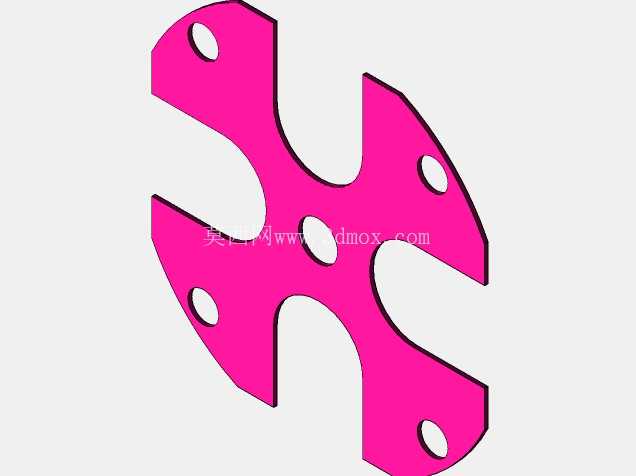

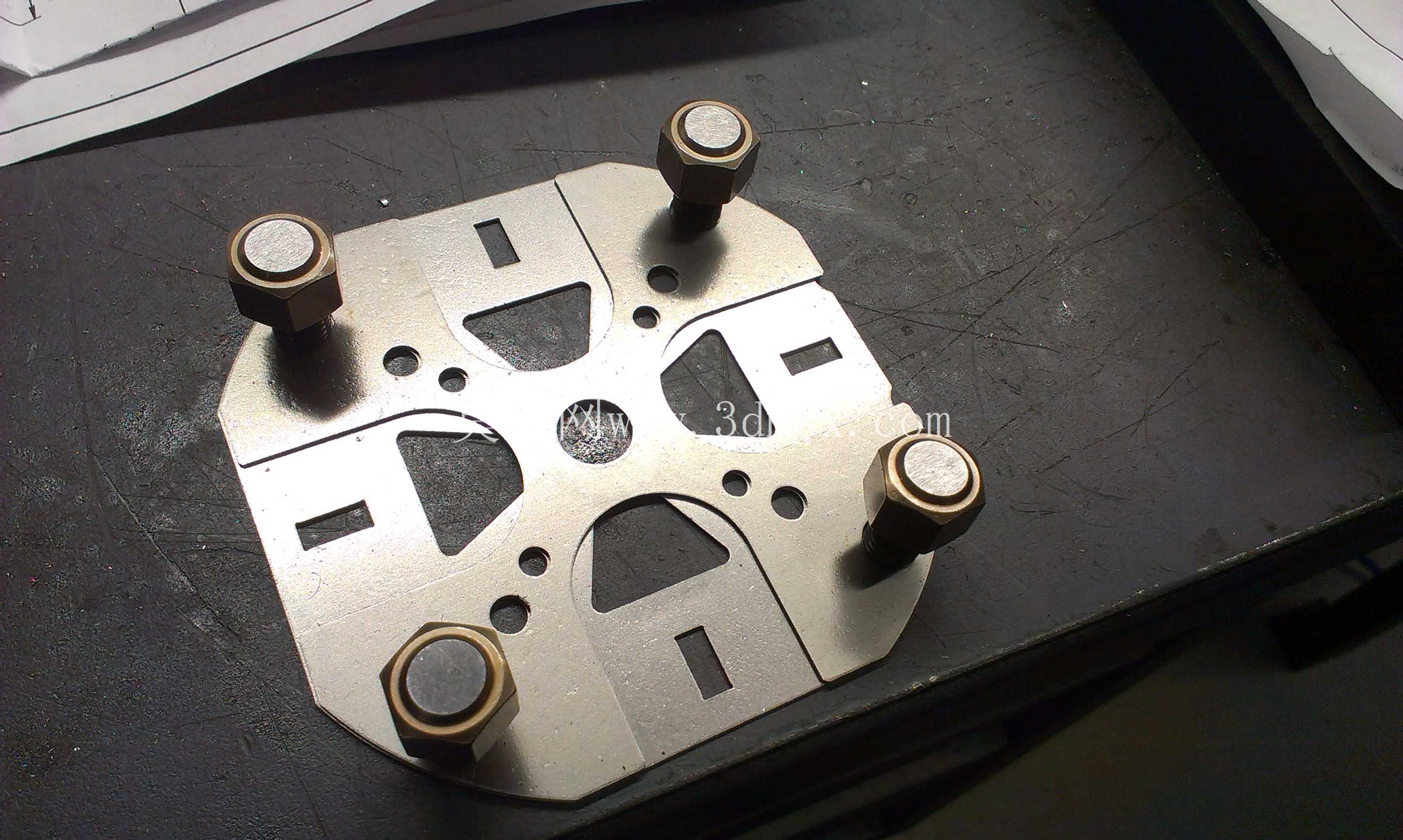

　　基座盘面开设多组对称分布的定位槽与安装孔，其中四个矩形通槽沿周向均匀布置，既作为安装对位的视觉参考标记，也可作为排屑通道，避免加工过程中切屑堆积在定位贴合面影响定位精度；盘面的多组小圆孔分为两类，靠近中心的小孔为定位销配套孔，可根据不同托盘规格选配不同直径的定位销实现柔性适配，靠近外缘的小孔为基座自身的安装固定孔，可通过内六角螺钉将基座固定在机床工作台、火花机机头或者三坐标检测平台上。设计过程中优先保证定位贴合面的平面度要求，基座与托盘接触的环形贴合面平面度公差控制在0.005mm以内，四个锁紧螺柱的安装孔位置度公差不超过0.008mm，确保拉紧后四个锁紧点受力均匀，不会出现单侧偏载导致的定位偏移。

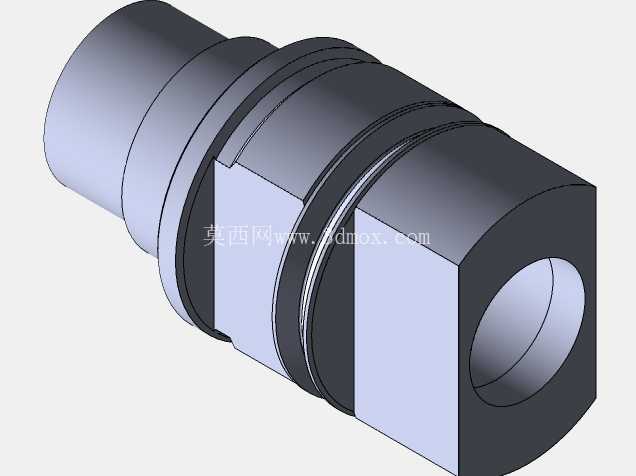

　　中心拉紧轴的行程设计为5mm，既保证足够的拉紧力传递，也避免行程过长导致换型操作耗时增加，轴与基座中心孔之间采用铜套导向，减少反复拉紧松开过程中的磨损，延长基座使用寿命。从安装边界来看，基座最大外轮廓直径为148mm，整体厚度（不含中心轴伸出段）为22mm，中心轴前端伸出基座贴合面的长度为18mm，四个锁紧螺柱的中心分布圆直径为120mm，安装时需要在工作台面预留直径不小于160mm的圆形安装空间，基座底部设置0.5mm深度的凹台，可避开工作台面的微小凸起与划痕，保证安装后基座贴合面与工作台面的平行度。

　　在实际应用场景中，这类基座可直接配套标准EROWA电极夹具、小型工件托盘使用，单步换型时间可控制在10秒以内，重复定位精度稳定在0.002mm以内，完全满足电火花成型加工、CNC精铣、磨床加工等工序的高精度定位需求。相比传统的螺栓压紧式装夹方式，这种快换基座不需要每次装夹都打表找正，可提前在机外完成工件在托盘上的装夹与预调，机床加工完成后直接松开拉紧轴更换预装好工件的托盘即可，大幅减少机床待机时间，尤其适合多品种小批量的精密零件加工场景。结构设计上还考虑了加工场景的切削液与切屑防护，每个锁紧螺柱的端部都设置了绿色的密封端盖，可阻挡切削液与细小切屑进入螺柱的螺纹配合间隙，避免长期使用后出现螺纹锈蚀、卡滞的问题；盘面的三角形镂空结构一方面减轻了基座自身重量，另一方面也方便切削液与切屑从镂空处排出，不会在基座表面积存。中心拉紧轴的配合面采用淬硬处理，硬度达到HRC58-62，减少反复插拔拉钉过程中的磨损，保证长期使用后的精度保持性。在三维建模过程中，所有配合面都按照实际公差要求做了公差带建模，锁紧螺柱的螺纹配合、中心轴与导向套的间隙配合、定位销与销孔的过渡配合都严格按照机械设计手册的公差选用标准设置，建模时同步完成了干涉检查，模拟了拉紧轴全行程运动、锁紧螺柱拧紧过程的运动干涉，确保实际加工装配后不会出现运动卡滞、零件干涉的问题。对于需要搭建多工位加工工装的场景，可将多个该型基座按照工作台T型槽的间距排布固定，配合机外预调站使用，实现一人多机的加工模式，进一步提升加工效率，降低人工装夹的劳动强度。
