机床用C型固定灯座结构设计

　　在金属切削加工车间的日常生产场景里，机床照明系统的稳定性直接影响操作工人的观察精度与作业安全，这款C型固定座正是为机床工作灯的可靠安装设计的专用连接构件。从实际装配逻辑来看，该零件承担着将工作灯主体与机床床身、防护罩或操作臂稳固连接的核心作用，需要在机床持续产生切削振动、切削液飞溅、金属碎屑冲击的工况下保持连接刚性，避免灯体移位、晃动导致的照明角度偏移，防止因照明不足引发的加工误判、操作磕碰等生产隐患。

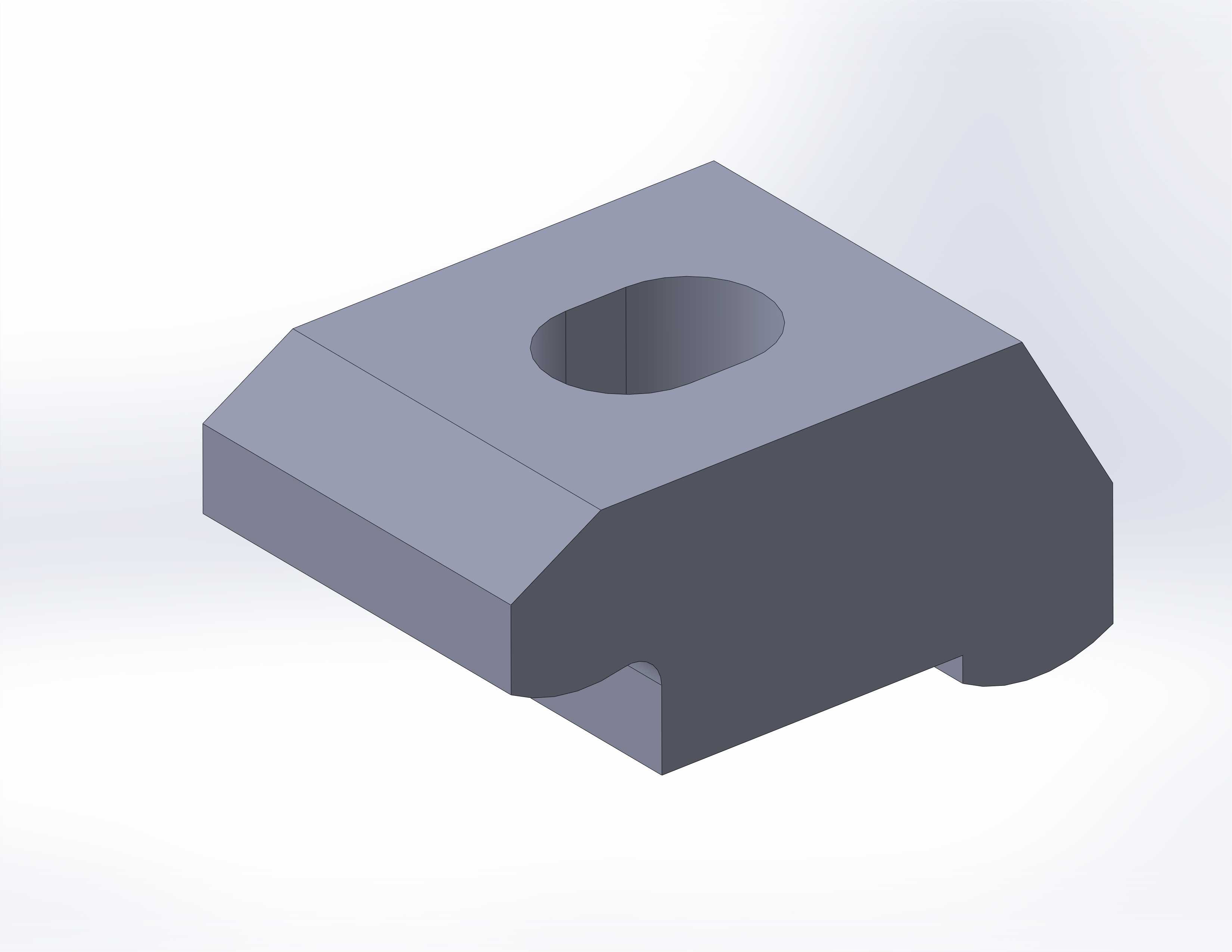

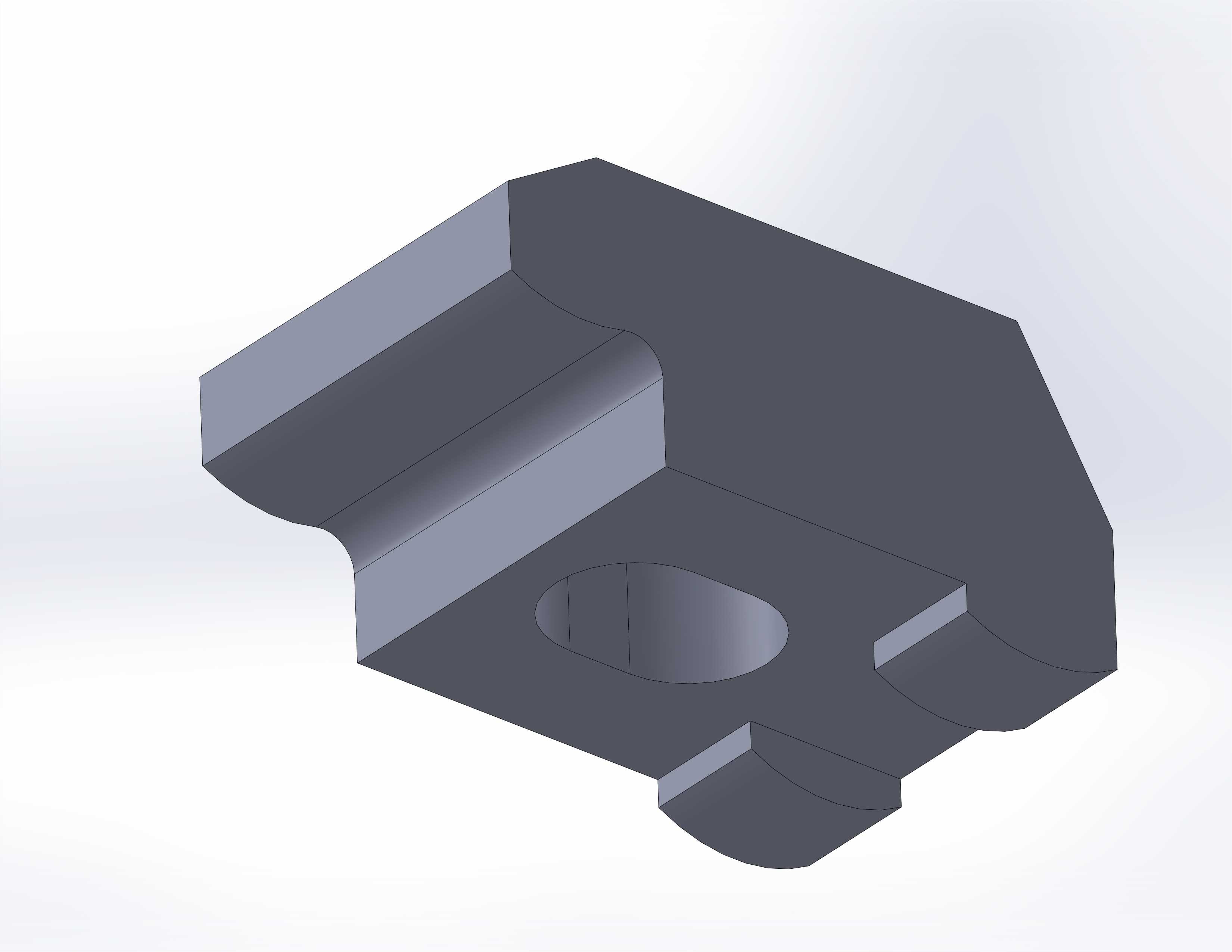

　　从结构设计思路上，该零件采用整体式块状构型，主体为近似矩形的承重基体，上部开设的长圆形贯通孔是核心的安装调节结构，区别于常规圆孔设计，长圆孔可以在安装时提供一定的位置调整余量，抵消床身安装面的加工公差、装配累积误差，无需在安装时反复配打孔位，大幅提升现场装配的效率。基体两侧做了对称的斜切过渡设计，并非单纯的工艺倒角，而是在保证结构强度的前提下，削减零件的整体重量，同时去除尖锐棱角，避免安装调试过程中划伤操作人员的手部或刮蹭机床管线。零件下部设置的内凹卡槽结构，是与安装基座配合的定位结构，装配时卡槽可直接卡入配套的安装导轨或基座凸台，分担上部连接螺栓承受的剪切载荷，在机床启停、主轴变速带来的瞬时冲击下，避免连接螺栓受剪变形，提升连接结构的抗疲劳性能。

　　从安装边界与尺寸适配角度，该零件的底面为精加工贴合面，平面度控制在合理公差范围内，保证与安装基面完全贴合，不会出现局部悬空导致的压紧变形；上部的长圆孔尺寸适配常规的机床附件连接螺栓规格，无需额外加工转接套即可直接完成装配。零件的整体外轮廓尺寸紧凑，不会占用过多的机床安装空间，即使在机床操作面板旁、刀具库侧方等空间局促的安装位置，也能顺利完成布置，不会与刀具运动路径、机床移动门、排屑装置产生运动干涉。在工况适配性设计上，零件的构型充分考虑了车间的复杂使用环境，所有外表面均做了圆滑过渡，不存在易积留切削液、金属碎屑的死角，日常清理维护时只需用车间压缩空气吹扫即可将附着的碎屑吹除，不会出现杂物卡积导致的拆卸困难。

　　从受力角度分析，该零件的壁厚分布经过针对性优化，安装孔周边、卡槽受力位置的壁厚做了局部加强，非受力区域做了适度的减薄，在保证整体结构刚性、满足长期振动工况下使用强度要求的同时，尽可能降低零件的材料消耗，适合批量加工生产。实际使用过程中，该固定座不仅可以用于机床工作灯的安装，也可作为通用的小型附件固定座，用于固定机床的冷却喷嘴、行程开关支架、管线固定卡扣等小型附属构件，具备一定的通用适配能力。在建模过程中，所有的装配贴合面、安装孔位、定位卡槽的尺寸都严格遵循相关机械附件的安装规范，保证与市售常规机床附件的互换性，设计人员在做机床整体照明系统布局时，可以直接调用该模型完成装配，无需重新绘制固定座结构，缩短整机的设计周期。装配时只需先将下部卡槽与基座定位凸台卡合，调整好安装位置后将连接螺栓穿入上部长圆孔，拧紧至规定扭矩即可完成固定，后续需要调整照明角度或维护灯具时，只需稍微松开螺栓即可沿长圆孔方向调整位置，无需完全拆卸螺栓，降低日常维护的操作难度。
