扭曲叶片式流体动力叶轮结构设计

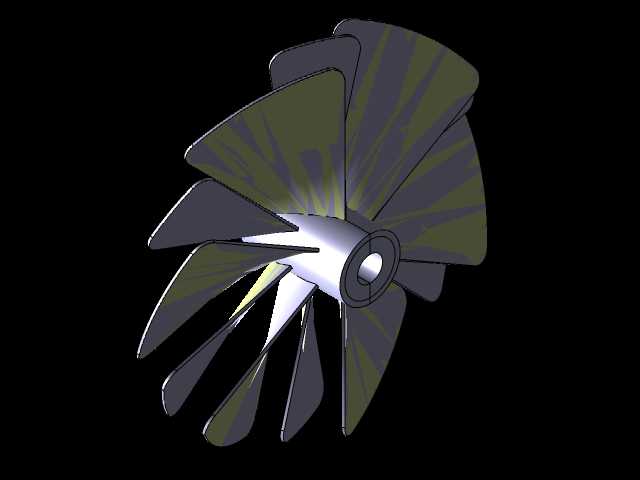

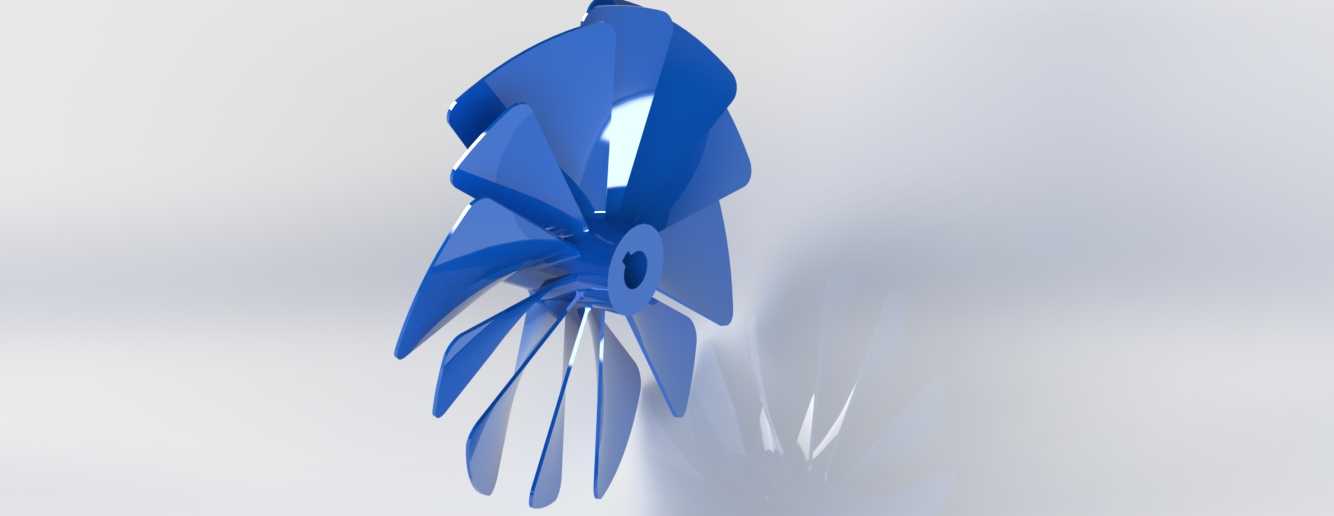

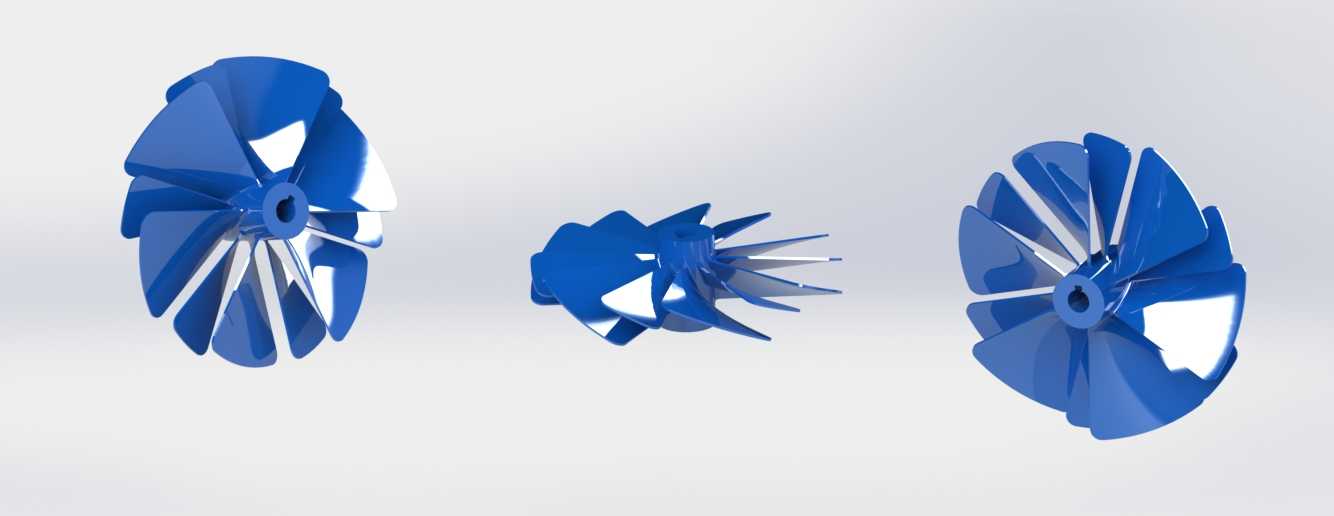

　　这类扭曲叶片结构的叶轮，是流体输送与能量转换设备里的核心过流部件，日常在中小型离心风机、低扬程清水泵、小型涡轮增压装置、工业通风系统里都能见到同结构的应用，不同工况下的叶片曲率、安装角度、轮毂连接尺寸会根据实际输送介质的密度、流速、设计压头做针对性调整。从结构设计逻辑来看，这款叶轮采用后弯式扭曲叶片构型，叶片从轮毂处的根部到轮缘位置的叶顶，截面翼型做了连续的扭转变形，这种设计主要是为了适配流体在流道内从轴向进入到径向流出的流向变化，减少流体在叶片表面的脱流、涡流损失，相比直板叶片的同尺寸叶轮，能提升8%到12%的运行效率，同时降低气动或液动噪声，在额定转速区间内运行的稳定性更好。轮毂位置设计了带定位止口的中心安装孔，

　　孔壁预留了键槽安装位，安装时可以通过平键传递主轴扭矩，止口结构能保证叶轮与主轴的同轴度，避免高速旋转时出现动平衡超差的问题，轮毂的轴向厚度根据额定传递扭矩做了匹配，能承受额定工况下的扭矩载荷，不会出现轮毂开裂、连接松脱的问题。叶片的数量经过流场仿真优化，相邻叶片之间形成的流道截面从入口到出口呈渐变扩散形态，既保证流体在流道内的流速均匀变化，也避免流道过窄导致的介质堵塞问题，叶片的前缘做了圆角修型，能减少介质进入流道时的冲击损失，后缘则做了薄化处理，降低叶片尾迹的涡流强度，减少对下游部件的流动干扰。从安装边界来看，这类叶轮的轮缘直径、轮毂直径、轴向安装尺寸都需要和配套的蜗壳、泵腔或者风筒的内壁尺寸做匹配，

　　轮缘与腔体壁面的间隙需要控制在合理范围，间隙过大会导致介质回流降低效率，间隙过小则容易在运行时出现叶片擦碰腔体的故障，安装时需要保证叶轮的轴向定位准确，让叶片的入口位置正对介质来流方向，避免入口偏流导致的运行振动。实际应用中，这类叶轮的材质选择会根据输送介质的特性调整，输送常温空气时多采用工程塑料或者铝合金材质，重量轻动平衡易保证，输送清水或者弱腐蚀性介质时可采用不锈钢或者工程塑料材质，输送含颗粒的介质时则需要对叶片表面做耐磨处理或者选用耐磨材质。设计过程中需要先根据设计工况的流量、压头参数计算比转速，确定叶轮的基础直径、叶片进出口安装角，再通过三维建模完成叶片的扭曲曲面构建，之后做流场仿真验证流道内的流速、压力分布是否合理，

　　调整叶片型线消除局部低压区或者高速区，最后还要做动平衡校核，保证叶轮在额定最高转速下的剩余不平衡量在允许范围内，避免运行时出现过大振动影响轴承、密封等配套部件的使用寿命。日常运维中，这类叶轮需要定期检查叶片表面的结垢、磨损情况，叶片表面附着的污垢会破坏原有翼型的流动特性，导致效率下降、振动增大，磨损严重的叶片则会影响叶轮的动平衡，需要及时做动平衡校正或者更换部件。
