薄板自动数控切割堆垛一体化设备结构

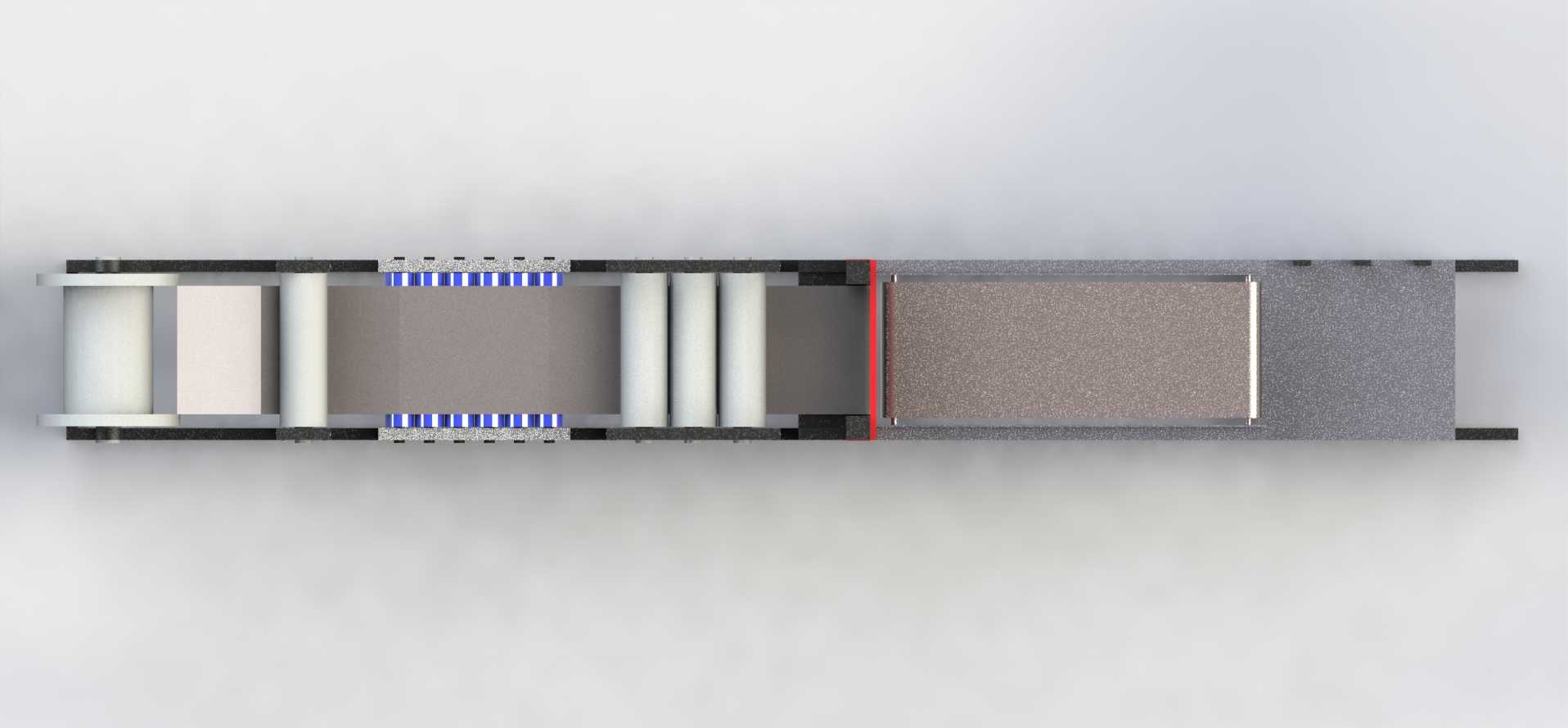

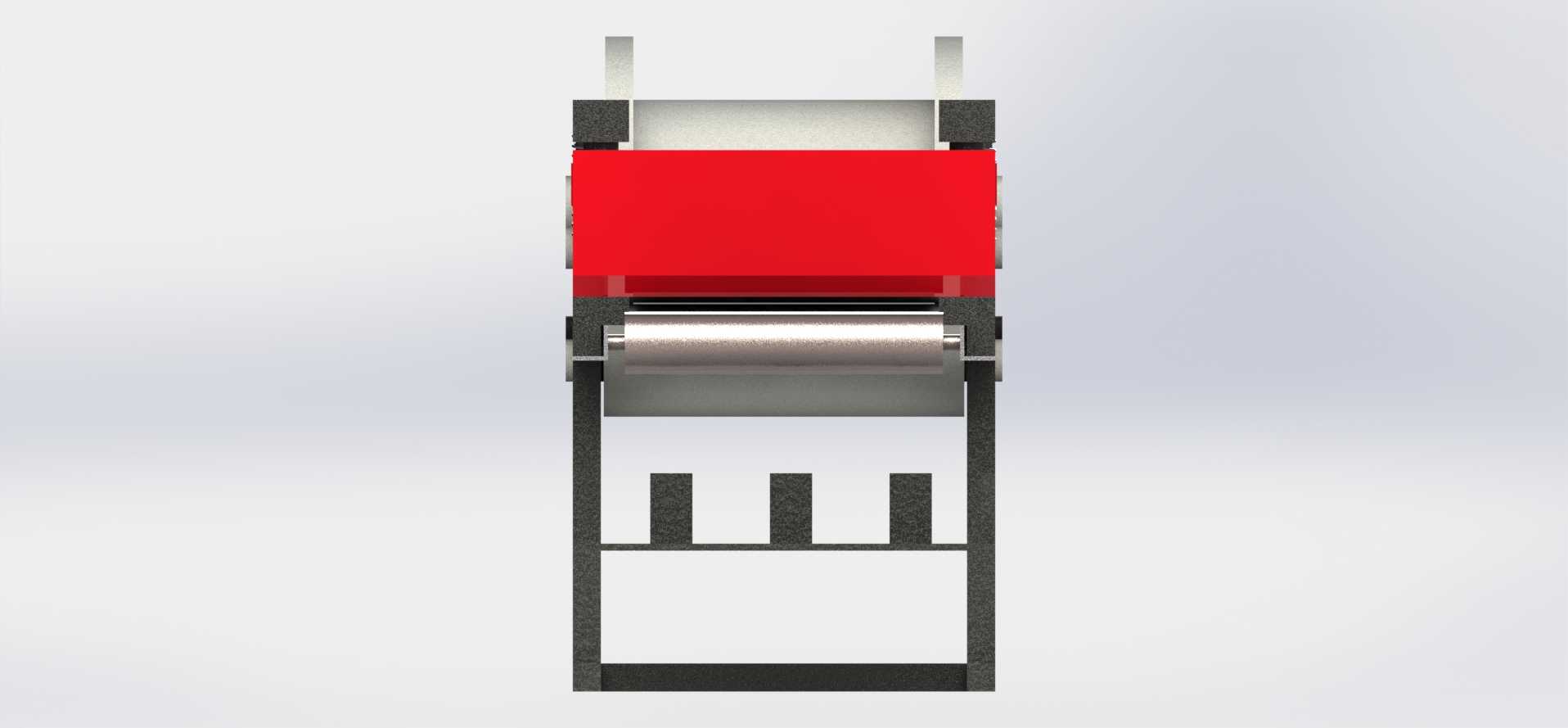

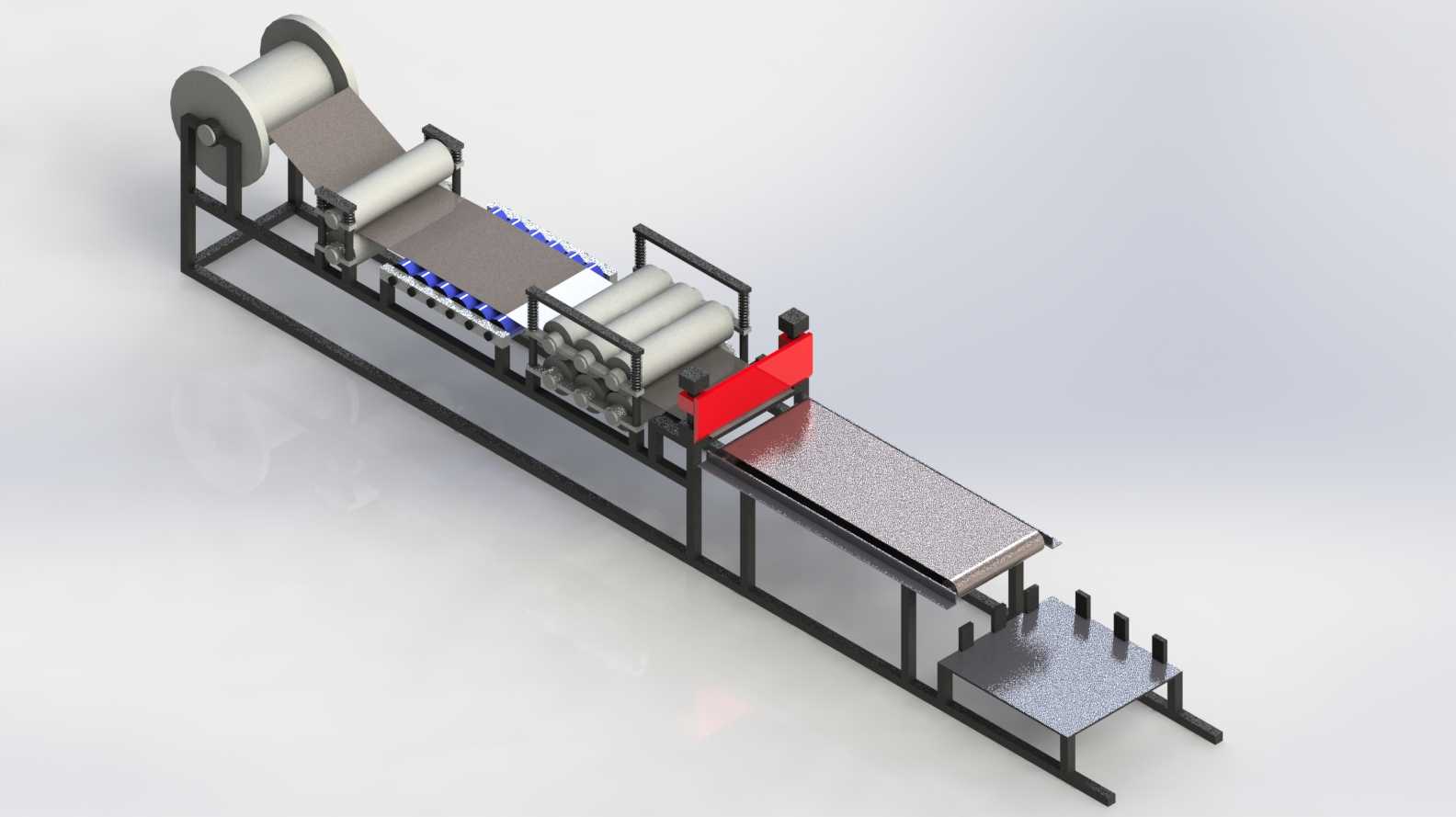

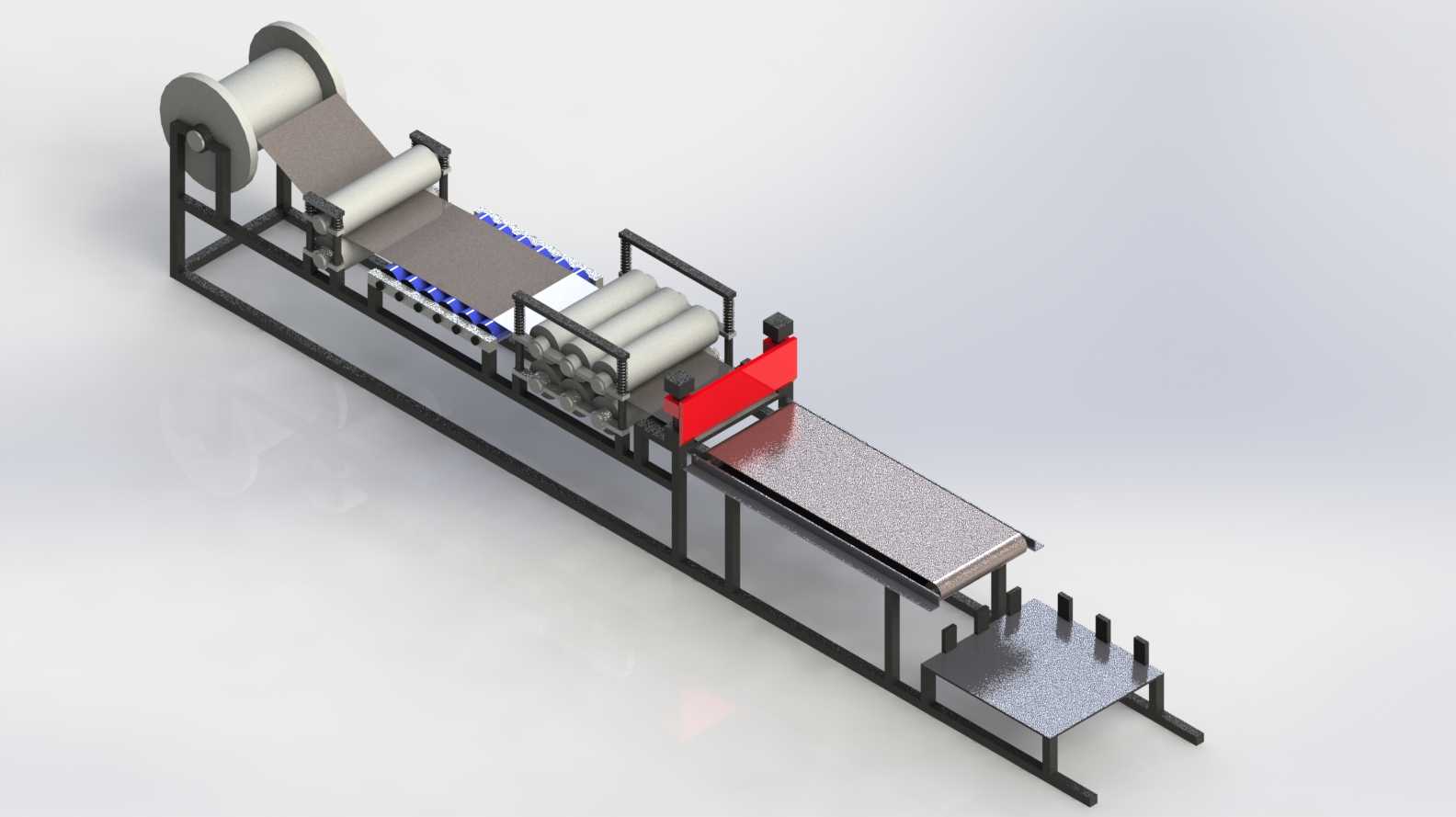

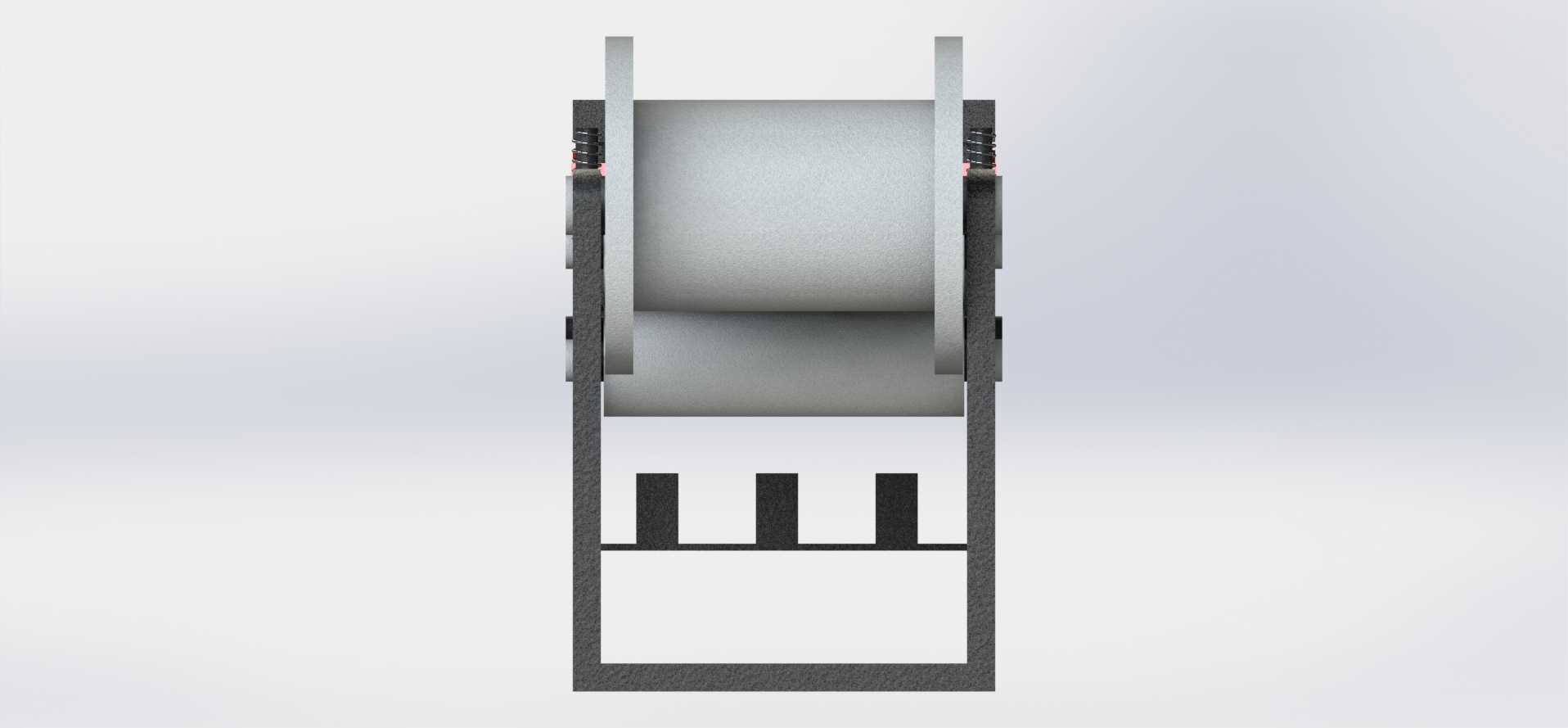

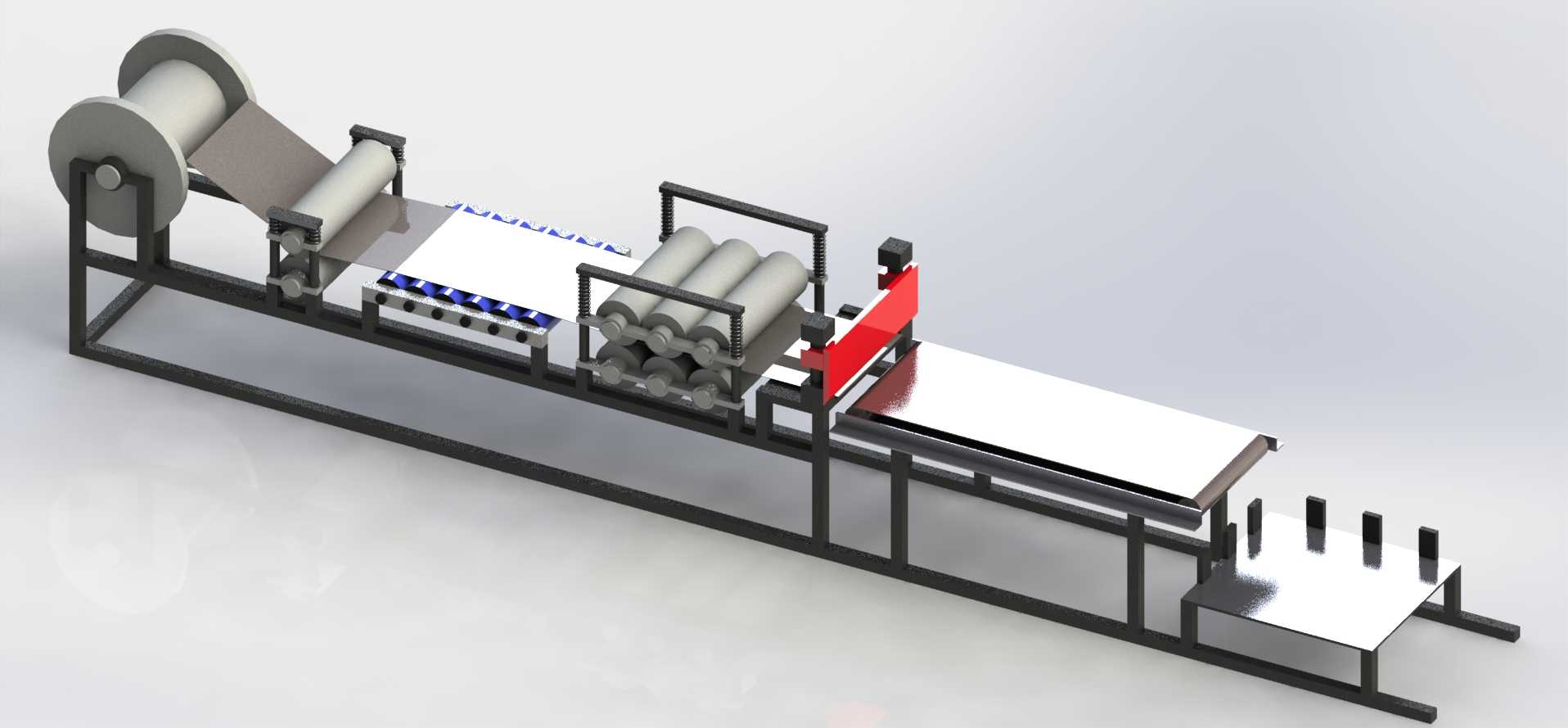

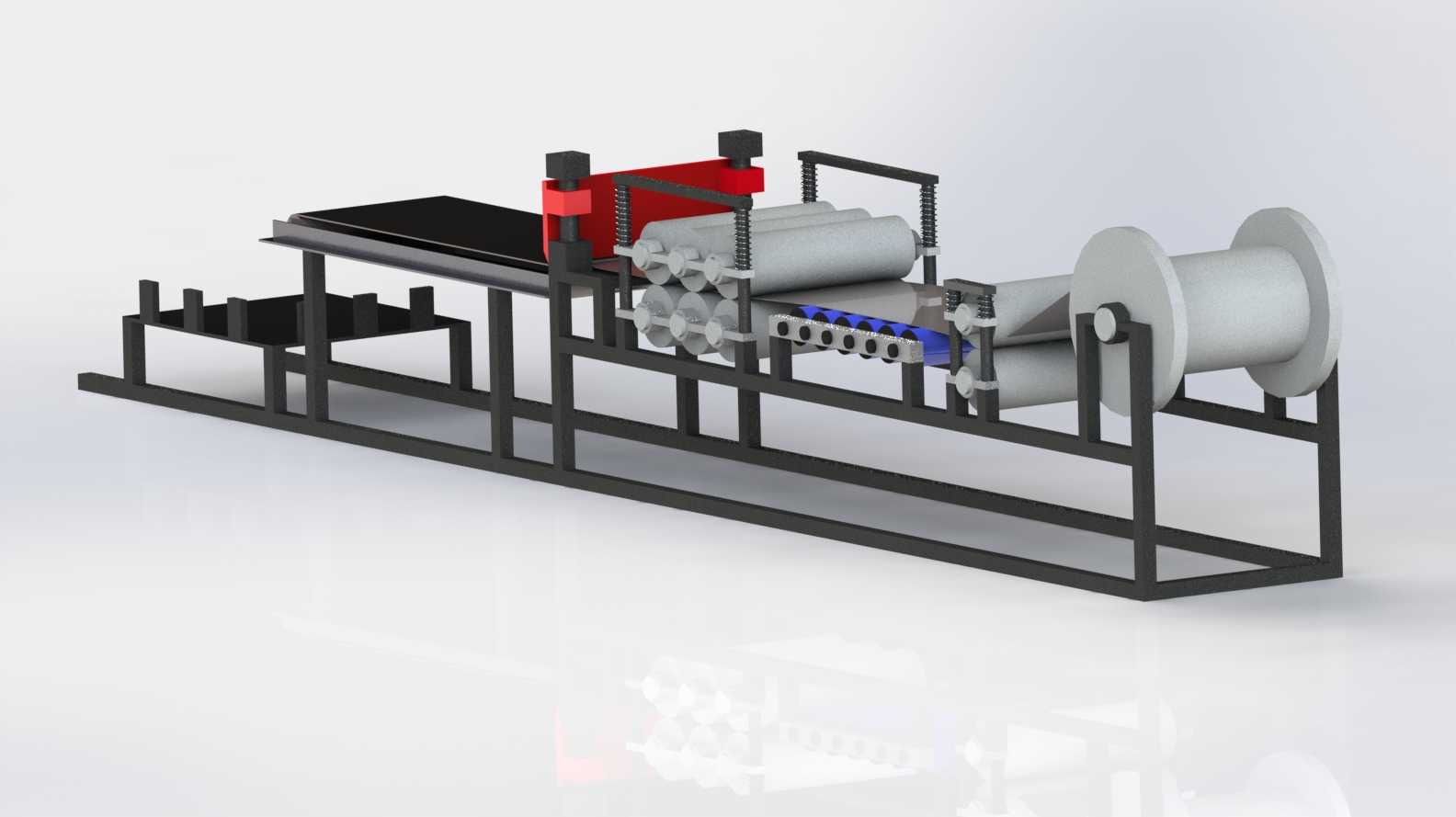

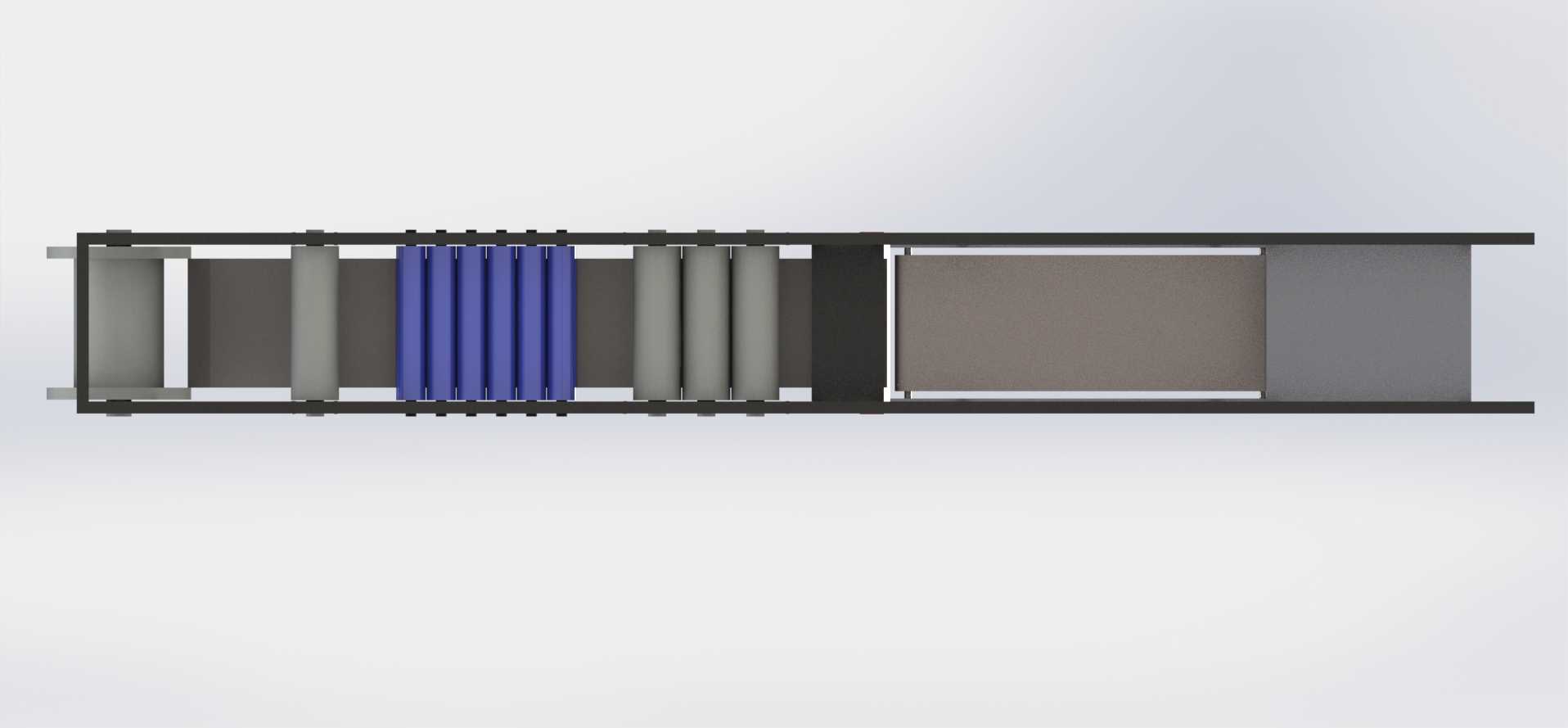

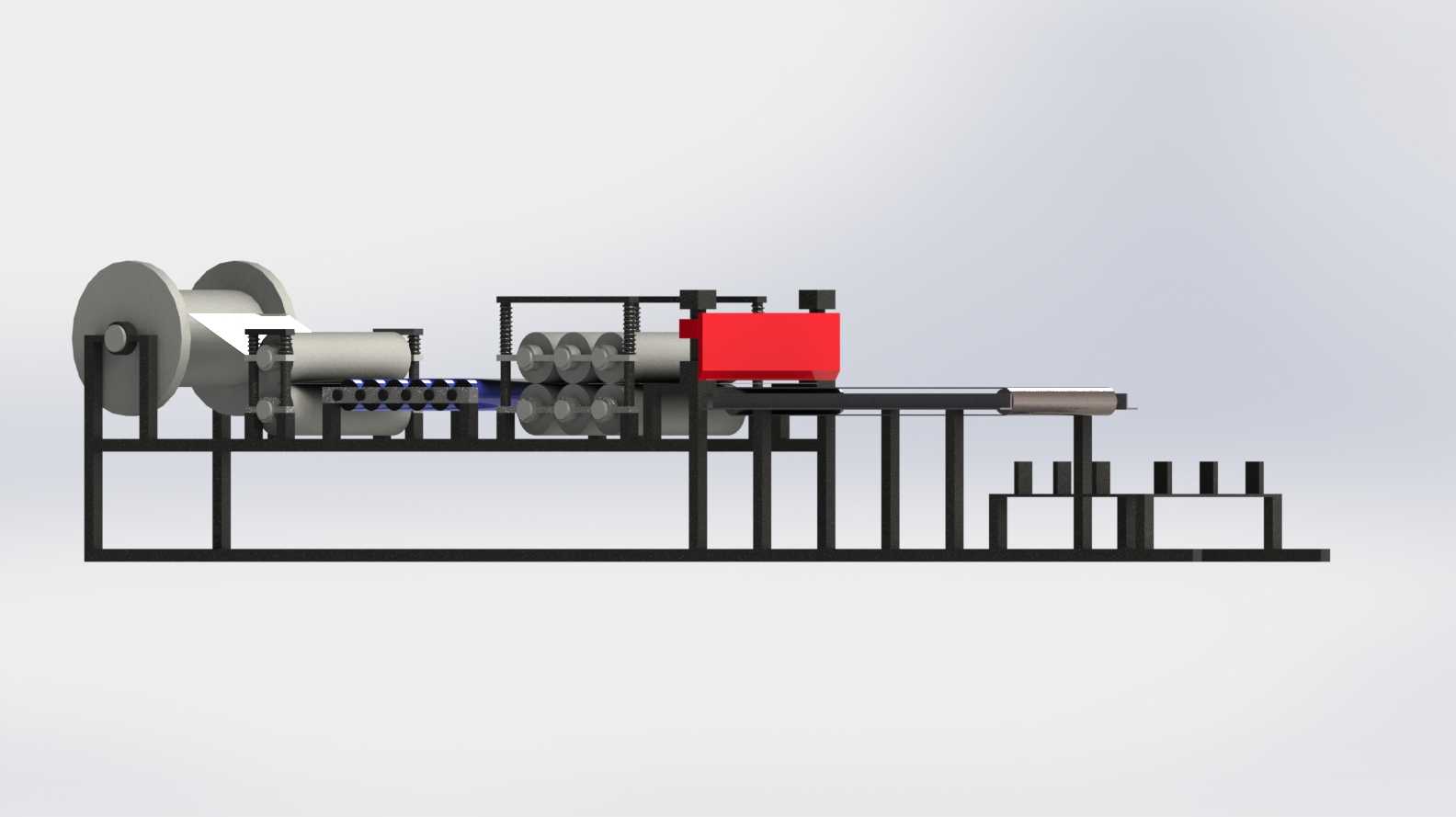

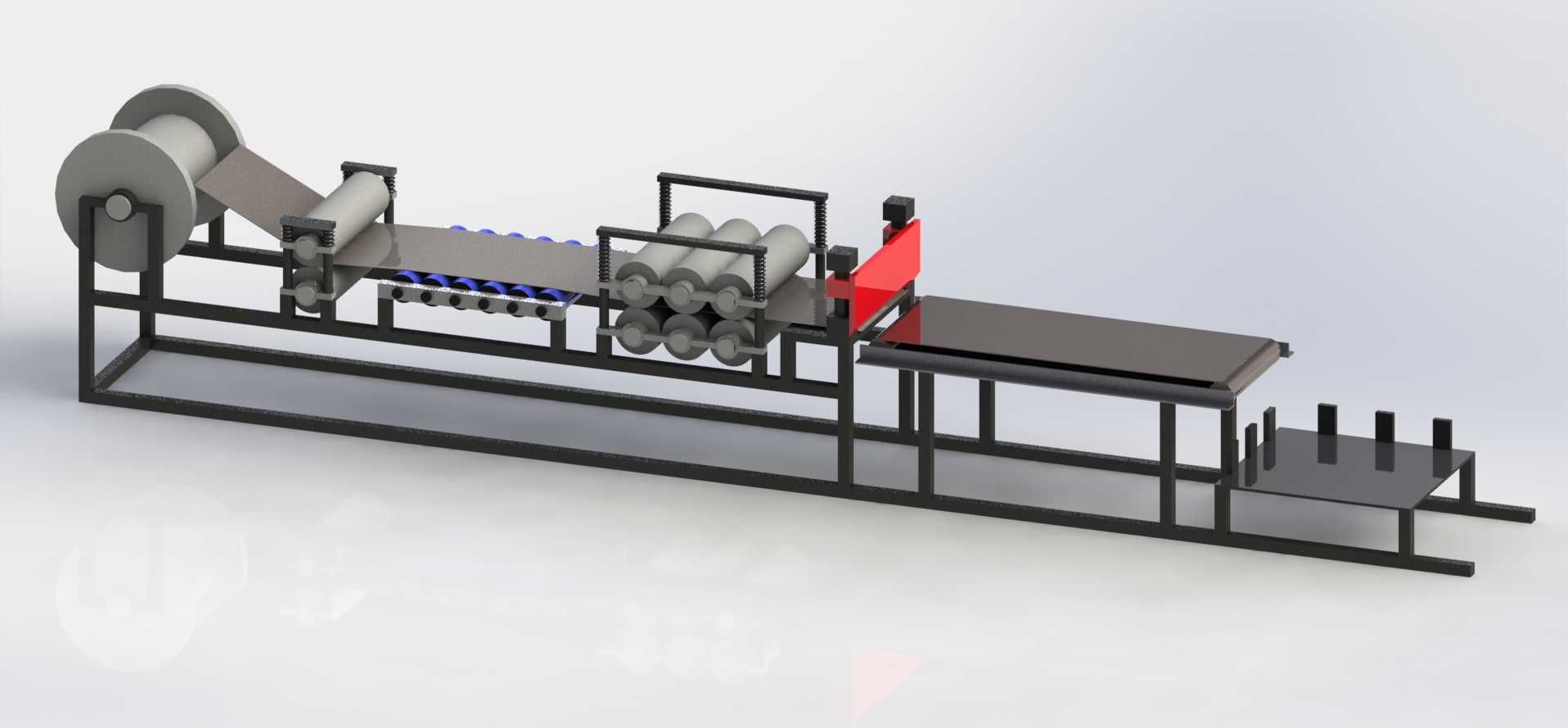

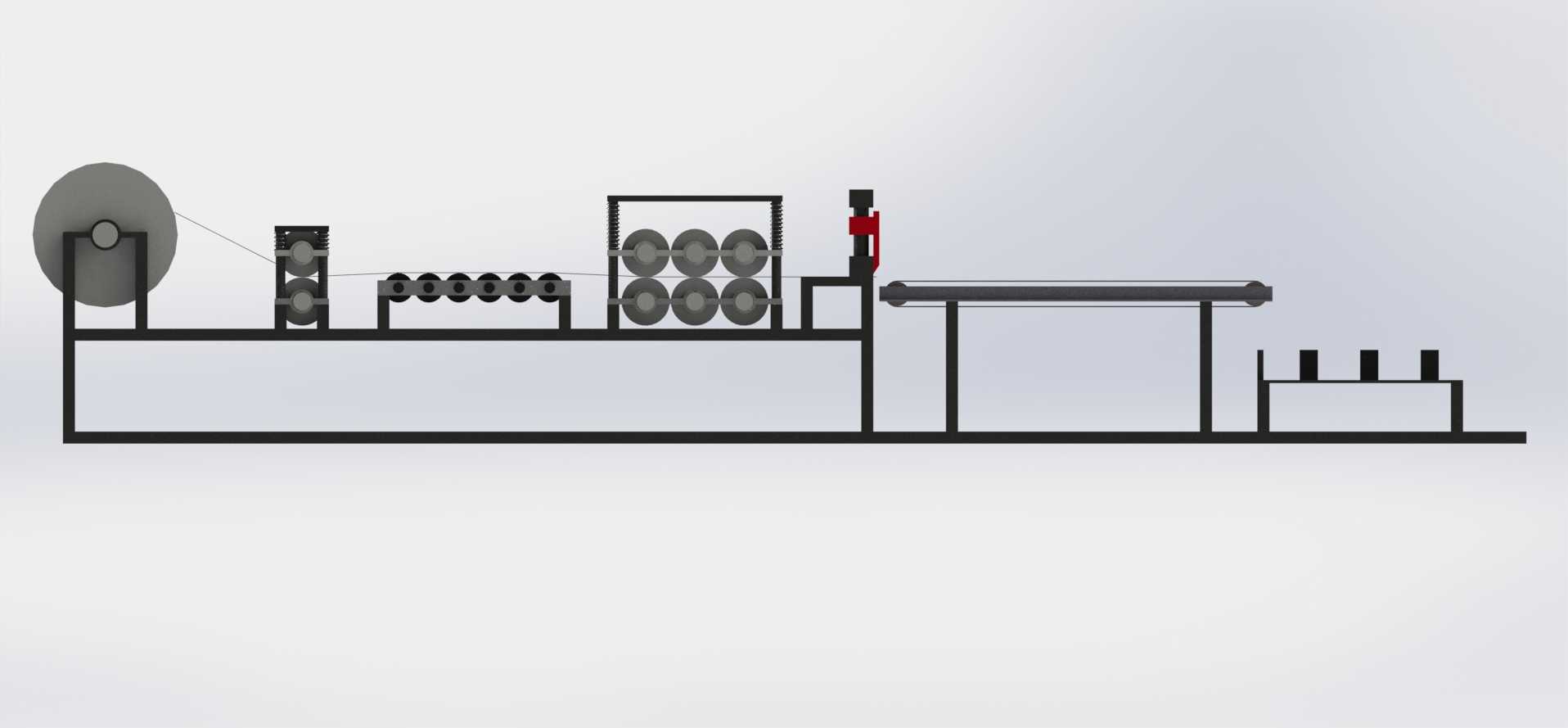

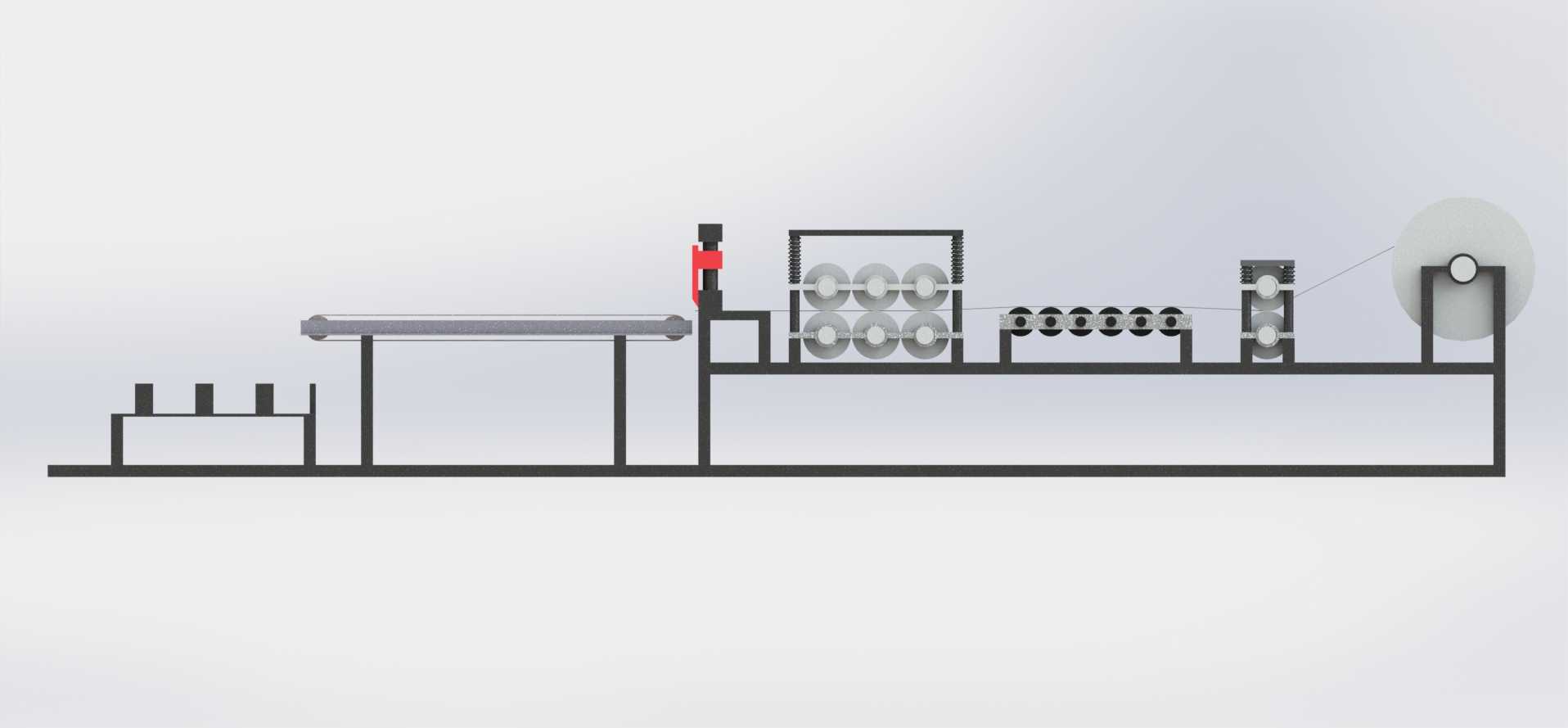

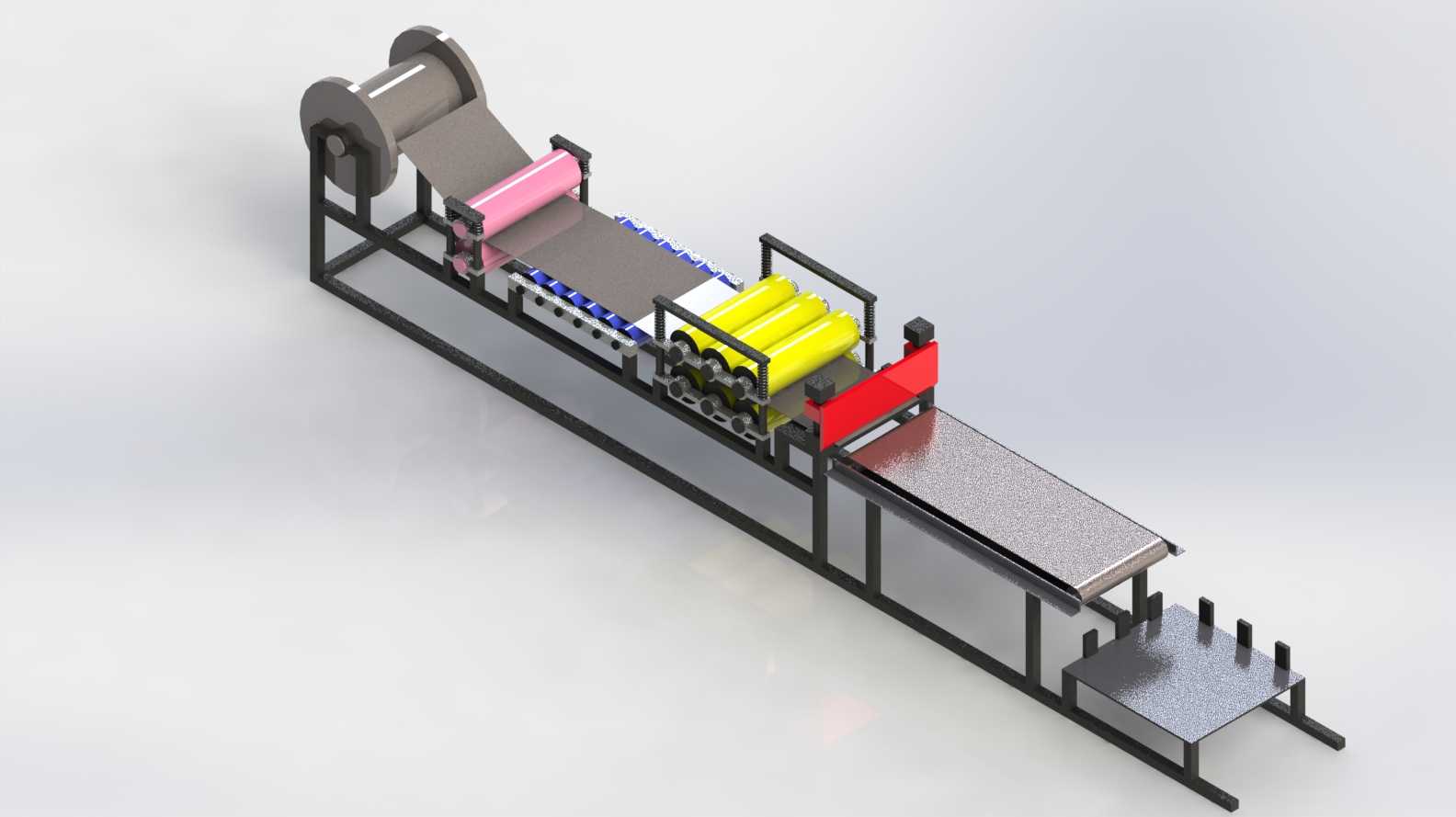

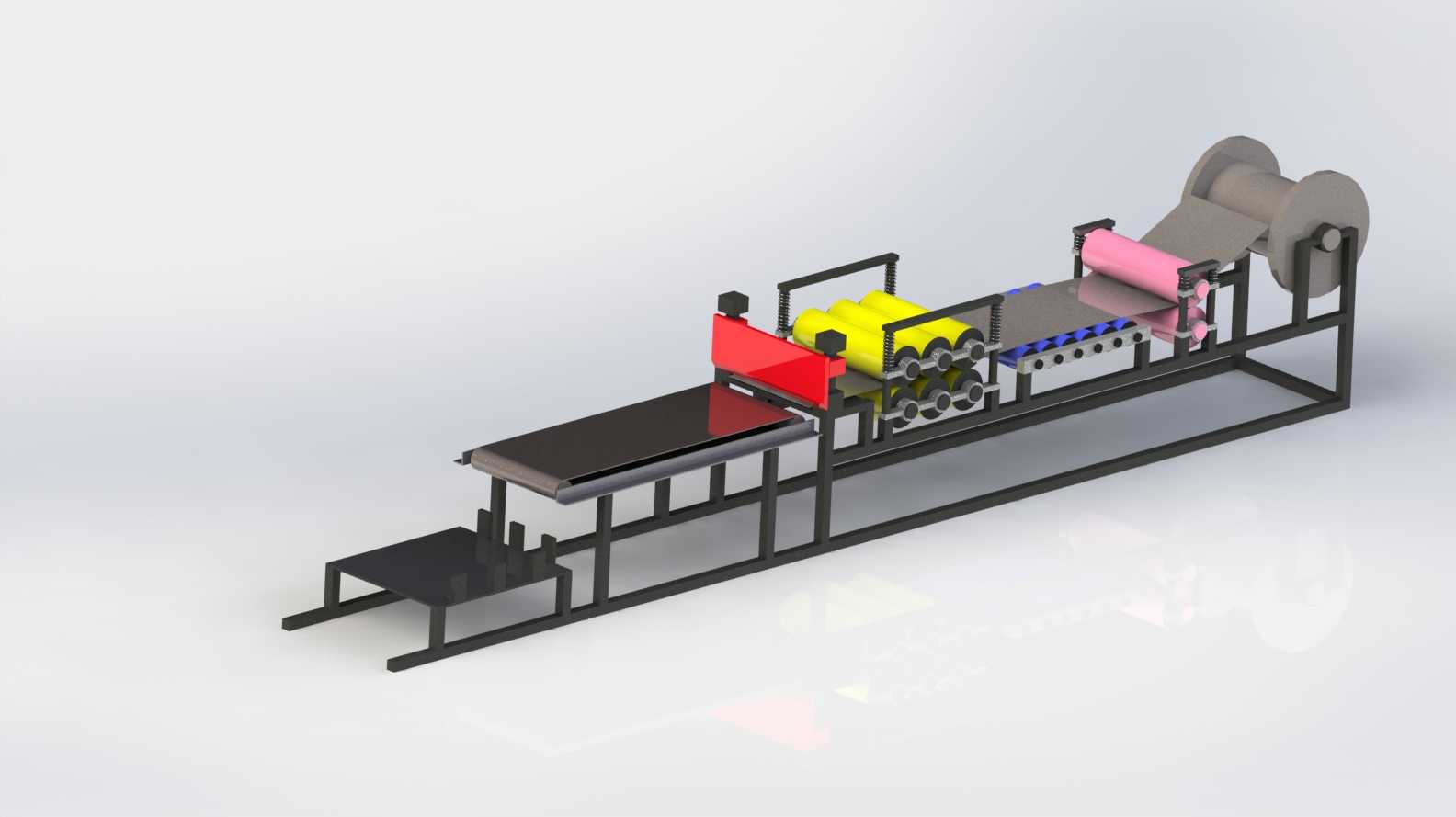

　　这套设备主要面向冶金薄板加工、五金冲压前道备料、家电外壳钣金生产、彩钢板加工这类需要连续处理成卷金属薄板的生产场景，替代传统人工量尺、手动切割、人工码垛的低效率作业模式，解决薄板加工过程中尺寸精度差、堆垛不齐、人工搬运划伤板面的常见问题。从结构布局来看，设备整体采用长条形卧式机架布置，进料端设置涨缩式开卷机构，适配常规宽度的冷轧薄板、镀锌板、彩涂板卷料，开卷辊带阻尼制动结构，避免卷材惯性松脱导致的板面褶皱；开卷后设置多组夹送整平辊组，其中粉色辊组为柔性胶面压辊，不会划伤薄板表面涂层，黄色辊组为硬质钢面整平辊，通过辊间间隙微调消除卷材自带的弯曲应力，保证进入切割工位的板材平整度满足后续加工要求。切割工位采用气动压紧式定尺切割结构，

　　配合数控系统设定的进给长度，当板材输送到预设尺寸时，压紧机构快速下压固定板材，切割刀具沿横向导轨完成定长裁切，裁切后的板材通过出料端的皮带输送机构送入堆垛工位，堆垛工位设置可调式挡料定位结构，可根据板材宽度调整挡块位置，让裁切后的板材自动对齐码放，堆垛台带缓降托料结构，避免薄板下落时出现磕碰变形。设计过程中优先考虑了不同厚度薄板的适配性，整平辊组的间隙可通过侧边调节手轮进行0.1mm精度的微调，适配0.2-2mm厚度范围的金属薄板加工；气动系统的压力可根据板材厚度调整，压紧力过大会压伤板面、过小会导致裁切时板材窜动影响尺寸精度，气路布局沿机架内侧走线，避免外露管线被板材剐蹭损坏。设备的安装边界需要预留卷材上料的操作空间，

　　进料端需留出至少1.5米的卷材吊装上料位，出料端堆垛工位需预留叉车取料的通道，整体机架底部设置可调式地脚，可根据车间地面平整度调整设备水平度，保证各辊组平行度偏差控制在0.05mm/m以内，避免板材输送过程中出现跑偏问题。日常生产中，这套设备可直接对接后续的冲压、折弯、辊压成型生产线，实现从卷料到定尺板材的连续化加工，相比传统单机作业，可减少3-4名人工操作，定尺精度可控制在±0.5mm以内，堆垛整齐度满足自动化生产线的上料要求，同时设备的各功能模块采用分体式装配设计，易损件如切割刀具、压辊胶层都可快速更换，减少设备停机维护时间。在结构细节处理上，所有与板材接触的辊面都做了倒角处理，机架的外露边都做了圆角打磨，

　　避免生产过程中刮伤操作人员或者划伤板面；输送皮带采用耐切割的PVC材质，表面做防滑处理，保证薄板材输送过程中不会出现打滑移位；切割工位设置了防护挡板，避免裁切过程中产生的金属碎屑飞溅伤人，同时预留了碎屑收集口，可配套小型吸尘装置收集裁切产生的废屑，保持车间生产环境整洁。
