全地形太阳能巡检移动机器人结构设计

　　这套全地形移动巡检平台的设计初衷，是针对无固定供电网络的野外开阔区域，完成常态化环境监测、目标巡查、数据采集类任务，可覆盖荒漠光伏场站巡检、边境线无人值守巡查、野外地质勘探点位监测、自然保护区生态巡查等多个场景，替代人工进入高海拔、高温差、无补给的无人区域完成重复性巡查工作，降低野外作业人员的劳动强度与安全风险。

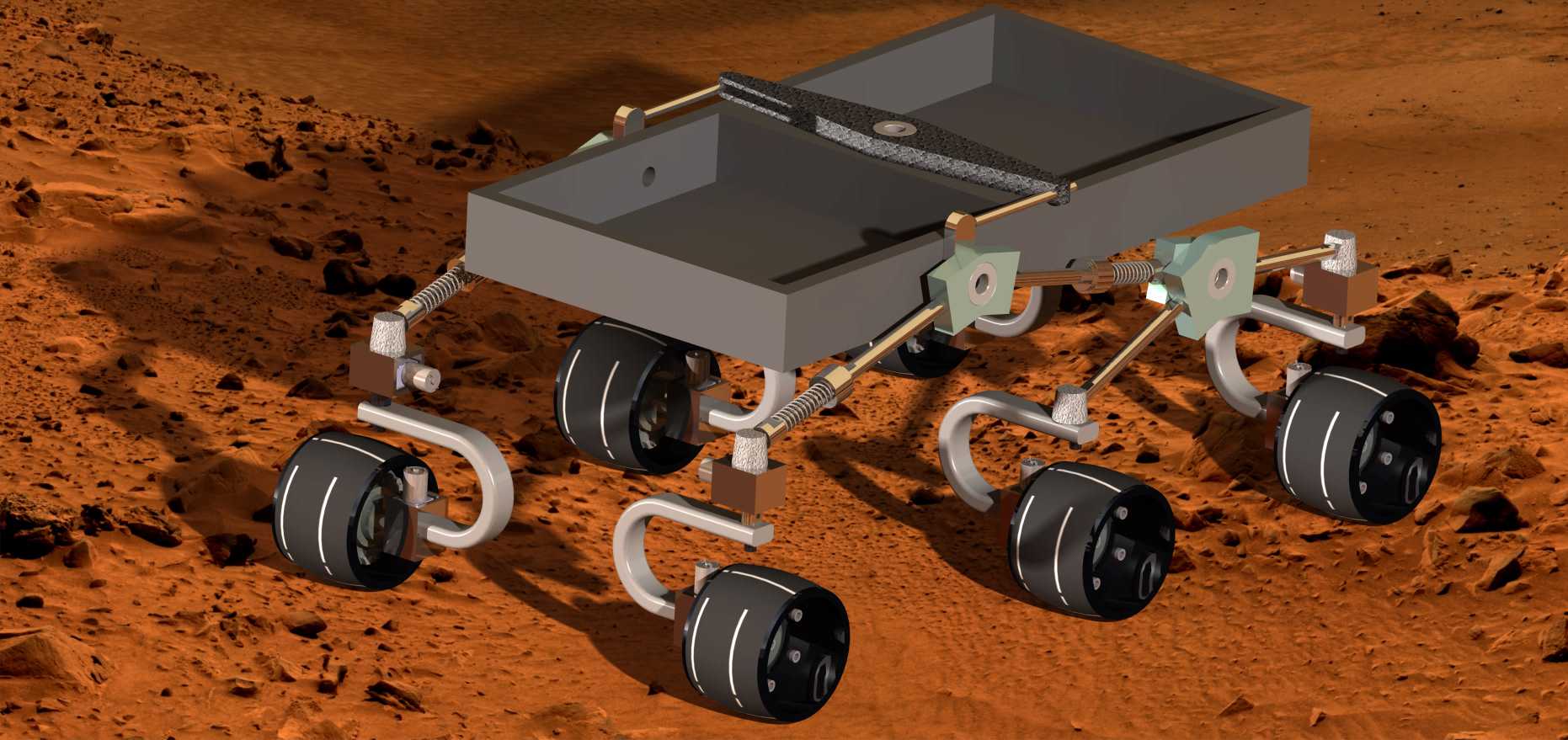

　　行走机构采用六轮独立摇臂式悬架设计，每个车轮都搭配独立的避震连接结构，摇臂与主车体之间通过铰接副配合弹性阻尼元件连接，单轮遇到凸起或凹陷障碍时，可独立完成抬升或下沉动作，不会将冲击直接传递到主车体，同时保证其余车轮始终与地面保持有效接触，避免出现车轮悬空打滑的情况，可顺利通过碎石坡、松软沙地、浅沟壑、硬质杂草地面等复杂非铺装地形，越障高度可达到车轮直径的二分之一，侧倾稳定角度可达35度，满足多数野外非硬化路面的通行需求。车轮采用宽幅橡胶胎面搭配硬质轮毂的结构，胎面设置交错的防滑纹路，在沙地行驶时可降低接地比压减少陷车风险，硬质路面行驶时也能保证足够的抓地力，轮毂集成驱动单元与传动结构，每个车轮都可独立输出动力，配合差速控制逻辑可实现原地转向，缩小狭窄区域的转弯半径，提升复杂地形下的机动灵活性。

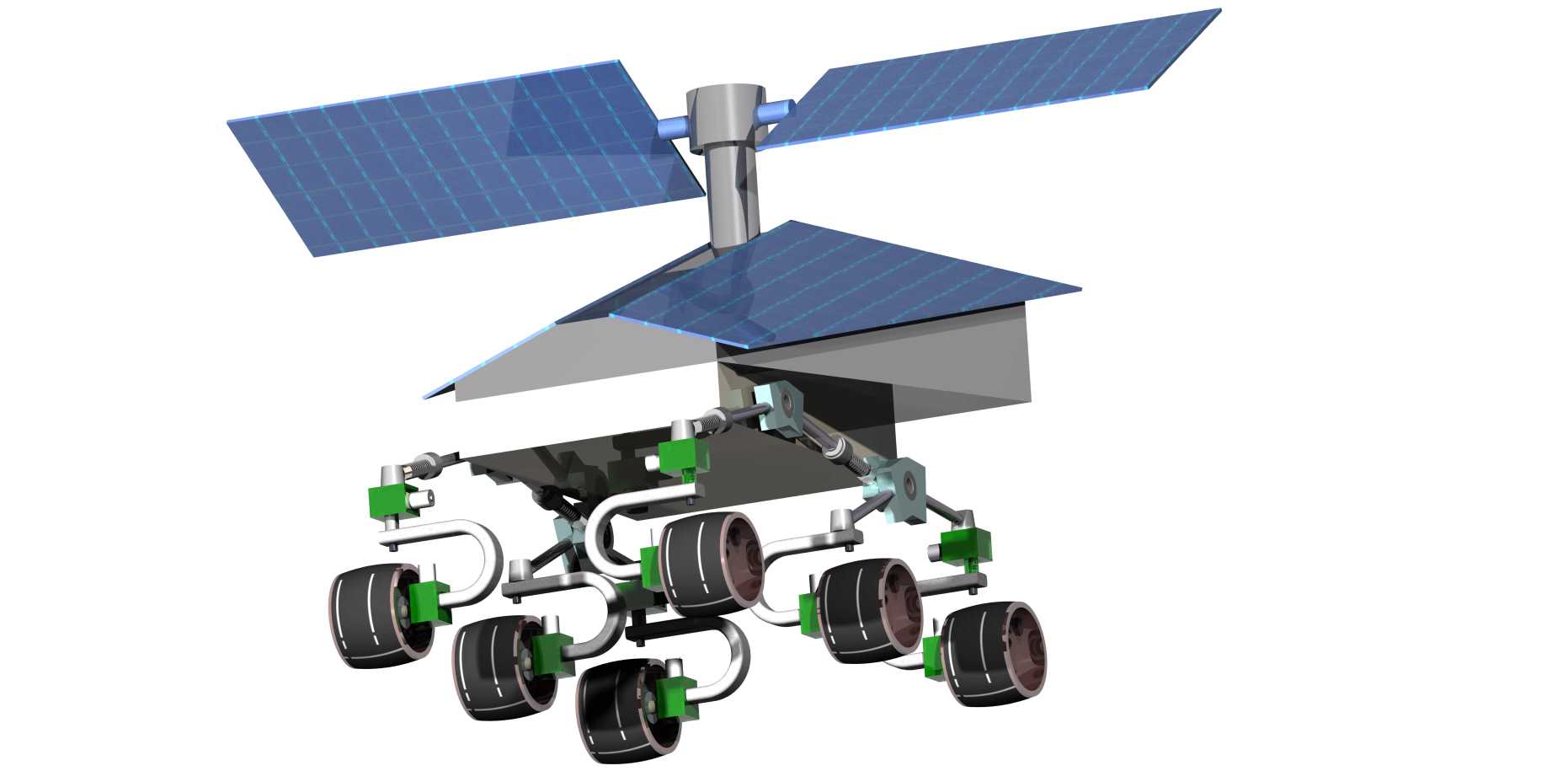

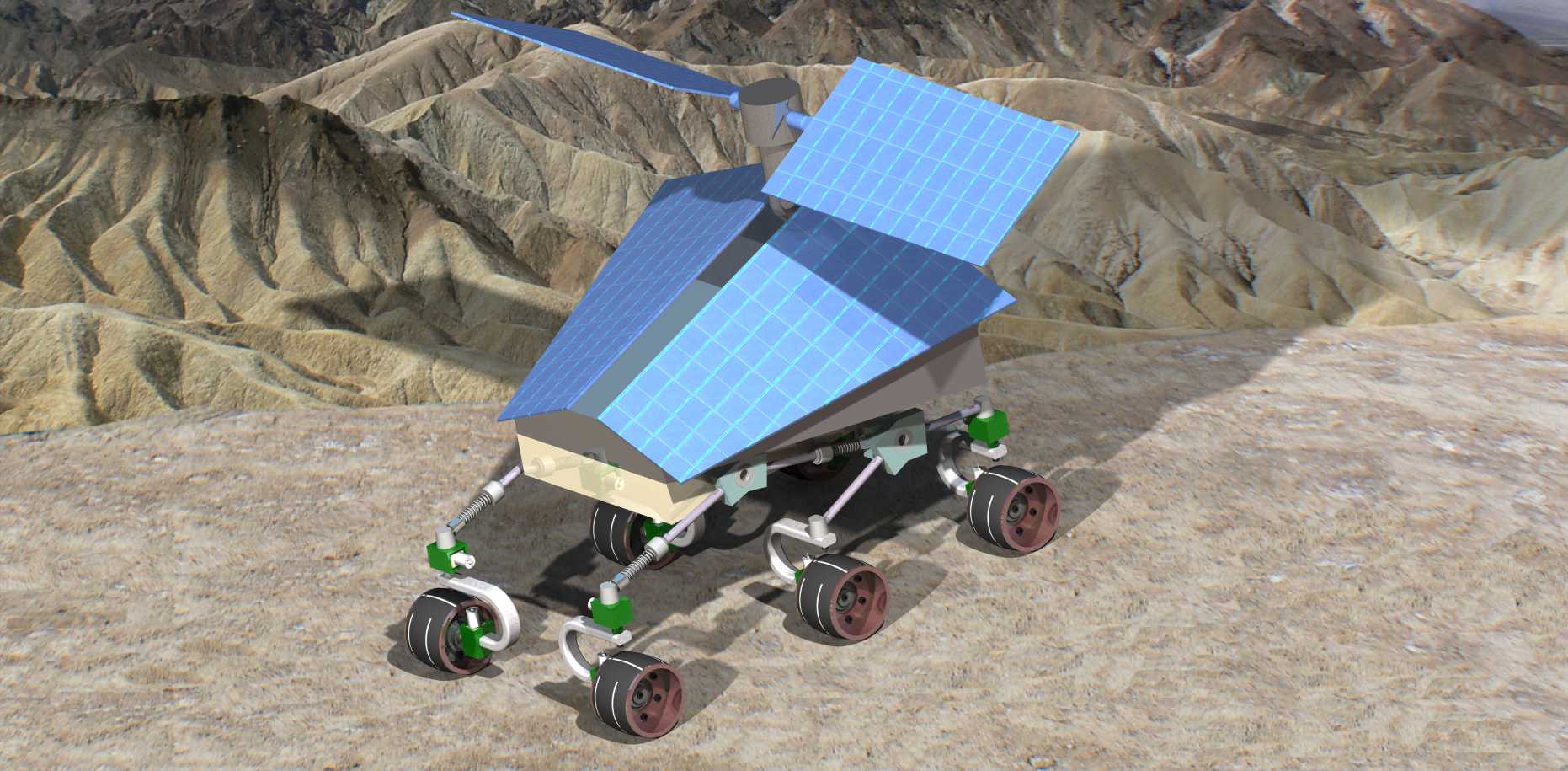

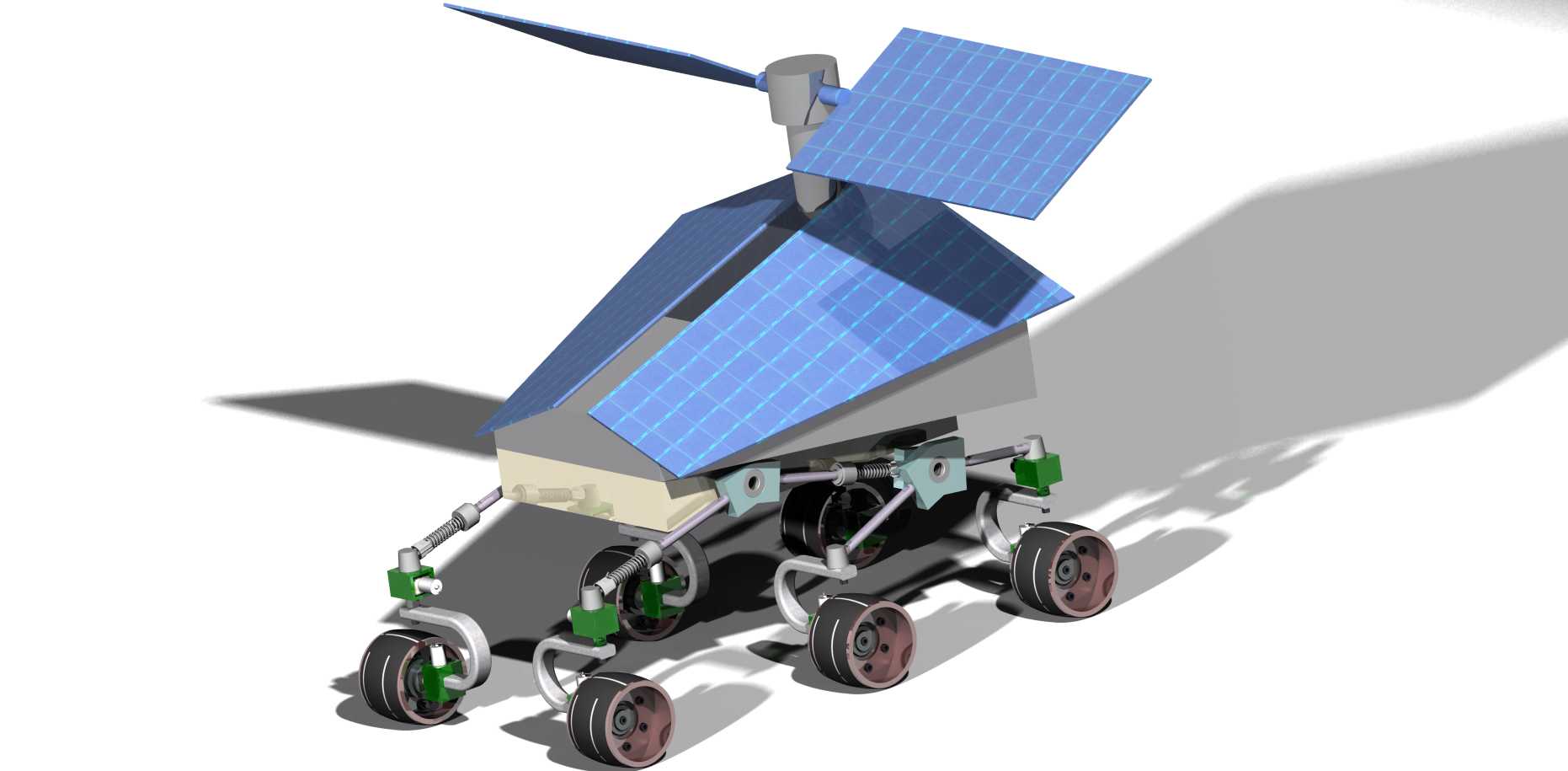

　　供电系统采用双块倾斜布置的光伏板搭载方案，光伏板通过可调角度的支架固定在车体上部，可根据作业区域的纬度调整光伏板的倾斜角度，保证正午时段太阳光可垂直照射在光伏板表面，最大化光电转换效率。光伏板发出的电能存储在车体内部的储能电池组中，除了供给行走机构动力外，还可为搭载的监测传感器、图像采集设备、数据传输模块供电，在光照充足的环境下可实现长时间不间断作业，无需频繁返回补给点充电，大幅提升无人区域的连续作业时长。车体上部还设置了小型风力发电补充单元，在连续阴天光照不足的环境下，可通过风能补充部分电能，提升复杂天气下的续航冗余，避免设备因电量耗尽滞留在野外。

　　主车体采用框架式承载结构，外部覆盖轻量化防护壳体，壳体做了倾斜导水设计，雨天可快速排走表面积水，避免积水渗入车体内部损坏电气元件，壳体表面预留了标准设备安装接口，可根据不同的作业需求搭载对应的任务模块，比如可见光摄像头、红外热成像仪、气体传感器、土壤采样装置等，不需要对主车体结构做大幅改动即可快速切换作业功能。车体内部采用分层布局设计，下层放置动力驱动模块与储能电池组，降低整车重心提升行驶稳定性，中层放置控制电路板与数据传输模块，上层预留任务设备安装空间，各模块之间通过走线槽连接，方便后期检修更换部件。

　　设计过程中对整车的安装边界做了明确约束，整车宽度控制在常规人行步道的通行宽度范围内，可顺利通过狭窄的巡检通道，整车高度在光伏板折叠状态下可满足小型运输车辆的装载要求，不需要额外拆解即可完成转运。悬架的活动行程做了限位设计，避免车轮大幅跳动时与车体下部结构发生干涉，光伏板的安装位置避开了上部监测设备的视野范围，不会对图像采集、信号传输造成遮挡。所有外露的连接部件都做了防松与防腐处理，适应野外高湿度、高盐雾、多沙尘的恶劣环境，减少日常维护的频次。

　　在结构细节处理上，摇臂铰接位置采用密封式轴承连接，可阻挡沙尘进入铰接副造成磨损，延长机构的使用寿命；光伏板边缘做了包边防护，避免行驶过程中飞溅的碎石击伤光伏板表面；车体底部设置了防护挡板，可阻挡行驶过程中卷起的碎石、树枝撞击底部的电气线路与电池组。整套结构没有采用复杂的定制化异形零件，多数连接部件都采用通用标准件，后期维护时可快速更换损坏的配件，降低野外运维的成本与难度。
