汽车发动机冷却系统水泵壳体结构设计

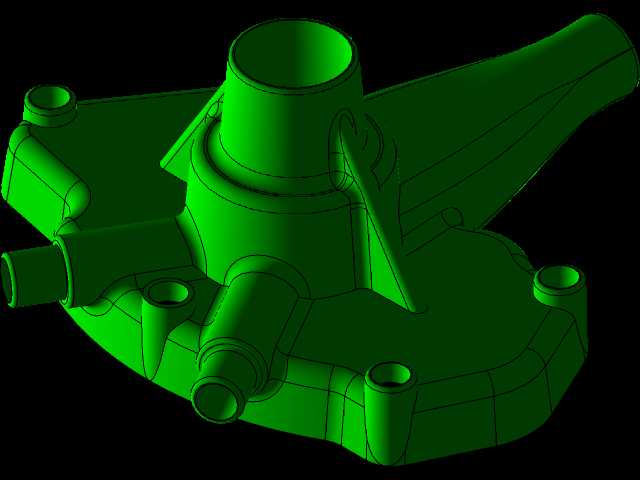

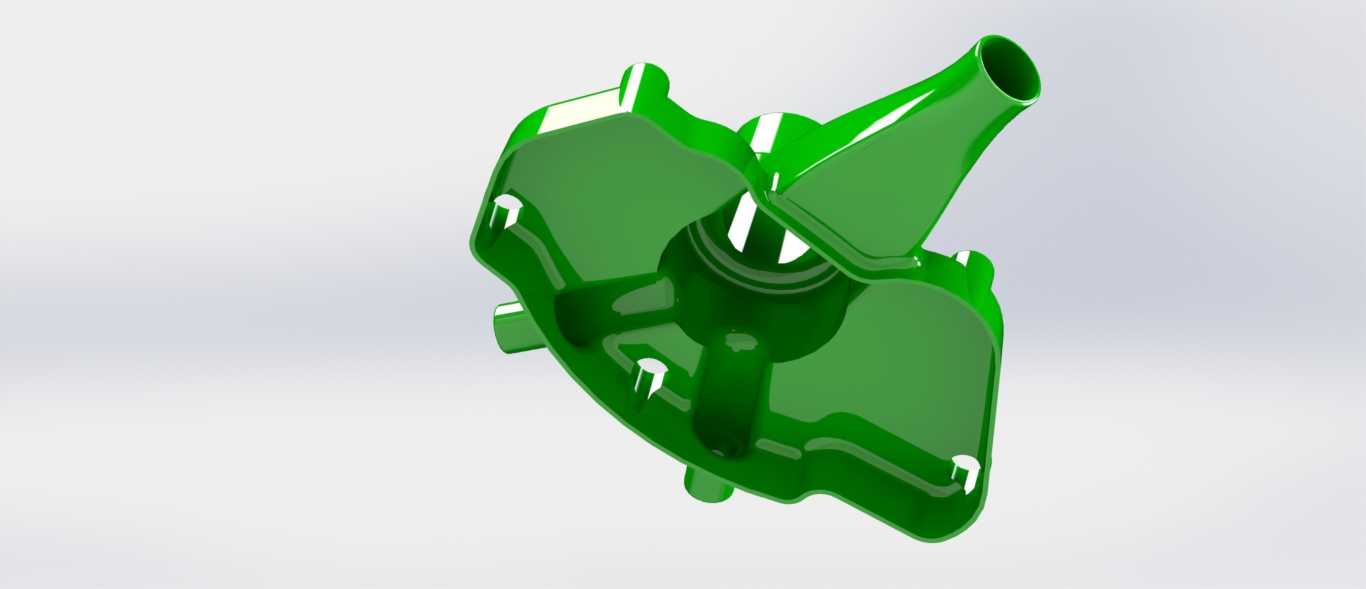

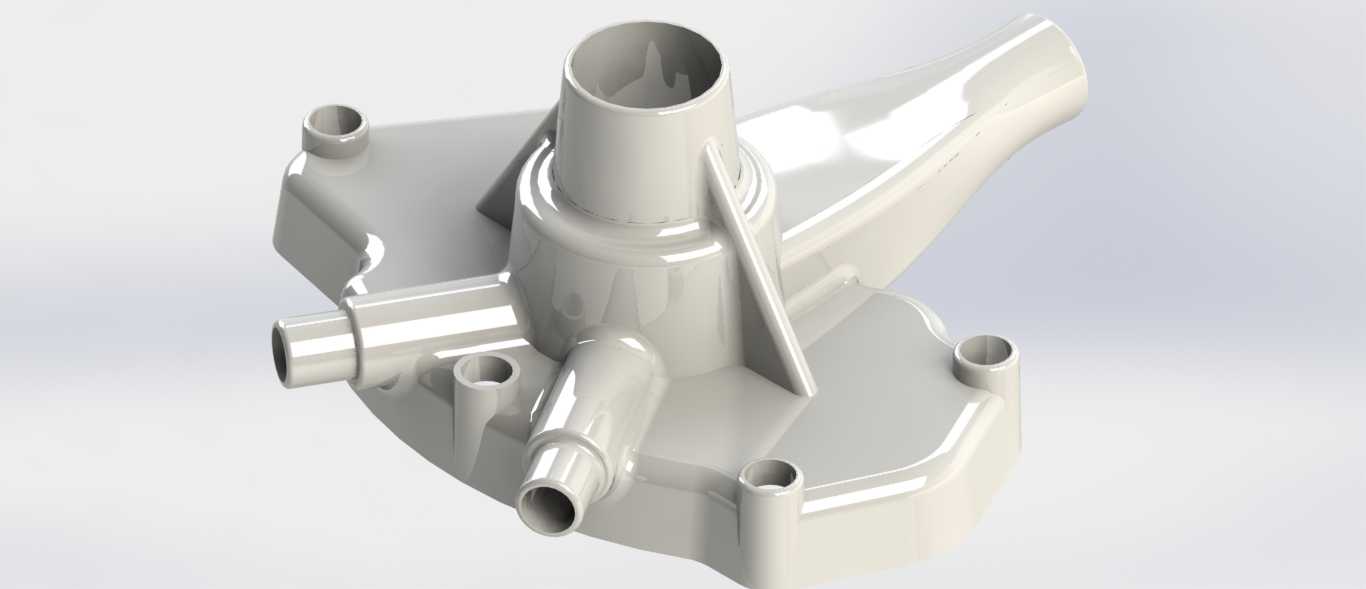

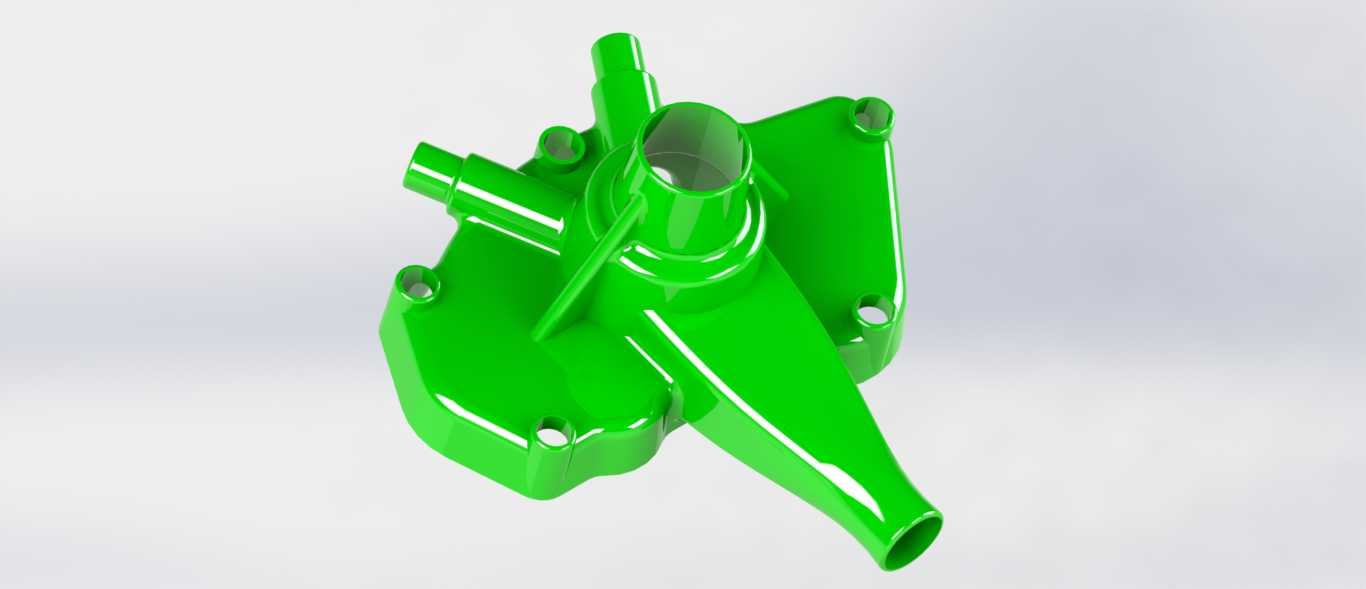

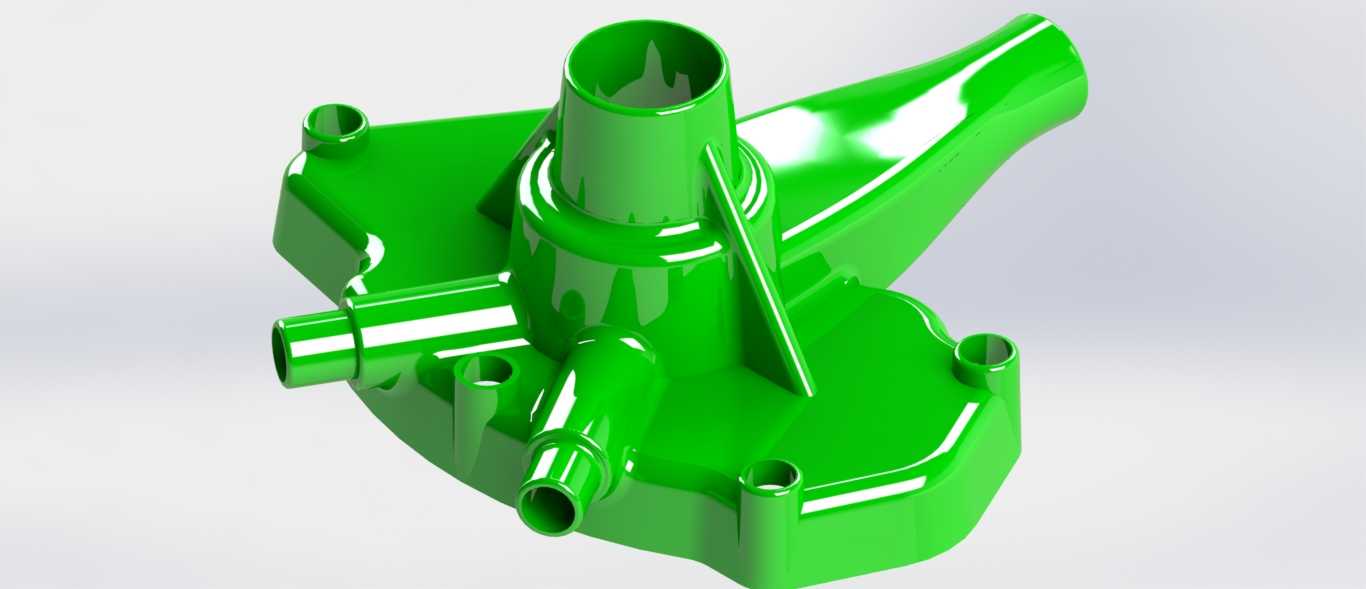

　　这款水泵壳体是内燃机冷却循环系统的核心承压构件，主要适配小排量乘用车、轻型商用车的水冷发动机工况，也可兼容小型工程机械、农用动力机械的闭式冷却回路使用，承担着为冷却液提供密闭流道、承载水泵叶轮与轴系组件、对接发动机缸体水套与循环管路的多重作用。从结构设计逻辑来看，壳体采用一体化铸造成型后做机加工的工艺路线，主体流道的曲面走向完全匹配冷却液的流体动力学特性，进水口垂直向上对接散热器来水管路，侧向出水口以平滑过渡的倾角对准缸体水套入口，最大程度降低流道内的涡流阻力与局部压损，避免高转速工况下出现气蚀风险。壳体上分布的多个凸台结构各有功能定位：三个带通孔的安装凸耳用于将泵体固定在发动机缸体的指定安装面上，

　　凸台端面预留的密封槽可适配橡胶密封圈，保证装配后结合面在0.1-0.3MPa的系统工作压力下无渗漏；侧向伸出的两个小直径接口分别对接暖风回路、排气补水管路，接口内径尺寸经过流量匹配计算，不会分流主循环回路的冷却液流量，同时满足驾驶舱采暖、系统排气的功能需求。壳体中心的轴孔位置设计有加强筋结构，从轴孔外壁向壳体主体辐射延伸，既可以平衡铸造过程中的壁厚差，减少铸件冷却时的缩松、变形缺陷，也能提升轴系运转时的结构刚性，避免皮带轮传动带来的振动导致轴孔位置偏移，影响水封的密封寿命。在安装边界设计上，壳体的整体外轮廓完全避让发动机前端轮系、发电机、张紧轮等周边部件的运动包络，装配时不需要额外调整周边附件位置，三个安装孔的位置度公差控制在0.

　　1mm以内，可保证与缸体定位销的精准对接，降低现场装配的对位难度。壳体的壁厚设计遵循等强度原则，主流道区域壁厚保持均匀，承压薄弱位置通过局部加厚、增设加强筋的方式提升强度，既不会因为壁厚过大增加铸件重量与材料成本，也能满足-40℃到120℃的工作温度区间内的冷热冲击强度要求，避免长期交变温度载荷下出现壳体开裂问题。流道内壁的设计圆角全部做平滑过渡处理，没有尖锐棱角，既可以减少铸造时的清砂难度，也能避免长期水流冲刷导致的局部磨损，延长壳体的整体使用寿命。
