直齿圆柱传动齿轮结构设计

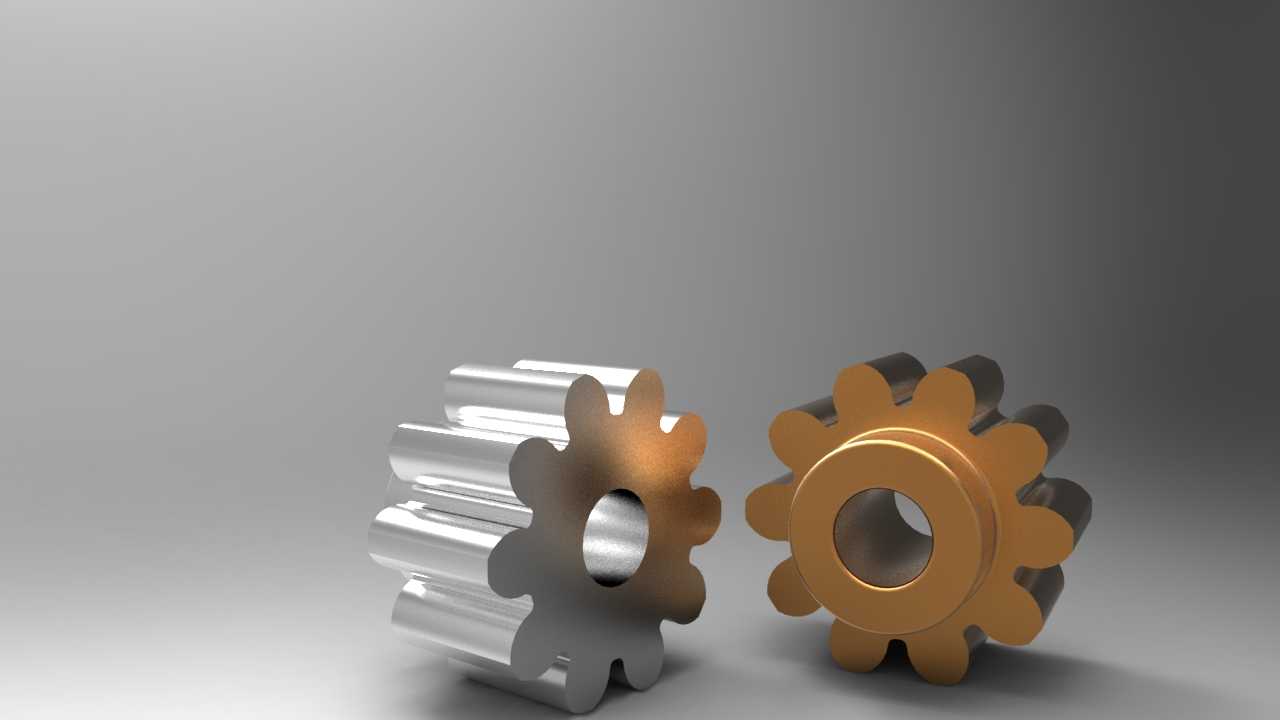

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础零件，在各类需要定比传动的动力传递场景中承担核心作用，常见于小型减速装置、轻工机械传动组、农用机具动力传输单元、输送设备驱动端等工况，主要用来在两平行轴之间传递旋转扭矩，同时维持稳定的传动比，保障动力输入与输出端的转速匹配。从结构设计来看，该齿轮采用整体式实心辐板搭配中心通孔的结构，中心孔为安装基准，加工时需与传动轴保持H7/k6的过渡配合精度，孔壁预留的键槽位置可通过平键实现周向固定，避免齿轮运转时与轴发生相对滑移，安装时需控制齿轮端面与轴肩的贴合间隙不超过0.02mm，防止运转过程中出现偏载打齿的问题。齿形部分采用标准渐开线齿廓设计，齿顶修缘量控制在0.01-0.03倍模数区间，

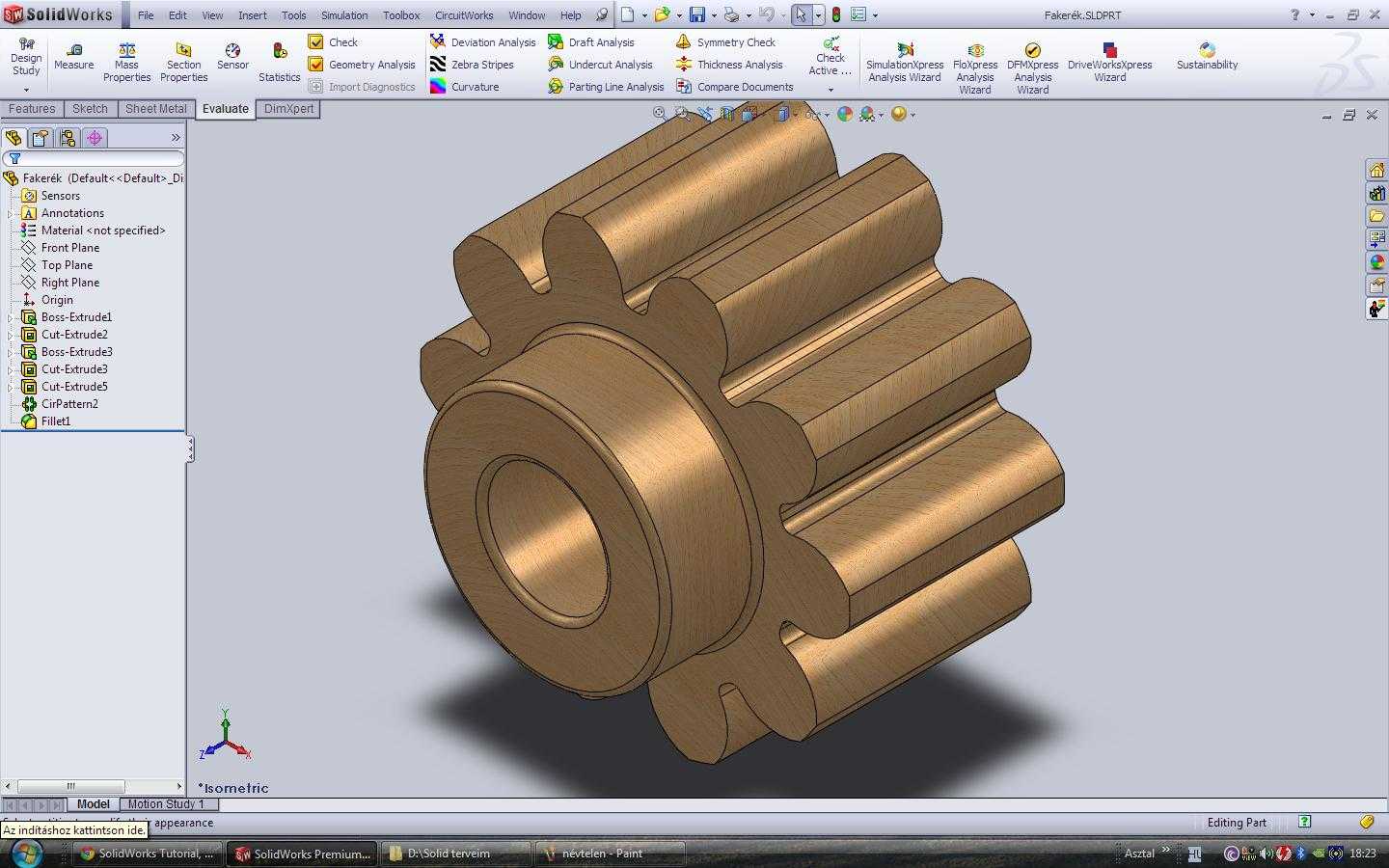

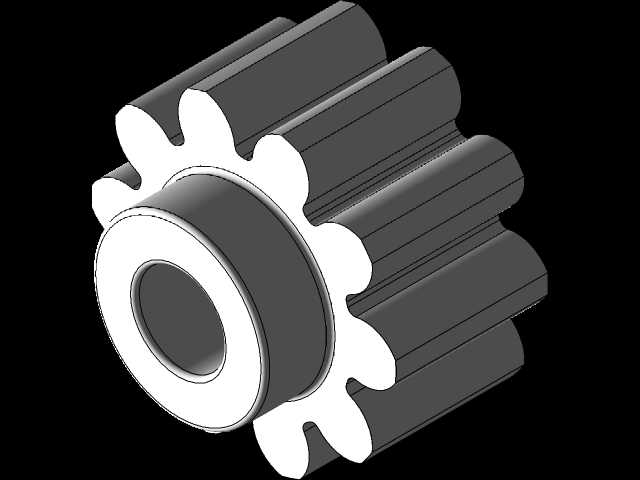

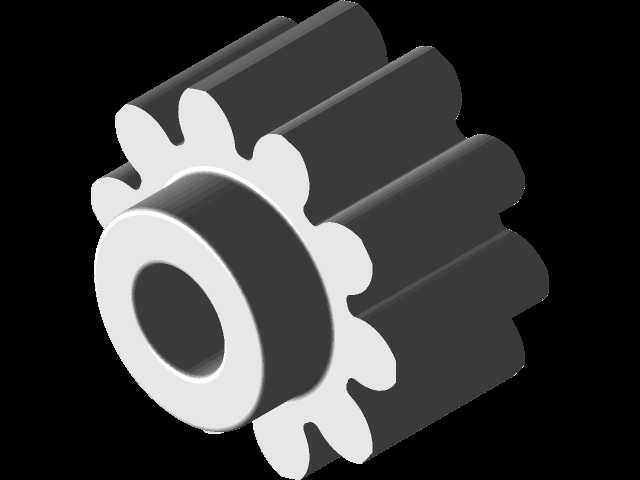

　　可有效降低齿轮啮合时的入啮冲击，减少传动过程中的振动与噪音，齿向误差控制在GB/T 10095规定的8级精度范围内，能够适配中低速、中等载荷的连续运转工况。齿根位置做了圆角过渡处理，圆角半径不小于0.3倍模数，可大幅降低齿根处的应力集中系数，提升齿轮的弯曲疲劳强度，避免长期交变载荷下出现齿根断裂的失效问题。齿轮的轴向尺寸设计紧凑，轮毂部分的轴向宽度略大于齿宽，既可以保障与轴的配合长度足够，提升安装稳定性，又不会额外占用过多的传动箱内部安装空间，齿宽系数取0.6，在保障轮齿接触强度的同时，避免因齿宽过大导致的载荷沿齿向分布不均问题。建模过程中先通过齿廓方程生成单个齿的渐开线与齿根过渡曲线，经阵列后完成齿圈部分建模，再与轮毂、

　　中心孔特征合并，所有过渡位置均做了工程化倒角处理，没有尖锐棱角，既符合机械加工的工艺要求，也能避免安装过程中出现划伤操作人员的问题。实际选型应用时，需根据传动系统的额定扭矩、传动比、中心距参数匹配对应模数与齿数的该类齿轮，安装时要保证两啮合齿轮的轴线平行度误差在允许范围内，齿侧间隙控制在0.05-0.15mm区间，保障啮合顺畅，不会出现卡滞或侧隙过大导致的反向冲击问题。
