机加工用硬质合金刀片方钻结构

　　在箱体类零件的加工工序里，方孔、异形槽的加工一直是普通钻削设备难以直接完成的工序，常规麻花钻只能完成圆形孔的钻削，遇到方形、带止转边的内孔结构，往往需要后续插削、拉削或者电火花工序补加工，不仅工序流转耗时，多次装夹带来的形位公差累积也很难控制在高精度装配要求范围内，这款带偏置导向夹片的方钻结构，就是针对这类加工场景设计的专用切削刀具。

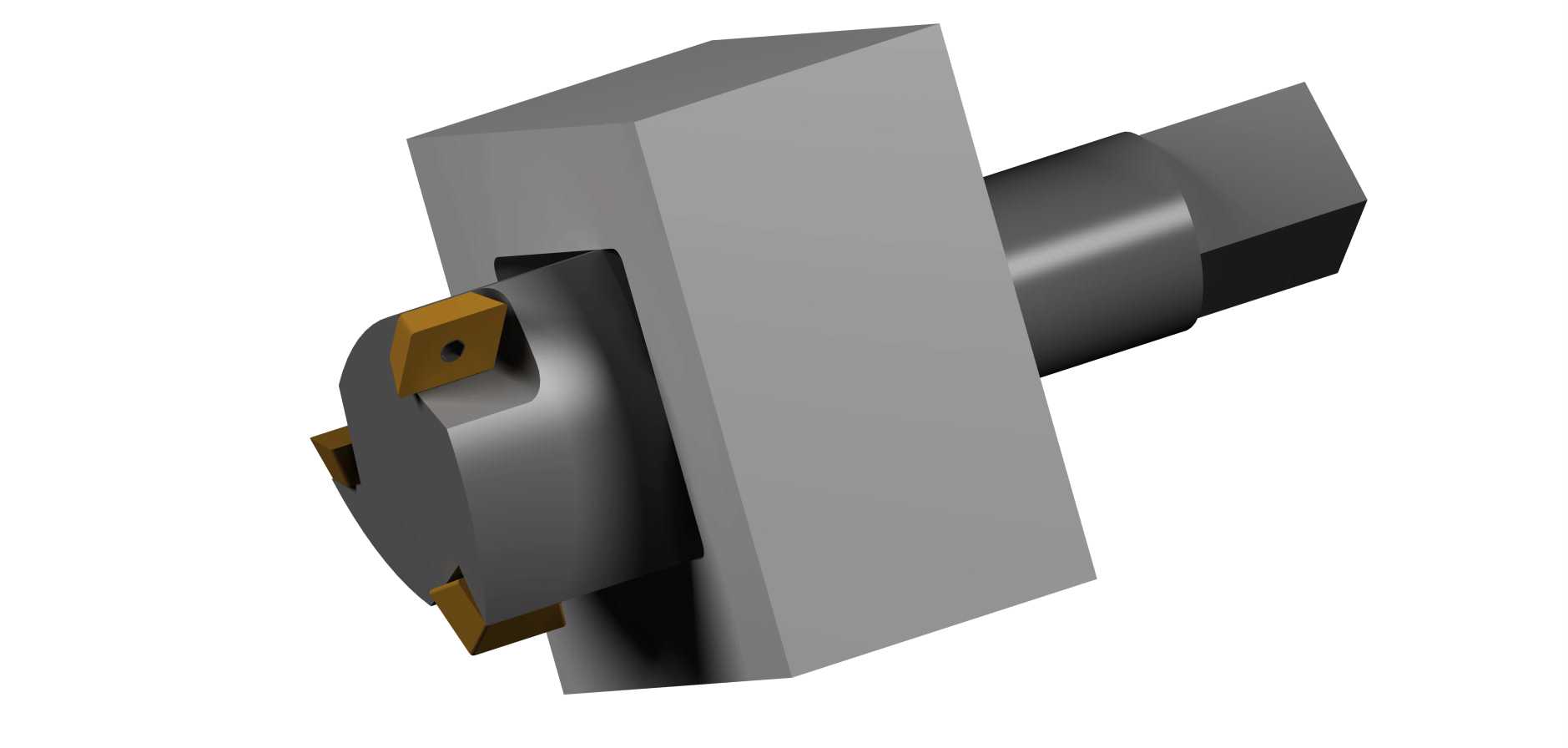

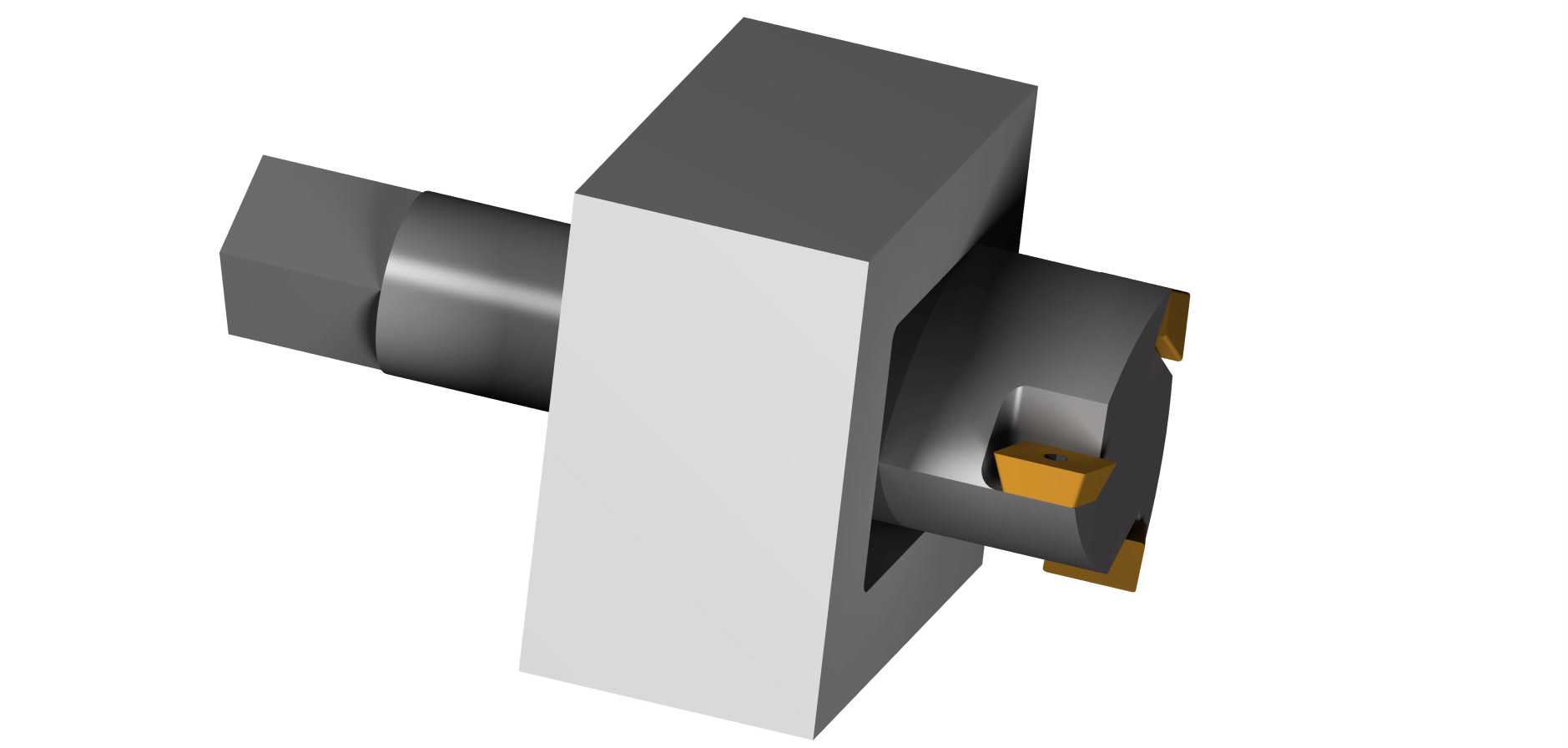

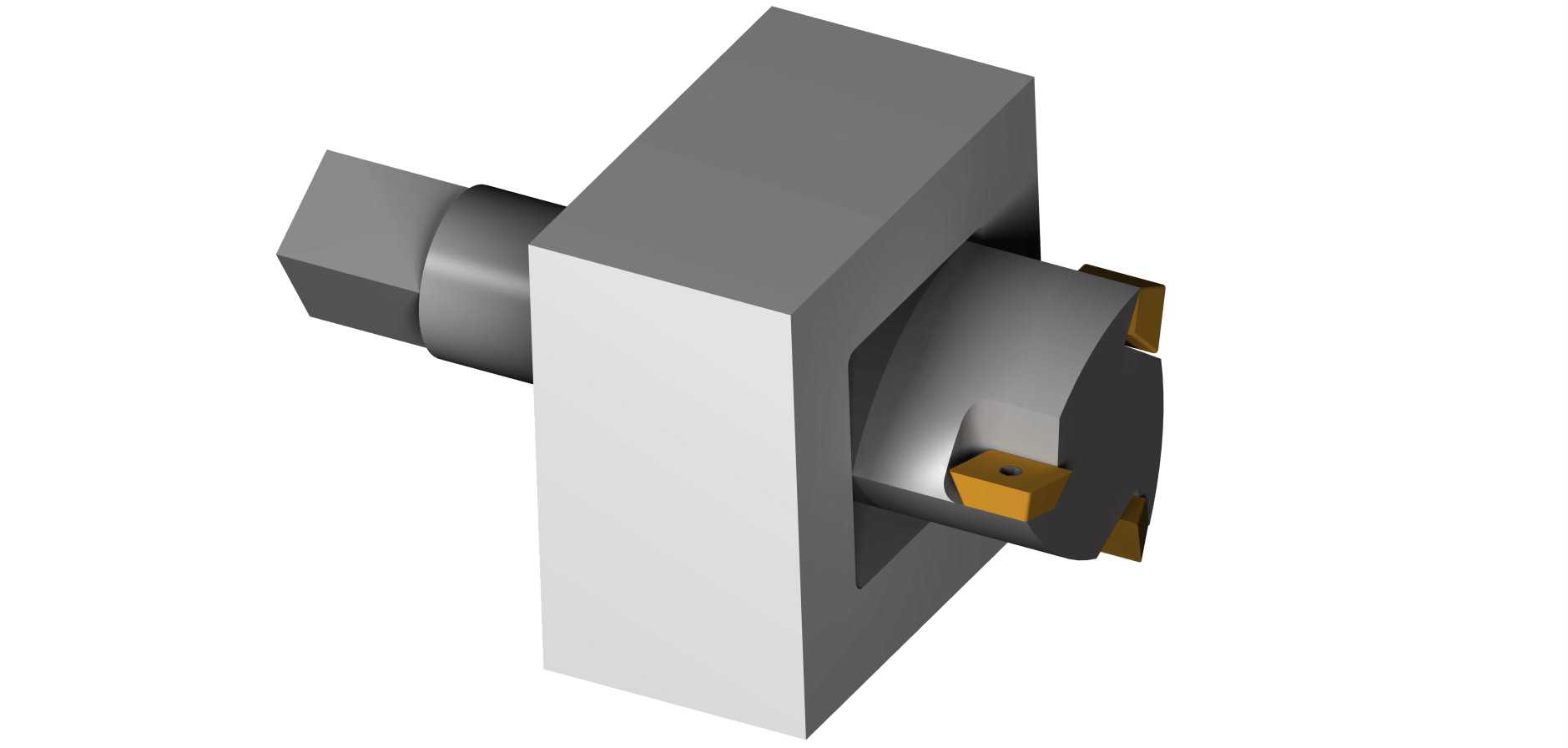

　　从实际加工的适配场景来看，这款刀具可以直接装夹在普通钻床、加工中心的刀柄上，不需要额外改装设备主轴，就能在实心工件上直接加工出符合公差要求的方槽或者方孔，省去了后续多工序加工的周转成本。刀具的核心切削部分采用了分体式硬质合金刀片设计，刀片通过定位槽和压紧结构固定在刀体前端的刀座上，相比整体式高速钢钻头，硬质合金刀片的红硬性更好，在加工普通碳钢、铸铁甚至低硬度合金钢的时候，切削线速度可以提升30%以上，而且刀片磨损后只需要更换对应刃口的刀片，不需要整体报废刀体，能有效降低长期加工的刀具耗材成本。

　　设计这款刀具的时候，首先要考虑的是切削过程中的动平衡问题，因为方钻的切削轨迹不是普通钻头的圆周运动，而是带径向进给的复合运动，所以刀体的配重块做了对称式分布，前端刀盘的四个切削刃安装位的位置度公差控制在0.02mm以内，避免高速旋转的时候出现径向跳动，导致加工出来的方孔出现锥度或者棱边歪斜的问题。刀体后端的装夹柄采用了方柄加圆柱定位段的结构，圆柱段和刀柄夹头的配合公差选H7/g6的间隙配合，既能保证装夹后的同轴度，又能避免装夹过紧导致拆卸困难，方柄部分则是用来传递主轴扭矩，相比单纯的圆柱柄摩擦传扭，方柄的传扭能力更强，在大进给量切削的时候不会出现刀柄打滑的问题。

　　偏置导向夹片的设计是这款刀具的核心特点之一，导向夹片安装在刀体前端靠近切削刃的位置，夹片的外轮廓尺寸和待加工方孔的名义尺寸保持一致，在切削过程中，导向片始终和已经加工完成的孔壁贴合，起到支撑和导向的作用，避免刀具在钻削深度较大的时候出现让刀现象，尤其是在加工深径比超过3的方孔时，导向片的存在能有效保证孔壁的直线度，不会出现孔口方正、孔底歪斜偏移的问题。导向片采用了耐磨的合金工具钢制作，表面做了渗氮处理，硬度达到HRC60以上，和孔壁长期摩擦也不会出现过快磨损，保证导向精度的持久性。

　　从安装边界尺寸来看，刀体的主体方块部分的边长尺寸是根据最大加工方孔的尺寸设计的，比加工出来的方孔对角线尺寸小2mm左右，避免刀体和已加工孔壁发生刮蹭，同时也给切屑的排出留出了足够的空间，刀体上开的排屑槽是直槽结构，相比螺旋槽，直槽的排屑阻力更小，加工钢件产生的带状切屑、加工铸铁产生的崩碎切屑都能顺着直槽顺利排出，不会在孔内堆积造成堵屑，刮伤已经加工完成的孔壁。刀具的总长度设计也考虑了普通钻床的行程范围，装夹后不需要额外加长接杆就能满足常规厚度工件的通孔加工需求，如果需要加工更深的孔，也可以在刀柄和刀具之间加装标准的延长杆，不需要重新定制刀体。

　　在实际使用的时候，需要注意切削参数的匹配，因为硬质合金刀片的抗冲击性能相比高速钢稍差，所以进刀的时候要采用分段进给的方式，刚开始接触工件表面的时候降低进给速度，待切削刃完全切入工件、导向片进入导向位置后再调整到正常进给参数，加工过程中要保证切削液的充分供给，尤其是切削刃和导向片的位置，切削液不仅能起到冷却刀片的作用，还能冲掉附着在导向片和孔壁之间的切屑碎屑，避免碎屑刮伤孔壁或者加快导向片的磨损。这款刀具的结构也可以根据加工需求调整刀片的角度和导向片的尺寸，适配不同边长的方孔、不同深度的方槽加工，在阀门阀块、液压元件安装孔、农机配件的方头安装位加工场景里都能适用，相比传统的方孔加工工艺，能将单孔加工效率提升一倍以上，同时保证加工尺寸的一致性，适合批量零件的加工生产。
