双铰接带腔体工业连接支座结构

　　这类带双铰接耳的腔体式连接支座，在轻工自动化输送线、小型非标工装的摆动执行端应用十分普遍，日常接触的工位翻转机构、小型料仓的开合摆臂连接位，都能见到同结构逻辑的零件。不同于常规实心铰接支座，该零件采用半开放腔体结构，核心是在满足结构强度的前提下尽可能削减零件自重，降低摆动执行端的转动惯量，避免驱动端因为负载惯量过大出现启停抖动、定位偏差的问题。

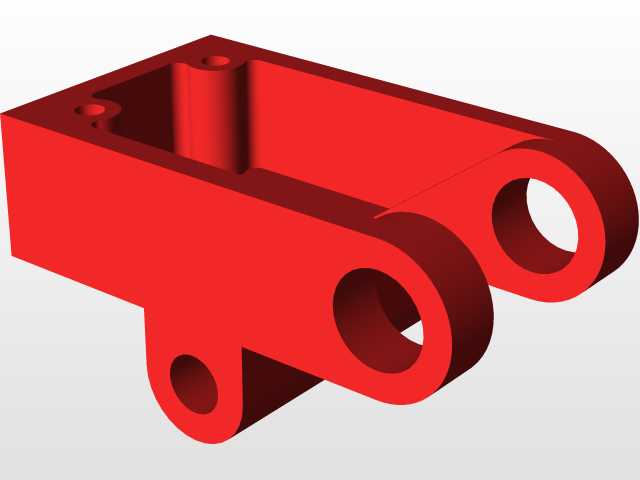

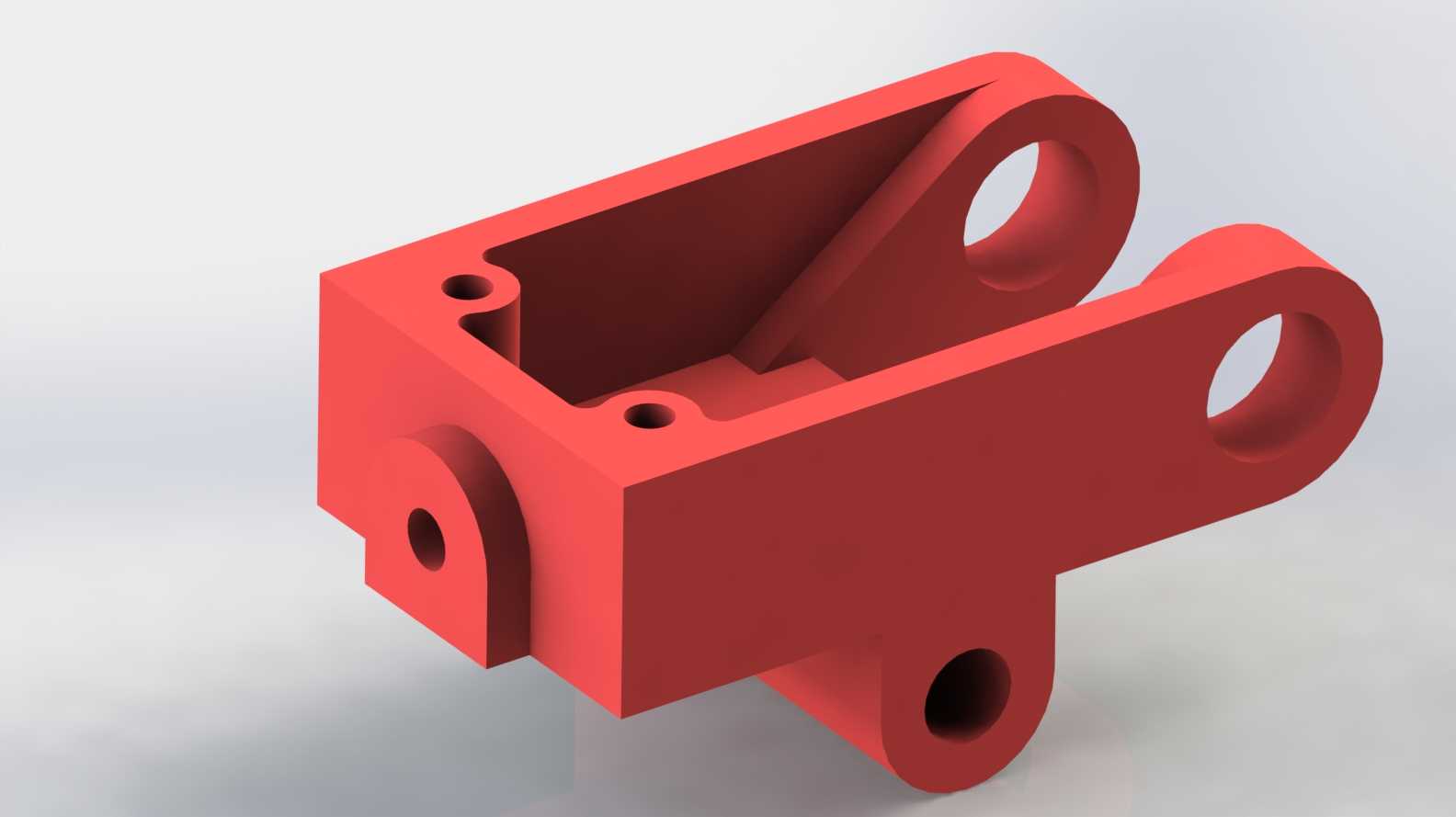

　　从实际安装边界来看，零件主体的矩形腔体四个角位预留了沉头安装孔，可直接通过内六角螺栓固定在对应安装基面，沉孔设计能保证螺栓头完全埋入零件表面，不会突出干涉周边摆动件的运动轨迹；腔体内部设置的斜向加强筋，刚好衔接腔体侧壁与外侧的上铰接耳，筋板厚度与侧壁保持一致，避免注塑或者3D打印成型时出现壁厚不均导致的缩痕、应力集中问题，同时能抵消铰接耳受径向载荷时对腔体侧壁产生的掰扯力矩，防止长期交变载荷下腔体侧壁出现开裂变形。

　　零件外侧延伸出的两组同轴铰接耳，孔位公差按照H7级精度设计，适配常规的圆柱销轴与自润滑衬套，上下两组铰接耳的间距经过匹配计算，刚好能容纳对应厚度的摆臂叉形接头，避免装配后出现轴向窜动；前端突出的单耳安装位，可用于挂载小型限位块或者位置检测触发片，不需要额外在零件上焊接或者钻孔加装支架，减少现场装配的二次加工工作量；下方突出的单铰接孔，可作为辅助支撑或者阻尼器的连接点位，适配不同工位的安装需求，不需要重新设计改模。

　　设计过程中，所有铰接孔的端面都做了0.5mm的倒角处理，既可以去除机加工或者打印成型后的锐边毛刺，避免装配时割伤密封件或者操作人员手部，也能引导销轴顺利穿入孔位，降低装配难度；腔体的内壁与外壁交接处全部采用R2的圆角过渡，减少应力集中点的同时，也能让熔融态成型材料的流动更加顺畅，避免成型时出现缺料、冷隔缺陷；零件的整体安装基面平面度要求控制在0.1mm以内，保证安装后与基面完全贴合，不会因为贴合间隙导致螺栓紧固后零件出现翘曲变形，影响铰接孔的同轴度精度。

　　在实际工况使用中，这类支座通常承受的是周期性的摆动力矩，载荷方向主要沿铰接孔的径向，因此设计时特意将铰接耳的厚度做了梯度加厚处理，靠近腔体根部的位置厚度最大，往耳片末端逐步收薄，在保证根部抗弯强度的前提下，进一步减轻零件末端重量；所有安装孔的孔位周边都做了局部加厚凸台，避免螺栓锁紧时孔位周边出现压溃变形，延长零件的使用寿命。针对不同的使用场景，该结构既可以采用3D打印做小批量快速验证，也可以开模采用工程塑料注塑量产，或者采用铝合金铣削加工用于载荷更大的工位，结构本身的工艺适配性较强，不需要做大幅修改就能适配不同的加工工艺。
